Amesim示例篇-案例2：液体循环回路

前文已完成流体库常用的元件参数与使用方法简单的介绍。本文将对液体回路系统管路的压降标定仿真方法与注意事项进行讨论。首先，本案例应用到的元件有膨胀水壶、水泵、阻力管、常规管路等元件。将上述元件进行串联组成液冷循环回路。

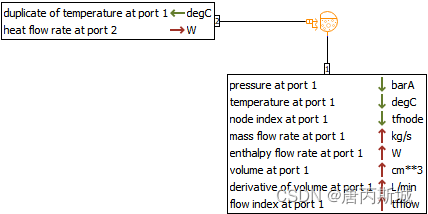

  图1 膨胀水壶

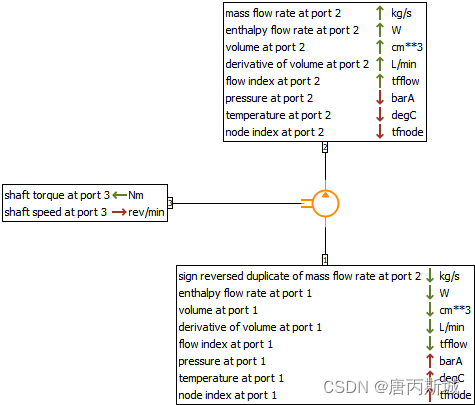

图2 水泵

1 草图创建

如图3所示，分为两个支路。本次案例以常温25℃下流量分别为8L/min、10L/min、12L/min下的压降进行系统标定。支路1的压降数据见图4，支路2的压降数据见图5。本文的案例介绍不考虑水泵的损失，水泵的作用仅仅是提供循环流量。

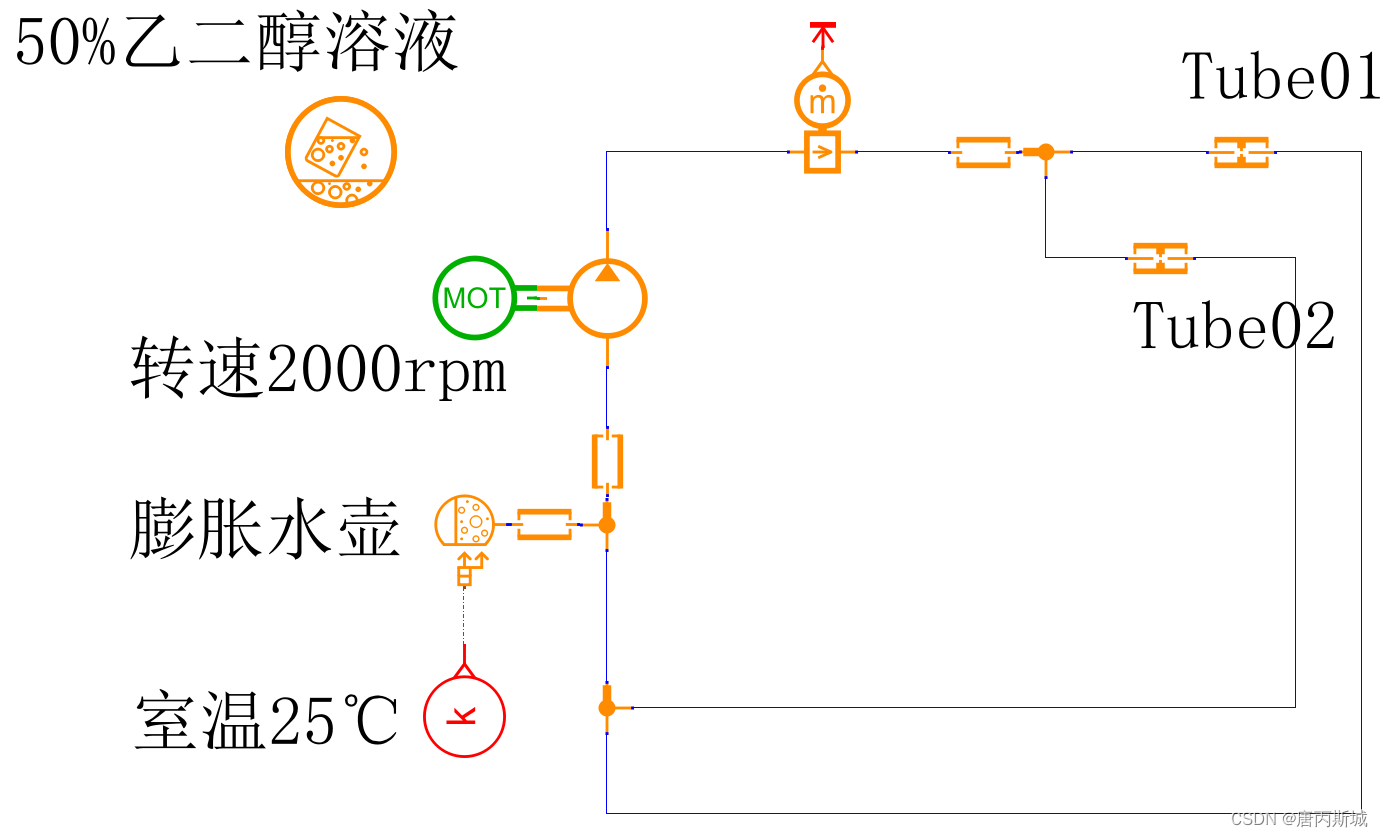

图3 液冷回路

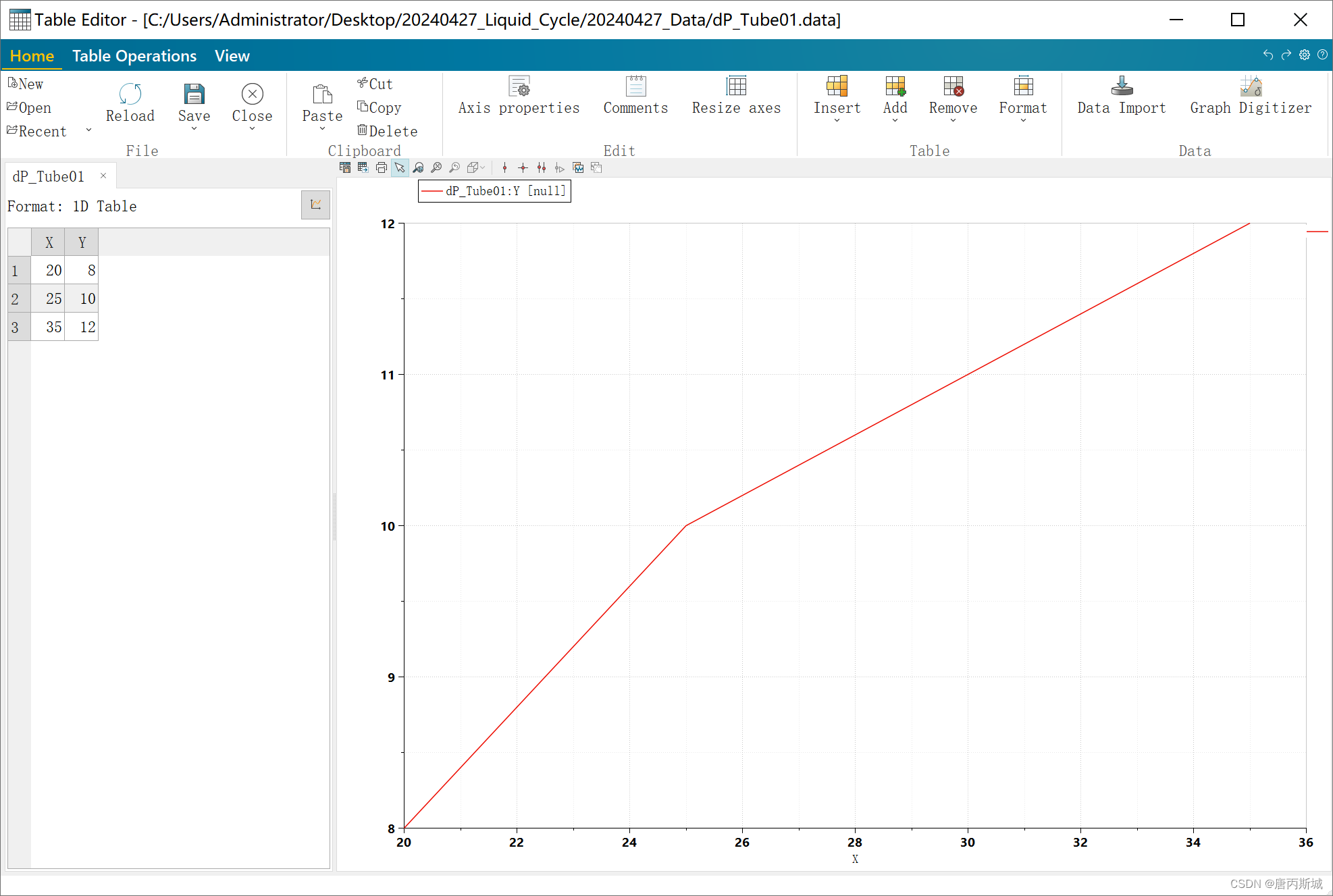

图4 支路1压降曲线

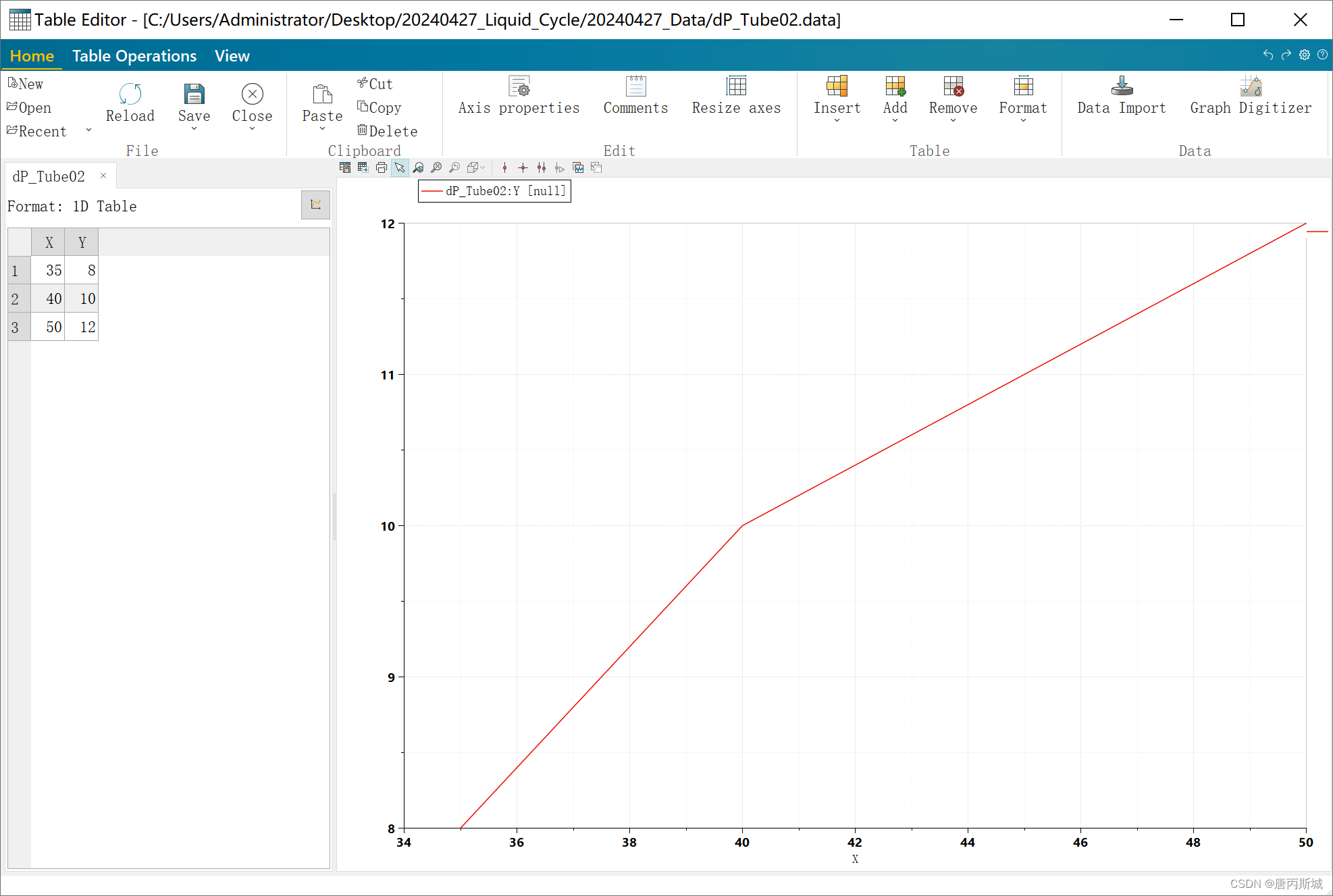

图5 支路2压降曲线

模型搭建过程中，有图3所示需要用到三通元件。使用此原件时需要定义一个fixed口。如图7所示的粗口端。粗口端连接C端口，细口端连接R端口。

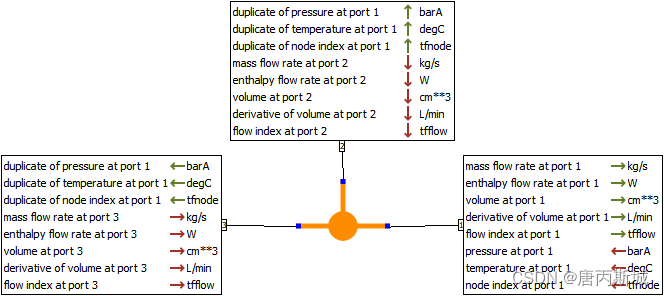

图6 三通

图7 三通应用工况

2 子模型选择

如图3所示，模型搭建结束后，在子模型中对各个部件的子模型进行选择。

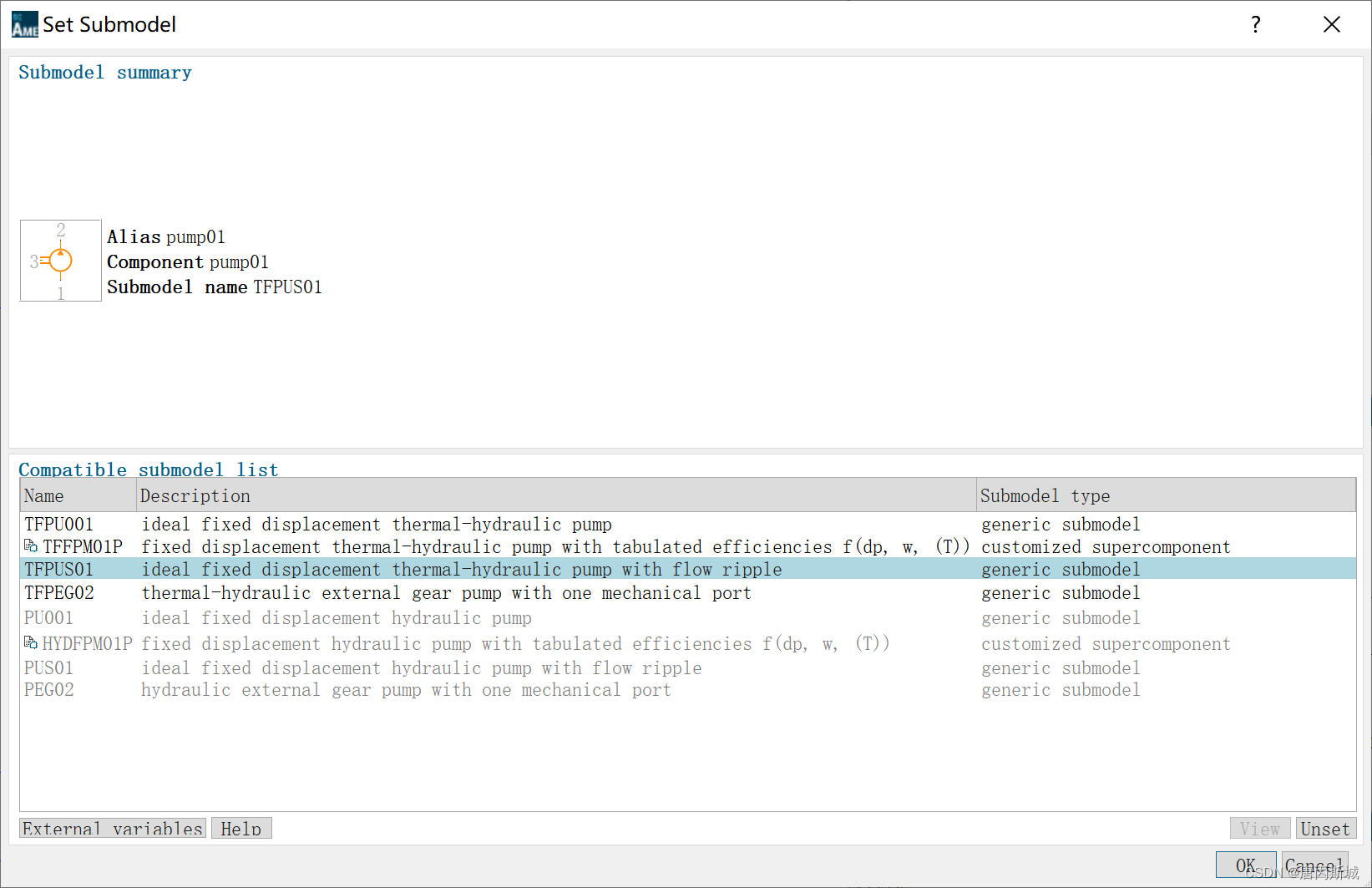

图8 水泵子模型

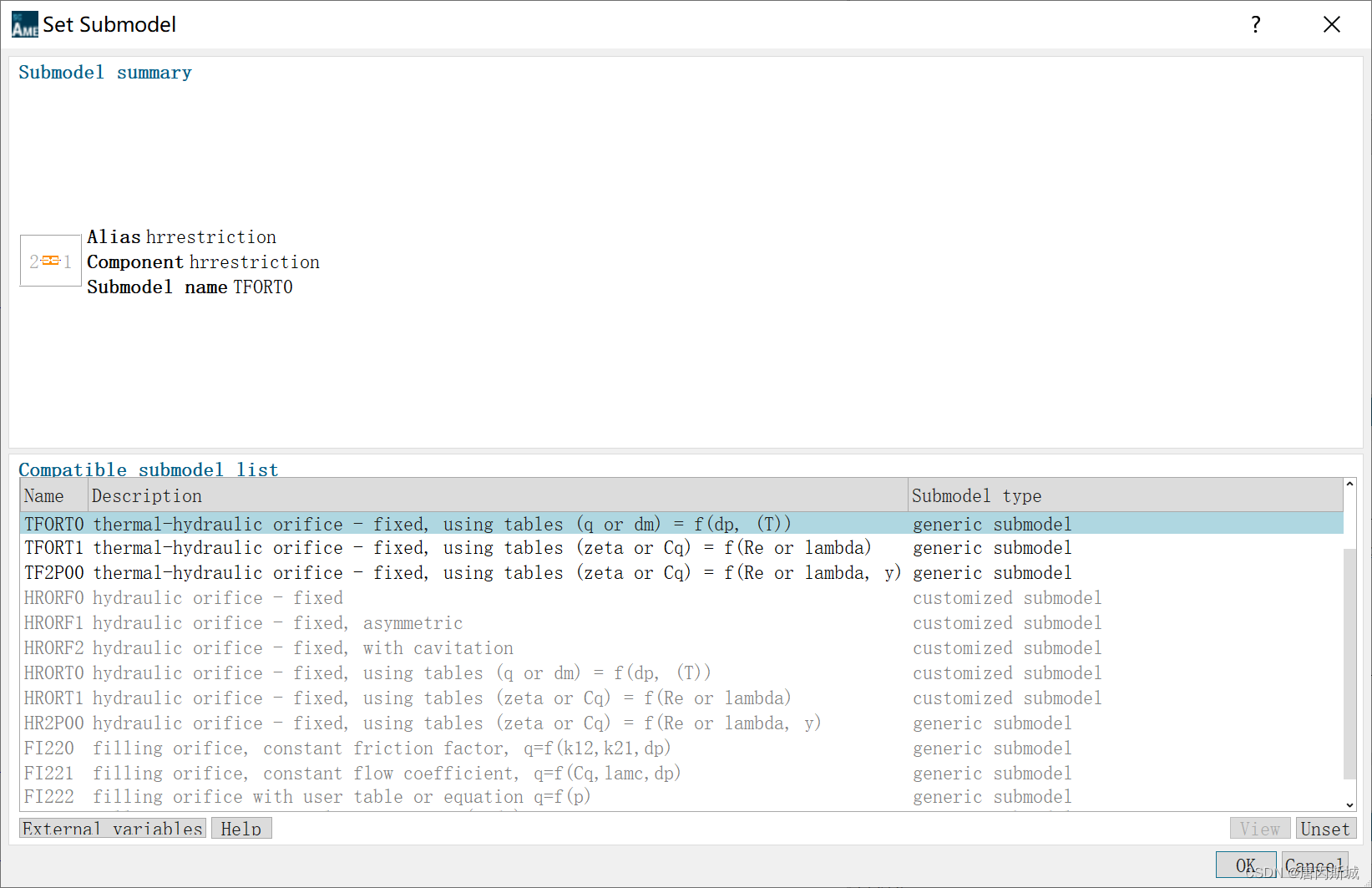

图9 阻力管子模型

3 参数设置

Tube01参数设置，其中reverse flow选择“q”，此时的流量单位为L/min。filename for q[L/min] = f(dp[bar], (T[degC])) with dp = p2-p1压降项。输入1D表（如图4所示）或2D表。如图4和图5所示，1D表中X为压降，Y为流量，1D表为不考虑温度；若考虑温度需要输入2D表，X1为压降、X2为温度，Y为流量。本文不考虑温度，因此采用1D表格。

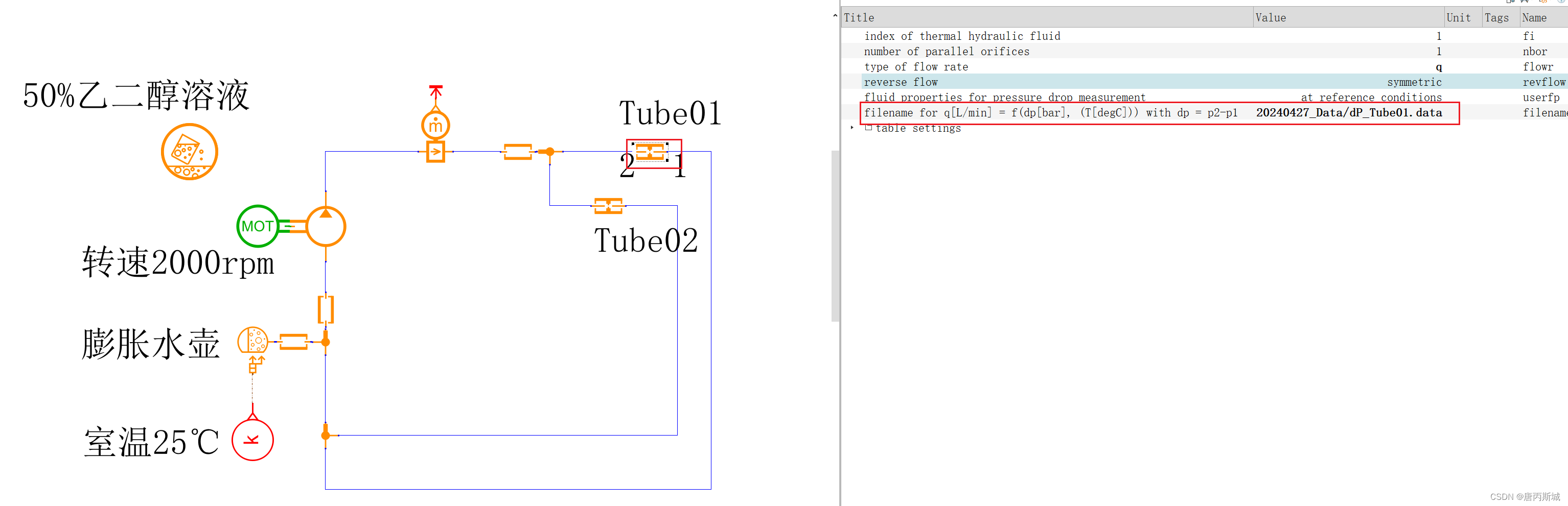

图10 Tube01参数

其中reverse flow选择“dm”，此时的流量单位为kg/s。具体采用什么单位方便，根据个人、项目而定，可以进行选择使用。

同理，Tube02参数设置，其中reverse flow选择“q”；filename for q[L/min] = f(dp[bar], (T[degC])) with dp = p2-p1压降项。输入1D表（如图5所示）

图11 Tube02参数

4 计算

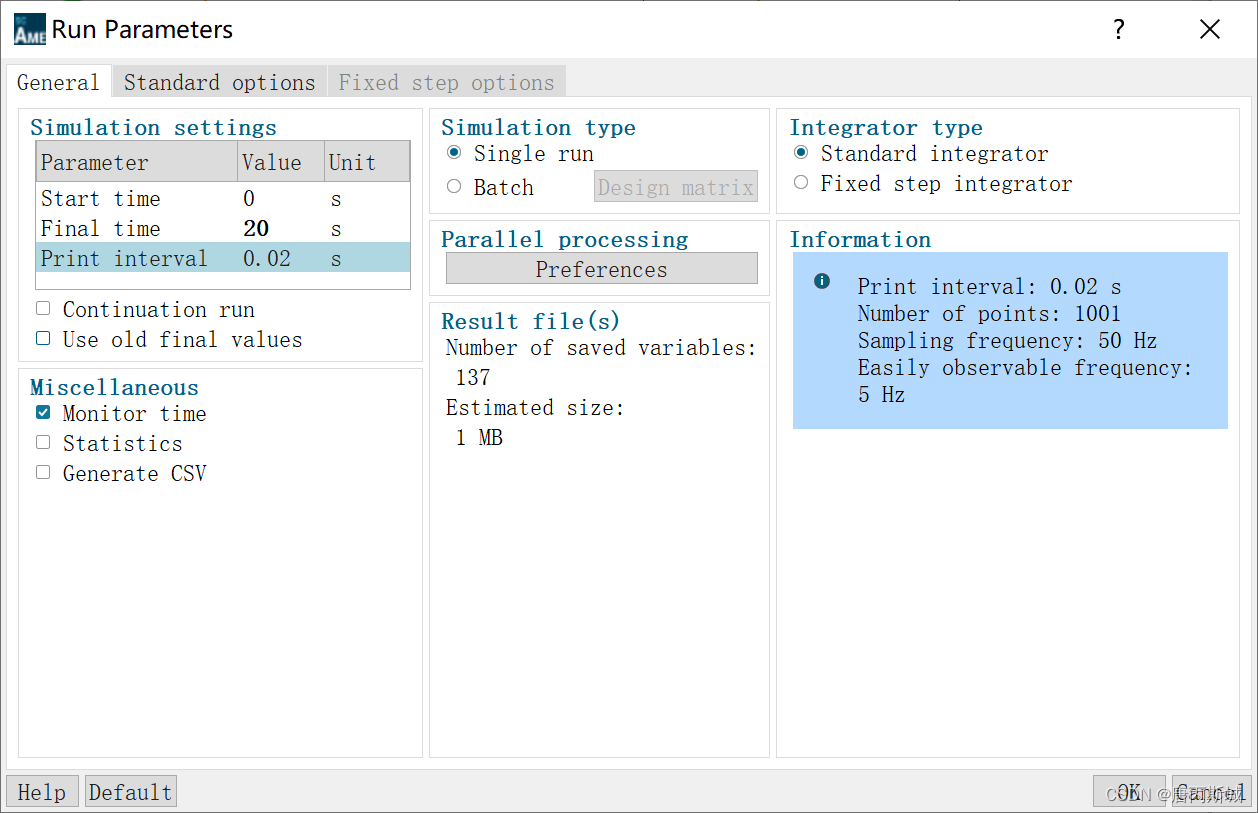

如图12所示，计算参数设置。设置结束后开始计算。

图12

5 结果处理

Tube01流量12.3945L/min，压降35.5792bar；Tube02流量8.42015L/min，压降35.5792L/min。满足并联压降相等。

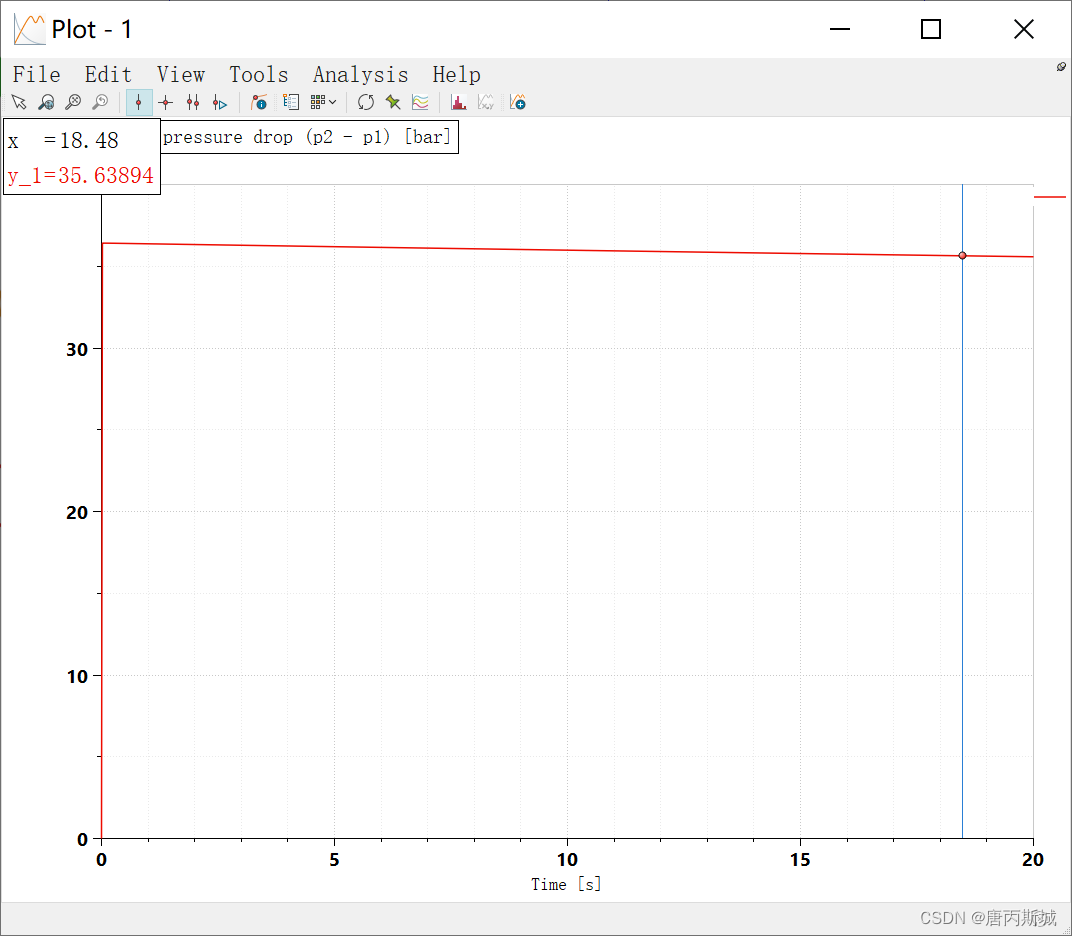

图13 Tube01压降图

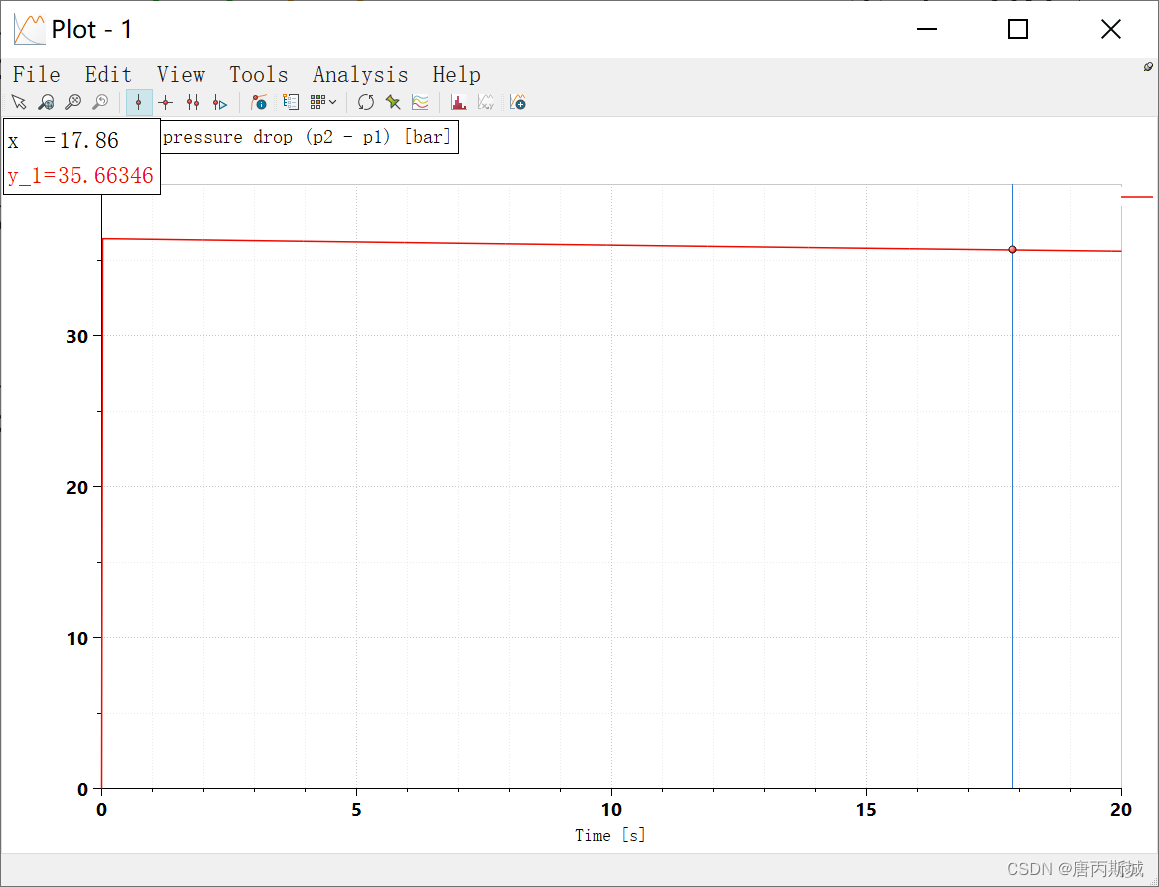

图14 Tube02压降图

6 注意事项

1. 各个元件在选择子模型时需要注意元件的属性，目前采用的是流体库元件，元件的颜色应是如图3中的黄色；
2. 输入的压降测试数据应涵盖仿真流量。
