前言

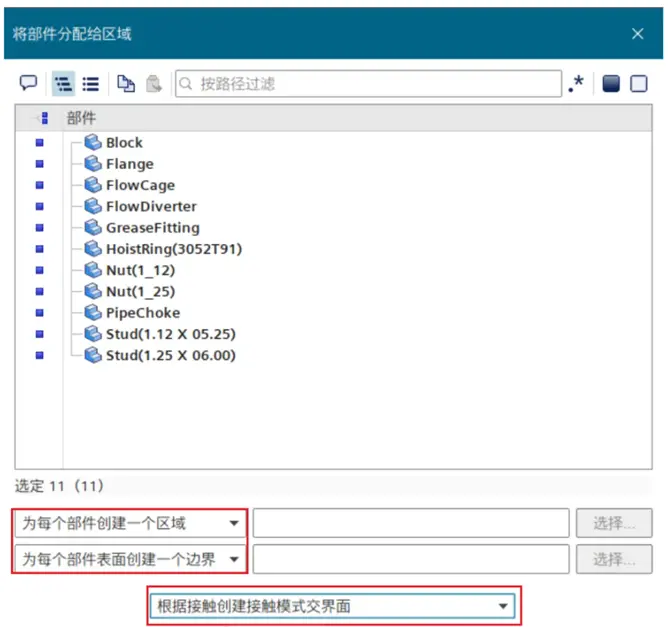

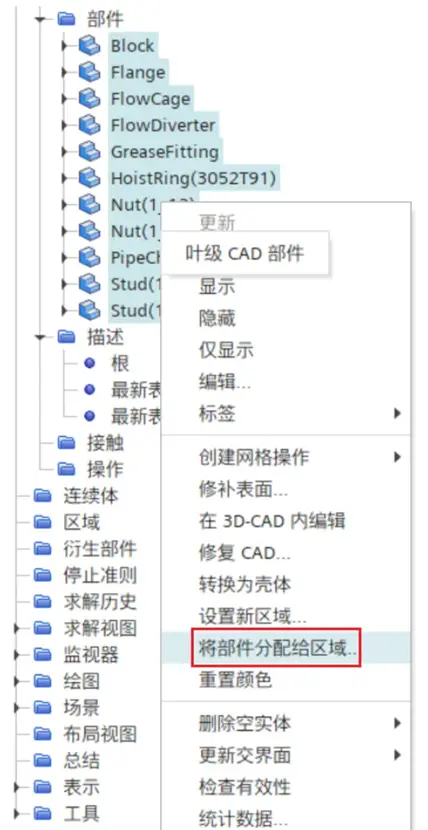

绘制网格是有限体积法仿真中必不可少的环节。目前Star-CCM+新版本(2304版)导入面网格只可以导入到部件中。网格类型也只能在操作中完成。零部件导入部件后,选中参与计算的全部部件→右键选择“将部件分配给区域”。此处需要注意的是,只有分配给区域后的部件才能进行网格操作。
一 全局网格定义
1.1 创建自动网格

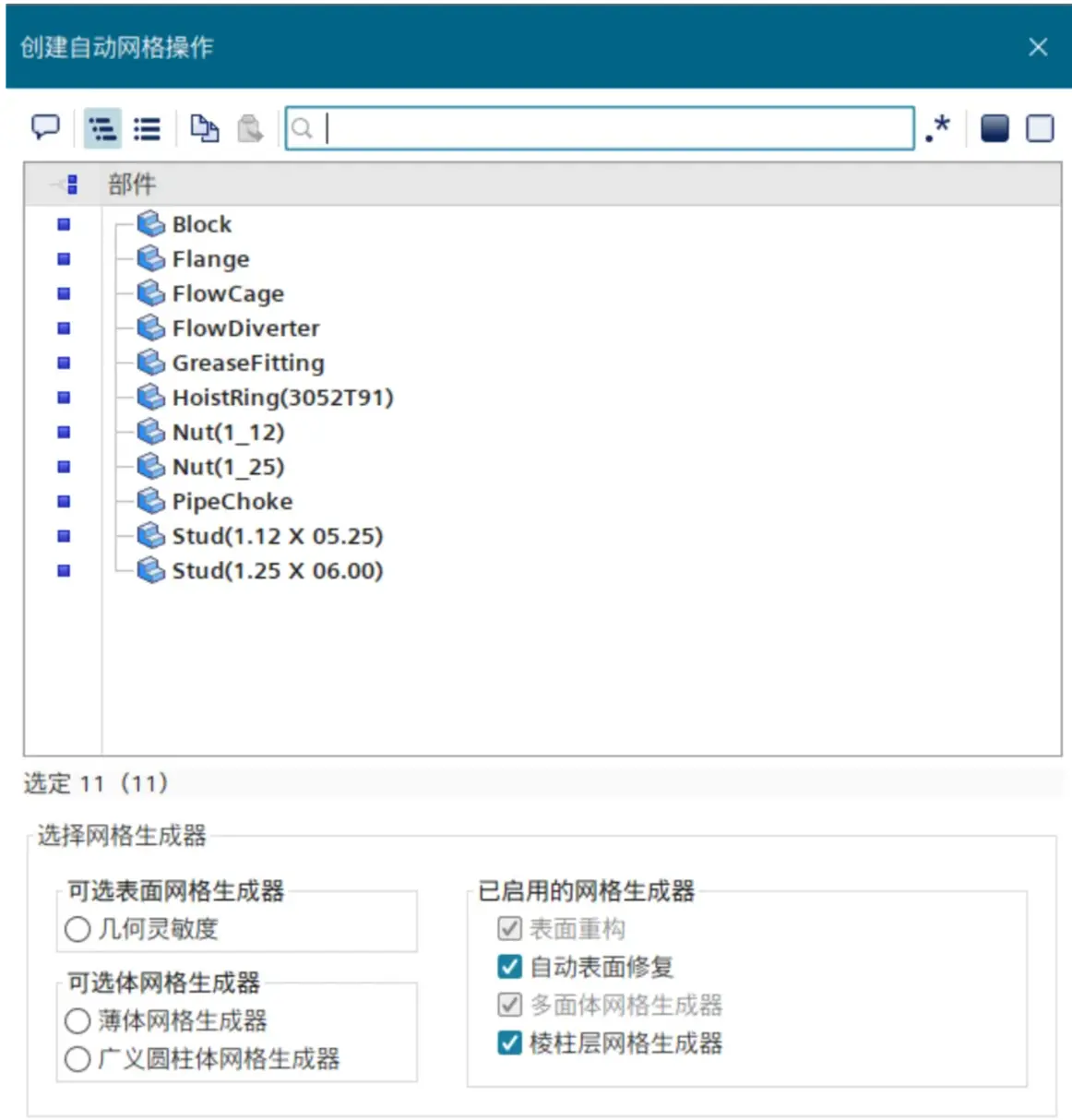

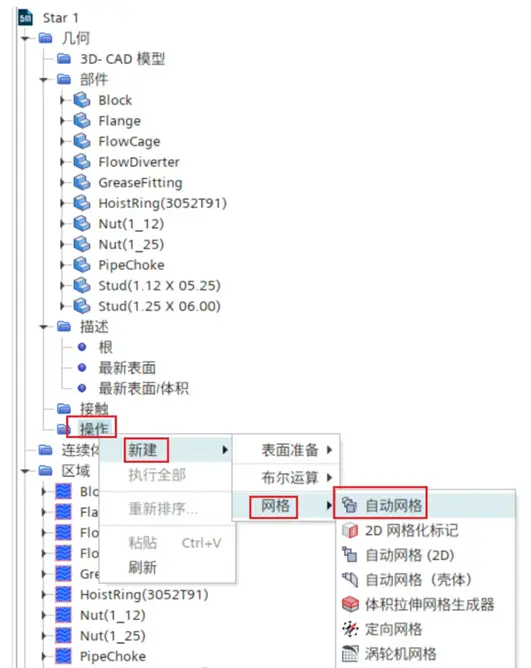

分配给区域后,选择操作→右键新建→网格→自动网格;
绘制网格是有限体积法仿真中必不可少的环节。目前Star-CCM+新版本(2304版)导入面网格只可以导入到部件中。网格类型也只能在操作中完成。零部件导入部件后,选中参与计算的全部部件→右键选择“将部件分配给区域”。此处需要注意的是,只有分配给区域后的部件才能进行网格操作。
分配给区域后,选择操作→右键新建→网格→自动网格;
