Star CCM+边界层设置

边界层介绍

在流体仿真中，边界层是指靠近实体表面的流体区域，其作用是描述流体在实体表面附近的速度和压力分布。边界层主要影响着物体表面的摩擦阻力、热传导以及质量传输等现象。

一般来说，在流体仿真中会设置一到三层不同厚度的边界层。这些边界层可以分为壁函数区域、湍流模型区域和外部流场区域。壁函数区域通常位于实体表面附近，用来描述流体在边界层内的湍流行为；湍流模型区域则用来处理边界层与自由流之间的过渡；外部流场区域则描述远离实体表面的流场情况。

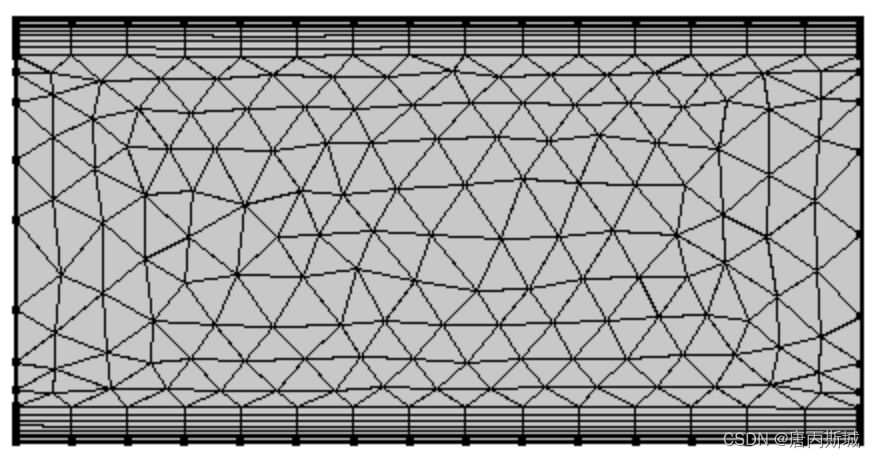

边界层设置

设置边界层的厚度应根据具体问题而定，一般来说，边界层的厚度越小，模拟结果越精确，但计算成本也会增加。因此需要在模拟精度和计算效率之间进行权衡，选择合适的边界层厚度。

新能源汽车热管理仿真一般设计动力电池、电驱、空调。针对上述的仿真对象，边界层厚度一边设置为特征长度的1/10或＜1mm（经验值）。

个人经验

目前作者所做的热管理仿真工况（电池、电驱、空调系统回路流固耦合仿真，液冷回路的管径在10mm-16mm之间。），对于涉及流体仿真的边界层设置，层数选择3层，厚度取值是不大于1mm，基本满足计算要求。
