Star CCM+衍生零部件的创建

前言

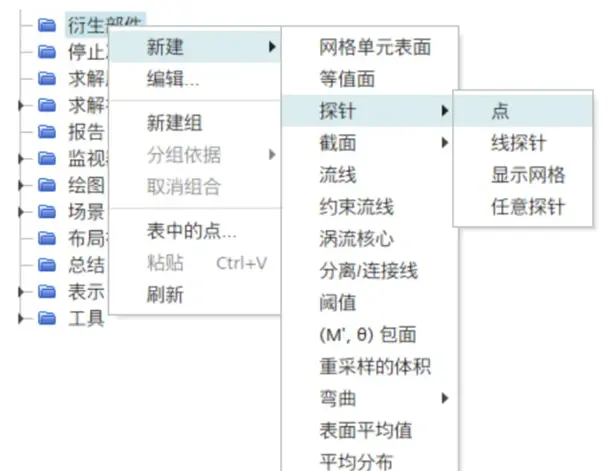

在一个仿真计算项目中，分配零部件至区域、划分网格后。下一步可以先将需要监测的点、面建立出来，方便后续创建报告。Star中需要创建点、面是在衍生零部件下创建。衍生零部件→右键→新建（如下图1所示）。通过衍生零部件可以创建等值面、探针、截面、流线等。在新能源动力电池、电驱等温度场的仿真中，常用的衍生零部件为探针下的点以及截面下的约束平面。

一 创建点

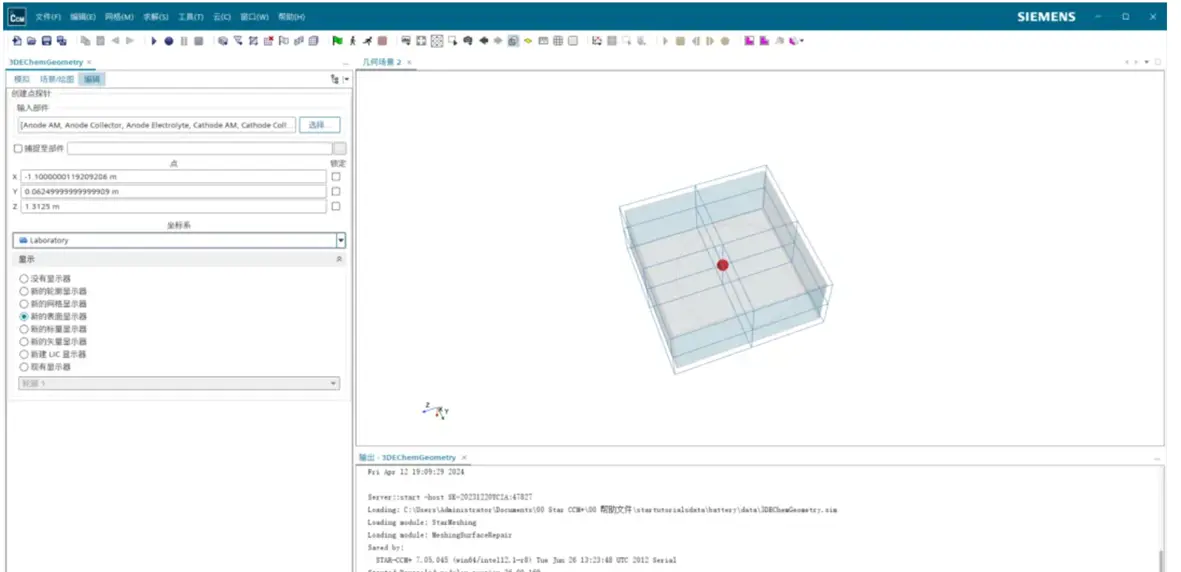

衍生零部件→右键→新建→探针→点。进入点的创建界面，如图所示。

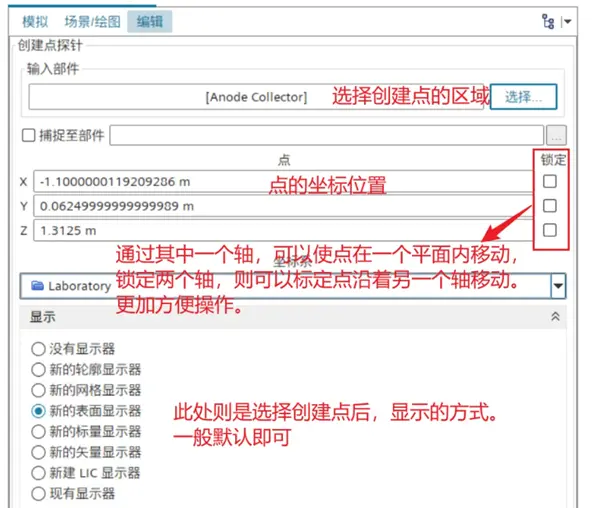

进入点的创建界面后，左侧是对创建点的选项设置，各项的含义见下图4。

锁定一个轴，点的移动方式见图5，锁定两个轴，点的移动方式见图6。

点的位置确定后，点击创建即可。若有多个点，重复上述操作，确定点的位置，点击创建。需要注意的是点击一次创建即创建一个点。

二 创建面

如下图所示，可创建界面的类型有大致6种。其中常用的是平面界面和约束平面。两者的区别是，平面截面确定好位置后，直接对输入的零件进行截取，零件的截面就是创建的平面；而约束平面，在确定好平面的位置后，可以根据需要去绘制截面的大小，形状。

此处通过平面截面先说明一下输入部件的作用，在平面截面创建中该项的作用更加清晰。

首先进入平面截面创建界面，如下如图所示，通过点击X、Y、Z轴，来确定界面的方向，通过拉动可以对截面进行平移与旋转。

当在输入部件中选择两个零件时，通过Y截面进行截取。如下图10所示，两个部件均会有一个截面。当输入部件中只输入一个部件，如图11所示，即使在截面创建的界面同时显示两个部件，但是输入部件中没有输入的部件，是不会创建截面的。

通过上述说明输入部件操作的作用，同时也将平面截面的创建创建方法介绍完。平面截面其实就是平面与部件的交界面，只能改变截面的位置与角度不能改变截取截面的形状与大小。

而约束平面截面恰好解决上述平面截面的局限。约束平面截面不仅可以改变截面的位置与角度，还可以任意绘制截面的大小与形状。

在约束平面截面中，位置与角度调整的方法与平面截面一致，同理输入部件的作用也是一样的，此处不再赘述。约束平面的创建流程如下：

进入约束平面创建界面。选择输入的部件，确定截面平面位置，点击修改轮廓，进行截面形状绘制。

上述的案例是绘制的截面区域将零件包裹在内，所以将部件整体截取。也可以截取一部分，具体情况可根据项目需求进行操作。

此处需要注意的是绘制的轮廓必须是封闭的，路径绘制错误后，可点击清除循环重新绘制。

绘制完成的点、面均在衍生零部件下，可通过右键重命名对其进行命名。若需要重新编辑，右键选择编辑当前视图内部件即可进入操作界面。

三 小结

以上就是将常用的衍生零部件下创建点、平面截面、约束平面截面的创建方法进行了简单的演示。创建的点、面可用于监测报告，方便工程应用。以上为全部内容，供大家参考学习。
