Amesim基础篇-元件详解-H型膨胀阀四象限解析

最新推荐文章于 2025-03-06 20:27:46 发布
最新推荐文章于 2025-03-06 20:27:46 发布
阅读量1.3k 收藏 1
点赞数 10
分类专栏： Amesim专栏 文章标签： 汽车 能源
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2201_75375391/article/details/139157227
版权
本文介绍了H型膨胀阀的工作原理，它通过感温包感知蒸发器出口温度调节阀门开度。文章详细阐述了膨胀阀的四象限工作图，其中第一象限定义了阀门开启临界线，第二象限描述了阀针位移与开启压力的关系，第三象限展示了质量流量与位移的变化。膨胀阀的过热度控制和热惯性时间常数设置对于系统稳定性至关重要。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一 膨胀阀简介

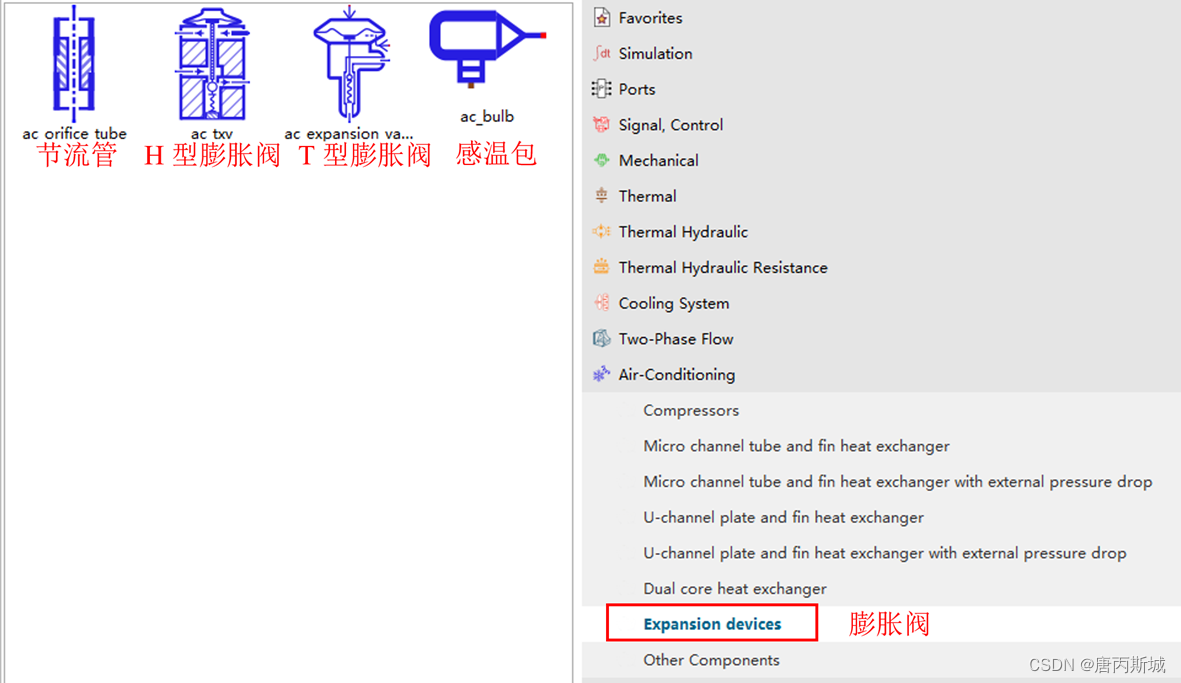

膨胀阀的主要功能是节流和调节过热度，库内膨胀阀包含节流管、H型膨胀阀、T型膨胀阀三种：

节流管：一根内径较小的管路，当制冷剂通过他时发生等等焓降压降温，具有成本低，内径不可变的特点，因此普遍在家用空调中使用，在汽车空调上使用较少。当我们建模过程中可以忽略膨胀阀的调节功能时可以使用该管路模型；

H型膨胀阀：属于热力膨胀阀的一种，集成了感温包，因此不需要对感温包建模，当前汽车中较常见；

T型膨胀阀：属于热力膨胀发的一种，感温包需要独立建模；

二 H型膨胀阀
