HCD(Hydraulic Control Device)滑阀是液压系统中常见的一种控制元件,用于控制液压系统中液压流体的流动方向、压力和流量等参数。HCD滑阀通常包括阀体、阀芯和控制手段等部件,其结构和工作原理可以根据具体的设计和应用有所不同。
在建模HCD滑阀时,以下步骤可能有助于模拟其结构和功能:

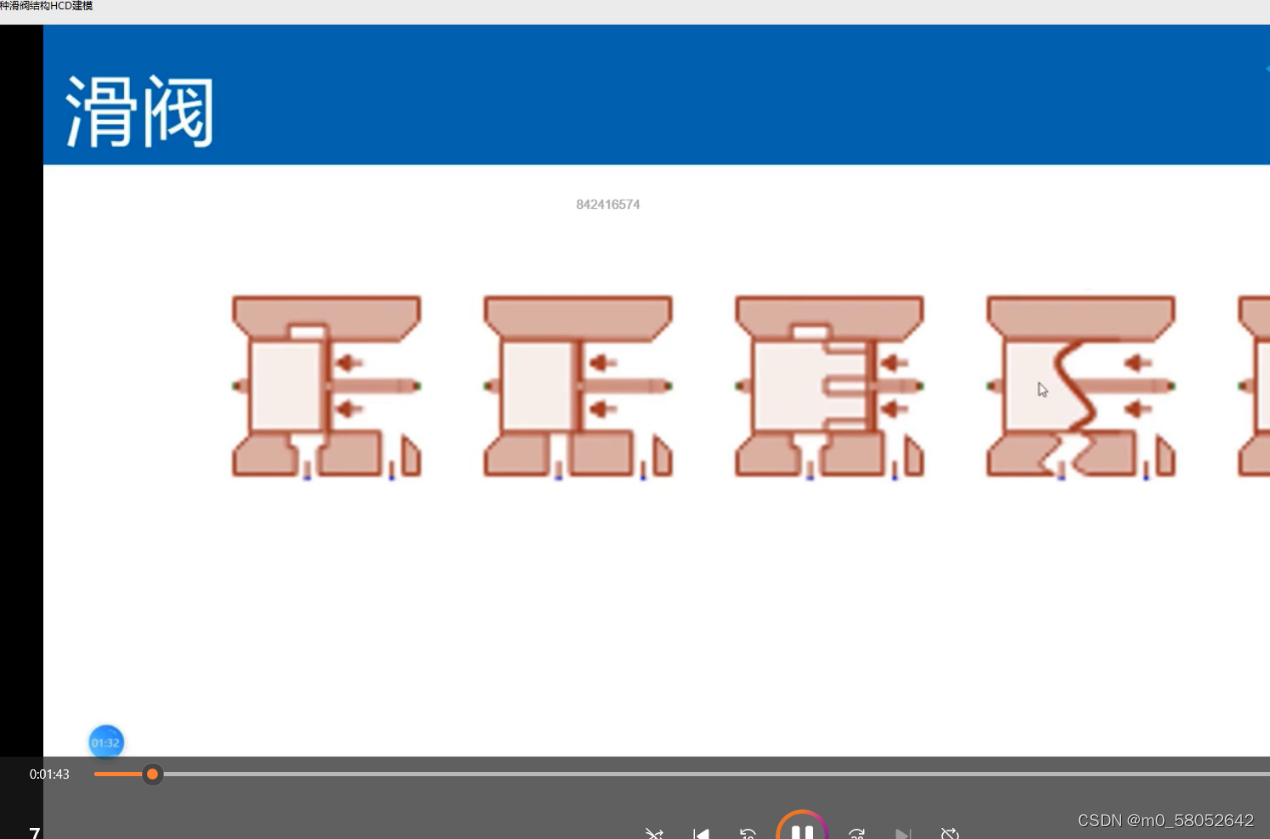

- 了解HCD滑阀的类型和设计: HCD滑阀有不同类型,例如四边阀、多通道阀等,每种类型的结构和功能略有不同。

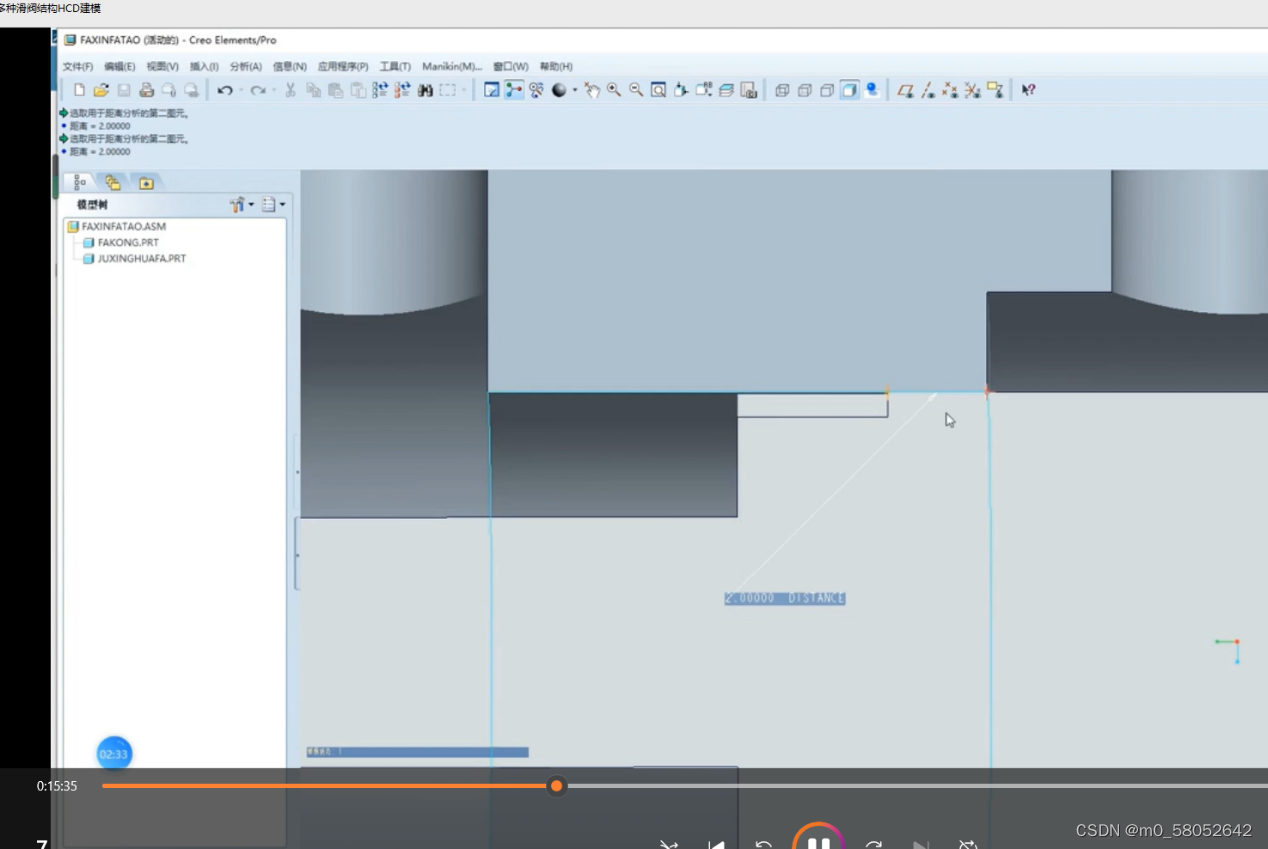

- 选择建模工具和建立模型: 使用适当的建模软件或工具创建HCD滑阀的基本几何模型。这可能包括阀体、阀芯、密封件等组成部分。
- 添加细节和特征: 根据HCD滑阀的设计,添加细节和特征,例如内部通道、阀芯的轮廓、密封面等。
- 进行运动学分析: 分析HCD滑阀阀芯在不同工况下的运动轨迹、位置和速度等参数,以确保其正常工作。
- 模拟和验证: 使用建模软件进行模拟分析,验证HCD滑阀在不同工况下的性能和响应。这有助于发现潜在的设计问题并进行改进。
- 生成技术文档和图纸: 根据建模结果生成相应的技术文档和图纸,以便于制造和生产。
在建模HCD滑阀时,深入了解液压系统原理和液压控制的基本概念是非常重要的。此外,结合实际应用需求和专业知识,可以更好地设计和建模HCD滑阀。
当建模HCD滑阀时,需要关注以下几个方面:
- 阀体和阀芯的建模: 创建HCD滑阀的阀体和阀芯模型是关键的一步。阀体通常包括液压通道和安装孔,而阀芯则控制液压通道的开闭。在建模过程中,准确捕捉其几何形状、通道布局和密封面是至关重要的。
- 密封设计: HCD滑阀的密封部分对其性能和可靠性至关重要。准确建模和设计阀芯与阀体之间的密封结构是必要的,这通常涉及到密封圈、密封面和密封槽的建模。
- 控制手段建模: 考虑到HCD滑阀需要外部控制来调节液压系统的流动,可能需要建模液压控制单元、电磁线圈或其他控制装置。
- 流体动力学模拟: 使用建模软件进行流体动力学模拟以分析液压流体在阀体和阀芯内部的流动情况。这有助于评估阀门开闭时的压力、流速和流量等参数。
- 材料和制造要求: 在设计过程中考虑到使用的材料特性和制造工艺。这些因素会影响阀门的耐久性、可靠性以及实际生产成本。
- 在建模HCD滑阀时,需要深入理解液压系统的原理和工作方式,结合实际需求和工程知识进行设计和建模,以确保滑阀在液压系统中的稳定运行和优异性能。
