信号调制方式识别思路与参数计算

海市的故事

于 2025-01-15 11:28:16 发布

阅读量1.5k

点赞数 38

文章标签： stm32 信号处理

本文链接：https://blog.csdn.net/2201_75401113/article/details/145156389

版权

摘要

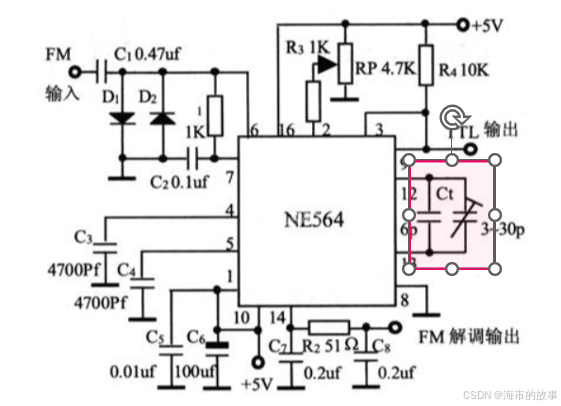

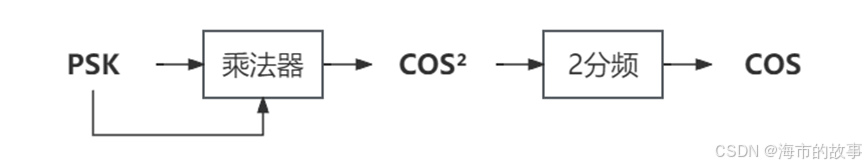

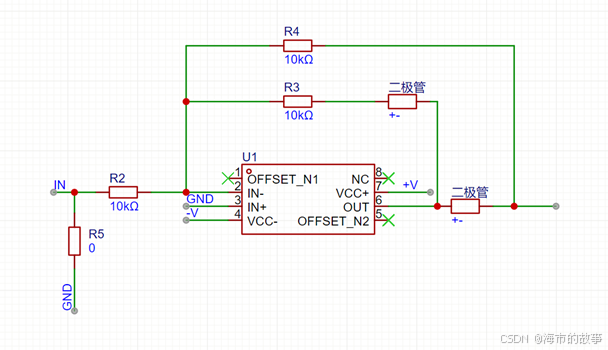

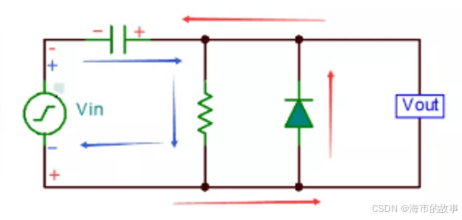

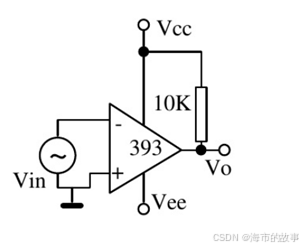

本项目采用已调信号频谱峰点的不同以及正弦波与方波THD值的不同来区别不同的调制类型，由于STM32F4采样率不足，故将输出信号进行频谱搬移，Um乘以1.9M正弦波搬至100K的位置，送入单片机进行峰点分析，Um送入1通4模拟开关生成4路Um，第一路为AM，ASK解调，采用半波整流电路；第二路为FM解调，采用NE564锁相环电路；第三路为FSK解调，采用NE564锁相环电路，锁相环解出来的信号为正弦波，故采用钳位电路加过零比较芯片得到方波，第四路为PSK解调，采用倍频分频解调原理。最后将4路信号接到4选一选择器通过单片机分析在示波器显示正确的解调信号；在串口屏上显示调试类型与各项调制参数。

关键词：半波整流电路；NE564锁相环电路；钳位电路；倍频分频解调原理

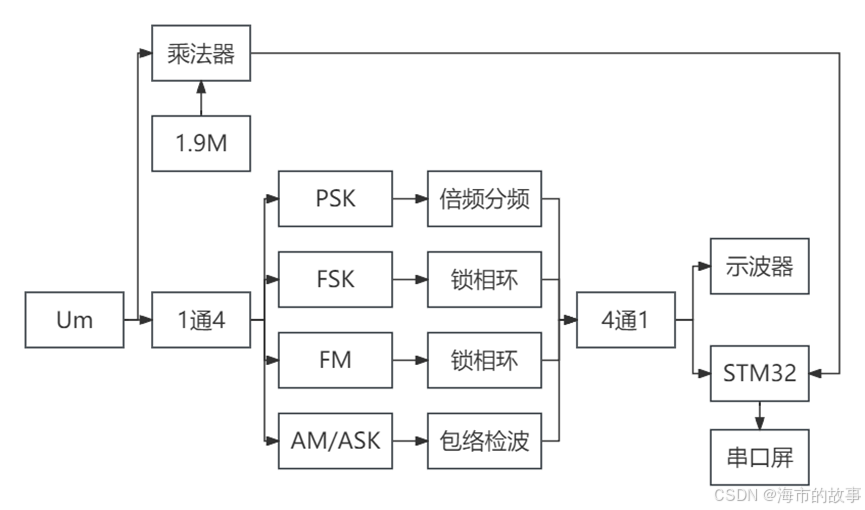

图1 系统框图

本系统的硬件架构包含以下几个主要模块：

1.频谱搬移模块：通过与1.9 MHz正弦波信号相乘，将输入信号的频谱搬移到100 kHz的频段，适应STM32F4单片机的采样能力。

2.信号生成与分路模块：使用1通4模拟开关生成四路Um信号，分别对应AM/ASK、FM、FSK、PSK调制方式。

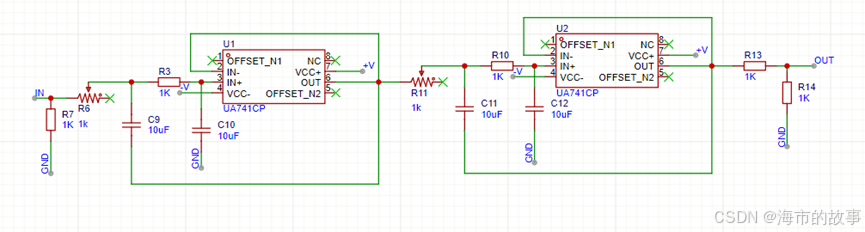

3.解调电路模块：包括半波整流电路、NE564锁相环电路、钳位电路、过零比较器等，针对不同调制方式进行解调。

4.STM32F4单片机分析与控制模块：通过处理和分析输入信号，识别调制方式，并控制4选1选择器来切换显示的解调信号。

5.显示与反馈模块：通过示波器显示解调信号波形，并通过串口屏显示调试信息和各项调制参数。

二、理论分析与计算

1. 调制方式识别

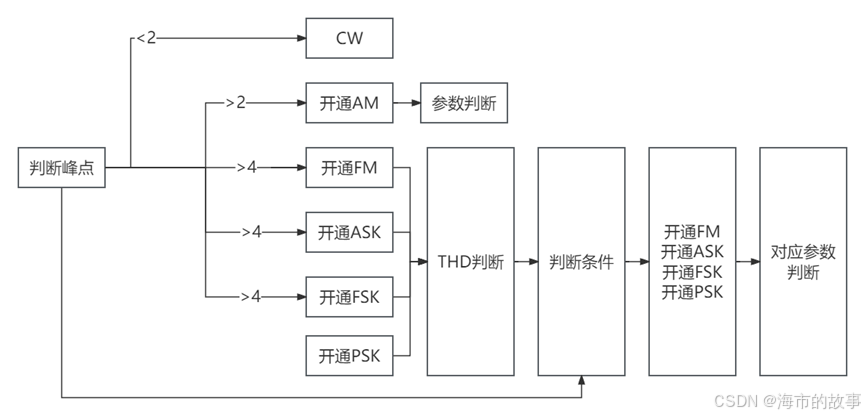

峰点比较法：从理论上讲CW信号在频域只有一个点，AM有三个点，FM,ASK,FSK,PSK点数无法确定，但可以确定的是FM的点数是包含ASK、FSK、PSK的。这时我们采用THD值辅助区别模拟调制与数字调制，对于数字调制ASK的点数是可区别于FSK与PSK，但FSK与PSK可能会有包含的关系，这时只需要使用单片机控制1通4模拟开关依次采集THD值，还可采用高电平捕获区别FSK与PSK。
