本教程是基于嘉立创官方培训教程制作的整体流程框架与步骤,但是肯定是赶不上第六期的一个情况了,为了方便大家从0基础到制作出的一个教程流程。(大家尽可能不临时抱佛脚,容易来不及)。
按第六期JLC的视频教程分类的话主要分为6个部分,参考其框架而言论如下:
- 软件介绍
- 元件库的创建
- 项目1:线性稳压电源
- 项目2:CH340下载器的制作
- 项目3:数据直流电源
- 专题训练(项目实战)
由于容易设计到版权的问题,我不会细节讲解花PCB过程中的流程与重复性操作。而且剖析出来每一步需要去注意什么,还有为了想教会我们什么。(同时也再次鸣谢JLC的免费打样对于大家的一个帮助)基于大家如果想去考嘉立创PCB初级的证的话主要分两部分:简答题(单选、多选、判读)与实操题(SCH与PCB)「如果大家不懂什么是SCH与PCB问题也不大,后面会和大家说明一下」
由于大家起步水平不太一样,肯定是有大佬也有萌新,针对嘉立创的一个使用我讲以嘉立创EDA专业版实际的使用与教学。(可以用本地软件或者网页版「请网络环境确保顺畅,推荐使用谷歌或火狐浏览器」)
软件的介绍:
1.1(大家都知道一般刚开始的介绍性的东西都挺无聊的于是我直接跳开,有兴趣的和零基础的可以去了解一下)
1.2 如何安装软件并且激活(忘记了太久没有安装了,B站上面有教程或者用网页版可以比较省事。)
1.3开始摸索界面(避免大家不知道怎么那些功能在哪里,以及工程的创建与编辑等)

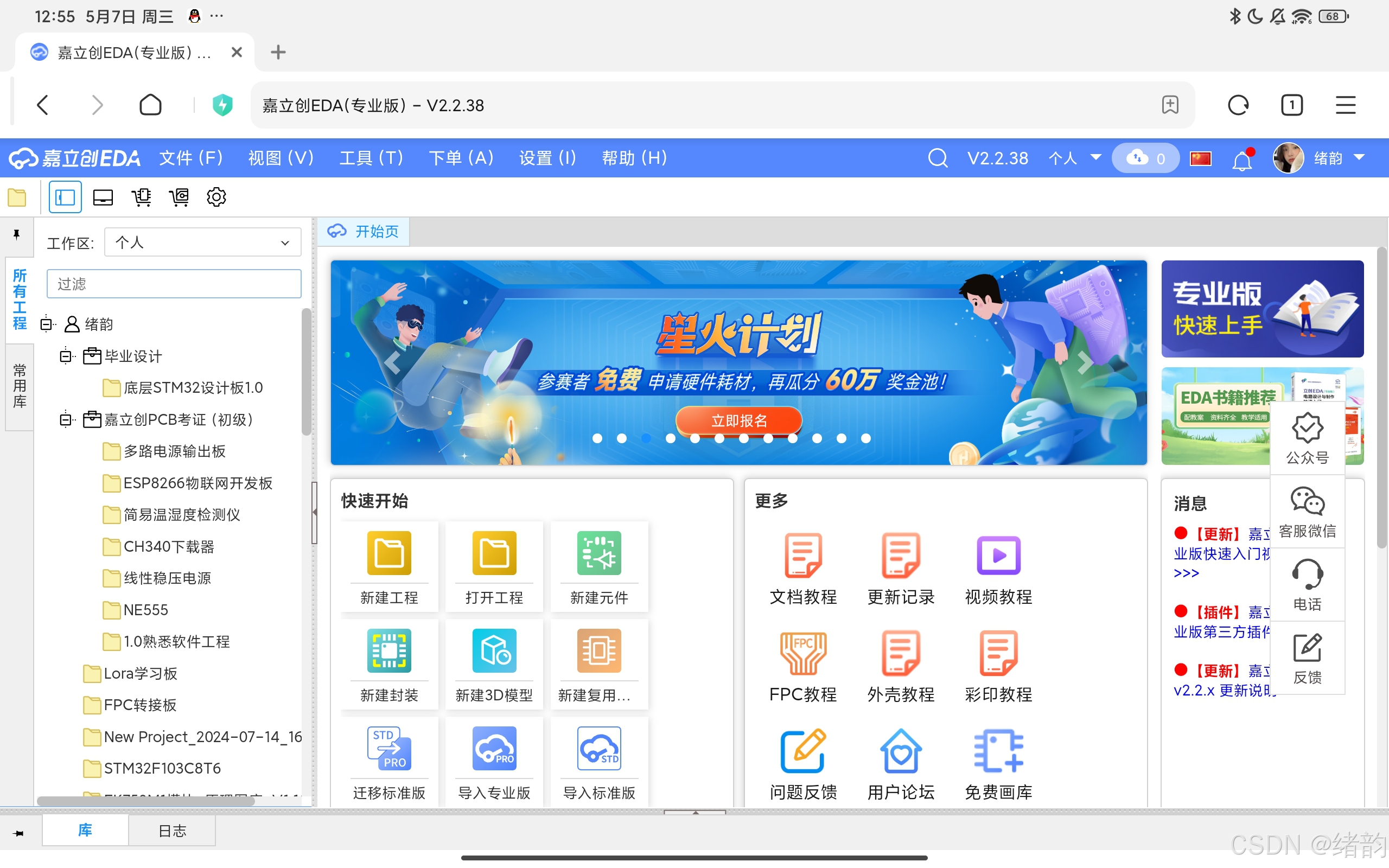

【大家此时可以看见这个是我用户的页面】如果是新建立的号的话绝对会相当干净的。当你不知道去哪里找你的功能的时候AI或者百度会相当方便(如果你是AD 或者KiCad的用户也可以导入对应的工程)

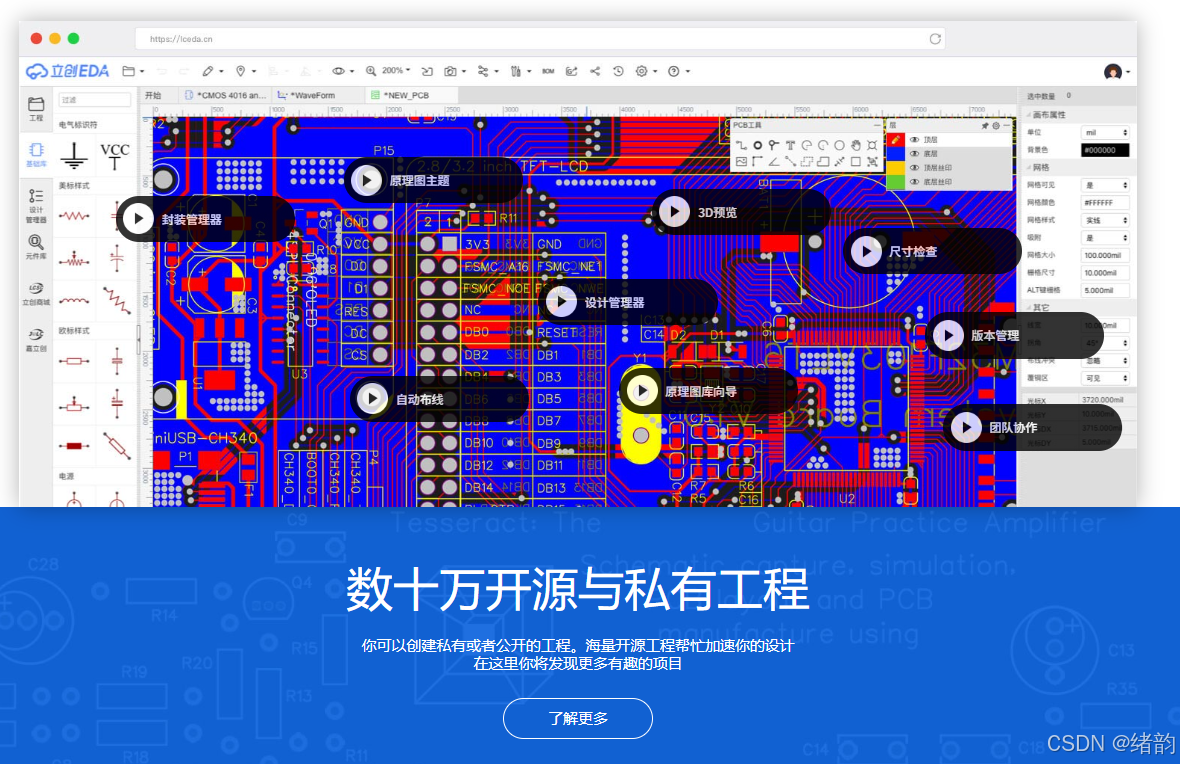

在官方页面打开底部可以简易看操作的视频教程。
(PC端请将设置改动为全在线模式)
请在 设置》保存》中将自动保存 开启并且将保存时间与备份间隔改动为最小值并应用。
1.4新建工程并且熟悉原理图设计环境介绍。
选择新建工程后会弹出该界面,合理命名好工程名称,设置好工程归属,完成好工程后会进入工程界面。

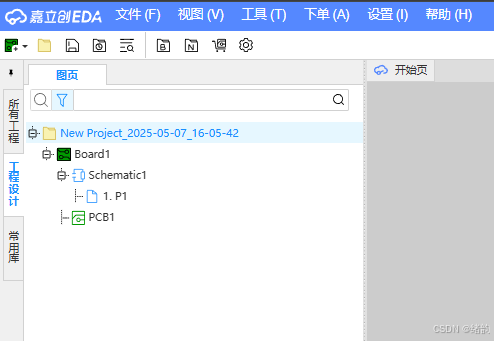

具体如上(整体自己按键多选择去看看即可)可进行重命名
【SCH:可以多个图纸分割排布,PCB:一个整体,符合实际工程】
(应当进行一个合适的命名方便大家识别)

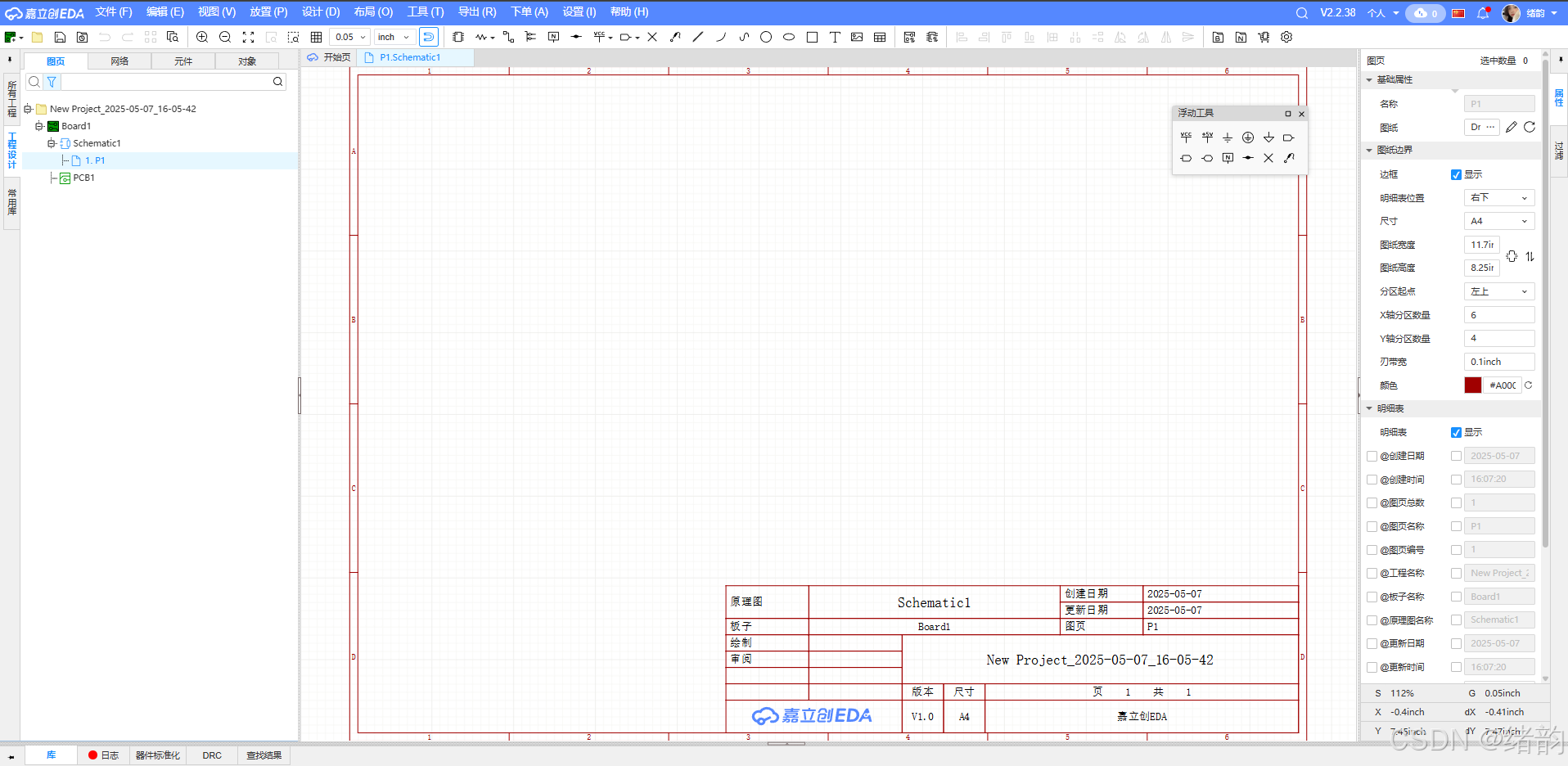

【SCH默认界面】

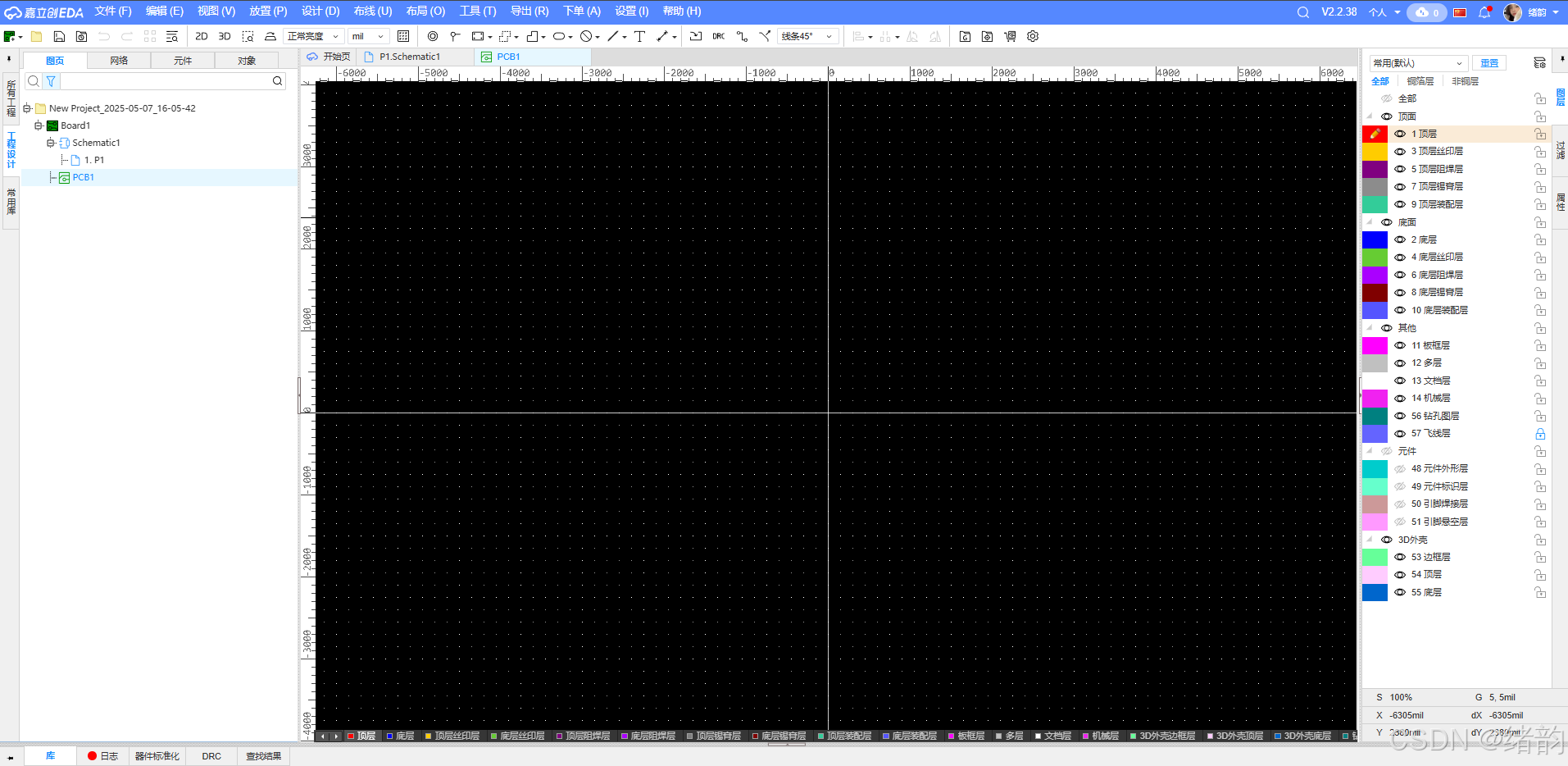

【PCB默认布局】
(由于很多功能在实际用的过程中会与实际操作,就不弄那么多废话)
很多都是涉及到快捷键的快速操作
在实际使用过程中我们主要涉及的位置都是比较常见的,按照官方课程肯定能学会,不过我们这里是3天学会怎么用,以及稍微规范化制板 。(不做太多赘述)
1.5快捷键设置:

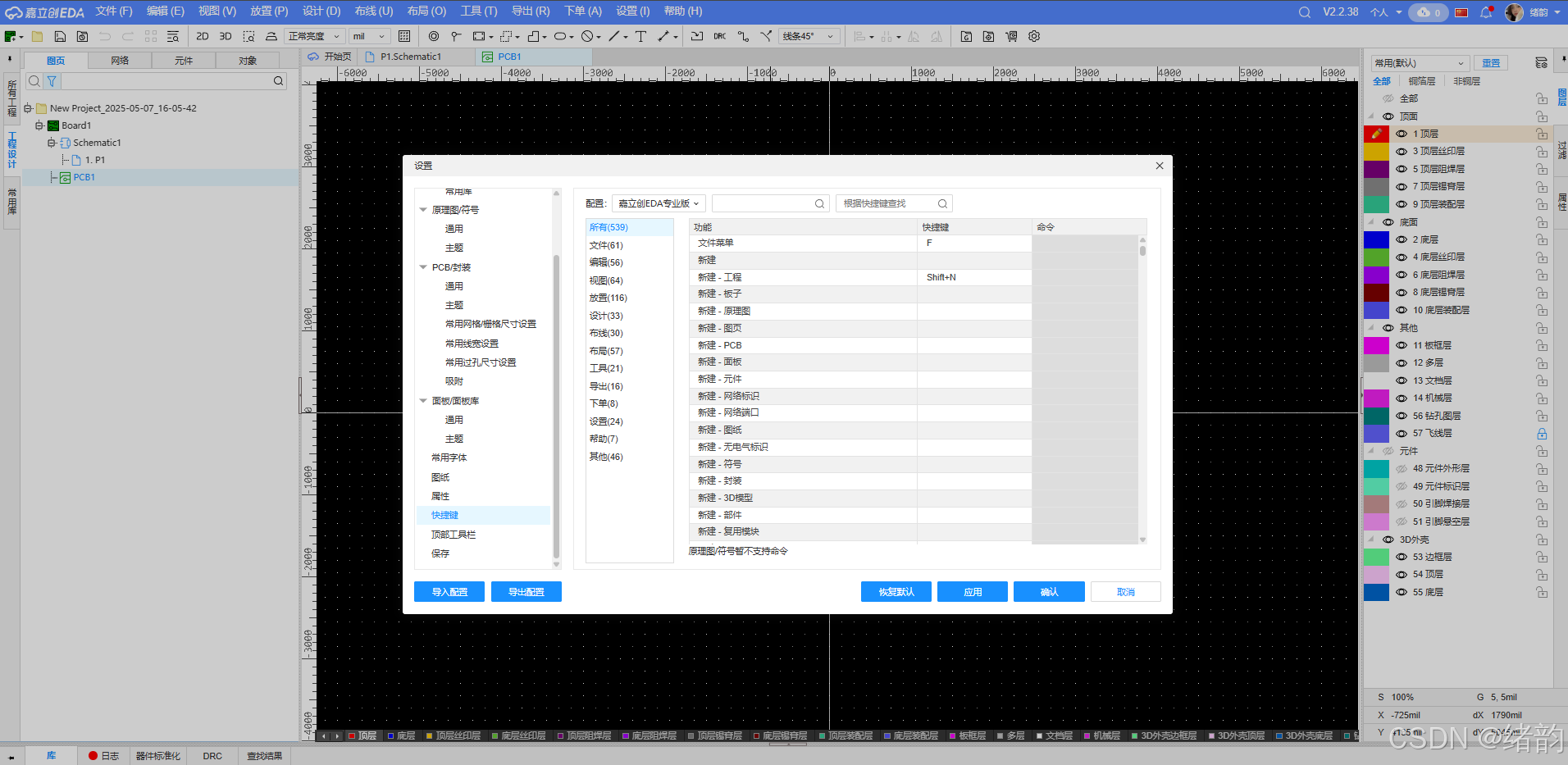

设置》快捷键 :可以根据自己的使用习惯进行修改,并且也支持导入与导出配置(快捷键不知道怎么用的就百度)
暗广
听说以前有送过这个,希望嘉立创官方可以送我两张(狗套保命)(超链接可以跳转至购买界面)
1.6器件搜索与放置:(3种方法)

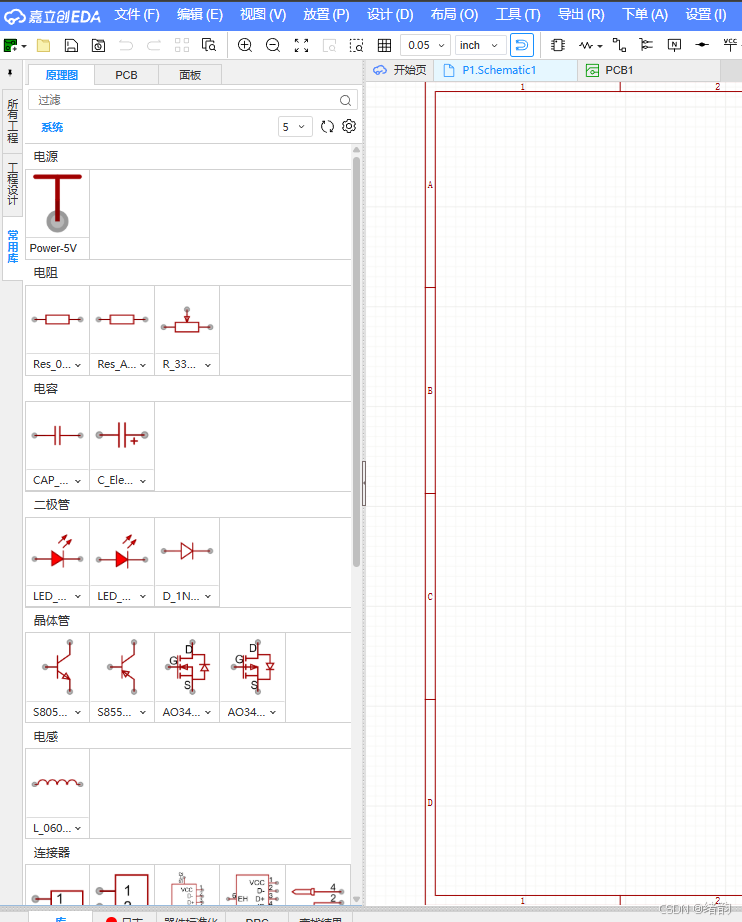

1.左侧面板常用库:
电源;电阻;电容;二极管;晶体管;电感;连接器;按钮/开关;稳压器件;显示器件;安装器件

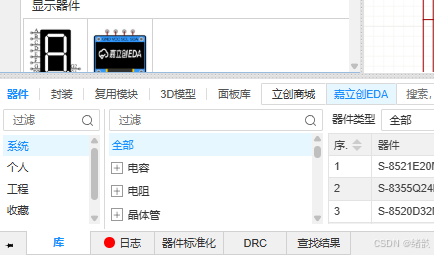

2.选择左下角:“ 库 ”
进行筛选或者选择我们所需要的元器件。

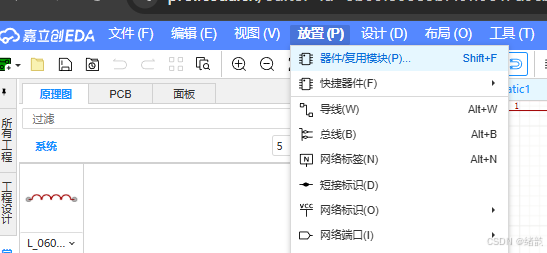

3.放置》器件/复用模块
快捷键:shift f

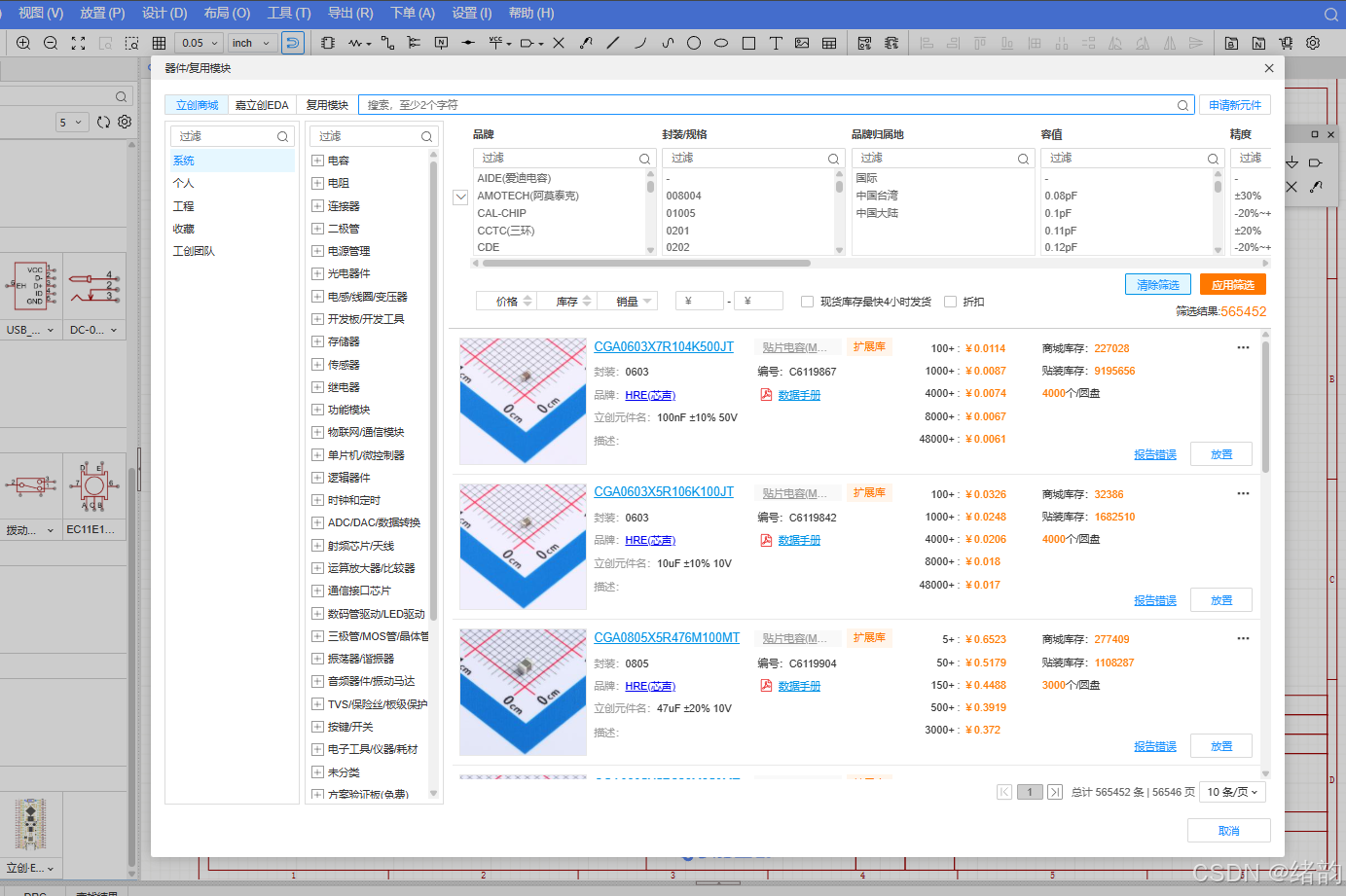

进入器件/复用模块 : 进行筛选或者选择我们所需要的元器件。输入对应的编号直接定位元器件
在教程中会有基于本章的一个总结与部分新知识点。
大概的步骤是两大部分:
第一部分:Sch
1.搜索元器件并且放置原理图
2.放置网络标签(常见网络标签VCC 、GND、VSS、VDD、3V3等)
3.将摆放好的原理图按照大家实际的过程中的具体情况进行绘制原理图(连好线)
4.检查DRC是否报错
5.设计》更新或者转化原理图到PCB( alt i )
第二部分:Pcb(在布局结束后需要看一下是否同步过去后再开始)【注意层级问题】
0.设计、检查或者放置
1.放置板框(PCB的大小)
2.元器件/模块分类摆放
3.连接网络,放置泪滴(处理GND后续直接铺铜直接铺地)
4.检查DRC
