从“0”开始入门PCB之（3）--嘉立创EDA!

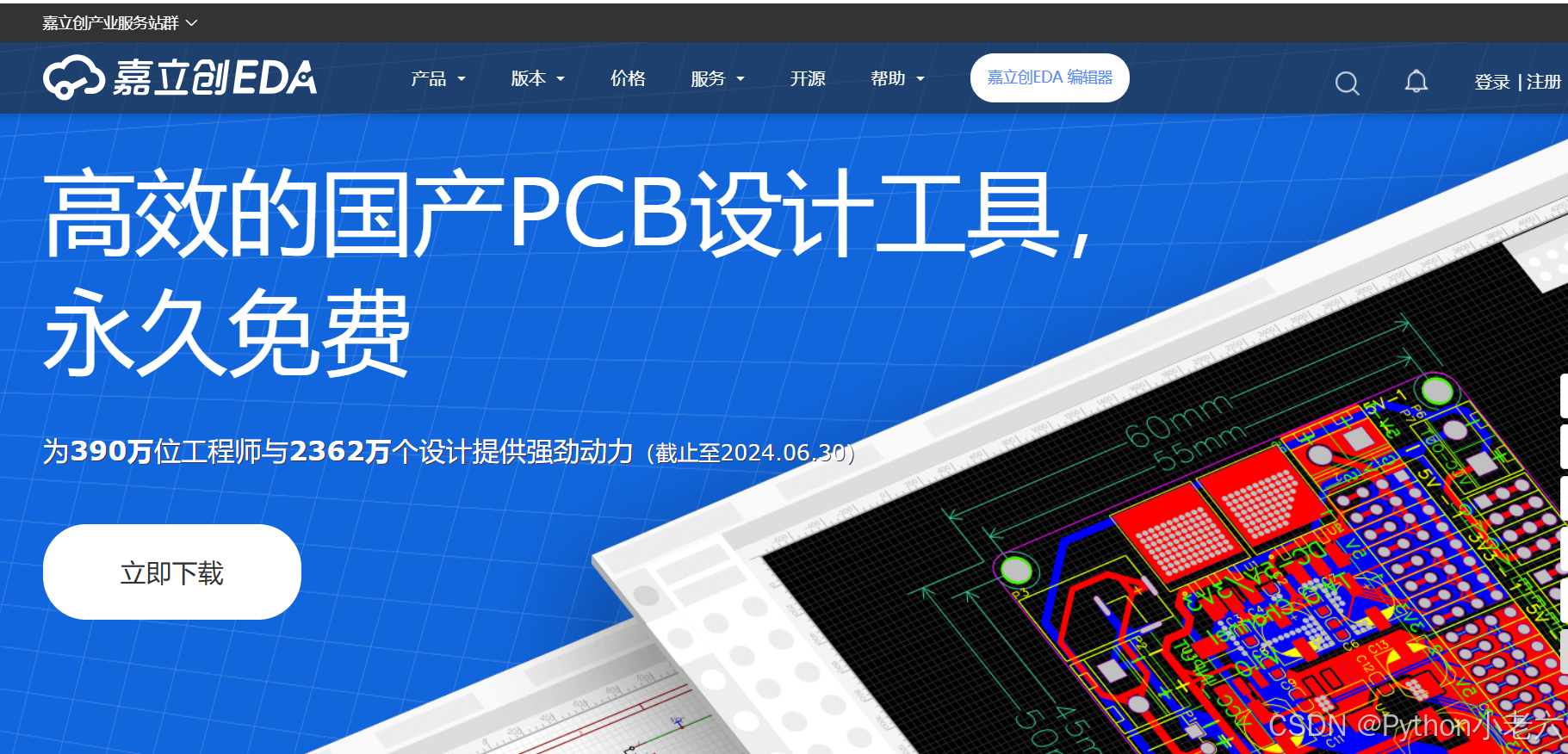

现在大家都用国产的嘉立创eda软件来进行对Pcb的设计和打样,所以我们也用这个来展开我们的内容.

🖥️ 第一步：关于EDA软件！

嘉立创EDA的特点：

• 国产免费：无需安装，直接网页操作，适合中小型项目。

• 元件库丰富：内置大量封装和符号库（尤其是国产元件），省去自己画封装的麻烦。

• 一键打样：设计完成后可直接在嘉立创平台下单，无缝对接生产。

其他常见EDA软件对比：

• Altium Designer：功能强大但昂贵，适合企业级复杂设计。

• KiCad：开源免费，适合极客和开源项目，但学习曲线陡峭。

• 立创EDA vs 嘉立创EDA：实为同一软件，名字差异源于品牌整合，放心用！

选软件逻辑：

• 新手/简单项目：嘉立创EDA（省时省力）。

• 复杂多层板/高速信号：Altium Designer或Cadence。

---

📝 第二步：原理图设计——画电路的“思维导图”

核心任务：用符号和连线表达电路逻辑，就像画电路的关系网。

操作要点：

1. 拖放元件：从库中搜索元件（如STM32芯片、电阻电容），拖到画布上。

2. 连线：用导线（Wire）连接元件引脚，注意电源符号（VCC/GND）别漏！

3. 标注网络标签：复杂连线可用网络标签（Net Label）代替直接连线，让图纸更清晰。

4. 检查ERC：用“电气规则检查”揪出未连接的引脚或短路问题。

避坑指南：

• 别用错封装：原理图符号和PCB封装要一一对应（比如0805电阻符号对应0805焊盘）。

• 分模块设计：复杂电路分成多个子图纸（如电源模块、MCU模块）。

---

🎨 第三步：PCB设计——从图纸到真实板子的“雕刻”

关键步骤：

1. 导入网表：将原理图元件和连接关系导入PCB编辑器。

2. 布局（像摆积木）：

   • 模块化布局：把相关元件聚在一起（如MCU和周边电阻、晶振放近）。

   • 留出散热空间：大功率元件（如MOS管）周围别塞太满。

3. 布线（走迷宫游戏）：

   • 电源线优先：先布粗线（比如1mm宽给电源），再布信号线（0.2mm~0.3mm）。

   • 避免直角走线：高频信号线用45°或圆弧拐角，减少信号反射。

4. 铺铜（防干扰神器）：在空白区域铺接地铜皮，屏蔽干扰。

5. DRC检查：用嘉立创的在线规则检查工具，确保线距、孔径等符合生产要求。

嘉立创贴心功能：

• 自动布线（慎用）：适合简单板子，复杂电路还是手动更靠谱。

• 3D预览：360°看板子实物效果，检查元件是否“撞车”。

---

🏭 第四步：打样——把你的设计变成实物

操作流程：

1. 导出Gerber文件：在嘉立创EDA一键生成（包含各层线路、钻孔等信息）。

2. 上传下单：

   • 登录嘉立创官网，上传Gerber文件，系统自动解析层数和参数。

   • 选择板子参数：层数（默认2层）、板材（FR4）、厚度（1.6mm）、表面工艺（如沉金、喷锡）。

3. 付款等收货：

   • 价格：5片10cm×10cm板子约20元（新手优惠价,领取卷后就免费！每月两次！）。

   • 交期：普通工艺3~5天，加急24小时（加钱就行）。

新手建议：

• 首单免费：嘉立创常推“免费打样”活动，薅羊毛别错过！

• 先做DFM检查：用嘉立创的在线工具查板子是否符合工艺要求，避免翻车。

---

🔧 第五步：到手焊接——让元件“安家落户”

工具准备：

• 手工焊接：烙铁（推荐调温款）、焊锡丝、镊子、助焊剂。

• 贴片元件：热风枪（焊BGA或QFN芯片）、焊台。

焊接顺序：

1. 先贴片后插件：用烙铁或回流焊机焊接贴片元件，再插装大元件。

2. 小元件优先：先焊电阻电容，再焊芯片（避免大元件挡住视线）。

避坑指南：

• 防静电：戴静电手环，尤其是焊MOS管、CPU等敏感元件。

• 别堆锡：焊点饱满但不过量，避免短路（用吸锡带清理多余焊锡）。

---

🔍 第六步：功能验证——你的电路“活”了吗？

测试流程：

1. 目检：用放大镜看焊点是否虚焊、短路。

2. 上电前测：万用表量电源和地是否短路（避免通电炸芯片！）。

3. 分模块测试：

   • 电源模块：测输出电压是否稳定（比如5V是否准确）。

   • 信号模块：用示波器看波形是否正常（如晶振起振、PWM信号输出）。

4. 整机验证：烧录程序，测试所有功能（如按键响应、屏幕显示、通信是否正常）。

翻车急救：

• 芯片发烫：立刻断电！检查电源反接或短路。

• 信号异常：查布线是否干扰大（如时钟线旁边有电源线）。

---

🌟 总结：从设计到实物的关键逻辑

1. EDA是笔，原理图是草稿，PCB是施工图。

2. 打样是印刷，焊接是装修，测试是验收。

3. 迭代是常态：第一版大概率有问题，改完Gerber再打一版！

举个栗子🌰： 你用嘉立创EDA画了个LED闪烁板，打样回来焊好元件，上电后LED不亮？

• 排查：查电源电压→测晶振波形→看程序是否烧录成功→发现焊反了LED极性→翻面重焊→成功点亮！

💡 记住：每个硬件工程师都是踩坑长大的，大胆设计，小心验证！
