16QAM误码率与格雷映射：推导AWGN中格雷编码星座映射的理论16QAM误码率（BER）研究

1. 引言

2. 16QAM基本原理

3. 格雷映射

4. AWGN信道下的误码率推导

5. 仿真与理论对比

6. 结论

📚2 运行结果

🎉3 参考文献

🌈4 Matlab代码实现

⛳️赠与读者

👨‍💻做科研，涉及到一个深在的思想系统，需要科研者逻辑缜密，踏实认真，但是不能只是努力，很多时候借力比努力更重要，然后还要有仰望星空的创新点和启发点。当哲学课上老师问你什么是科学，什么是电的时候，不要觉得这些问题搞笑。哲学是科学之母，哲学就是追究终极问题，寻找那些不言自明只有小孩子会问的但是你却回答不出来的问题。建议读者按目录次序逐一浏览，免得骤然跌入幽暗的迷宫找不到来时的路，它不足为你揭示全部问题的答案，但若能让人胸中升起一朵朵疑云，也未尝不会酿成晚霞斑斓的别一番景致，万一它居然给你带来了一场精神世界的苦雨，那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

或许，雨过云收，神驰的天地更清朗.......🔎🔎🔎

💥1 概述

16QAM误码率与格雷映射：推导AWGN中格雷编码星座映射的理论16QAM误码率（BER）研究

1. 引言

16QAM（16 Quadrature Amplitude Modulation，16正交振幅调制）是一种常用的多进制调制方案，因其较高的频谱利用率和良好的抗噪声性能，被广泛应用于各种无线通信系统，例如Wi-Fi、LTE等。本文将详细推导在高斯白噪声（AWGN）信道中，采用格雷编码星座映射的16QAM调制技术的理论误码率（BER）。

2. 16QAM基本原理

星座图：16QAM使用一个4x4的星座图表示信号点，每个点代表一个特定的信号符号。星座图的横轴和纵轴分别表示两个正交的载波信号，通过调整两个载波信号的幅度和相位来表示不同的信号点。
符号映射：将输入的数字数据分成4位一组，每组对应星座图中的一个信号点。每个信号点代表一个特定的幅度和相位组合。
调制：将每组数据映射到对应的星座图信号点，并通过正交调制将两个载波信号叠加在一起，形成调制后的信号。
解调：接收端通过解调将接收到的信号分离成两个正交的载波信号，并根据接收到的信号点在星座图中找到对应的数据。

3. 格雷映射

格雷映射是一种将比特序列映射到16QAM星座点的技术，旨在最小化相邻符号间的比特差异，从而减少误码传播。16QAM的格雷映射规则如下表所示：

十进制	格雷码
0	0000
1	0001
3	0011
2	0010
4	0110
5	0111
7	0101
6	0100
8	1100
9	1101
11	1111
10	1110
12	1010
13	1011
15	1001
14	1000

4. AWGN信道下的误码率推导

在高斯白噪声信道中，接收到的信号可以表示为：

r = s + n

其中，r为接收信号，s为发送信号，n为高斯白噪声。

误码率（BER）是指在接收信号中出现的错误比特数占总比特数的比例。对于16QAM调制，每个符号携带4比特信息，因此误码率可以表示为：

BER = 误比特数 / 总比特数

假设符号能量为Es，噪声功率谱密度为N0，则信噪比（SNR）可以表示为：

SNR = Es / N0

在高斯白噪声信道中，16QAM的理论误码率可以通过以下公式推导：

误符号率（SER）为：

SER = 2 * (1 - 1/sqrt(M)) * Q(sqrt(3 * SNR / (M - 1)))

其中，M为调制阶数（对于16QAM，M=16），Q函数为高斯误差函数。

误比特率（BER）可以表示为：

BER = SER / log2(M)

将SER的公式代入BER的公式中，得到：

BER = (2 * (1 - 1/sqrt(16)) * Q(sqrt(3 * SNR / (16 - 1)))) / log2(16)

BER = (2 * (1 - 1/4) * Q(sqrt(3 * SNR / 15))) / 4

BER = (3/2 * Q(sqrt(SNR / 5))) / 4

BER = (3/8) * Q(sqrt(SNR / 5))

5. 仿真与理论对比

为了验证理论推导的正确性，可以通过MATLAB进行仿真。仿真步骤包括：

生成随机二进制序列。
根据格雷映射为每个16-QAM星座符号分配4位组。
添加高斯白噪声。
16-QAM符号的解调。
每十进制去映射到格雷转换。
计算误码数。

6. 结论

通过理论推导和MATLAB仿真，可以验证在AWGN信道中采用格雷编码星座映射的16QAM调制的理论误码率。仿真结果表明，随着信噪比的增加，误码率逐渐降低，与理论推导结果一致。因此，16QAM是一种性能优良的调制方案，在实际应用中具有广泛的应用前景。

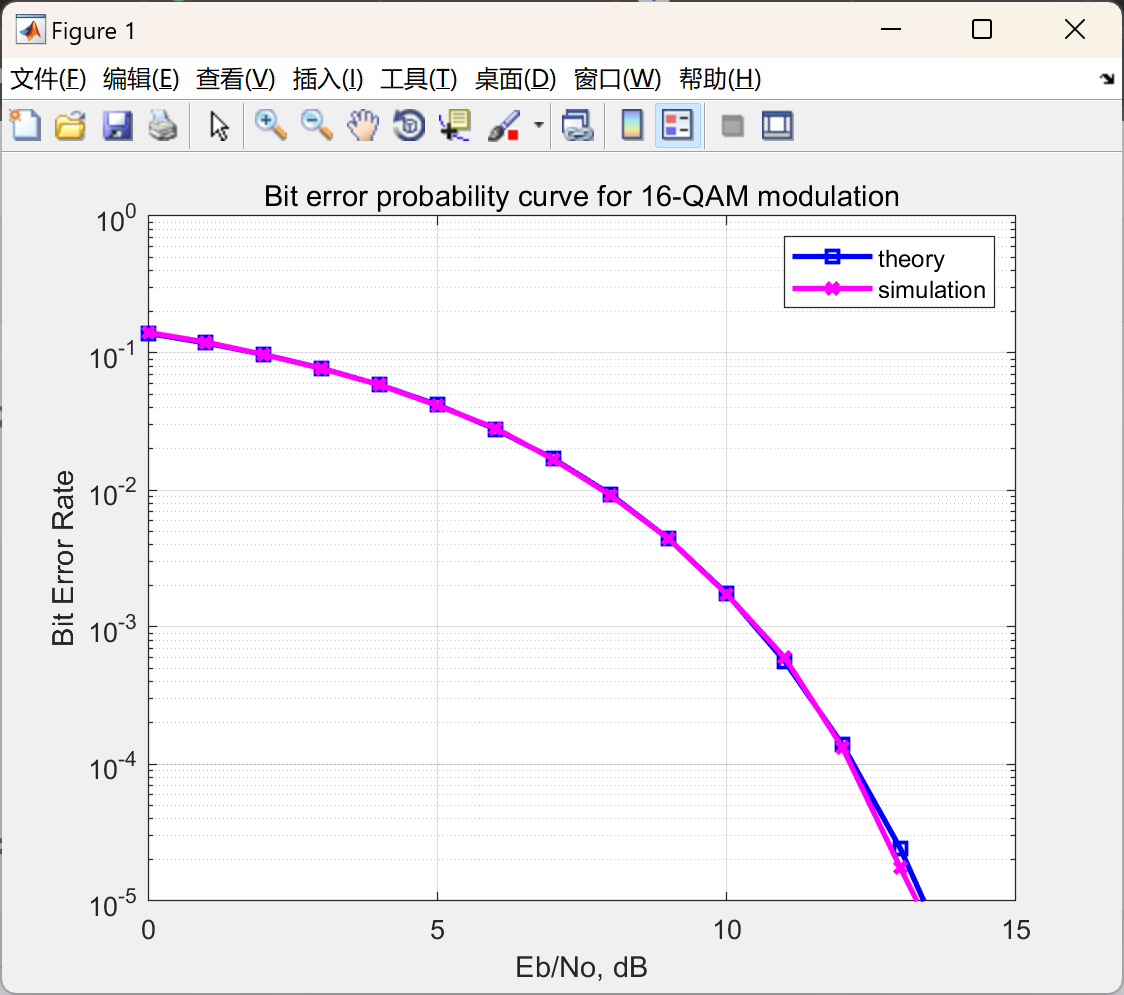

📚2 运行结果

部分代码：

% Bit Error Rate for 16-QAM modulation using Gray modulation mapping

clear
N = 10^5; % number of symbols
M = 16; % constellation size
k = log2(M); % bits per symbol

% defining the real and imaginary PAM constellation
% for 16-QAM
alphaRe = [-(2*sqrt(M)/2-1):2:-1 1:2:2*sqrt(M)/2-1];
alphaIm = [-(2*sqrt(M)/2-1):2:-1 1:2:2*sqrt(M)/2-1];
k_16QAM = 1/sqrt(10);

Eb_N0_dB = [0:15]; % multiple Es/N0 values
Es_N0_dB = Eb_N0_dB + 10*log10(k);
