💥1 概述

风光储互补微电网建模与仿真分析研究

一、风光储互补微电网的定义与组成结构

风光储互补微电网是一种集成风力发电、光伏发电和储能技术的分布式能源系统，既能独立运行（孤岛模式），又能与主电网并网运行，实现能源的高效利用与供需平衡。其核心在于通过多能互补与智能控制，平抑可再生能源的波动性，提升供电可靠性和电能质量。

组成结构：

发电单元：
- 风力发电系统：包括风力发电机、升压变压器、滤波器、逆变器等，通过捕获风能转化为电能，并接入微电网。
- 光伏发电系统：由光伏电池板、MPPT（最大功率点跟踪）控制器、逆变器组成，将太阳能转换为直流电后并入交流母线。
储能系统：
- 混合储能技术：通常采用蓄电池（如锂离子电池）和超级电容组合，前者应对低频功率波动，后者处理高频瞬态需求。
- 双向变流器：实现储能系统的充放电控制与功率调节。
控制与管理单元：
- 微电网控制器（MGCC） ：负责能量调度、运行模式切换（并网/孤岛）及故障保护。
- 能量管理系统（EMS） ：优化储能充放电策略，协调多源出力。
配电与负载：
- 包括本地负载（如居民用电）和重要负载（需不间断供电），部分系统集成柴油/燃气发电机作为备用电源。

二、建模方法

风力发电单元建模：
- 机械模型：基于风机叶片的空气动力学特性，建立功率与风速的关系式，如：

其中v为实时风速，k为风能利用系数。

电气模型：双馈感应发电机（DFIG）或永磁同步发电机（PMSG）的dq轴等效电路，结合最大功率跟踪（MPPT）控制策略，如扰动观察法。

光伏发电单元建模：

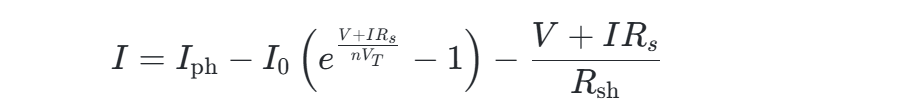

- 单二极管模型：模拟光伏电池的I-V特性，表达式为：

其中Iph为光生电流，I0为反向饱和电流，Rs和Rsh分别为串联和并联电阻。

MPPT控制：采用电导增量法（Incremental Conductance）或扰动观察法（P&O）动态调整工作点，最大化输出功率。

储能系统建模：
- 电池模型：基于等效电路模型（如Thevenin模型）或经验公式（如Peukert方程），考虑容量衰减和充放电效率。
- 混合储能控制策略：通过低通滤波器分离功率波动的高频与低频分量，超级电容响应瞬态需求，蓄电池处理长期能量平衡。

三、仿真工具与平台对比

工具	优势	局限性	适用场景
MATLAB/Simulink	支持详细动态建模，丰富的电力系统库（如SimPowerSystems），适合控制策略验证	计算量大，实时性较差	系统级仿真、算法开发
HOMER	擅长容量优化与经济性分析，支持多场景配置对比	无法模拟实时能量管理，模型简化较多	前期规划与成本评估
RTDS	实时硬件在环（HIL）仿真，适用于高精度保护与控制策略测试	硬件成本高，配置复杂	电网交互与故障分析
PSCAD/EMTDC	电磁暂态仿真精度高，适合电力电子设备建模	学习曲线陡峭，模型搭建耗时	逆变器与变流器特性分析

四、协调控制策略研究现状

并网模式：
- PQ控制：微电网按主网调度指令输出固定有功/无功功率，确保并网点（PCC）电压和频率稳定。
- VSG（虚拟同步机）控制：模拟同步发电机的惯性和阻尼特性，提升电网稳定性。
孤岛模式：
- 下垂控制：通过调整频率-功率（f-P）和电压-无功（V-Q）特性，实现多源功率分配。
- 混合储能协同：超级电容平抑短时波动，蓄电池维持长期能量平衡，结合模糊逻辑或模型预测控制（MPC）优化充放电策略。
模式切换策略：
- 预同步并网技术：通过相位和频率匹配实现无缝切换，减少暂态冲击。
- 黑启动能力：在孤岛模式下优先恢复重要负载供电，依赖储能系统的快速响应。

五、仿真分析关键指标

电能质量：
- 电压波动率（≤2%）和频率偏差（±0.2 Hz）。
- 总谐波畸变率（THD） ：PCS（功率转换系统）输出THD需低于5%。
稳定性：
- 功率平衡能力：可再生能源出力与负载需求的动态匹配度。
- 低电压穿越（LVRT） ：故障期间维持并网能力，电压跌落至20%时持续0.15秒。
经济性：
- 平准化度电成本（LCOE） ：综合投资、运维与储能寿命的成本评估。
- 可再生能源渗透率：风光发电占比≥70%为高渗透系统。
环保性：
- 碳排放减少量：相比传统电网的CO₂减排比例。
- 储能循环效率：锂离子电池通常≥90%，超级电容≥95%。

六、研究展望

模型精细化：融合天气预测与设备老化因素，提升模型与实际运行的一致性。
智能算法应用：强化学习（RL）与数字孪生技术优化实时调度。
混合能源扩展：整合氢能、生物质能等多能互补，提升系统灵活性。
标准化与产业化：推动微电网设计规范与商业模式创新，促进规模化应用。

通过上述分析可见，风光储互补微电网的建模与仿真需兼顾多学科交叉，未来研究应聚焦于高精度建模、智能控制与商业化落地，以支撑能源转型与碳中和目标的实现。

📚2 运行结果

2.1 模型搭建

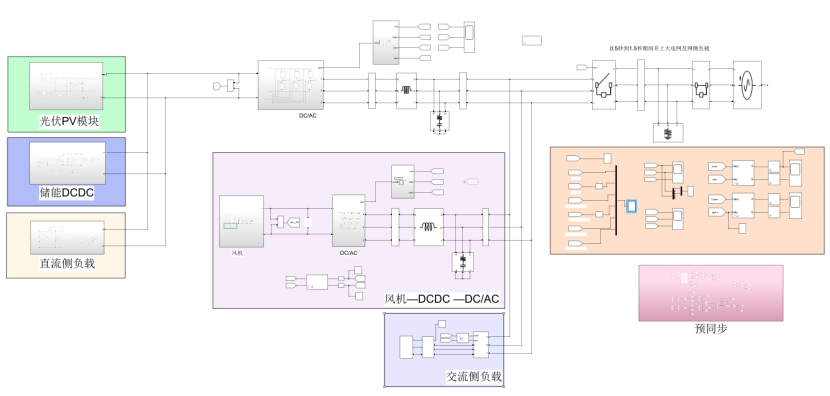

基于MATLAB/Simulink平台构建风光储互补型微电网仿真架构如图所示。系统拓扑自左至右依次包含：光伏发电单元、储能系统及直流母线模块，经三相电压源型逆变器（VSI）实现直流-交流电能转换，并通过LCL滤波电路抑制谐波后接入配电网侧；风电场采用DC/DC Boost功率变换器实现直流母线电压抬升，再经三相逆变环节接入交流母线，交流侧负载直接并联于公共耦合点（PCC）；系统右侧为10kV等级大电网，仿真过程中于0.5~1.5秒时段切入恒功率负荷。下文将针对各子系统的建模方法、控制策略及参数配置展开系统性分析。

2.2 光伏模块

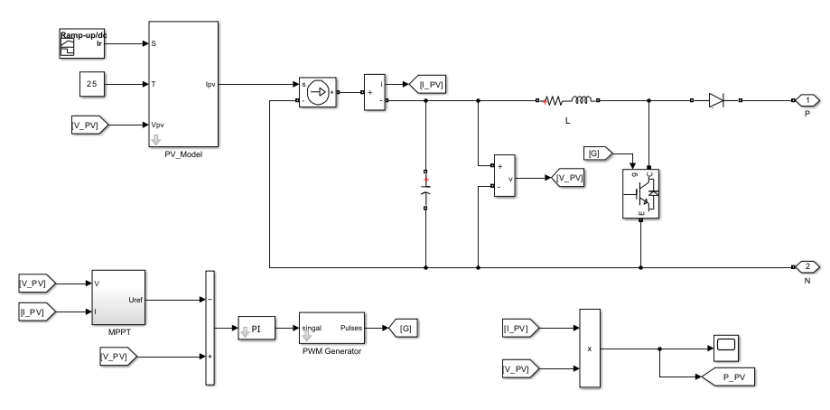

光伏子系统拓扑如图1所示，其核心为光伏PV建模模块。该模块以光伏阵列有效面积（A）与工作温度（T）为输入参数，其中环境温度恒定为25℃，辐射强度S随时间动态变化：0~0.75秒时段内设定为795W/m²，0.75秒后跃升至1000W/m²（辐射强度变化曲线如图2所示）。通过光伏数学模型计算获得直流输出电压，经Boost功率变换电路升压处理后接入直流母线。系统采用扰动观察法（P&O）实现最大功率点跟踪（MPPT）控制，确保光伏阵列始终工作于最大功率输出状态。仿真结果如图3所示，0~0.75秒时段内受限于入射辐射强度，MPPT控制使输出功率稳定在500~600kW区间，0.75秒后随着光照强度增强，系统输出功率同步提升。

图1 光伏simulink模型图

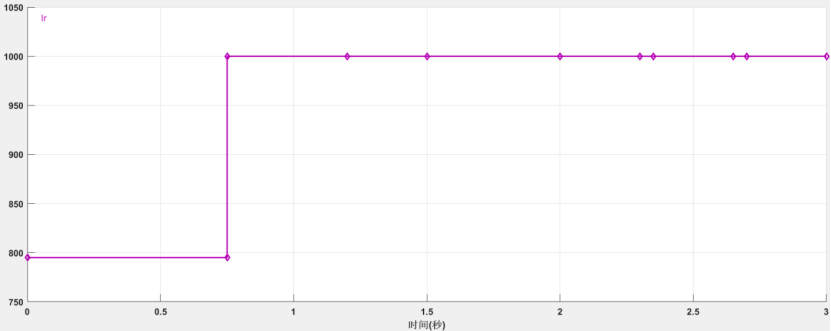

图2 光伏辐射强度图

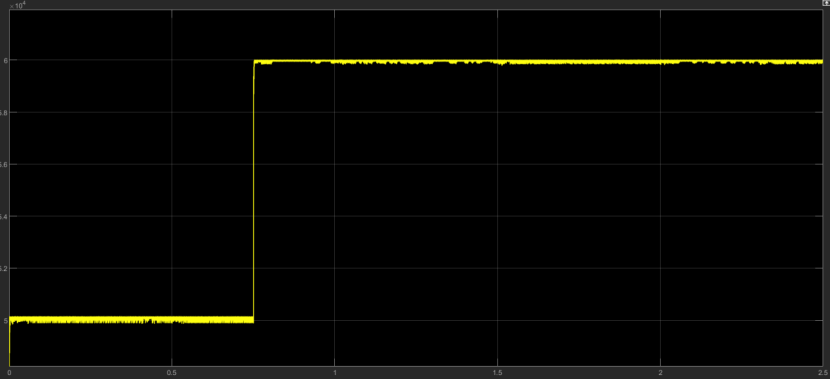

图3 光伏输出功率

2.3 储能电池模块

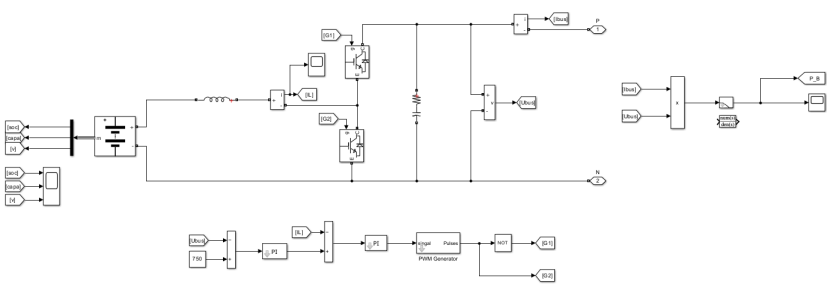

储能电池经滤波电路实现电压稳态调节后，生成直流母线电压。该电压通过双向Boost功率变换电路进行二次升压处理，并经二次滤波环节抑制高频纹波。基于直流母线电压外环-电池电流内环的双闭环控制策略，系统生成驱动信号G1和G2，用于调控IGBT功率器件的通断时序，最终实现稳定电压输出。

2.4 风机模块

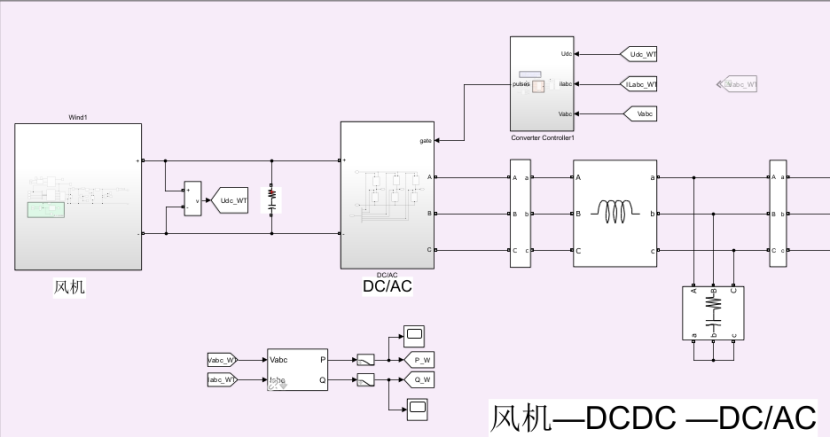

风机功率变换拓扑如图9所示。风力发电机组输出的直流电压经DC/AC逆变器转换为三相交流电后，通过滤波电路与并网接口单元接入配电网，实现电能向电网的可靠馈送。

图9 风机模块simulink图

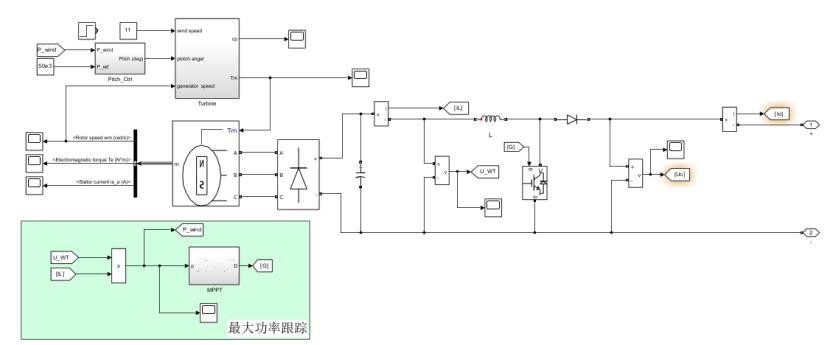

风机控制模块的拓扑结构如图10所示。其能量转换路径与光伏系统类似，均采用最大功率点跟踪（MPPT）控制策略，经LCL滤波电路及Boost升压电路处理后，输出稳定的直流母线电压。具体机型参数配置详见图11，其中永磁同步发电机（PMSG）的电气参数设定为：定子电阻0.05Ω，电感参数0.000835H，转动惯量0.192kg·m²，额定转速40rad/s。模型构建过程中，采用水动力学仿真模块进行系统级参数配置，确保机械-电气耦合特性的精确模拟。

图10 风机控制模块simulink

2.5 文档展示

本研究基于光伏发电、风力发电及蓄电池储能系统的数学模型，利用Simulink平台构建了风光储互补型微电网仿真系统。在仿真过程中，系统首先于0~0.5秒时段内模拟孤岛运行模式，随后在0.5~1.5秒时段切换至并网运行状态，接入主电网及配网负载。研究重点围绕微电网功率平衡特性展开，通过量化分析验证了孤岛/并网双模式下的功率守恒机制，并针对并网后的功率分配路径进行了动态追踪。论文核心章节系统阐述了各子模块的建模逻辑与参数优化策略，结合仿真波形与数据曲线，深入解析了系统响应特性与能量管理效果。该研究成果在微电网稳定性分析、多能源协调控制等领域具有重要参考价值，为后续工程实践提供了理论支撑。
