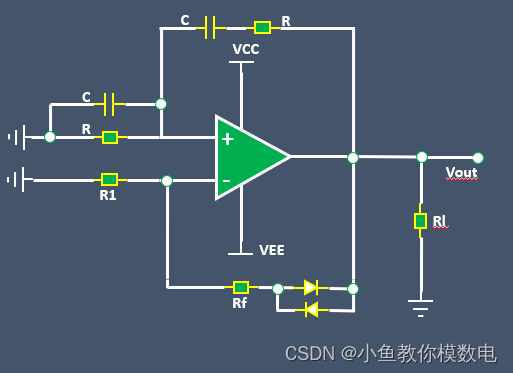

今天和大家分享下运放自激振荡的电路,它的电路如下图所示,它和我们之前的运算放大电路最大的区别就是在同相端引入了一个带通滤波器。
运放产生自激振荡主要包含两个回路:选频网络,就是我们前面说的带通滤波器,就是运放正相端的那RC,他决定着自激振荡信号的频率,f0=12πRC,一般我们产生1MHZ以下的信号是可行的。
然后就是稳幅网络,就是运放反相端的电阻和二极管,需要注意的是二极管在这里是充当一个非线性环节,流过二极管的电流增大时,其动态电阻rd变小,反之变大,从而稳定输出信号的幅值,但是我们这里的放大倍数Au=1+Rf+rdR1 ,其中rd为二极管的动态电阻,阻值随电流变化而变化,由于自己振荡电路起振和幅值平衡条件是Au≥3
运放自激振荡产生正弦波的原理就是如果运放的同相端有个很小的信号,,那么这个信号通过负反馈放大电路进行放大,然后再通过RC的带通滤波器到同相端,通带频率为f0,并且f0满足f0=12πRC,这样小信号会逐步放大,变成大信号,从而在输出会产生一个频率为f0的振荡信号。
下面我们来实际看一下自激振荡电路的实测波形以及一些参数对其的影响
