一项目简介

   饮水机在上世纪90年代兴起，随这百姓的生活水平的提高，越来越多的大小家电开始进去千家万户，饮水机作为小家电，热度也逐年攀升。为了满足百姓的饮水习惯和对饮水标准的提高，许多商家在饮水机领域的技术与资金的投入也越来越多，从实现基础的水加热功能到可以实现加热与制冷效果的多功能饮水机。在社会经济发展蓬勃的今天，百姓对不再追求基本的生活和生存，而是更多的追求健康。既然有需求，那就有市场，所以我们需要一款能满足百姓对饮水健康的要求、满足百姓对饮水多项功能需求、和节省能源的智能饮水机。但往往如此高端的饮水机的价格也会随着技术的投入而变得水涨船高，普通家庭可能不愿意花费这项资金。有需求，就会有市场，因为有人想要价格亲民、功能强大的饮水机，所以我设计了这款饮水机。这款饮水机功能强大但是价格亲民，利用单片机来控制加热电阻的升温，从而做到来对水进行加热；在液晶显示屏中可以向用户展示一些基本的数据（水的温度、出水量、当前模式等）,这会提升用户体验，也让人机交互变的更加直观和直接。这款饮水机有自动模式和手动模式两种使用模式。这款饮水机还具备了许多面对紧急事件的应急方法，如：1、水箱没有水的时候仍然在使用2、水无法加热3、报警提醒饮水机主人给饮水机加水以保证其该饮水机的安全。应急方法会使这款饮水机的安全性大大提高，以保证使用者的安全。

关键词：智能饮水机 单片机 饮水安全

设计任务与要求

研究内容与目标
第一，以前的饮水机功能过于简单，只有普通的把水烧开的功能。
第二，反复多次的加热至烧开的这个过程，会导致水中的微量元素和矿物质产生沉淀或者产生化学变化，这会让饮水机的内部因为长期使用而产生水垢和变脏，饮用水的水质也会变差。
第三，功能单一，不能满足用户对水温多样需求，比如冲泡咖啡时，水温应该在80℃左右，沏茶温度应为65℃左右。
于是设计出来的这一款的饮水机要有防止水被反复加热设计、用户可以自己调节想要的水的温度，还要有一定的应急和安全措施。还要增加饮水机的的功能，比如自动模式、手动模式等。做到智能化水平更高，安全性更强。
于是便得出了本设计的设计要求与目标：智能、安全。

二、系统方案设计

  

2.1设计方案原理设想

   系统软件将采用分模块的设计方法，所以这款饮水机的软件设计部分主要有以下几个子程序模块：
1、水位采集子程序
2、调节温度子程序
3、继电器控制电磁阀、加热电阻丝子程序
4、数据显示子程序

   这款饮水机将使用C语言开发来实现。
   系统硬件将采用以单片机为核心，通过处理按键选择的模式信心、温度传感器采集的水温信息、水位检测传感器采集的水位的信息之后，把这些信息显示在LCD液晶显示屏上，还会根据这些信息，判断饮水机当前是否时安全使用状态，比如出现干烧情况后会提示报警声等。
   按下不同的按钮可以切换不同的功能模式，比如按下KEY3可以切换手动模式和自动模式。通过将按下按键的一刻来改变按键端口的高低电平，将高低电平是做某种模式的开启，经单片机处理后，进入不同的工作模式状态。

2.2需求分析

   本饮水机硬件部分由STC89C52单片机、显示电路、温度传感器模块、液晶显示器、按键设计、液位检测、继电器控制部分、报警电路组成。实现各个硬件之间的连接，以下是我本饮水机系统功能的要求：
1、可以获得当前模式、水温和水量等数据：
使用DS18B20这一款数字温度传感器，实现温度传感器模块对温度的采集。
2、可以将当前模式、水温和水量等数据显示给用户，方便用户了解：
采用LCD1602显示屏模块实现对采集数据的显示，提高用户体验，让人机交互更加方便直观。
3、可以获得当前饮水桶的水量、防烧干措施：
使用了液位传感器来时刻检测水位的改变，防干烧措施则是。当单片机检测到水箱内的水位过低时，会启动蜂鸣器鸣叫和让LED灯亮起，提醒用户。
4、通过简单操作，切换多种功能模式：
饮水机模式（自动模式、手动模式、自定义模式）的选择和饮水机水温设置可以利用按下重置按钮实现。用户可以通过按下重置按钮，选择不同的模式、水温和出水量（出水量默认为200ml），满足用户不同的需求。
5、检测到出水口处有杯子（物体）后，才能出水：
使用电磁式继电器控制它里面的常闭触点和常开触点，在检测到杯子后，线圈有电流经过，吸引弹簧取消弹簧的压力让阀口打开来。
6、有自动模式和手动模式（检测到杯子后，按下即可出水）：
通过按键的按下步骤来设置不同模式的按键逻辑。通过主芯片与各类传感器的共同协调合作，本款饮水的功能才能更好的完善。通过分析了饮水机的功能后，我将对本饮水机系统进行大概的框架描画。本饮水机整体设计思路如图2.1

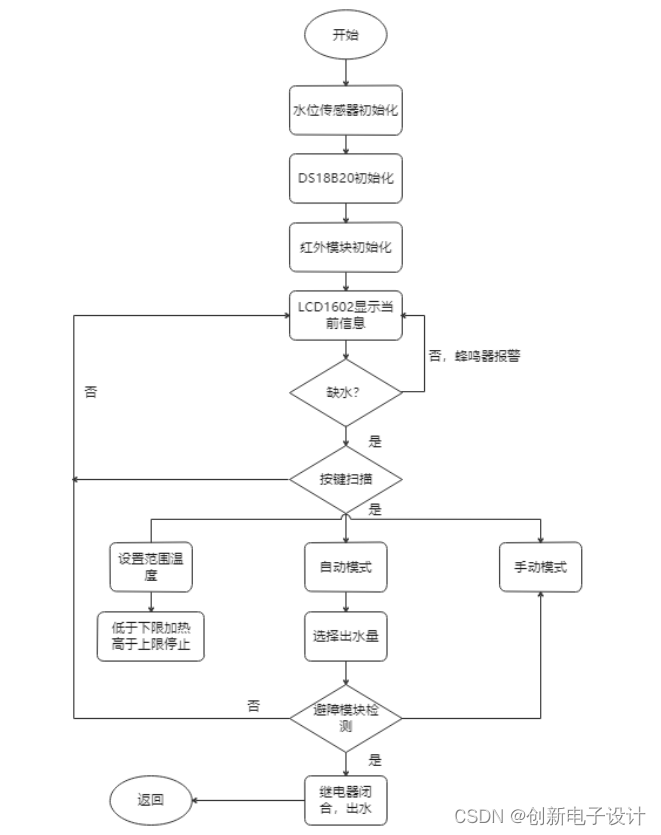

图2.1 饮水机整体设计

2.3系统框图

   当饮水机开机运行时，各类的传感器和模块也在运行，比如液位检测在检测水位，计算出水位高度；温度传感器模块检测温度，确保加热电阻模块是否工作；按键模块选择当前的冲泡模式（沏茶模式、泡茶模式）后，确定水温的最高温。报警模块在水位过低时，停止加热功能后响起报警音并亮起警示灯；电磁阀控制出水口的。为了实现上述需求，构建的系统框图，如图2.2所示：

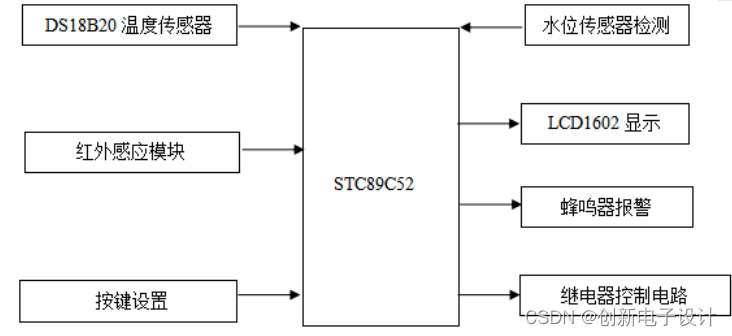

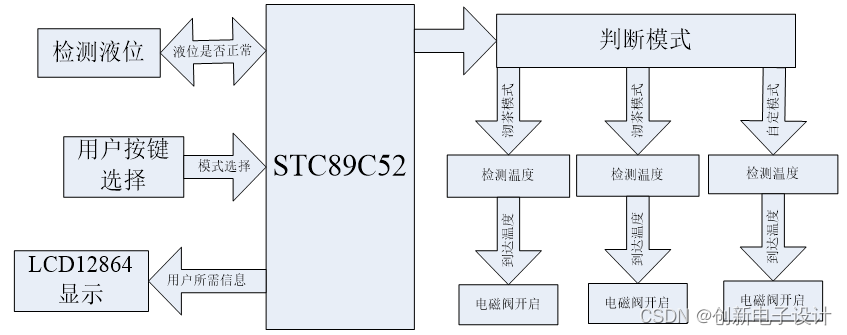

图2.2系统框图

2.4系统硬件设计框架

图2.4 系统硬件设计框架

三、硬件电路设计

3.1 51单片机最小系统

   由STC89C52单片机的使用说明书可以知道，这款单片机类型具有高性能、低功耗的特点。这款单片机可以用来制作很多功能，因此可以适用于不同的项目。晶振电路和复位电路组成本单片机的最小系统，复位功能可以让单片机回复到初始状态，晶振则可以产生稳定的脉冲信号，其中，复位电路如图3.1.1所示。

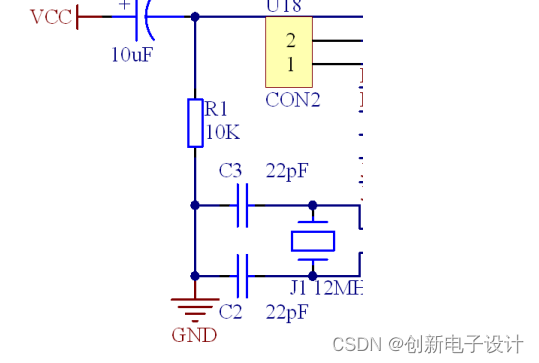

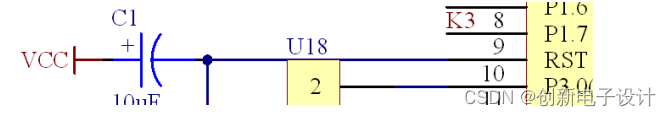

图3.1.1复位电路

   单片机复位过程中，在复位端口会出现高电平信号且多于2个或者2个以上的机器周期。使用11M晶振可以计算出标准的波特率，9600。晶振电路图如下图3.1.2所示。

图3.1.2晶振电路原理图

3.2 温度检测部分

   饮水机十分重要的一个功能就是检测水是否沸腾（或者达到预设温度），因此，使用一个温度传感器当作一个是否决定加热的开关就变得尤为重要，再加上要让饮水机具有智能的效果，那进行水温的调节就必不可少，因此我没有选择传统的温度传感器，而是选择了DS18B20数字温度传感器，它具有直接得到被检测物体（气态、液态）的温度，而且可以通过简单的代码设置，就可以实现数据的读取。这款温度传感器的读入或者输出，只需要一根单线接口，这是十分方便的。
   使用DS18B20可以是整个系统简单和可靠，也提高用户的使用体验。由使用说明书可知，DS18B20检测温度范围为-55°~125℃，且可以提供较高精度的数值，可以正好满足设计的要求并且价格比较实惠，所以这个设计所采用的是D S18B20为温度检测部分为核心装置。
因为该传感器的输出电路较小，所以需要加上一个4.7k以上的上拉电阻，从而确保数据传输。温度检测电路如图3.2所示。

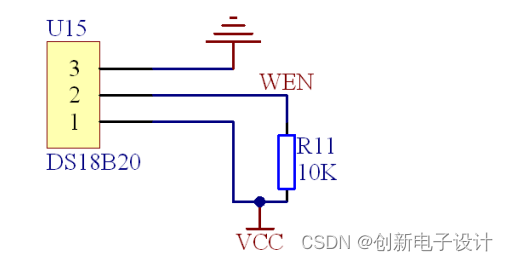

图3.2 温度检测电路原理图

3.3按键设计

   按下KEY1可以进入自动模式，在此模式下，可以通过KEY2、KEY3键可以对水温的上限和下限进行设置，同时也可以为KEY4的手动模式这两种模式中，对出水量进行设定（200ml-500ml），两种模式用户自己选择，KEY5为出水键。设计原理如图3.3所示。

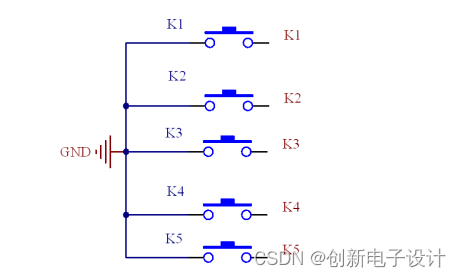

图3.3按键模块

四. 系统实现

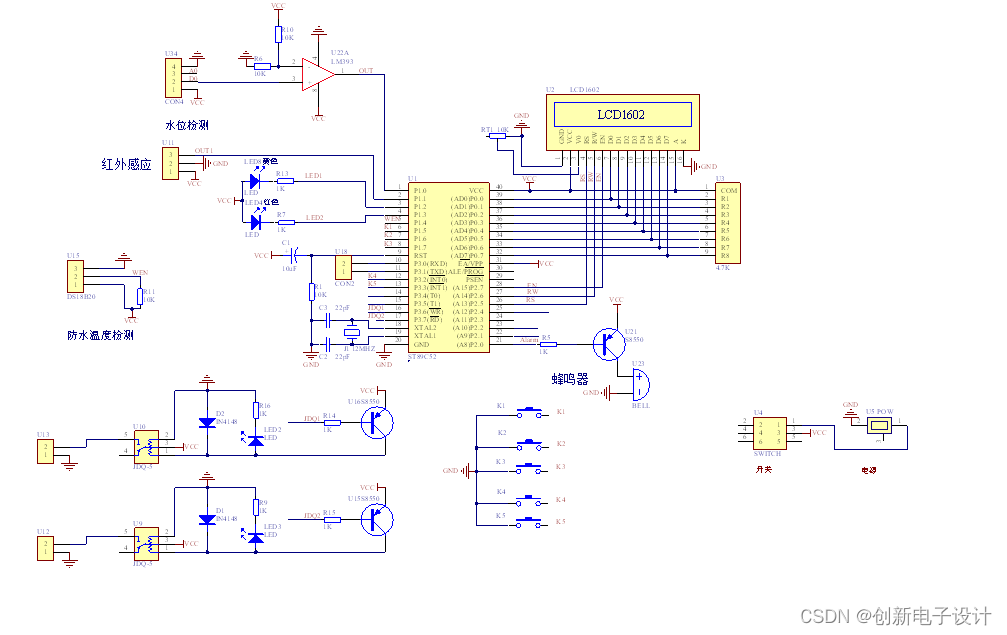

饮水机原理图

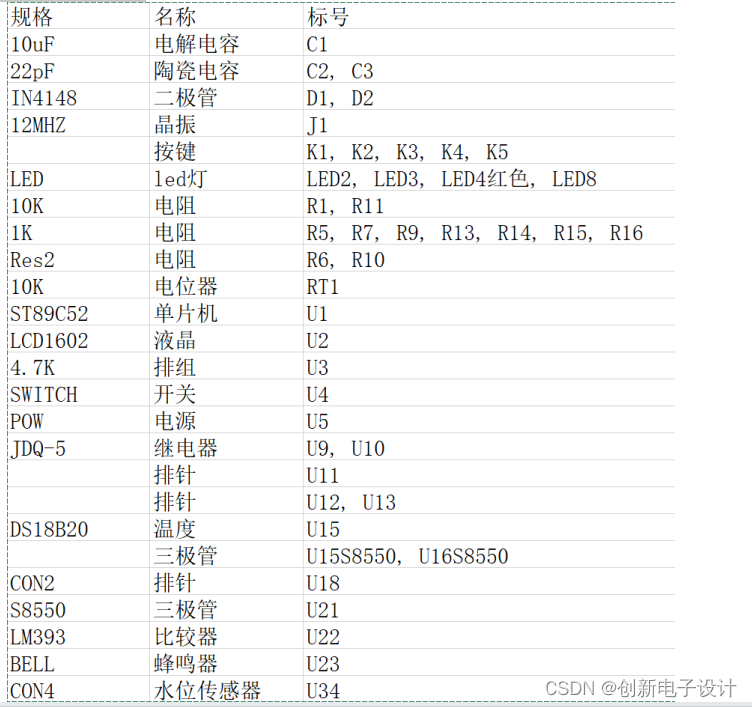

元器件清单

整体实物与各类硬件模块介绍

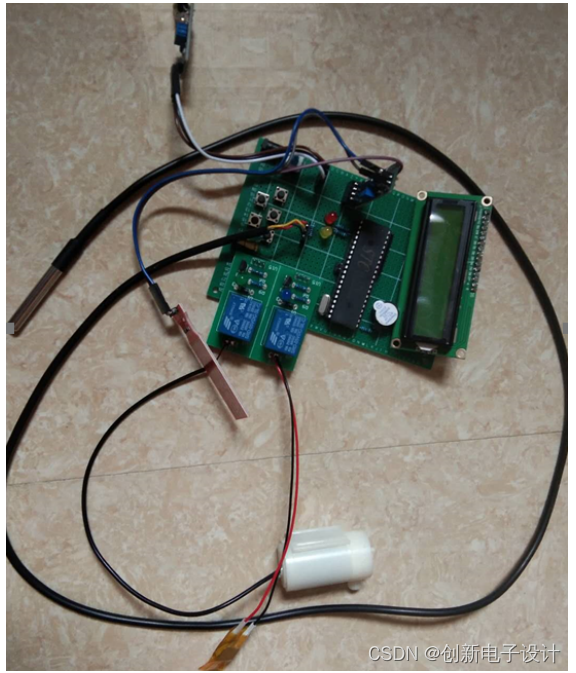

图5.1.1 整体实物图

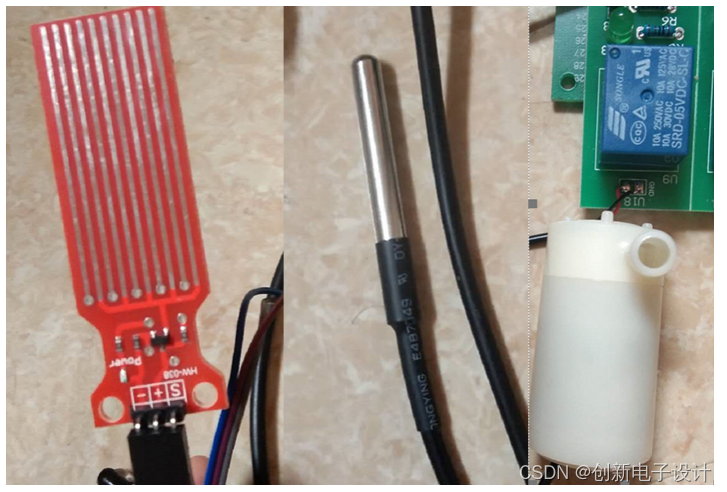

图5.1.2 水位检测模块、温度传感器模块、电磁阀模块

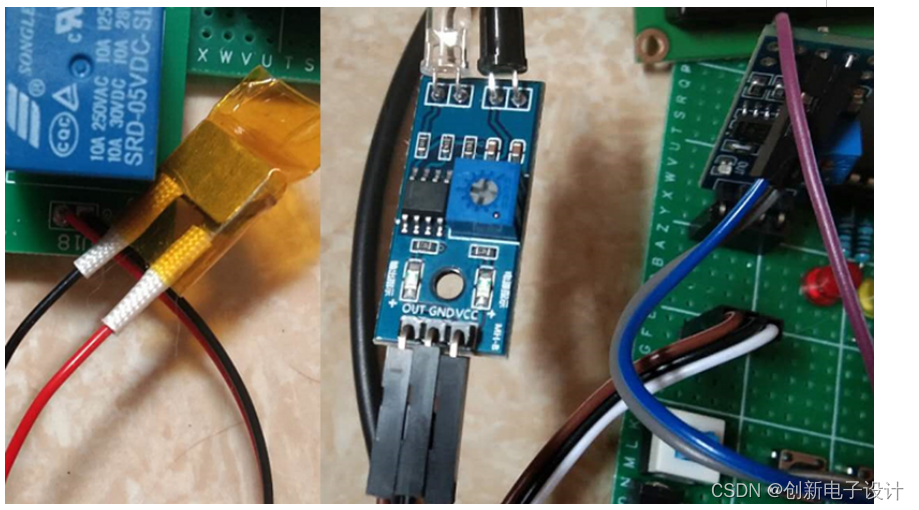

图5.1.3 加热电阻模块与红外感应模块

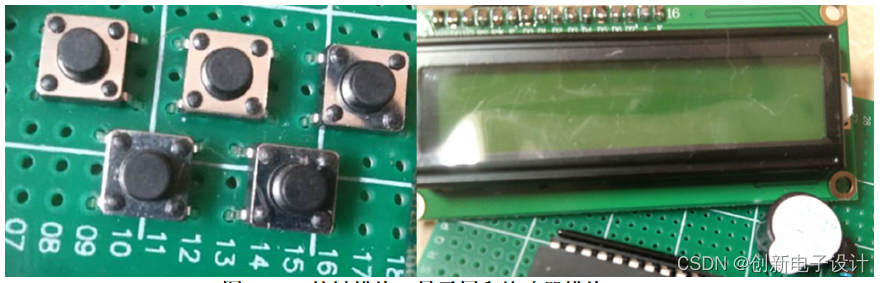

图5.1.4 按键模块、显示屏和蜂鸣器模块

五. 总结

  首先，我掌握了基本的数字逻辑电路分析和设计的知识，学会了怎么分解复杂的设计题目为多个小步骤。通过思考、研究和调查，设计初步的计划；选择元器件的参数、模拟仿真电路，慢慢摸索；并通过不断的试错和调试，不断分析每次试验的数据和结果，在电路测试中，往往需要很多时间和耐心去去慢慢排除遇到的问题，深刻体会到“牵一发而动全身”，也知道在以后的学习中，要理论与实践两手抓，才能较为顺利的完成制作的过程。最后，最重要的是共同学习的能力，与同学交流所遇到的问题，互相学习，共同进步。
  这篇文章的工作是完成了智能饮水机的设计与制作，它能够提供多种工作模式和自定义模式，以满足用户不同的需求。在未来，人们对智能电器的需求会越来越高，它让人们的生活更加方便和快捷，更具科技性。我相信，在未来智能时代的不断普及下，家电的智能化会越来越高。
  通过制作智能饮水机的过程中，思考了很多，加入了多个新功能和多个安全措施。尽管智能饮水机系统的功能相对完善，但整个作品还有以下的不足：
1、用户体验不够好
2、作品外表较为简陋
  我希望在以后，能够有机会让我不断完善整这个饮水机系统，同时还要扩展更多的整体功能，让这款饮水机的功能更多，以便满足更多的用户需求。
