基于单片机自动升旗、国旗控制系统设计

**单片机设计介绍，基于单片机自动升旗、国旗控制系统设计

一 概要

  基于单片机自动升旗、国旗控制系统设计概要如下：

一、引言

国旗作为国家的象征，其升降过程需要精确控制以体现国家的尊严和仪式感。基于单片机自动升旗、国旗控制系统设计旨在通过单片机技术实现国旗升降的自动化、智能化管理，确保国旗升降过程的准确、稳定和高效。

二、系统设计

系统组成
单片机核心控制模块：采用STC89C52等高性能单片机作为控制核心，负责接收指令、处理数据并控制电机的转动。
电机驱动模块：通过PWM（脉宽调制）技术控制电机的转速，实现国旗的升降操作。
传感器模块：包括光电传感器、位移传感器等，用于实时监测国旗的升降高度和位置，并将数据反馈给单片机。
电源及线路模块：为整个系统提供稳定的电力支持，并确保各部件之间的信号传输畅通无阻。
系统功能
精确控制：通过单片机编程实现按键控制国旗的匀速升降，升降速度均匀、升降时间准确、升降位置精确。
误动作避免：在国旗上升到最高端和下降到最底端时设置按键失效，防止误动作发生。
半旗状态判定：通过传感器检测国旗的半旗状态，并在半旗状态时奏国歌。
时间控制：根据预设的时间参数，控制国旗在规定的时间内完成升降操作。
三、关键技术

单片机编程：采用C语言编写程序，通过轮询方式实现按键检测、状态判定和升降控制。程序结构清晰，易于维护和扩展。
PWM控制技术：利用PWM技术精确控制电机的转速，确保国旗升降的平稳性和精确性。
传感器技术：通过光电传感器、位移传感器等实时监测国旗的升降高度和位置，为单片机提供准确的反馈信号。
四、系统实现

硬件设计：根据系统需求选择合适的单片机型号、电机驱动模块、传感器等硬件组件，并设计合理的电路连接。
软件设计：编写单片机程序，实现按键检测、状态判定、升降控制等功能。同时，利用Proteus软件进行系统仿真和调试，验证硬件设计和程序逻辑的正确性。
PCB设计：使用Altium Designer等软件设计实际的PCB电路板，将电路图转化为实际的可生产的电路板。
五、结论

基于单片机自动升旗、国旗控制系统设计通过STC89C52单片机的精准控制，结合PWM技术、传感器技术等关键技术，实现了对国旗升降过程的精确控制和管理。该系统不仅具有精确的升降控制功能，还具备误动作避免、半旗状态判定等智能化特性，为特殊场合、庆典活动等提供了稳定、可靠的国旗升降解决方案。

二、功能设计

1．按下上升按键后，匀速上升，上升到最高端时自动停止上升；按下下降按键后，国旗匀速下降，
2．为避免误动作，国旗在上升到最高端时，按上升键不起作用；国旗下降到最底端时，按下降键不起作用。

3．升降旗的时间均为43秒，与国歌的演奏时间相等，同时国旗从旗杆的最底端上升到顶端。降旗不演奏国歌，同时国旗从旗杆的最高端下降到底端。
4.半旗状态（根据《国旗法》）。升旗时，按上升键，奏国歌，国旗从最底端上升到最高端之后，国歌停奏，然后自动下降到总高度的2/3高度处停止；降旗时，按下降键，国旗先从2/3高度处上升到最高端，再自动从最高端下降到底端后自动停止，国歌停奏。
5.不论国旗是在顶端还是在底端，关断电源之后重新合上电源，国旗所处的高度不变。
6.具有无线遥控升、降旗及停止功能。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

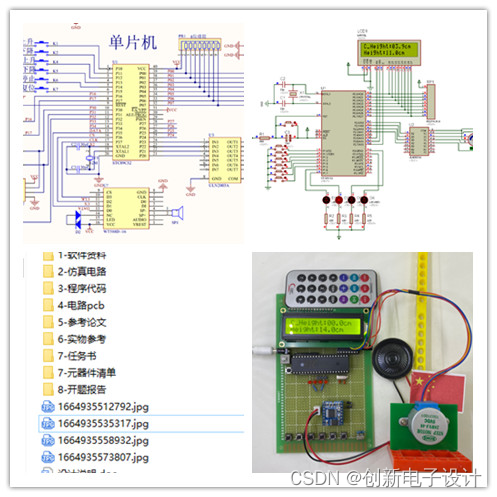

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
