基于单片机的电冰箱温度控制设计

**单片机设计介绍，基于单片机的电冰箱温度控制设计

一 概要

  基于单片机的电冰箱温度控制设计，是一种结合了硬件和软件技术的综合性项目。其主要目标是实现电冰箱内温度的精确控制，确保食物保鲜和节能。以下是对该设计的概要介绍：

一、系统概述

此设计主要包括单片机、温度传感器、继电器以及显示设备等部分。单片机作为系统的核心，负责接收温度传感器的数据，并根据预设的温度范围控制继电器的开关，从而控制电冰箱内的制冷系统。温度传感器用于实时监测冰箱内的温度，并将数据反馈给单片机。继电器则根据单片机的指令控制制冷系统的电源。显示设备则用于展示冰箱内的实时温度。

二、硬件设计

单片机选型：根据项目需求和性能要求，选用合适的单片机型号，如STC89C52等。单片机应具备足够的IO端口、处理速度和内存空间，以满足电冰箱温度控制的需求。
温度传感器：选择如DS18B20等常见的数字温度传感器，它们可以提供精确的温度读数，并与单片机兼容。
继电器：选择适合的继电器型号，用于控制电冰箱的制冷系统电源。
显示设备：可以选择LED显示屏或液晶屏，用于显示冰箱内的实时温度。
三、软件设计

数据采集与处理：通过单片机读取温度传感器的数据，并进行必要的处理。
温度控制算法：根据采集到的温度值和预设的温度范围，通过算法判断是否需要开启或关闭制冷系统。
控制输出：通过单片机的IO口控制继电器的开关，从而实现对制冷系统的控制。
四、系统优势与应用

精确控制：通过单片机和温度传感器的配合，可以实现对电冰箱内温度的精确控制，确保食物的新鲜度。
节能环保：根据实际需要控制制冷系统的运行，避免能源浪费，同时减少对环境的影响。
易于维护：系统的硬件和软件设计相对简单，便于后期的维护和升级。
该系统可广泛应用于家用和商用电冰箱，为用户提供更加便捷、高效的温度控制体验。通过基于单片机的电冰箱温度控制设计，可以实现对电冰箱内温度的精确控制，提高食物的保鲜效果，同时降低能耗，达到节能环保的目的。

二、功能设计

部件：89C51、DS18B20、1602、L298N、直流电机、按键3、LED3
晶振：12MHZ
描述：1602第一行显示实时温度，第二行显示温度限定值
DS18B20采集实时温度，温度超过限定值时启动电机降温
*电机停机后3分钟后才可重新启动（为演示方便设定时间约为15S）
K1模拟模拟冰箱门开关状态，按下K1约5S后LED1~LED3循环闪烁
*K2~K3设定温度限定值，K2升高，K3降低

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

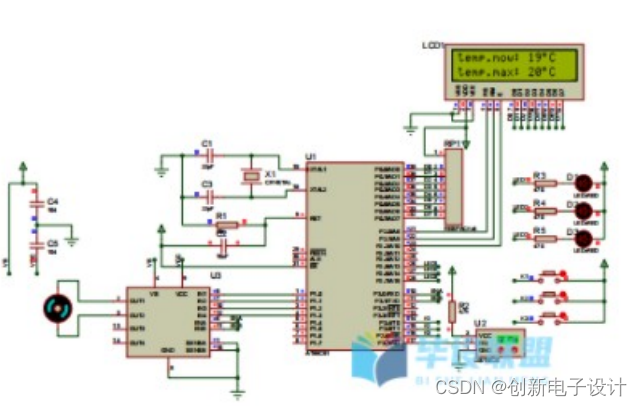

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
