基于单片机锂电池太阳能充电系统设计

**单片机设计介绍，基于单片机锂电池太阳能充电系统设计

一 概要

  基于单片机锂电池太阳能充电系统设计概要如下：

一、引言

随着可再生能源的广泛应用，太阳能作为一种清洁、可再生的能源受到了广泛关注。针对锂电池的充电需求，设计一款基于单片机的太阳能充电系统，能够实现锂电池的智能充电和高效利用，对于推动清洁能源的应用具有重要意义。

二、系统设计方案

系统组成
该系统主要由太阳能电池板、锂电池、单片机控制模块、充电管理模块、显示模块以及保护电路等组成。

太阳能电池板：负责将太阳能转换为电能，为系统提供充电能源。
锂电池：作为系统的储能元件，用于存储太阳能电池板转换的电能。
单片机控制模块：作为系统的核心控制器，负责接收太阳能电池板输出的电能，通过充电管理模块对锂电池进行智能充电，并控制显示模块显示相关信息。
充电管理模块：负责锂电池的充电过程管理，包括充电电流、充电电压的调节和控制，确保锂电池的安全充电。
显示模块：用于显示当前充电状态、锂电池电量等信息，方便用户了解系统状态。
保护电路：用于保护系统免受过充、过放、短路等异常情况的影响，确保系统的安全稳定运行。
硬件设计
单片机选型：选择性能稳定、功耗低、集成度高的单片机，如STM32系列，以满足系统的实时性和扩展性需求。
太阳能电池板：根据系统功率需求和实际安装环境选择合适的太阳能电池板。
锂电池：根据系统储能需求选择合适的锂电池类型和容量。
充电管理模块：选择具有高精度、高效率、高安全性的充电管理芯片，如MPPT（最大功率点跟踪）充电控制器。
显示模块：选择具有清晰度高、功耗低、易于操作的显示器件，如OLED显示屏。
软件设计
系统软件架构：设计清晰、可扩展的系统软件架构，包括主程序、充电管理程序、显示程序等。
充电管理算法：设计合适的充电管理算法，如MPPT算法，以实现对锂电池的高效充电。
显示程序设计：设计友好的显示界面，方便用户了解系统状态和操作系统。
三、系统功能

智能充电：系统能够自动检测太阳能电池板的输出电能，并根据锂电池的充电状态智能调节充电电流和充电电压，实现高效、安全的充电过程。
电量显示：系统能够实时显示锂电池的电量信息，方便用户了解电池状态。
保护功能：系统具有过充、过放、短路等保护功能，确保系统的安全稳定运行。
远程控制：系统支持通过无线通信模块实现远程控制功能，方便用户远程监控和控制系统状态。
四、应用前景

基于单片机锂电池太阳能充电系统具有广泛的应用前景。随着清洁能源的广泛应用和智能家居技术的不断发展，该系统将成为家庭、户外等场所的重要能源供应系统。该系统不仅可以提高能源的利用效率，还可以降低能源成本，促进清洁能源的普及和应用。

二、功能设计

以 STC89C52RC单片机微控制器为核心，

针对便携式的小功率产品，设计一个太阳能锂电池充电系统，并对锂电池组的充、放电过程进行保护。

锂电池组的电流、电压、将被系统控制器通过控制AD转换芯片及时采集，并以LCD1602显示。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

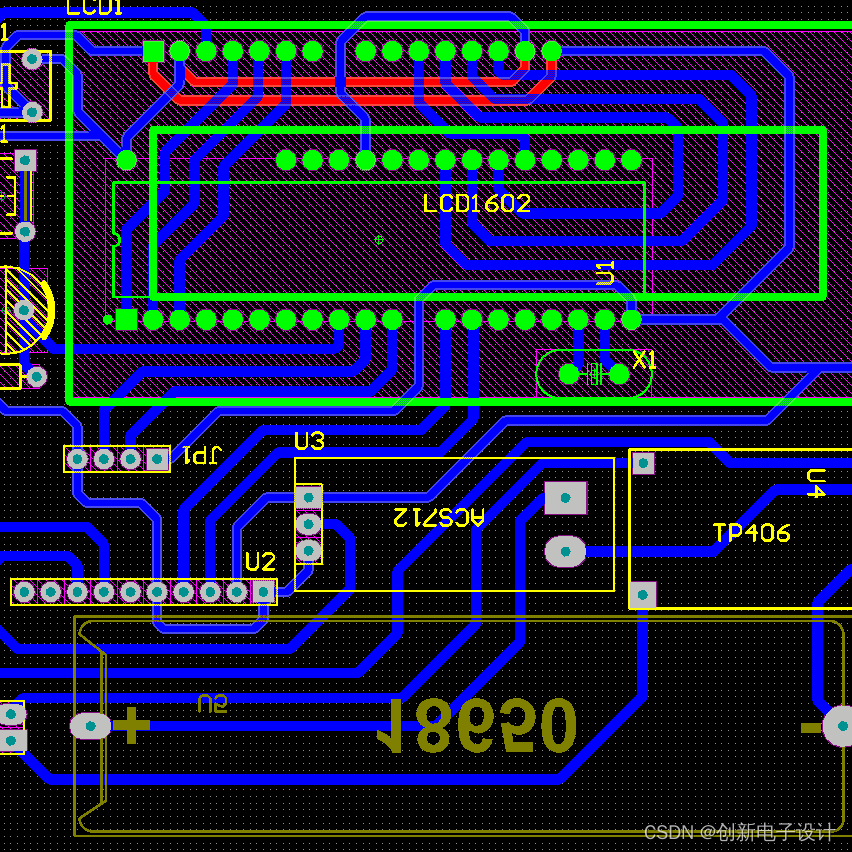

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————
