基于单片机无线蓝牙呼吸次数检测系统设计

**单片机设计介绍，基于单片机无线蓝牙呼吸次数检测系统设计

一 概要

  基于单片机无线蓝牙呼吸次数检测系统的设计概要如下：

一、系统概述

该系统通过集成单片机、呼吸传感器、无线蓝牙模块等关键组件，实现对人体呼吸次数的实时监测与记录。系统能够实时、准确地检测用户的呼吸情况，并通过无线蓝牙技术将数据传输到智能手机等终端设备，为用户提供直观、便捷的呼吸数据查看和分析功能。

二、系统组成

单片机核心控制模块：采用单片机作为控制中心，负责接收呼吸传感器采集的数据，进行数据处理和逻辑判断，并控制无线蓝牙模块的工作状态。
呼吸传感器模块：通过麦克风或其他类型的传感器，实时检测用户的呼吸情况，并将呼吸数据转换为电信号输出给单片机。
无线蓝牙模块：负责将单片机处理后的呼吸数据通过蓝牙无线通信技术传输到智能手机等终端设备。
电源模块：为整个系统提供稳定的电源供应，确保系统能够持续、稳定地工作。
三、工作原理

呼吸传感器模块实时检测用户的呼吸情况，并将呼吸数据转换为电信号输出给单片机。
单片机核心控制模块接收呼吸传感器采集的数据，进行数据处理和逻辑判断。通过算法计算每分钟的呼吸次数，并将结果存储起来。
当用户需要查看呼吸数据时，单片机通过无线蓝牙模块将存储的呼吸数据发送到智能手机等终端设备。
智能手机等终端设备接收到数据后，以曲线、图表等形式展示给用户，方便用户直观地了解自己的呼吸情况。
四、系统特点

实时监测：系统能够实时、准确地检测用户的呼吸情况，为用户提供及时的呼吸数据反馈。
无线传输：通过无线蓝牙技术实现数据的传输，避免了有线连接的繁琐和限制，提高了系统的便携性和灵活性。
直观展示：智能手机等终端设备能够以图表、曲线等形式直观地展示呼吸数据，方便用户查看和分析。
易于扩展：系统采用模块化设计，可以根据需要添加更多的传感器和功能模块，实现更多样化的应用。
五、应用前景

基于单片机无线蓝牙呼吸次数检测系统可以广泛应用于医疗健康、体育健身、智能家居等领域。例如，在医疗健康领域，该系统可以用于监测病人的呼吸情况，为医生提供重要的诊断依据；在体育健身领域，该系统可以帮助用户了解自己的呼吸状态，调整运动强度和方式；在智能家居领域，该系统可以与其他智能设备联动，实现更加智能化的家庭环境控制。

二、功能设计

C52单片机电路+麦克风声音传感器模块电路+蓝牙模块电路+电源电路组成。麦克风模块检测呼吸，通过蓝牙把每分钟的呼吸数实时上传到手机APP。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

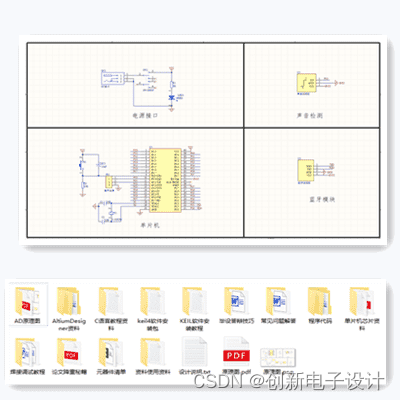

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
