**单片机设计介绍，基于STM32的FM调频TEA5767功放收音机频率显示设计

文章目录

一概要
二、功能设计
设计思路

三、软件设计
原理图

五、程序
六、文章目录

一概要

基于STM32的FM调频TEA5767功放收音机频率显示设计概要如下：

一、系统概述

本设计是一款基于STM32F103C8T6单片机和TEA5767调频模块的FM调频收音机系统。该系统通过STM32单片机与TEA5767模块进行通信，实现收音机的频率调节、信号接收和音频输出功能。同时，系统还配备了液晶LCD1602显示屏，用于实时显示收音机的频率信息。

二、硬件组成

STM32F103C8T6单片机：作为系统的核心控制器，负责接收用户输入、处理数据、控制其他模块的工作。
TEA5767调频模块：一种集成的FM调频收音机模块，具有优秀的性能和稳定的工作特性。它可以通过I2C接口与STM32单片机进行通信，实现频率调节、信号接收等功能。
液晶LCD1602显示屏：用于实时显示收音机的频率信息，方便用户了解当前收听的电台频率。
按键模块：用于用户输入，通过按键可以调节收音机的频率。
功放模块（如LM386或TDA7266）：为了实现音频输出功能，系统添加了功放模块。这些功放芯片具有较高的输出功率和良好的音质，能够驱动喇叭或耳机进行声音播放。
喇叭或耳机接口：用于连接外部喇叭或耳机，实现音频输出。需要注意的是，耳机和喇叭只能同时连接一个进行声音播放。
三、软件设计

初始化：在系统启动时，通过STM32单片机的GPIO口配置和I2C总线初始化，将TEA5767调频模块初始化为合适的工作状态。
频率设置：通过STM32单片机的I2C总线向TEA5767模块发送控制指令，实现对收音频率的调节。用户可以通过按键或其他输入方式控制频率的增加或减小。
信号接收：TEA5767模块将接收到的调频信号转换为模拟音频信号，并通过功放模块进行放大处理。
音频输出：经过放大的音频信号通过喇叭或耳机接口输出，供用户收听。
四、功能特点

实时频率显示：通过液晶LCD1602显示屏实时显示收音机的频率信息，方便用户了解当前收听的电台频率。
频率调节范围广：频率调节范围为87.5MHZ-108MHZ，覆盖了大部分FM电台的频率范围。
音质优良：采用高质量的功放芯片和音频处理算法，保证了输出的音质效果。
用户友好性：系统通过简单的按键操作即可实现频率调节和音频输出功能，操作便捷。
五、应用前景

基于STM32的FM调频TEA5767功放收音机频率显示设计可以广泛应用于各种需要FM收音机功能的场景，如智能家居、车载音响、户外旅行等。其简洁的设计、广泛的频率调节范围和优良的音质效果能够满足不同用户的需求，具有良好的应用前景。

二、功能设计

1、通过LCD1602液晶实时显示收音机的频率。

2、通过按键可以调节频率，当调制解调成功后，喇叭输出广播或者通过耳机进行收听。

4、耳机和喇叭只能进行一个接受，本系统不赠送耳机的，有板载喇叭。

3、频率调节范围：87.5MHZ–108MHZ。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

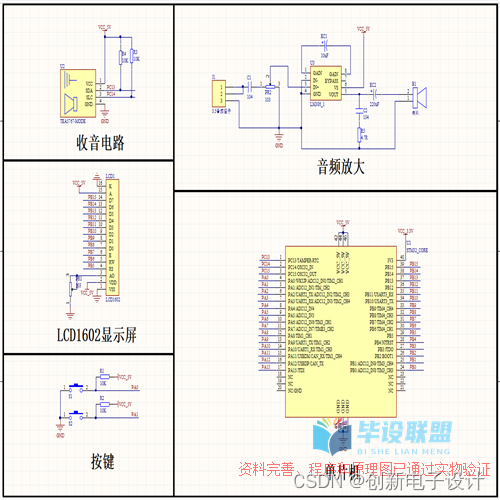

原理图

在这里插入图片描述

五、程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。
在这里插入图片描述

————————————————

在这里插入图片描述

六、文章目录

摘要 I
Abstract II
引言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致谢 25
