**单片机设计介绍,基于51单片机控制恒压供水系统设计
一 概要
基于51单片机控制恒压供水系统设计概要如下:
一、系统概述
该系统以51单片机为核心控制器,通过实时监测供水压力、流量等参数,并结合水泵控制,实现恒压供水的目标。该系统具有结构简单、成本低廉、易于实现和可靠性高等特点,广泛应用于家庭、工厂、建筑等领域的供水系统中。
二、系统组成
51单片机:作为系统的核心控制器,负责接收传感器数据,执行控制算法,并发出控制指令。
压力传感器:实时监测供水压力,并将压力信号转换为电信号,供单片机读取。
流量传感器:监测供水流量,为单片机提供流量数据,以便进行流量控制。
水泵:用于提供供水压力,根据单片机的控制指令调整水泵的转速或功率。
继电器或功率开关:用于控制水泵的电源通断,实现水泵的启停控制。
显示模块:用于显示当前供水压力、流量等参数,方便用户了解系统运行状态。
三、工作原理
系统首先通过压力传感器和流量传感器实时监测供水压力和流量。单片机接收传感器数据后,根据预设的恒压供水算法,计算出控制指令。该指令通过继电器或功率开关控制水泵的电源通断,进而调整水泵的转速或功率,实现供水压力的稳定。同时,显示模块实时显示当前供水压力和流量等参数,方便用户了解系统运行状态。
四、系统特点
实时监测:系统能够实时监测供水压力和流量等参数,确保供水系统的稳定运行。
恒压供水:通过控制水泵的转速或功率,实现供水压力的稳定,满足不同用户的用水需求。
结构简单:系统采用模块化设计,各个模块之间连接简单明了,易于实现和维护。
成本低廉:系统采用51单片机和常见的传感器模块,成本低廉,易于普及和推广。
可靠性高:系统经过严格的测试和验证,具有较高的可靠性和稳定性。
五、应用前景
基于51单片机控制恒压供水系统具有广泛的应用前景。在家庭、工厂、建筑等领域的供水系统中,该系统能够提供稳定的供水压力,满足用户的用水需求。同时,随着智能家居和物联网技术的发展,该系统可以与其他智能设备联动,实现更加智能化的供水控制和管理。
二、功能设计
此项目是本人的毕业论文,包括了完整的论文一共40多页和开题报告,还有完整的程序带注释,还有proteus仿真,拿来就能使用。
设计通过控制变频器的输出频率从而自动调节水泵电机的转速,实现管网水压的闭环调节, 使供水系统自动恒压值稳于设定的压力值。用户可以自行设定水管中的水压,低功耗低噪音高性能高寿命的特点使得本设计在同类产品中脱颖而出。使用 Keil C 和 Proteus 等先进 EDA软件进行了高效率地设计实现和仿真验证。
设计思路
设计思路
文献研究法:搜集整理相关单片机系统相关研究资料,认真阅读文献,为研究做准备;
调查研究法:通过调查、分析、具体试用等方法,发现单片机系统的现状、存在问题和解决办法;
比较分析法:比较不同系统的具体原理,以及同一类传感器性能的区别,分析系统的研究现状与发展前景;
软硬件设计法:通过软硬件设计实现具体硬件实物,最后测试各项功能是否满足要求。
三、 软件设计
本系统原理图设计采用Altium Designer19,具体如图。在本科单片机设计中,设计电路使用的软件一般是Altium Designer或proteus,由于Altium Designer功能强大,可以设计硬件电路的原理图、PCB图,且界面简单,易操作,上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境,用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术,能够很好的满足本次设计需求。
————————————————
仿真实现

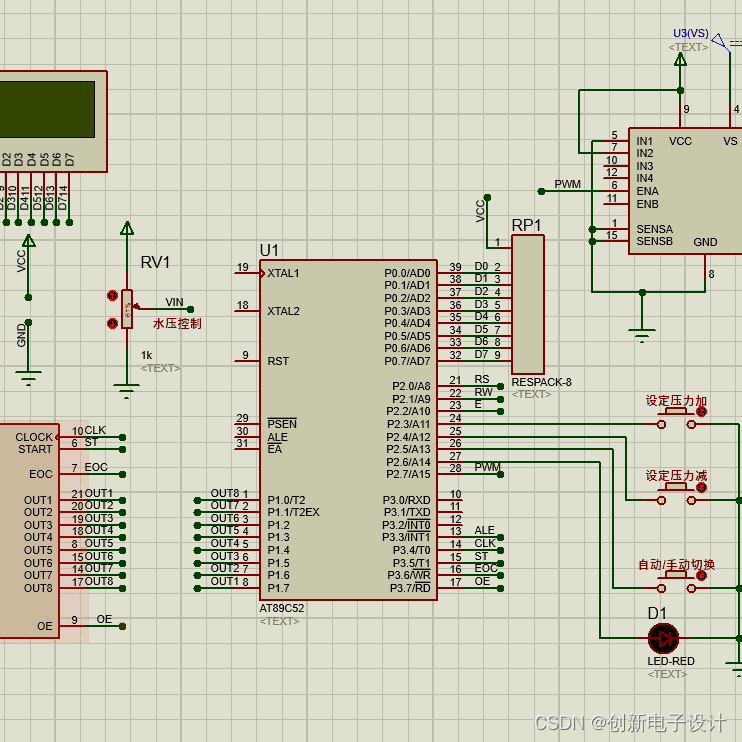

本设计利用protues8.7软件实现仿真设计,具体如图。
Protues也是在单片机仿真设计中常用的设计软件之一,通过设计出硬件电路图,及写入驱动程序,就能在不实现硬件的情况进行电路调试。另外,protues还能实现PCB的设计,在仿真中也可以与KEIL实现联调,便于程序的调试,且支持多种平台,使用简单便捷。
————————————————
原理图
五、 程序
本设计利用KEIL5软件实现程序设计,具体如图。作为本科期间学习的第一门编程语言,C语言是我们最熟悉的编程语言之一。当然,由于其功能强大,C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中,C语言已经逐步完全取代汇编语言,因为相比于汇编语言,C语言编译与运行、调试十分方便,且可移植性高,可读性好,便于烧录与写入硬件系统,因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计,能够实现快速调试,并生成烧录文件,被广泛应用于C语言的编写和单片机的设计。
————————————————
六、 文章目录
目 录
摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
