基于STM32单片机抢答器设计

**单片机设计介绍,基于STM32单片机抢答器设计

一 概要

  基于STM32单片机的抢答器设计概要如下:

一、设计背景与目标

抢答器是一种常用于教育、娱乐和竞赛等场合的设备,用于组织和管理抢答活动。基于STM32单片机的抢答器设计旨在利用STM32微控制器的高性能、低功耗和丰富的外设接口,实现一个功能强大、操作简便、稳定可靠的抢答系统。该系统能够实时检测抢答信号,快速判断并显示抢答结果,同时支持多种抢答模式和扩展功能。

二、系统组成

STM32微控制器:作为系统的核心,负责接收抢答信号、处理数据、控制显示和通信等功能。STM32系列微控制器具有高性能、低功耗和丰富的外设接口,能够满足抢答器的设计需求。
按键电路:由多个按键组成,每个按键对应一个参赛者或团队。按键电路负责检测参赛者的抢答动作,并将信号传输给STM32微控制器。
显示电路:用于显示抢答结果、剩余时间和其他相关信息。可以采用LED显示屏或LCD液晶显示屏等设备。
提示电路:用于提供声音或光提示,以提醒参赛者或观众当前的抢答状态或结果。可以采用蜂鸣器、LED灯等设备。
电源电路:为系统提供稳定的电源供应,确保系统的正常运行。
三、工作原理

初始化:系统上电后,STM32微控制器进行初始化操作,包括配置外设接口、设置初始状态等。
抢答检测:当主持人宣布开始抢答时,STM32微控制器开始检测按键电路的信号。一旦有按键被按下,即视为参赛者进行了抢答。
抢答处理:STM32微控制器接收到抢答信号后,立即进行处理。首先判断抢答是否有效(如是否在规定的抢答时间内),然后记录抢答者的编号和抢答时间。
结果显示:STM32微控制器将抢答结果通过显示电路进行显示,包括抢答者的编号、抢答时间和是否正确等信息。
声音提示:STM32微控制器可以根据需要控制提示电路发出声音或光提示,以提醒参赛者或观众当前的抢答状态或结果。
四、设计特点

高性能:基于STM32微控制器的设计,保证了系统的高性能和实时性,能够快速响应和处理抢答信号。
多模式支持:系统支持多种抢答模式,如单人抢答、团队抢答、多轮抢答等,满足不同场合的需求。
扩展性强:系统采用模块化设计,可以根据需要添加其他功能模块,如语音播报、无线传输等。
操作简便:系统操作简便,主持人只需通过简单的操作即可控制抢答器的运行和显示。
五、总结

基于STM32单片机的抢答器设计充分利用了STM32微控制器的高性能和丰富的外设接口,实现了一个功能强大、操作简便、稳定可靠的抢答系统。该系统能够实时检测抢答信号,快速判断并显示抢答结果,同时支持多种抢答模式和扩展功能,适用于教育、娱乐和竞赛等场合。

二、功能设计

本设计由STM32F103单片机电路+LCD1602液晶显示电路+8路按键电路组成+提示灯+声音提示。

1、系统上电后,LCD1602液晶显示第一次按键按下时对应的标号。第1个按键先按下,则液晶显示1。第2个按键先按下,则液晶显示2。第3个按键先按下,则液晶显示3。第4个按键先按下,则液晶显示4。第5个按键先按下,则液晶显示5。。。。。。一直到8。

2、液晶只能显示1个数字。

3、主持人按键按下后开始新一轮的抢答。

4.抢答成功有灯光和声音提示。

设计思路

设计思路
文献研究法:搜集整理相关单片机系统相关研究资料,认真阅读文献,为研究做准备;

调查研究法:通过调查、分析、具体试用等方法,发现单片机系统的现状、存在问题和解决办法;

比较分析法:比较不同系统的具体原理,以及同一类传感器性能的区别,分析系统的研究现状与发展前景;

软硬件设计法:通过软硬件设计实现具体硬件实物,最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19,具体如图。在本科单片机设计中,设计电路使用的软件一般是Altium Designer或proteus,由于Altium Designer功能强大,可以设计硬件电路的原理图、PCB图,且界面简单,易操作,上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境,用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术,能够很好的满足本次设计需求。

————————————————

仿真实现

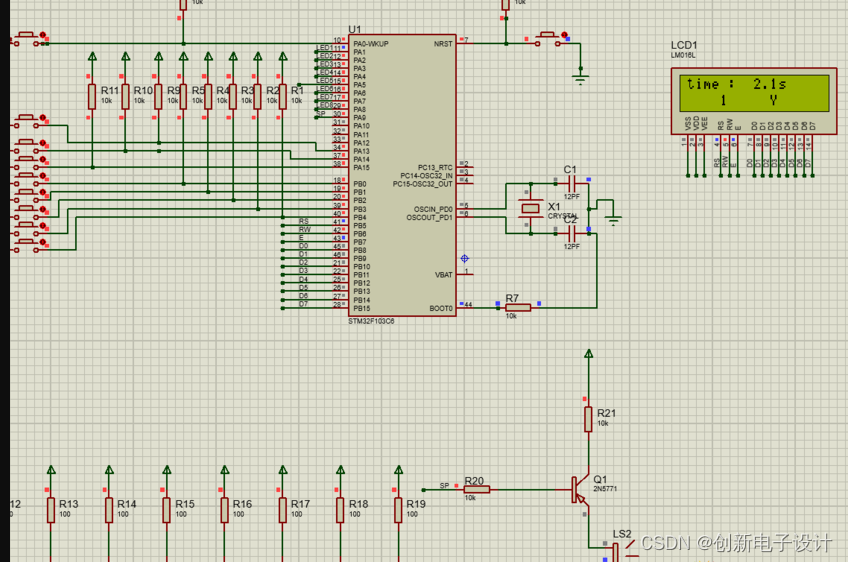

本设计利用protues8.7软件实现仿真设计,具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一,通过设计出硬件电路图,及写入驱动程序,就能在不实现硬件的情况进行电路调试。另外,protues还能实现PCB的设计,在仿真中也可以与KEIL实现联调,便于程序的调试,且支持多种平台,使用简单便捷。
————————————————

原理图

在这里插入图片描述

五、 程序

本设计利用KEIL5软件实现程序设计,具体如图。作为本科期间学习的第一门编程语言,C语言是我们最熟悉的编程语言之一。当然,由于其功能强大,C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中,C语言已经逐步完全取代汇编语言,因为相比于汇编语言,C语言编译与运行、调试十分方便,且可移植性高,可读性好,便于烧录与写入硬件系统,因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计,能够实现快速调试,并生成烧录文件,被广泛应用于C语言的编写和单片机的设计。
在这里插入图片描述

————————————————

在这里插入图片描述

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
