基于单片机智力竞赛抢答器的设计

**单片机设计介绍，基于单片机智力竞赛抢答器的设计

一 概要

  基于单片机智力竞赛抢答器的设计概要主要包括以下几个关键部分：

一、项目背景与目标

智力竞赛抢答器是竞赛活动中常用的设备，用于确保抢答过程的公平性和高效性。基于单片机的智力竞赛抢答器设计旨在利用单片机的控制功能，结合适当的硬件和软件设计，实现一个稳定、可靠且易于操作的抢答系统。通过该设计，可以确保竞赛活动的顺利进行，提高比赛的公正性和观赏性。

二、硬件设计

单片机选型与电路设计：选用适合项目需求的单片机型号，如STM32、51单片机等，并设计相应的外围电路，包括电源电路、复位电路、时钟电路等。
按键输入模块：设计多个独立的按键，每个按键对应一个参赛选手。按键采用机械式按钮或触摸屏等，确保按键的稳定性和耐用性。同时，考虑添加主持人按键，用于控制抢答的开始、结束以及时间调整等功能。
显示模块：采用数码管或LCD显示屏作为显示器件，用于显示倒计时时间、选手编号以及抢答结果等信息。根据实际需求选择合适的显示器件和连接方式。
声音提示模块：采用蜂鸣器或喇叭作为声音提示器件，用于在特定情况下发出声音提示，如倒计时结束、选手抢答成功或失败等。
三、软件设计

初始化设置：系统上电后，首先进行初始化设置，包括单片机的配置、按键和显示模块的初始化等。
抢答逻辑设计：设计抢答逻辑，包括按键检测和处理、抢答时间统计以及抢答结果的显示和处理。当主持人启动抢答后，单片机实时检测按键输入，一旦有选手按下按键，立即记录抢答时间并显示抢答选手编号。
声音提示功能：根据抢答结果，使用蜂鸣器或喇叭播放不同的声音提示，如抢答成功播放欢快的音乐，抢答失败播放提示音等。
通信接口设计（可选）：设计单片机与外部设备（如电脑、投影仪等）的通信接口，实现数据的传输和显示，方便评委和观众了解抢答情况。
四、系统测试与优化

完成硬件和软件设计后，需要对系统进行测试和优化。包括功能测试、性能测试以及稳定性测试等，确保系统能够稳定运行并满足实际需求。根据测试结果对系统进行优化调整，提高系统的可靠性和易用性。

五、总结与展望

基于单片机的智力竞赛抢答器设计是一个实用且复杂的项目。通过合理的设计和优化，可以实现一个稳定、可靠且易于操作的抢答系统，为智力竞赛活动提供有力的支持。未来，随着技术的发展和需求的变化，该设计还可以进一步拓展和完善，以适应更多场景和需求。

请注意，以上仅为基于单片机智力竞赛抢答器设计的概要性介绍，具体实现细节还需根据实际需求和技术条件进行详细规划和设计。

二、功能设计

①供6组选手参赛，编号分别为1–6，按钮的编号与选手编号相对应
②主持人控制开关可用来控制系统的清零和开始。按下开始“键时，进入正常工作。
③具有数据锁存和显示的功能。若有选手抢答，抢答电路和定时电路停止工作，禁止其它选手抢答，同时显示该选手编号和抢答时刻时
间。
④定时抢答：一次抢答时间设定为30S，开始”后电路依次递减并显示。附加功能：抢答时间可调节

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

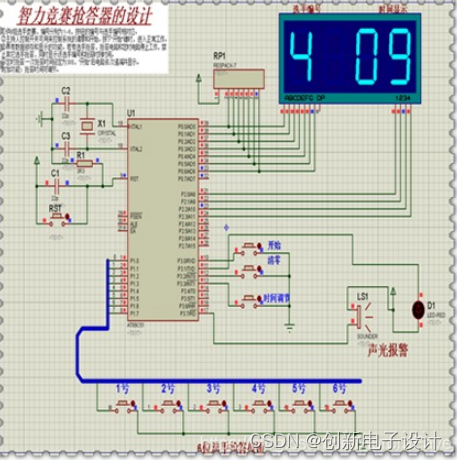

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
