基于单片机音乐播放器音乐演奏器设计

**单片机设计介绍，基于单片机音乐播放器音乐演奏器设计

一 概要

  基于单片机音乐播放器音乐演奏器设计概要如下：

一、设计概述

本设计旨在开发一款基于单片机的音乐播放器（音乐演奏器），通过单片机控制实现音频文件的读取、解码、播放，以及用户界面的交互。该系统可以播放存储在TF卡中的音频文件，并通过LCD显示屏和按键控制模块提供用户友好的操作体验。

二、硬件设计

核心控制器：采用STM32单片机作为核心控制器，负责整个系统的数据处理和控制任务。STM32单片机具有高性能、低功耗的特点，能够满足音乐播放器的实时性和稳定性要求。
存储介质：采用TF卡作为音频文件的存储介质，通过SPI接口与STM32单片机进行通信，实现音频文件的读取和管理。TF卡具有容量大、读写速度快、携带方便等优点，能够满足音乐播放器对音频文件存储的需求。
音频解码：利用开源的音频解码库（如Madplay或Libmad）将音频文件解码为可播放的格式。解码后的音频数据通过DAC（数字模拟转换器）转换为模拟信号，然后驱动耳机或扬声器进行播放。
用户界面：配备LCD显示屏用于显示歌曲信息、播放状态等。同时，通过按键控制模块允许用户进行歌曲选择、播放/暂停、音量调节等操作。LCD显示屏和按键控制模块的设计应遵循用户友好的原则，提供直观、简洁的操作界面。
电源模块：为系统提供稳定的电源供应，确保系统稳定运行。电源模块应具有低噪声、高效率的特点，以减少对音频信号的干扰。
三、软件设计

文件系统：管理TF卡中的音频文件，提供文件的读取、写入和管理功能。文件系统应支持常见的音频文件格式（如MP3、WAV等），并具有良好的兼容性和稳定性。
音频解码模块：利用开源解码库将MP3格式的音频文件解码为PCM格式，以供播放使用。音频解码模块应具有较高的解码效率和音质还原度，以满足用户对音质的需求。
用户界面模块：实现LCD显示屏的显示控制，以及按键控制模块的事件处理。用户界面模块应提供直观、简洁的操作界面，方便用户进行歌曲选择、播放/暂停、音量调节等操作。
四、扩展功能（可选）

蓝牙模块：通过蓝牙模块实现与其他设备的无线连接，实现音频文件的无线传输和播放。蓝牙模块应支持常见的蓝牙协议（如A2DP），并具有良好的兼容性和稳定性。
USB接口：通过USB接口连接电脑，实现音频文件的上传和下载，方便用户管理音频文件。USB接口应支持USB 2.0或更高版本的标准，以确保数据传输的速度和稳定性。
EQ音效调节：提供多种EQ音效模式供用户选择，满足不同用户对音质的需求。EQ音效调节模块应具有丰富的音效选项和调节范围，以满足不同用户的个性化需求。
五、系统测试与优化

在完成硬件和软件设计后，进行系统测试以验证各项功能的稳定性和可靠性。根据测试结果进行必要的优化和改进，以提高系统的性能和用户体验。系统测试应包括功能测试、性能测试、兼容性测试等方面，以确保音乐播放器能够满足用户的需求和期望。

二、功能设计

本设计是一个基于AT89C51系列单片机的乐曲演奏器，通过硬件电路制作以及软件编译，设计制作出一个可编程的乐曲演奏器。该演奏器主要由最小单片机系统、键盘控制、数码管、发光二极管以及蜂鸣器组成。使用三个按键控制演奏器，两个用来切换乐曲，另一个控制开始、暂停，本演奏器共有七首乐曲。播放歌曲时，蜂鸣器发出某个音调，与之对应的发光二极管亮起。本设计利用KEIL编程软件对演奏源程序进行编程并调试，配合PROTEUS仿真软件对硬件进行仿真调试，实现了乐曲演奏的功能，节约了设计时间。

关键词：AT89C51；可编程乐曲演奏器；蜂鸣器；

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

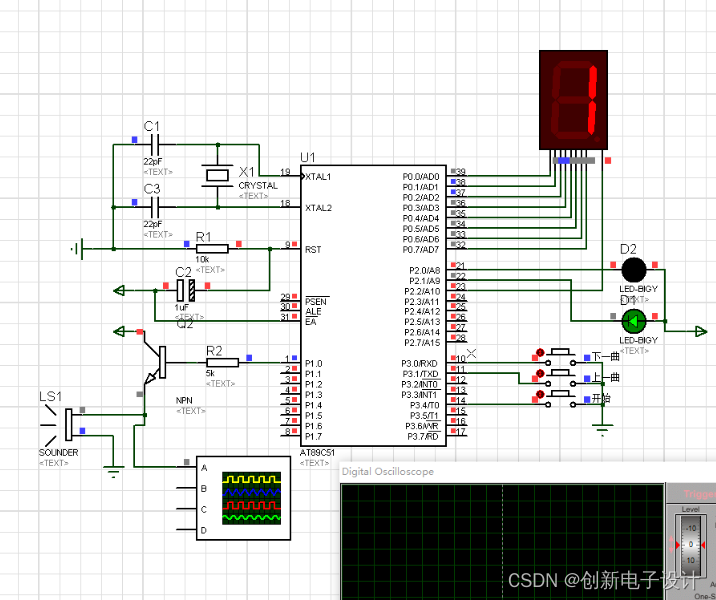

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
