一文教你如何用国产EastWave电磁仿真软件三步快速仿真天线和天线阵
导读
EastWave软件是国内为数不多的成熟电磁仿真软件之一,无论在操作难易度、便捷度、还是后处理数据方面都可以媲美欧美软件。这主要源于EastWave针对不同问题有开发十几种计算模式,将很多不必要的操作都黑盒化。其中关于天线就有专门的单天线计算模式和天线阵计算模式,可以用来快速仿真天线的方向图、S参数、增益、轴比等常见参数,只需三步就可以仿真得到想要的天线结果,操作相当便捷。
EastWave可以仿真哪些天线?

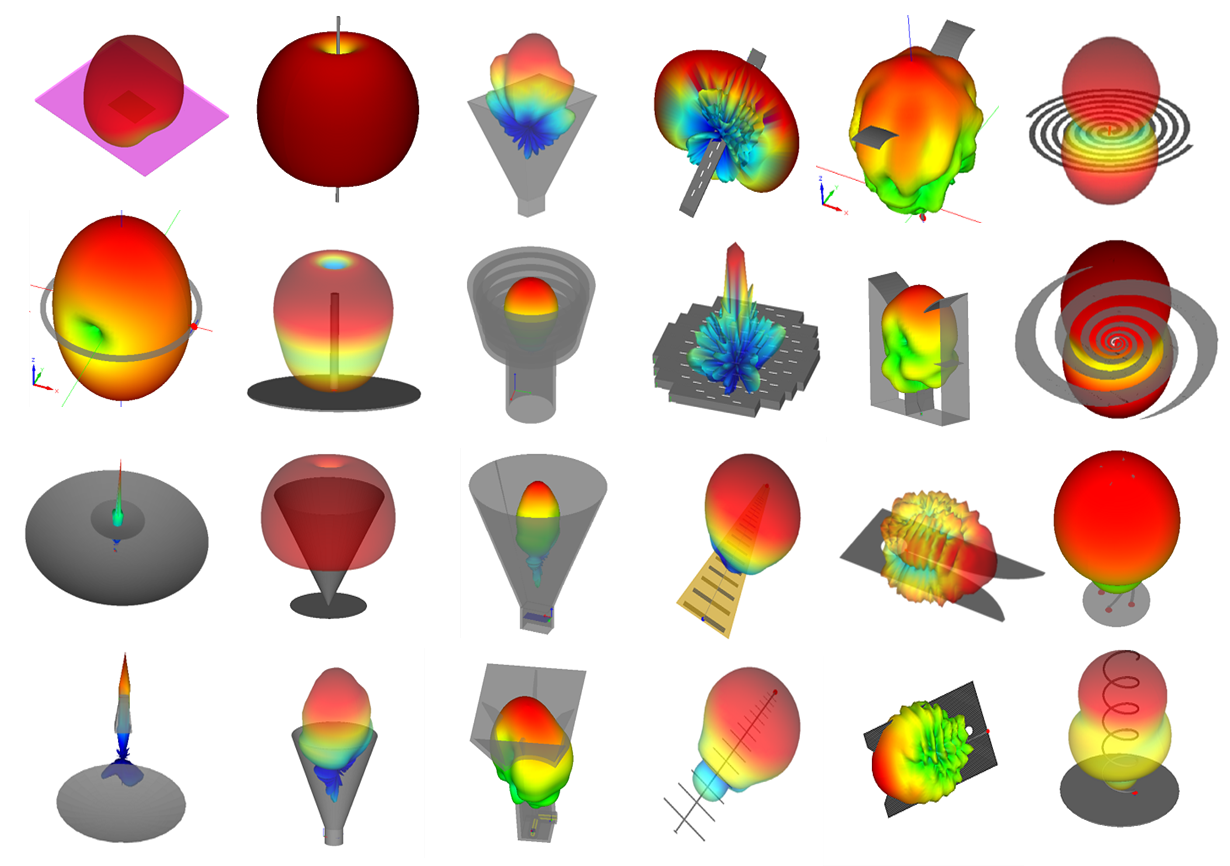

下图是EastWave软件的天线库,几乎市面上常见的天线种类都有涵盖。包括各种微带贴片天线、喇叭天线、波导缝隙天线、偶极子天线、环天线、八木天线、对数周期天线、卡塞格伦天线等。
EastWave可以仿真哪些天线阵?
EastWave软件拥有非常全面丰富的阵列库,这也是该软件在频选/超材料/天线罩/天线阵仿真方面具有优势的主要原因之一。
依靠这些强大的阵列库,该软件可以构建任意形式的天线阵,包括在各种武器装备上自动铺设各种共形天线阵,如飞机机翼上的共形天线,上百单元的贴片天线、波导天线阵列等。
EastWave天线仿真三步走GO!GO!GO!
EastWave仿真只需要经过以下三步即可得到结果,一般选用天线库中的天线即可,不用自己建模。
如果要仿真天线阵,只需将天线单元拓展成阵列,然后切换到天线阵计算模式即可,不需要从头开始。

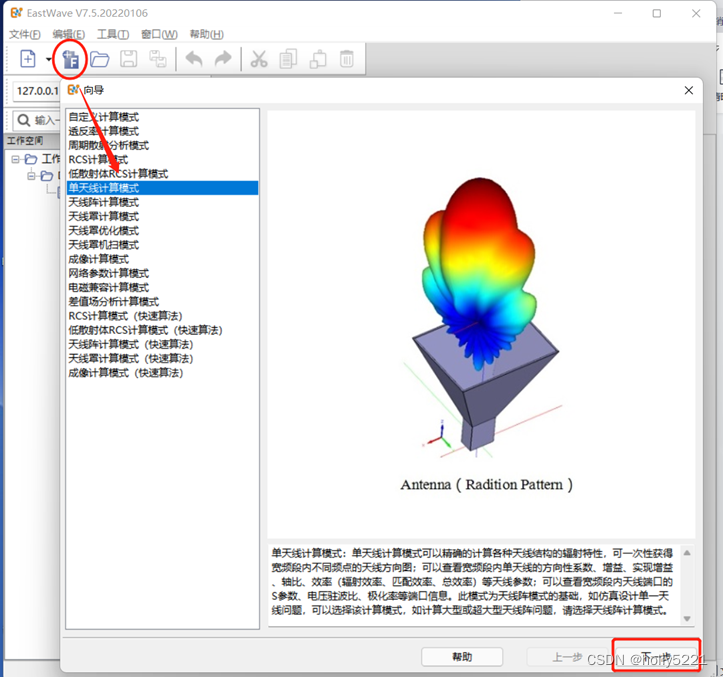

新建工程向导
打开软件后,直接从向导进去,根据步骤提示,依次设置单位、背景材料、频率等必要参数。
如果需要对向导中的参数做修改,可以点击上一步,或者直接点击完成,在工程页面的计算模式中修改。
前处理

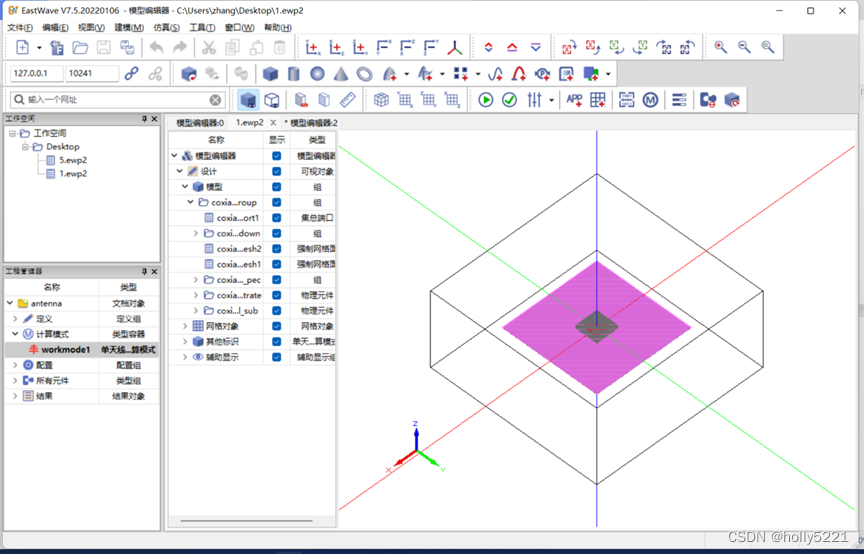

向导完成后,会进入工程页面,在这里进行天线的前处理。一般是先构建天线几何模型(也可以从外部导入已有的天线模型),然后对几何结构进行物理化(材料设置、坐标变换等),设置激励源,检查验证仿真参数即可开始仿真。

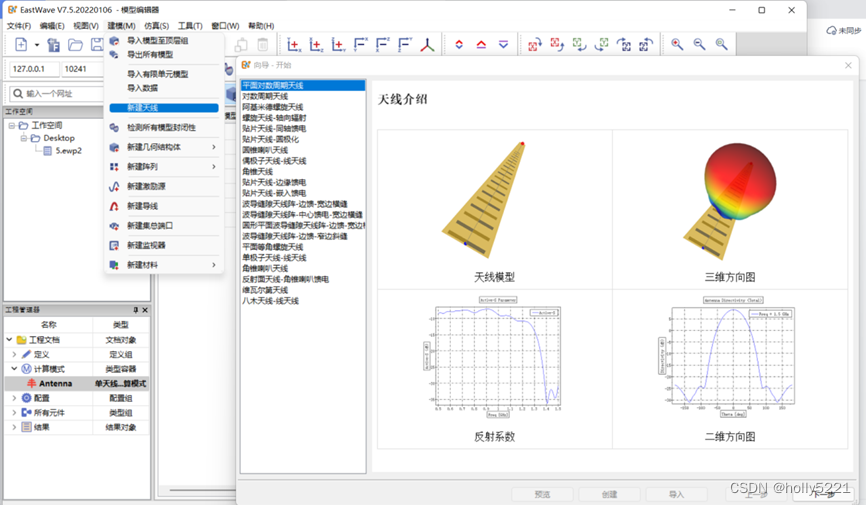

EastWave有自己的天线库,里面有常见的几十种天线,我们可以直接从天线库调用天线,如下图:
如果要仿真天线阵列,可以将天线单元打包成组,以此为模板,生成想要的阵列即可。

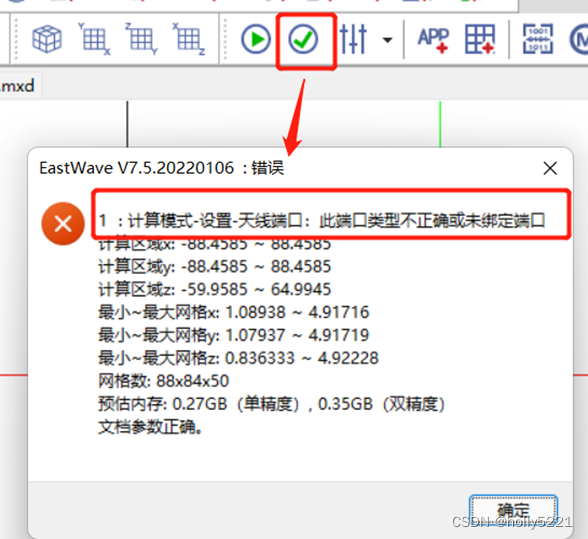

在提交任务前,可以点击验证文档参数,系统会自动提示未完成事项,此时根据提示进行操作。
可以多次使用此功能,等无报错后即可开始进行仿真。
后处理

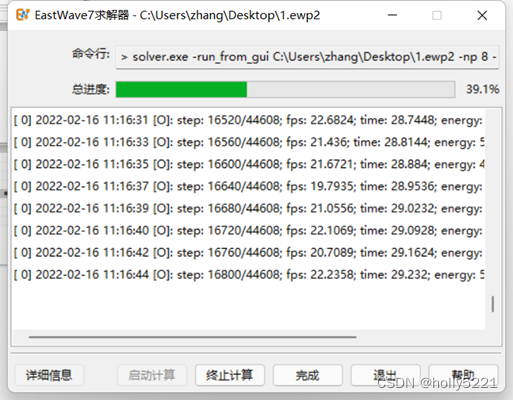

点击求解器开始运行(注意:线程数不能超出被授权License核数上限),运行结束后就可以查看计算结果。

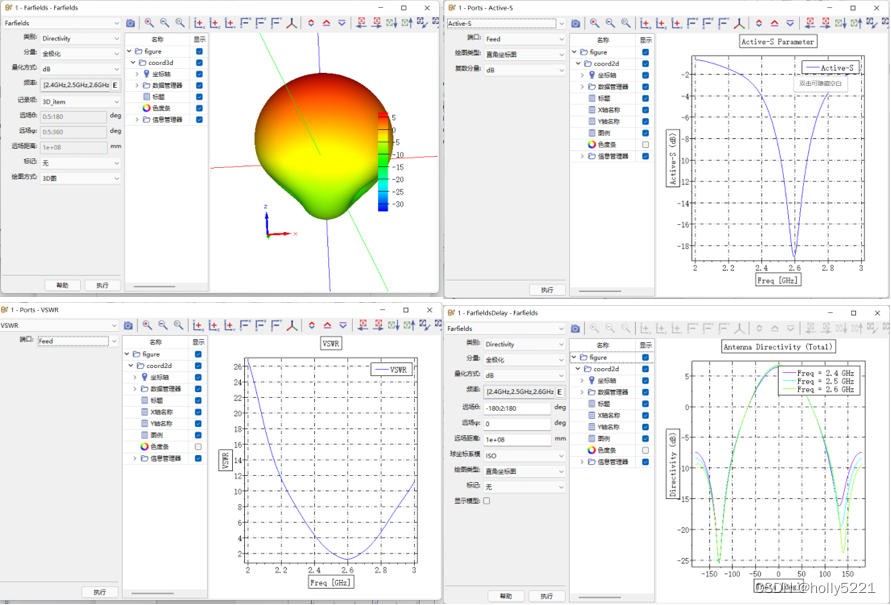

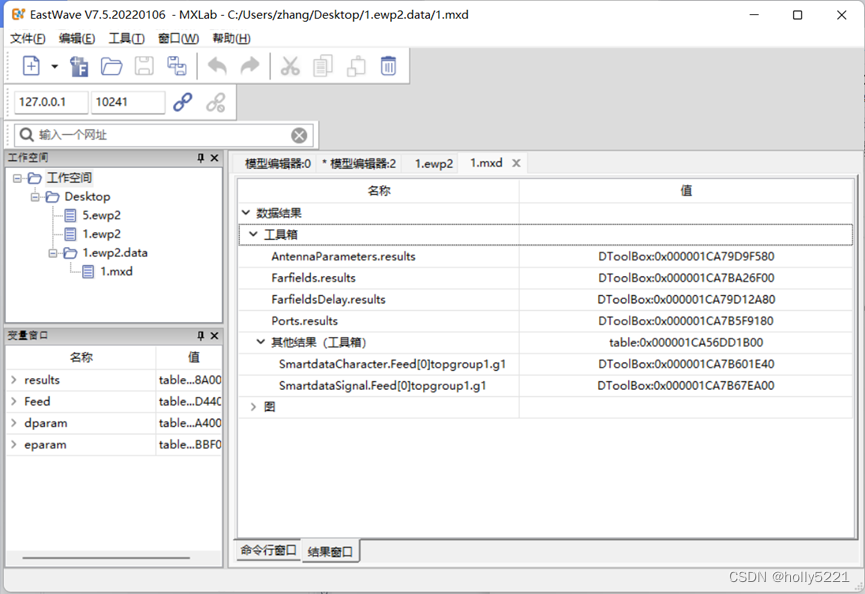

在结果的工具箱中就可以对应查看天线的方向图、S参数、驻波比等。如果在前处理时开启了远场外推功能,那在后处理界面还可以查看远场外推数据。
写在最后

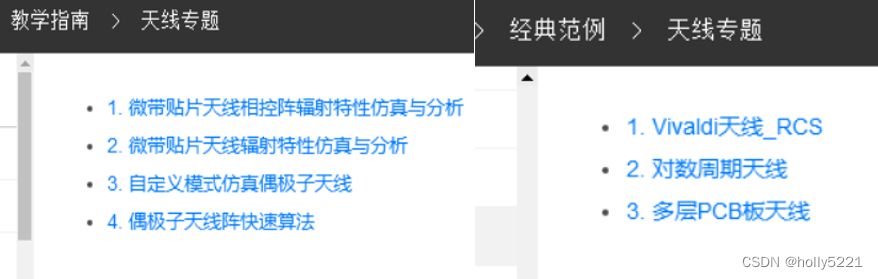

以上就是EastWave仿真天线的基本流程,不用十分钟,你就可以快速学会仿真天线。当然软件的用户文档中也有天线的相关专题,里面有详细的设置步骤,也提供了多种不同类型的案例,最主要是全中文!对国人很友好。
