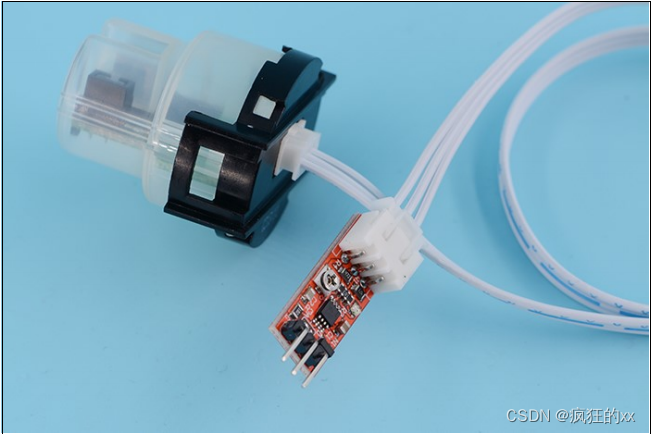

浊度传感器模块

产品介绍

浊度模块是通过测量水中杂质的传感器模块。它通过测量水中悬浮固体总量（TSS）的变化，来测量水中悬浮颗

粒物的光透过率和散射率，利用光来检测悬浮颗粒物。随着 TTS 增加，液体浊度水平增加。

参数：

• 工作电压：5V DC

• 工作电流：40mA（MAX）

• 响应时间：<500ms

• 绝缘电阻：100M（最小）

• 输出方法：

• 模拟输出：0-4.5V

• 数字输出：高/低电平信号（您可以通过调整电位器来调整阈值）

• 工作温度：5℃〜90℃

使用方法：

默认是模拟信号输出模式，在高浊度的液体中输出值会降低，绿色方框中的焊点是，设置模拟输出或高低电平输

出焊点，默认是模拟，将焊盘中间的和 D 焊点短接，则就设置成了高低电平输出，这时候调节电位器（也叫阈值

电位器）则可调节阈值控制输出状态，（阈值电位器：只有在在数字信号模式下调整阈值电位器可以改变输出状

态。

Arduino 控制板实验代码

//模拟模式读取代码

void setup() {

Serial.begin(9600); //波特率 9600

}

void loop() {

int sensorValue = analogRead(A0);//读取模拟口 A0 的数据并送给变量

float voltage = sensorValue * (5.0 / 1024.0); //将模拟读数从 0-1023 转换为电压 0-5V

Serial.println(voltage); //串口输出电压值

 delay(500);

}

//高低电平模式读取代码

int ledPin = 13; // 控制 D13 口的 LED

int in = 2; // 读取传感器 PIN 端口

void setup(){

pinMode(ledPin, OUTPUT); // 设置 LED 为输出模式

pinMode(in, INPUT); //设置传感器为读取模式

}

void loop(){

if(digitalRead(in)==LOW){ //读传感器低电平就点亮 LED

digitalWrite(ledPin, HIGH); // 点亮 LED

}else{

digitalWrite(ledPin, LOW); // 如果不是低电平就关闭 LED

}

}

特性曲线标

特性曲线“电压与温度

这是根据不同的温度从输出电压到 NTU 的映射的参考图表。如果将传感器置于纯净水中，即 NTU <0.5，温度在

10〜50℃时应输出“4.1±0.3V”（实际每个传感器都会存在一定的误差）

注意：图中浊度单位为 NTU，也称 JTU（Jackson 浊度单位），1JTU = 1NTU = 1mg / L

使用注意事项：

1：每个传感器都会有一定的误差，所以在实际使用时需要主要校准。

2：不可将传感器完全泡入水中，只需要将开衩的小圆头一端泡入水中即可测量，不可抹过大头上面。

3：传感器是采用光线的折射率实现的，所以光线也会干扰传感器，所以使用时应远离光线干扰。

4：电压不可超过 5V。

5：不可使用在潮湿地方可能会导致损坏。
