前言

本文仅限昆明理工大学开设的数字信号处理及DSP应用的MATLAB结果分享。文章部分内容可能有错误，仅代表个人观点。

本文承接上一个帖子，探讨后两个实验研究的问题和解决过程。

实验四应用DFT实现信号频谱分析

4.1 实验目的

1.进一步加深DFT算法原理和基本性质的理解。

2. 学习用FFT对连续信号和时域离散信号进行谱分析的方法，了解可能出现的分析误差及其原因，以便在实际中正确应用FFT。

4.2 实验内容

1.考虑长度为5的有限序列，假设采样周期为0.5s。x(0)=1,x(1)=3,x(2)=5,x(3)=1,x(4)=1。要求用FFT来计算其频谱。

这题要我们利用快速傅里叶变换FFT求数字信号的频谱。简单一点的思维是直接将数字信号保存至数组，然后直接FFT求结果，甚至不需要用到采样周期。

但是这里需要考虑数字信号的部分特征：序列长度和采样频率。且由于信号的频谱共轭对称性，我们可以将FFT的结果对称于零频率，方便计算与理解。

%% 任务一
x1 = [1, 3, 5, 1, 1];
T = 0.5;                %给定原始数据
D = 2 .* pi / (5 .* T); %求出序列长度及频率分辨率
k = floor(-2 : 2);      %求对称于零频率的FFT位置向量
Y1 = fftshift(fft(x1));  %求对称于零频率的FFT序列值

figure
subplot(2,1,1)
plot(k .* D, abs(Y1), 'o-')        %画幅频特性图
title('幅频特性图');

subplot(2,1,2)
plot(k .* D, angle(Y1), 'o-')      %画相频特性图
title('相频特性图');

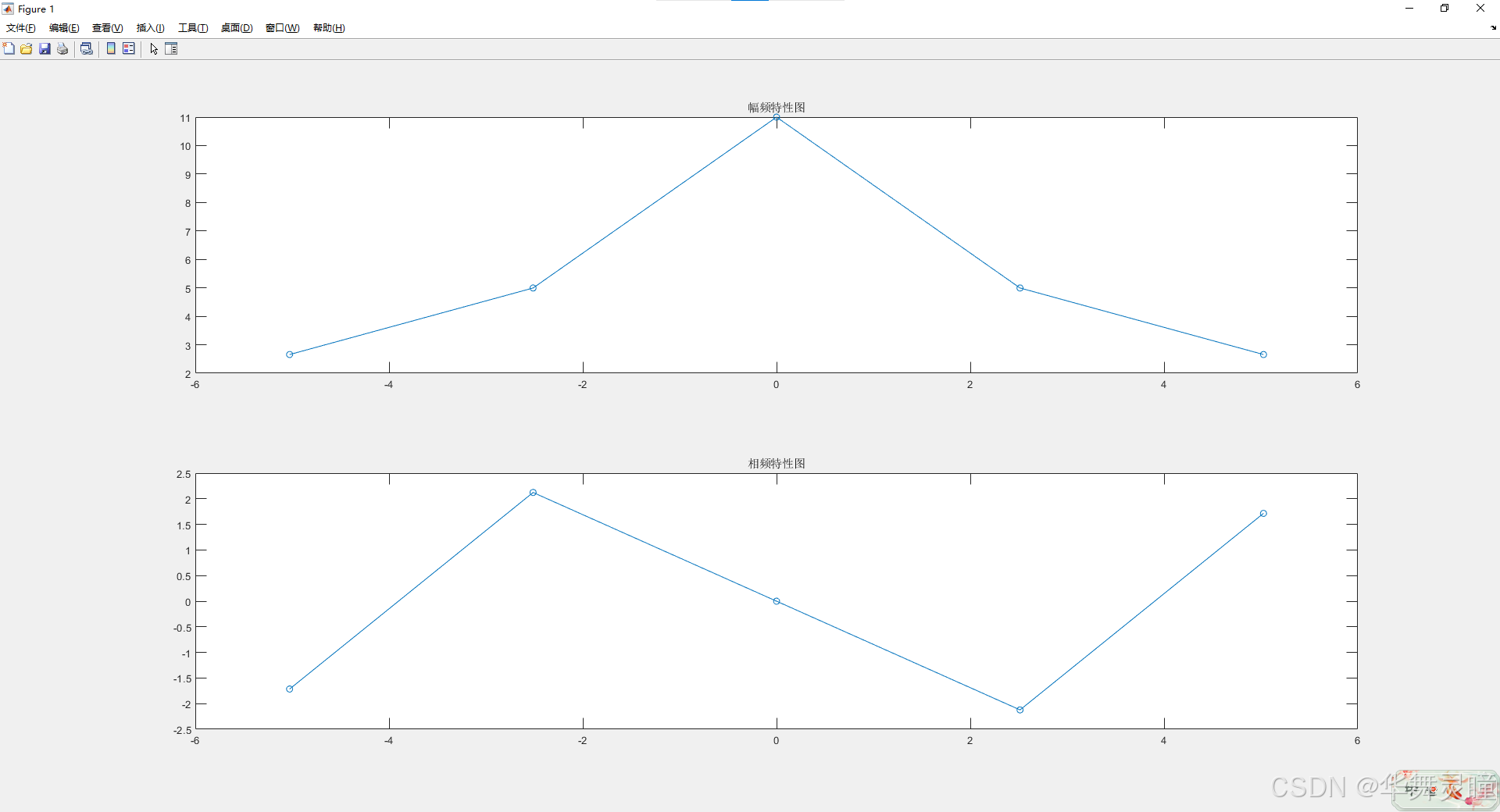

由此可以得到输出图像。

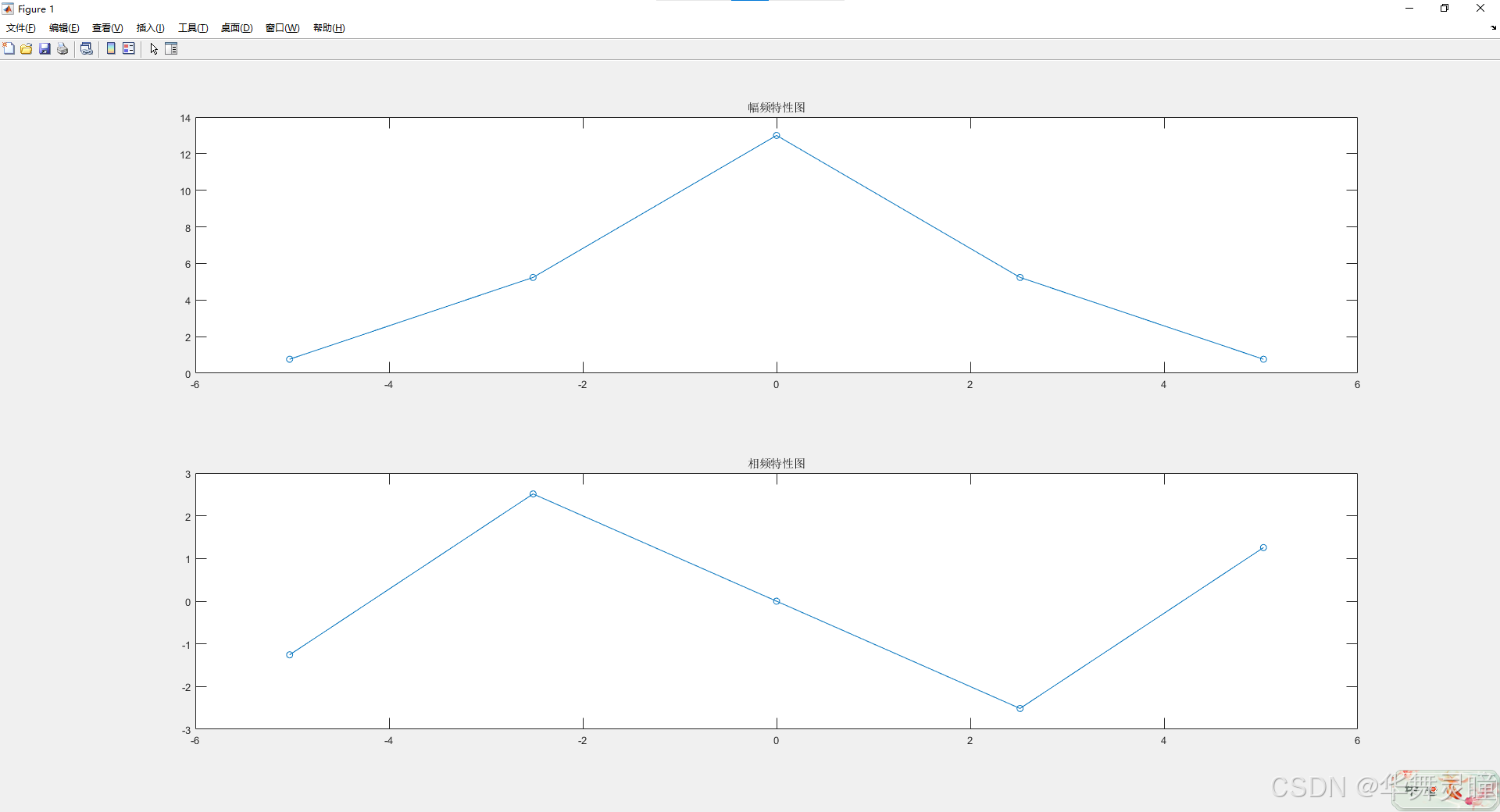

这一图像与目标结果存在差距，个人认为是序列x导致的。将序列x换成[1, 3, 5, 3, 1]，就能够得到预期结果。

2. 用fft函数对 $x_{a}\left ( t\right )=cos\left ( 2\pi f_{1}t \right )+2cos\left ( 2\pi f_{2}t \right )$ 进行频谱分析，其中 $f_{1}=20KHz$ ， $f_{2}=21KHz$ 。以采样频率 $f_{s}=80KHz$ 对其进行采样，要求：（1）截取信号长度为32点，并作出2048点DFT，画出幅频曲线；(2) 截取信号长度为512点，并作出2048点DFT，画出幅频曲线。

这里需要注意从函数中截取32或512点，并作2048点的离散傅里叶变换DFT。明显截取的点数比需要变换的点数少，在DSP中这种情况多半可以使用0在末尾补齐。这样不会改变原始信号的信息。

%% 任务二
f1 = 20000; f2 = 21000; fs = 80000;

f = @(x) cos(2 .* pi .* f1 .* x) + 2 .* cos(2 .* pi .* f2 .* x); %设置函数xa

n1 = 32;
t1 = (0:n1 - 1) / fs;
x1 = f(t1);  %截取信号长度32点

n2 = 512;
t2 = (0:n2 - 1) / fs;
x2 = f(t2);  %截取信号长度512点

nf = 2048;
xadd1 = [x1, zeros(1, nf - n1)];
xadd2 = [x2, zeros(1, nf - n2)];  % 零填充到2048点

f = (0:nf - 1) * (fs / nf);
y1 = fft(xadd1);
fx1 = abs(y1) / nf;
y2 = fft(xadd2);
fx2 = abs(y2) / nf;  %取幅频谱

#figure
#subplot(2,1,1)
#plot(t1, x1);
#title('取样32点时域波形');

#subplot(2,1,2)
#plot(f, fx1);
#title('取样32点幅频特性');

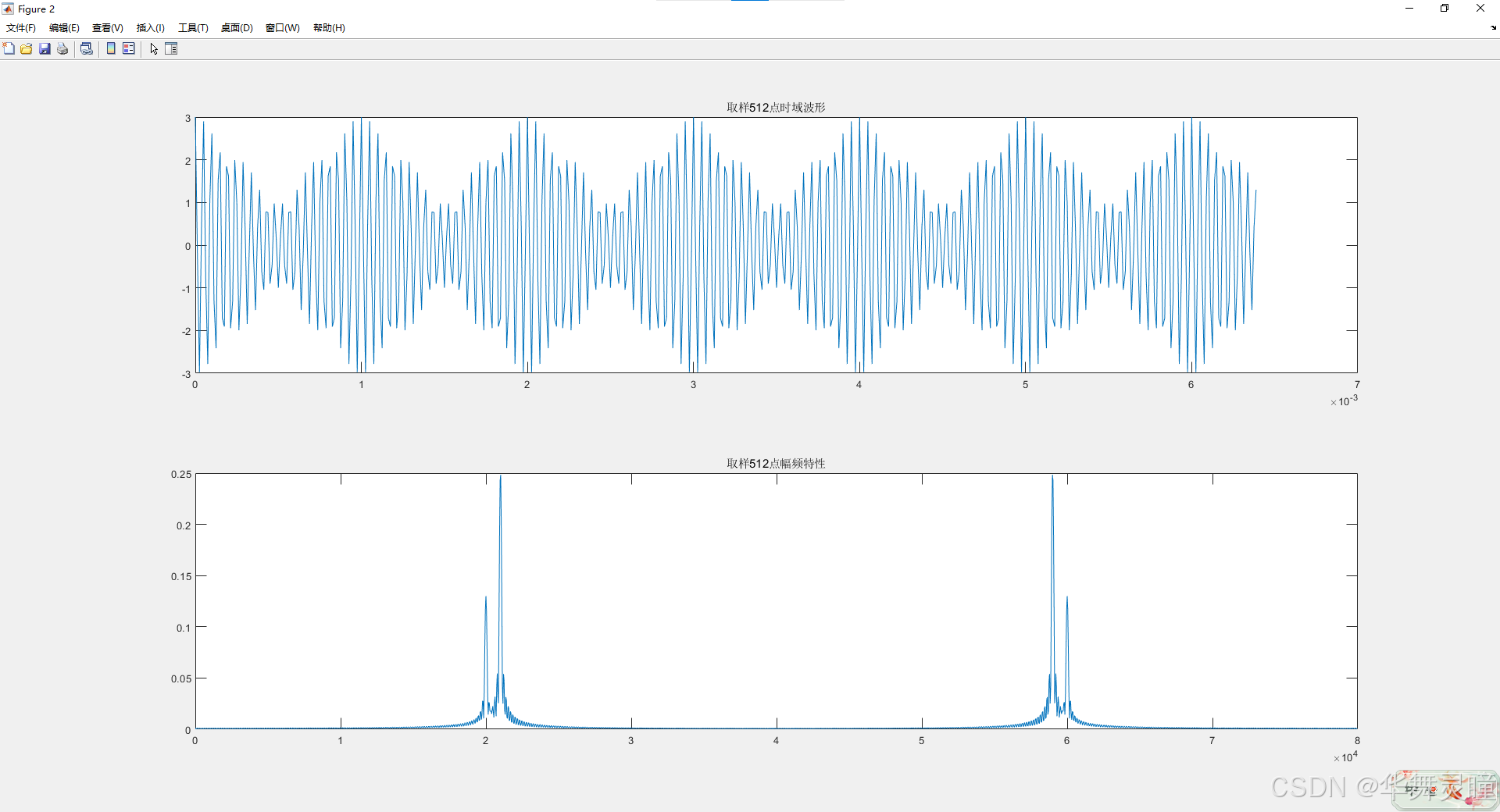

figure
subplot(2,1,1)
plot(t2, x2);
title('取样512点时域波形');

subplot(2,1,2)
plot(f, fx2);
title('取样512点幅频特性');

由于预期结果中并没有取32点的DFT幅频曲线，因此在这里我把它注释了。

4.3 实验步骤

1. 复习DFT的定义、性质和用DFT做谱分析的有关内容。

2. 复习FFT算法原理与编程思想，并对照DFT-FFT运算流图和程序框图，读懂FFT程序。

这两部分就不复习了，理论会了实验就易如反掌。

3. 实验内容1的程序运行结果如下图所示：

4. 实验内容2的程序运行结果如下图所示：

这两部分就不展示了，与本人画出的结果大同小异。

4.4 实验思考题

1.思考在做DFT时，补零会提高分辨率吗？

补零是在信号末尾添加零值，不会引入新的信息或改变原始信号的实际内容，但会增加DFT的点数，从而提高频率分辨率。因此，补零后的信号在时域上看起来像是原始信号后面跟着一段零值，但在频域上，它提供了更高的频率分辨率。

2. 做DFT时信号点数的不同对信号的幅频特性有何影响？

当DFT的点数增加时，频率分辨率随之提高。这意味着能够更精确地分辨出接近的频率分量。相反，如果DFT的点数较少，频率分辨率将降低，可能导致无法准确区分接近的频率分量。

实验五 IIR数字滤波器设计

5.1 实验目的

1. 熟悉用冲激响应不变法、双线性变换法设计IIR数字滤波器的原理与方法。

2. 掌握数字Butterworth滤波器的设计方法。

5.2 实验内容

1.用MATLAB设计Butterworth数字低通滤波器，设计指标如下：通带为 $0Hz\leq f\leq 400Hz$ ，阻带为 $f\geq 600Hz$ ， $\alpha _{p}=2dB$ ， $\alpha _{s}=40dB$ ，采样频率为4000Hz，分别用冲激响应不变法和双线性变换法求系统函数H(z)，并分别画出幅频响应和相频响应曲线。

巴特沃斯IIR数字滤波器，通带小于400Hz、最大通带衰减2dB，阻带大于600Hz、最小阻带衰减40dB。利用MATLAB自带的buttord函数可以计算数字低通滤波器的阶数和截止频率，再利用butter函数计算传递函数表达式，分别利用impinvar和bilinear计算冲激响应不变法和双线性变换法建立数字滤波器、freq函数获得复频域响应。

clear all
%% 前置条件

fn = 4000; fp = 400; fs = 600;
ap = 2; as = 40;

%% 冲激响应不变法

wp1 = 2 .* pi .* fp;
wr1 = 2 .* pi .* fs;

[N1, wn1] = buttord(wp1, wr1, ap, as, 's');
[B1, A1] = butter(N1, wn1, 's');
[num1, den1] = impinvar(B1, A1, fn);
[h1, w] = freqz(num1, den1);

abs1 = 20 .* log10(abs(h1));
angle1 = angle(h1);

%% 双线性变换法

wp2 = 2 .* pi .* fp;
wr2 = 2 .* pi .* fs;

[N2, wn2] = buttord(wp2, wr2, ap, as, 's');
[B2, A2] = butter(N2, wn2, 's');
[num2, den2] = bilinear(B2, A2, fn);
[h2, w] = freqz(num2, den2);

abs2 = 20 .* log10(abs(h2));
angle2 = angle(h2);

%% 图像

f = w ./ (2 .* pi) .* fn;

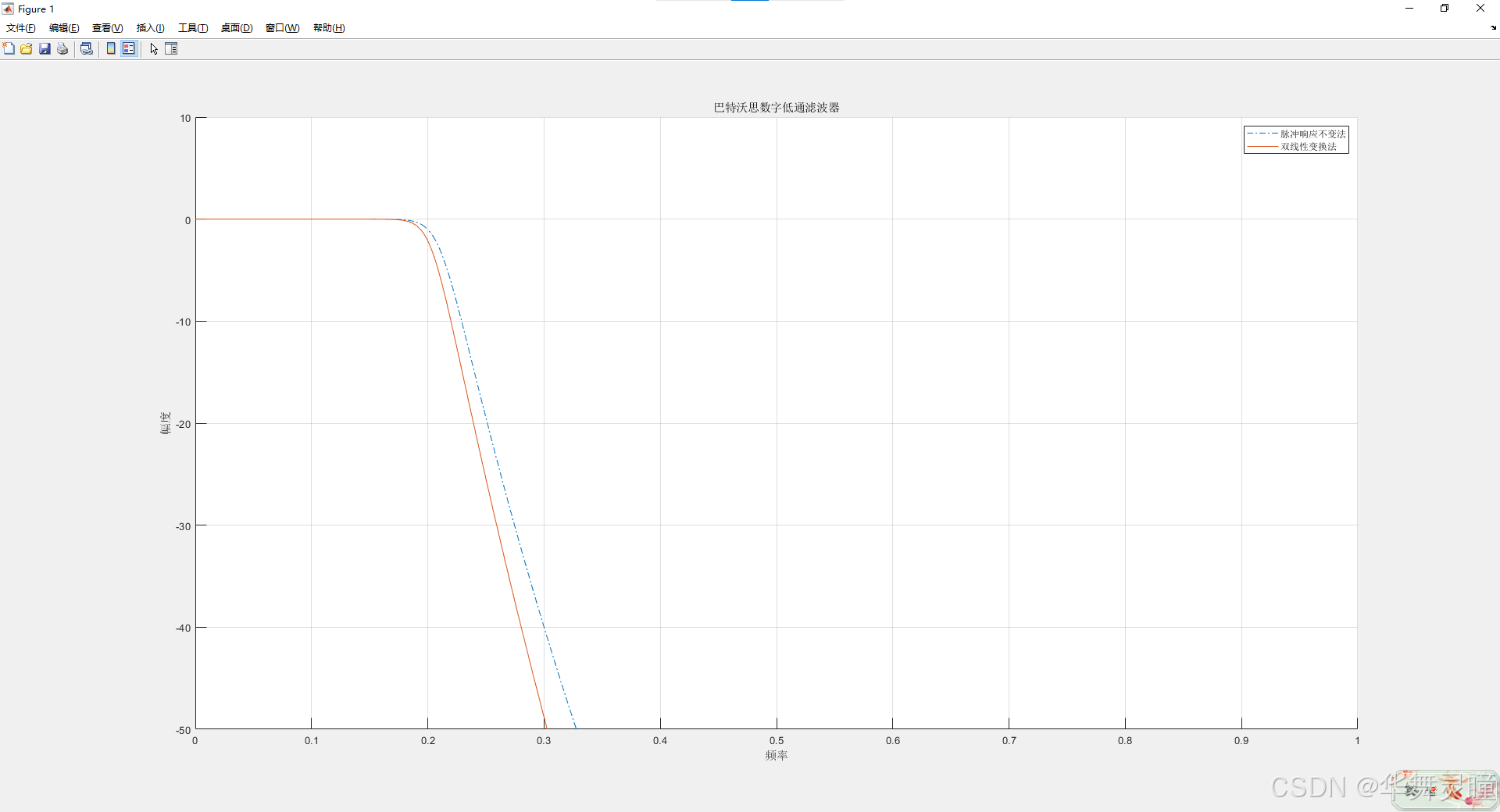

figure  %幅频特性
hold on
plot(f, abs1, '-.')%画脉冲响应不变法
plot(f, abs2, '-') %画双线性变换法
axis([0 2000 -50 10])
xticklabels(0:0.1:1)
grid on
xlabel('频率');
ylabel('幅度');
title('巴特沃思数字低通滤波器');
legend('脉冲响应不变法', '双线性变换法');    %图像注记
hold off

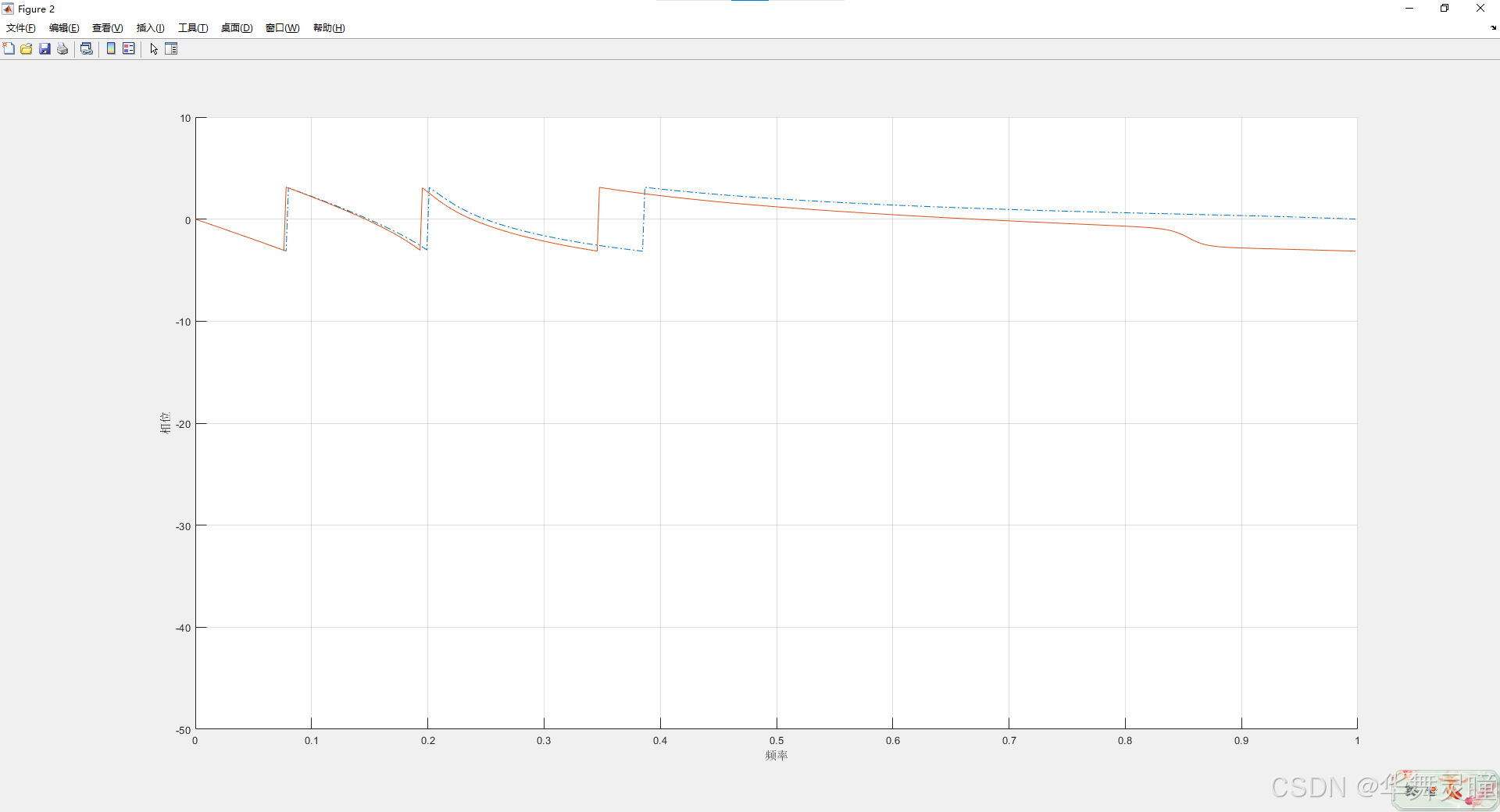

figure  %相频特性
hold on
plot(f, angle1, '-.')
plot(f, angle2, '-')
axis([0 2000 -50 10])
xticklabels(0:0.1:1)
grid on
xlabel('频率');
ylabel('相位');
hold off

幅度谱和预期结果差距较小，但是相位谱就差距较大，问题的缘由目前还没查明，可能是函数用错或是理解错了，也欢迎指正。
