一、信息点设计
对于信息点位置的设计，我们需要考虑多种因素，可以归纳为三点：业务需求特点、楼栋结构特点、安全美观性
1、业务需求特点
1.1信息点的定义与重要性
信息点可以理解为电信设备中的一个节点，它是网络信号接入和分发的关键位置。这可能包括光纤接入口、网络交换机、路由器接口、无线接入点等。信息点的重要性直接影响到整个网络系统的性能与稳定性。
1.2信息点重要性的判定方法
这包括网络拓扑分析、流量分析、服务依赖度评估、故障影响分析、硬件冗余度评估、监控和管理、装置的设计、自动化评估流程以及灾难恢复计划等方面。这些方法帮助确定信息点在网络中的位置和作用，以及它们对关键业务或服务的依赖程度。
1.3综合布线中信息点安装位置的选择原则
在选择信息点的安装位置时，从智能楼宇的角度，每五个平方米应设置一个信息点。信息点的安装位置应离顶或地面30厘米，避免安装在靠近窗户的位置。在共办公场所，信息点的线缆应能抽动，以适应未来可能的需求变化。在布线时，应避免过多的90度转角，且直线距离不宜过长。设计时应考虑未来的发展需求。
2、信息点产品选择及信息点统计
2.1RJ-45连接器
RJ-45连接器是一种塑料接插件，又称作RJ-45水晶头。用于制作双绞线跳线，实现与配线架、信息插座、网卡或其他网络设备（如集线器、交换机、路由器等）的连接。RJ-45连接器是8针的。
根据端接的双绞线的类型，有5类、5e类、6类RJ-45连接器；有非屏蔽RJ-45连接器（如图2-1所示，用于和非屏蔽双绞线端接）和屏蔽的RJ-45连接器（如图所示2-2，用于和屏蔽双绞线端接）。

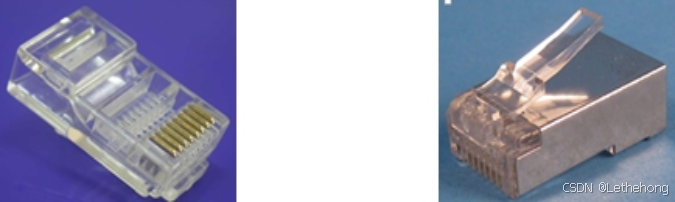

图2-1 非屏蔽RJ45连接器 图2-2 屏蔽RJ45连接器

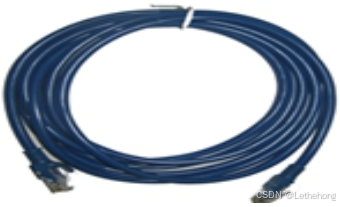

双绞线跳线，是指两端带有RJ-45连接器的一段双绞线电缆，如图2-3所示。
图2-3 双绞线跳线
在计算机网络中使用的双绞线跳线有直通线、交叉线、反接线等三种类型。制作双绞线跳线时可以按照EIA/TIA 568A或EIA/TIA 568B两种标准之一进行，但在同一工程中只能按照同一个标准进行，一般多采用EIA/TIA 568B标准。
2.2信息插座

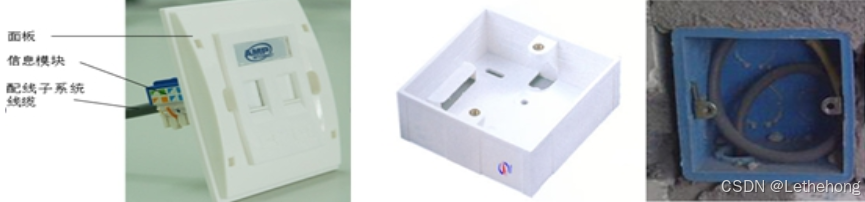

信息插座通常由信息模块、面板和底盒三部分组成。信息模块是信息插座的核心，双绞线电缆与信息插座的连接实际上是与信息模块的连接。如图2-4所示给出了信息插座的结构图。

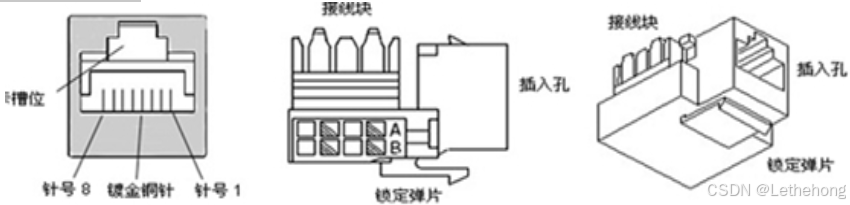

图2-4 信息插座结构图
信息插座中的信息模块通过水平干线子系统与楼层配线架相连，通过工作区跳线与应用综合布线的终端设备相连。信息模块的类型必须与配线子系统和工作区跳线的线缆类型一致。
常见的信息模块主要有两种形式，一种是RJ-45，另一种是RJ-11。RJ-45标准的信息模块既可以用于数据传输也可以用于语音传输，而RJ-11仅用于语音传输。在具体的方案设计时，既可以使用一个RJ-45信息插座来同时完成数据与语音，也可以分别设立RJ-45信息模块和RJ-11信息模块插座。在后一种方式中，设计时选用双口面板。
RJ-45信息模块用于端接水平电缆，模块中有8个与电缆导线连接的接线。RJ-45信息模块的光纤适配器（Fiber Adapter）又称光纤耦合器，实际上就是光纤的插座，它的类型与光纤连接器的类型对应，有ST、SC、FC、LC、MU等几种，和光纤连接器是对应的。见图2-5。如图2-5所示。
图2-5 模块正视图、侧视图、立视图
RJ-45信息模块的类型是与双绞线电缆的类型相对应的，比如根据其对应的双绞线电缆的等级，RJ-45信息模块可以分为3类、5类、5e类和6类RJ-45信息模块等。 RJ-45信息模块也分为非屏蔽模块和屏蔽模块。如图2-6所示是非屏蔽信息模块。如图2-7所示是屏蔽信息模块。图2-8为免工具的双绞线信息模块。

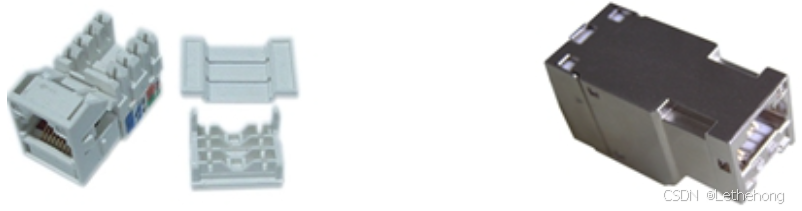

图2-6 非屏蔽信息模块 图2-7 屏蔽信息模块

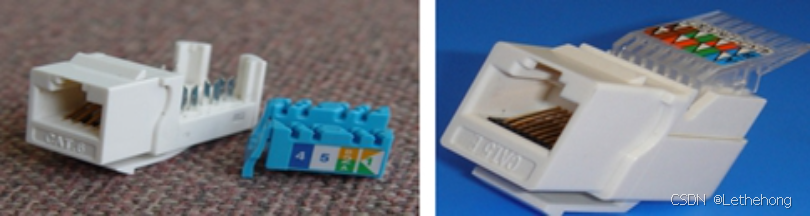

图2-8 免工具的双绞线信息模块
2.3光纤适配器（耦合器）
光纤适配器（Fiber Adapter）又称光纤耦合器，实际上就是光纤的插座，它的类型与光纤连接器的类型对应，有ST、SC、FC、LC、MU等几种，和光纤连接器是对应的。见图2-9。

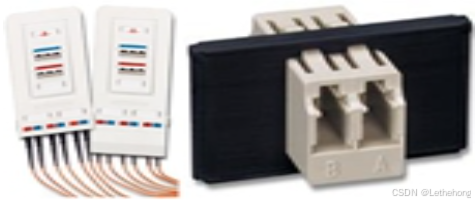

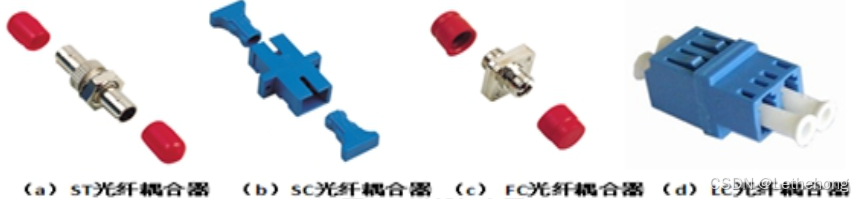

图2-9 光纤耦合器
光纤耦合器一般安装在光纤终端箱上，提供光纤连接器的连接固定。
2.4光纤连接器
大多数的光纤连接器是由三部分组成，两个光纤接头和一个耦合器，如图2-10所示。耦合器是把两条光缆连接在一起的设备，使用时把两个连接器分别插到光纤耦合器的两端。耦合器的作用是把两个连接器对齐，保证两个连接器之间有一个低的连接损耗。耦合器多配有金属或非金属法兰，以便于连接器的安装固定。

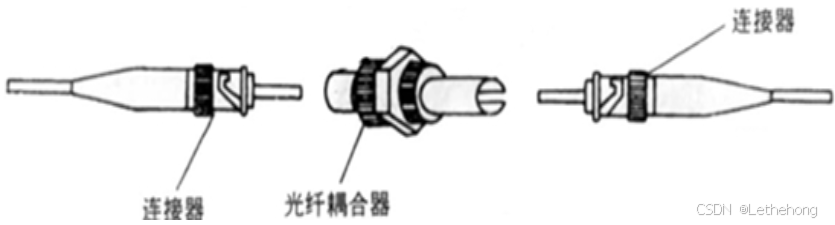

图2-10 光纤连接器的组成
光纤连接器使用卡口式、旋拧式、“n”型弹簧夹和MT-RJ等方法连接到插座上。按传输媒介的不同可分为单模光纤连接器和多模光纤连接器；按结构的不同可分为FC、SC、ST、D4、DIN、Biconic、MU、LC、MT等各种型式；按连接器的插针端面可分为FC、PC（UPC）和APC；按光纤芯数还有单芯、多芯之分。
要传输数据，至少需要两根光纤。一根光纤用于发送，另一根用于接收。因此，光纤连接器根据光纤连接的方式被分为两种：单连接器在装配时只连接一根光纤；双连接器在装配时要连接两个光纤。
2.5光纤跳线和光纤尾纤
光纤跳线是由一段1-10m的互连光缆与光纤连接器组成，用在配线架上交接各种链路。
光纤跳线有单芯和双芯、单模和多模之分。由于光纤一般只是单向传输，需要进行全双工通信的设备需要连接两根光纤来完成收、发工作，因此如果使用单芯跳线，就需要两根跳线。
根据光纤跳线两端的连接器的类型，光纤跳线有以下多种类型：
（1）ST-ST跳线：两端均为ST连接器的光纤跳线。
（2）SC-SC跳线：两端均为SC连接器的光纤跳线。
（3）FC-FC跳线：两端均为FC连接器的光纤跳线。
（4）LC-LC跳线：两端均为LC连接器的光纤跳线。
（5）ST-SC跳线：一端为ST连接器，另一端为SC连接器的光纤跳线。
（6）ST-FC跳线：一端为ST连接器，另一端为FC连接器的光纤跳线。
（7）FC-SC跳线：一端为FC连接器，另一端为SC连接器的光纤跳线。
光纤尾纤只有一端有连接头，另一端是一根光缆纤芯的断头，通过熔接可与其他光缆纤芯相连。
它常出现在光纤终端盒内，用于连接光缆与光纤收发器。同样有单芯和双芯、单模和多模之分。一条光纤跳线剪断后就形成两条光纤尾纤。
2.6光纤信息插座
光纤到桌面时，需要在工作区安装光纤信息插座。光纤信息插座的作用和基本结构与使用RJ-45信息模块的双绞线信息插座一致，是光缆布线在工作区的信息出口，用于光纤到桌面的连接，如图2-11所示。实际上就是一个带光纤耦合器的光纤面板。光缆敷设到光纤信息插座的底盒后，光缆与一条光纤尾纤熔接，尾纤的连接器插入光纤面板上的光纤耦合器的一端，光纤耦合器的另一端用光纤跳线连接计算机。
图2-11 光纤信息插座
2.7水晶头和模块所需的数量计算
RJ-45水晶头的需求量一般用下述公式计算：
m＝n×4＋n×4×l5％
其中：m――RJ-45水晶头的总需求量；
n――信息点的总量；
n×4×l5％――留有富余量。
信息模块的需求量一般用下述公式计算：
m＝n＋n×3％
其中：m――信息模块的总需求量；
n――信息点的总量；
n×3％――留有富余量。
二、线缆选择
1、双绞线电缆
双绞线一般是由两根遵循AWG（American Wire Gauge，美国线规）标准的22号或24号或26号具有绝缘保护层的铜导线按一定密度逆时针方向相互缠绕而成。绝缘铜导线的缠绕可降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。把一对或多对双绞线放在一个绝缘套管中便构成了双绞线电缆。双绞线电缆是综合布线工程中最常用的一种传输介质。
1.1双绞线性能参数
（1）衰减：衰减（Attenuation）是沿链路的信号损失度量。衰减与线缆的长度有关系，随着长度的增加，信号衰减也随之增加。衰减用"db"作单位，表示源传送端信号到接收端信号强度的比率。由于衰减随频率而变化，因此，应测量在应用范围内的全部频率上的衰减。
（2）串扰：根据麦克斯韦定律，只要有电流的存在，就会有磁场存在，磁场之间的干扰就是串扰。这个感应信号可能会导致数据传输的丢失和传输错误，串扰对于综合布线来说，是个最厉害的天敌。
串扰分近端串扰（NEXT）和远端串扰（FEXT），测试仪主要是测量NEXT。
NEXT是测量一条UTP链路中从一对线到另一对线的信号耦合。是UTP链路的一个关键性能指标，也是最难精确测量的一个指标，尤其随着信号频率的增加其测量难度就更大。NEXT并不表示在近端点所产生的串扰值，它只是表示在近端点所测量到的串扰值。这个量值会随电缆长度不同而变，电缆越长而变得越小。同时发送端的信号也会衰减，对其他线对的串扰也相对变小。
实验证明，只有在40m内测量得到的NEXT值较真实，如果另一端是远于40m的信息插座，它会产生一定程度的串扰，但测试仪可能无法测量到这个串扰值。基于这个理由，对NEXT最好在两个端点都要进行测量。现在的测试仪都配有相应设备，使得在链路一端就能测量出两端的NEXT值。
远端串扰，是指从链路近端某一个线对发送的信号经过该电路衰减,在链路远端干扰相邻其他接受线对的串扰信号，即在链路远端经链路衰减了的串扰。由于线路损耗，FEXT的量值影响较小。在3类、5类系统中忽略不计。
（3）直流电阻：直流电阻就是指直流电通过导体物质时，导体物质对这个直流电流的阻值， ISO 11801标准中规定双绞线的直流电阻不得大于19.2 欧，每对线间的差异不能太大（小于0.1欧姆），否则表示接触不良，必须检查连接点。
（4）特性阻抗：具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。它与一对电线之间的距离及绝缘体的电气性能有关。阻抗由电阻、感抗和容抗三者组成，但不是三者简单相加。阻抗的单位是欧。电阻很小的物质称作良导体，如金属等；电阻极大的物质称作绝缘体，如木头和塑料等。还有一种介于两者之间的导体叫做半导体，而超导体则是一种电阻值几近于零的物质。电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。各种电缆有不同的特性阻抗，对双绞线电缆而言，则有100 欧、120 欧及150 欧几种。
（5）衰减串扰比（ACR）：在某些频率范围，串扰与衰减量的比例关系是反映电缆性能的另一个重要参数。ACR有时也以信噪比（SNR）表示，它由最差的衰减量与NEXT量值的差值计算。较大的ACR值表示抗干扰的能力更强，系统要求至少大于10db。
（6）信噪比SNR：通讯信道的品质是由它的电缆特性（SNR Signal-Noice ratio）来描述的。是在考虑到干扰信号的情况下，对数据信号强度的一个度量。如果SNR过低，将导致数据信号在被接收时，接收器不能分辨数据信号和噪音信号，最终引起数据错误。因此,为了使数据错误限制在一定范围内，必须定义一个最小的可接收的SNR。
1.2双绞线分类
（1）按性能分为1类、2类、3类、4类、5类、5e类、6类、超6类、7类双绞线电缆。
1类 (CAT-1)：电缆最高频率带宽是750KHz，主要用于报警系统或语音系统（如门铃导线），不适用于数据传输，不是现代化综合布线系统的一部分。
2类 (CAT-2)：电缆最高频率带宽是1MHz，用于语音传输和最高传输速率为4Mbps的数据传输，常见于使用4Mbps规范令牌传递协议的IBM令牌环网，目前已很少使用。
3类 (CAT-3)：该电缆的频率带宽最高为16MHz，主要应用于语音、10Mbps的以太网和4Mbps令牌环，最大网段长为100m，采用RJ形式的连接器。它是10Base-T以太网中的最低配置电缆，目前3类双绞线除了在电话布线系统中有着一定程度的应用而外，其余系统已不再推荐使用。
4类 (CAT-4)：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输，主要用于基于令牌的局域网和10Base-T以太网。
5类 (CAT-5)：该类电缆传输频率为100MHz，用于运行CDDI（基于双绞线的FDDI网络）和快速以太网，传输速率达100Mbps，但在同时使用多对线对以分摊数据流的情况，也可用于1000Base-T网络。目前5类双绞线电缆广泛应用于电话、保安、自动控制等网络中，但在计算机网络布线中已逐渐失去市场。
超5类(CAT-5e)：超5类电缆的传输频率为100MHz，传输速率可达到100Mbps。与5类双绞线电缆相比，具有更多的扭绞数目，可以更好地抵抗来自外部和电缆内部其他导线的干扰，从而提升了性能，在近端串扰、综合近端串扰、衰减和衰减串扰比等4个主要指标上都有了较大的改进。因此超5类双绞线电缆具有更好的传输性能，更适合支持1000Base-T网络，是目前综合布线系统的主流产品。
6类 (CAT-6)：性能超过CAT-5e，电缆频率带宽为250MHz以上，主要应用于100Base-T快速以太网和1000Base-T以太网中。6类电缆的绞距比超5类更密，线对间的相互影响更小，从而提高了串扰的性能，更适合用于全双工的高速千兆网络，是目前综合布线系统中常用的传输介质。
超6类(CAT-6A)：主要应用于1000Base-T以太网，传输带宽为500MHz。最大传输速率是1000Mbps，与6类电缆相比，在串扰、衰减等方面有较大改善。
7类(CAT-7)：该类电缆是线对屏蔽的S/FTP电缆，它有效地抵御了线对之间的串扰，从而在同一根电缆上可实现多个应用。其最高频率带宽是600MHz，传输速率可达10Gbps，主要用于万兆以太网综合布线。
（2）按结构分为非屏蔽双绞线电缆和屏蔽双绞线
屏蔽双绞线是在双绞线电缆中增加了屏蔽层，目的就是为了提高电缆的物理性能和电气性能，减少电缆信号传输中的电磁干扰。该屏蔽层能将噪声转变成直流电。屏蔽层上的噪声电流与双绞线上的噪声电流相反，因而两者可相互抵消。
非屏蔽双绞线没有屏蔽双绞线的金属屏蔽层，它在绝缘套管中封装了一对或一对以上的双绞线，每对双绞线按一定密度互相绞合在一起。这样可以提高系统本身抗电子噪声和电磁干扰的能力，但不能防止周围的电子干扰。其特点是直径小，节省所占用的空间，重量轻，易弯曲，有阻燃性，适用于结构化综合布线。
（3）按特性阻抗划分为100欧姆 、120欧姆及150欧姆等几种。常用的是100欧姆的双绞线电缆。
1.3常用的双绞线电缆
（1）5类4对非屏蔽双绞线
美国线规为24的实芯裸铜导体，以氟化乙丙烯做绝缘材料，传输频率达100MHz，物理结构如图1-1所示。

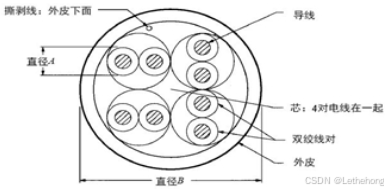

图1-1 5类4对非屏蔽双绞线

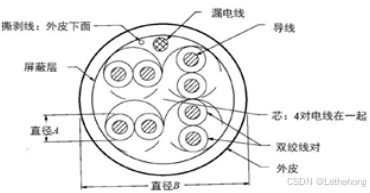

（2）5类4对24 AWG屏蔽电缆
美国线规24号的裸铜导体，以氟化乙烯做绝缘材料，内有一24AWG TPG漏电线。传输频率达100MHz，物理结构如图1-2所示。
图1-2 5类4对屏蔽双绞线
（3）5类25对24AWG非屏蔽软线
它由25对线组成，为用户提供更多的可用线对，并被设计为扩展的传输距离上实现高速数据通信应用。传输速度为100MHz，物理结构如图1-3所示

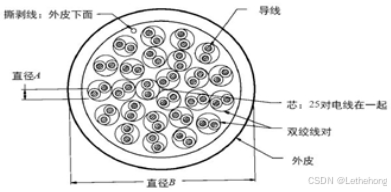

图1-3 5类25对24AWG非屏蔽软线
2、同轴电缆
同轴电缆，由一根空心的外圆柱导体及其所包围的单根内导线所组成。柱体与导线间用绝缘材料隔开，其频率特性比双绞线好，能进行较高速率的传输。由于它的屏蔽性能好，抗干扰能力强，通常多用于基带传输。
同轴电缆具有柔性，能支持254mm（10in）的弯曲半径。中心导体是直径为2.17mm±0.013mm的实心铜线。绝缘材料要求满足同轴电缆电气参数的绝缘材料。屏蔽层是由满足传输阻抗和ECM规范说明的金属带或薄片组成，屏蔽层的内径为6.15mm，外径8.28mm。外部隔离材料一般选用聚氯乙烯（如PVC）或类似材料。
同轴电缆可分为两种基本类型，基带同轴电缆（粗同轴电缆）和宽带同轴电缆（细同轴电缆）。粗同轴电缆的屏蔽线是用铜做成的网状的，特征阻抗为50欧，如RG-8、RG-58等；细同轴电缆的屏蔽层通常是用铝冲压成的，特征阻抗为75欧，如RG-59等。

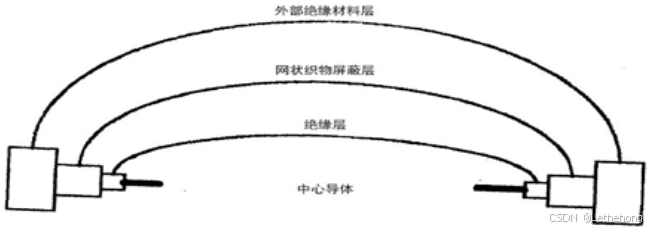

同轴电缆是由中心导体、绝缘材料层、网状织物构成的屏蔽层以及外部隔离材料层组成，其结构如图2-1所示。
图2-1 同轴电缆物理结构
为了保持同轴电缆的正确电气特性，电缆屏蔽层必须接地，同时两头要有终端来削弱信号反射作用。
粗同轴电缆适用于比较大型的局部网络，它的标准距离长、可靠性高。由于安装时不需要切断电缆，因此可以根据需要灵活调整计算机的入网位置。但粗缆网络必须安装收发器和收发器电缆，安装难度也大，所以总体造价高。
细同轴电缆则比较简单、造价低，但由于安装过程要切断电缆，两头装上基本网络连接头（BNC），然后接在T型连接器两端，所以当接头多时容易产生接触不良的隐患，这是目前运行中的以太网所发生的最常见故障之一。
无论是粗缆还是细缆均为总线拓扑结构，即一根缆上接多部机器，这种拓扑适用于机器密集的环境。但是当一触点发生故障时，故障会串联影响到整根缆上的所有机器，故障的诊断和修复都很麻烦。
3、同轴电缆的主要电气参数
（1）同轴电缆的特性阻抗：同轴电缆的平均特性阻抗为50Ω±2Ω，沿单根同轴电缆阻抗的周期性变化可达±3Ω。
（2）同轴电缆的衰减：500m长的电缆段的衰减值，当用10MHz的正弦波进行测量时，不超过8.5dB（17dB/km），而用5MHz的正弦波进行测量时不超过6.0dB（12dB/km）。
（3）同轴电缆的传播速度：同轴电缆的最低传播速度为0.77c（c为光速）。
（4）同轴电缆直流回路电阻：电缆的中心导体的电阻，加上屏蔽层的电阻总和不超过10mΩ/m（在20℃测量）。
在计算机网络布线系统中，对同轴电缆的粗缆和细缆有3种不同的构造方式，即细缆结构、粗缆结构和粗/细缆混合结构。它们的主要应用简述如下：
3.1细缆结构
如图3-1所示,细缆网络的硬件配置如下：
（1） 网络接口适配器：网络中每个结点需要一块提供B N C接口的以太网卡、便携式适配器或PCMCIA卡（ PC机内存卡）。
（2） BNC T型连接器：细缆以太网上的每个结点通过T型连接器与网络进行连接，它水平方向的两个插头用于连接两段细缆，与之垂直的插口与网络接口适配器上的B NC连接器相连。
（3） 电缆系统：用于连接细缆以太网的电缆系统，包括：
细缆（RG-58 A/U），直径为5mm，特征阻抗为50Ω的细同轴电缆。
BNC连接器插头，安装在细缆段的两端；
BNC桶型连接器，用于连接两段细缆；
BNC终端匹配器，BNC 50Ω的终端匹配器安装在干线段的两端，用于防止电子信号的反射。干线段电缆的两端的终端匹配器必须有一个接地。
（4）中继器：对于使用细缆的以太网，每个干线段的长度不能超过185 m，可以用中继器连接两个干线段来扩充主干电缆的长度，每个以太网中最多可以使用4个中继器，连接5段干线电缆。

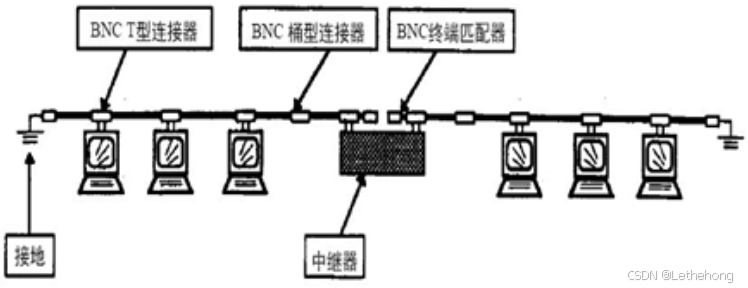

图3-1 细同轴电缆网络结构示意图
细缆结构的主要技术参数如下：
• 最大的干线电缆长度：185m；
• 最大网络干线电缆长度：925m；
• 每条干线段支持的最大结点数：30；
• BNC T型连接器之间的最小距离：0.5m。
细缆结构的主要特点有以下几点：
• 容易安装；
• 造价较低；
• 网络抗干扰能力强；
• 网络维护和扩展比较困难；
• 电缆系统的断点较多，影响网络系统的可靠性。
3.2粗缆结构
如图3-2所示,建立一个粗缆以太网需要如下硬件：
（1）网络接口适配器：网络中每个结点需要一块提供AUI接口的以太网卡、便携式适配器或PCMCIA卡。
（2）收发器（transceiver）：粗缆以太网上的每个结点通过安装在干线电缆上的外部收发器与网络进行连接，在连接粗缆以太网时用户可以选择任何一种标准的以太网。例如，（IEEE802.3）类型的外部收发器。
（3）收发器电缆：用于连接结点和外部收发器，通常称为AUI电缆。
（4）电缆系统：用于连接粗缆以太网的电缆系统，包括：
粗缆（ RG-11A/U）：直径为10mm，特征阻抗为50Ω的粗同轴电缆，每隔2.5m有一个标记；
N—系列连接器插头：安装在粗缆段的两端；
N—系列桶型连接器：用于连接两段粗缆；
N—系列终端匹配器：N—系列50Ω的终端匹配器安装在干线电缆段的两端，用于防止电子信号的反射。干线电缆段两端的终端匹配器必须有一个接地：
中继器：对于使用粗缆的以太网，每个干线段的长度不超过500m，可以用中继器连接两个干线来扩充主干电缆的长度，每个以太网中最多可以使用4个中继器，连接5段干线电缆。

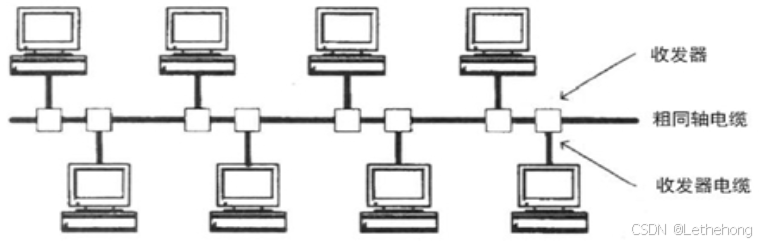

图3-2 粗同轴电缆网络结构示意图
粗缆结构的主要技术参数如下：
• 最大干线段长度： 500m；
• 最大网络干线电缆长度：2500m；
• 每条干线支持的最大结点数：100；
• 收发器之间最小距离：2.5m。
粗缆结构的主要特点有：
• 具有较高的可靠性，网络抗干扰能力强；
• 具有较大的地理覆盖范围，最大距离可达2500m；
• 网络安装、维护和扩展比较困难；
• 造价高。
3.3粗/细缆混合结构
在建立一个粗/细混合以太网时，除需要使用与粗缆以太网和细缆以太网相同的硬件外，还必须提供粗缆和细缆之间的连接硬件，连接硬件包括：
（1） N—系列插口到BNC插口连接器；
（2） N—系列插头到BNC插口连接器。
粗/细缆混合结构的主要技术参数如下：
最大的干线长度：大于185m，小于500m，
最大网络干线电缆长度：大于925m，小于2500m。
为了降低系统的造价，在保证一条混合干线所能达到的最大长度的情况下，应尽可能多的使用细缆。可以用下面的公式计算出在一条混合的干线段中能够使用细缆的最大长度：（500-L/3.28 =t；其中：L—要构造的干线段长度，t—要以使用细缆的最大长度。
例如，若要构造一条400 m的干线段，能够使用细缆的最大长度为：（500-400/3.28＝30m
粗/细缆混合结构的主要特点有
• 造价合理；
• 网络抗干扰能力强；
• 网络维护和扩展比较困难；
• 增加了电缆系统的断点数，会影响网络的可靠性；
目前，同轴电缆结构的网络只在楼宇控制、工业自动化行业使用。
4、光纤
光纤，全称光导纤维，是一种利用光的全反射原理，通过由玻璃或塑料制成的纤维传导光信号的传输媒介。一般可以分为三部分：折射率较高的纤芯、折射率较低的包层和外面的涂覆层。如下图4-1所示。光纤可以有以下几种分类
（1）按构成光纤的材料分：玻璃光纤、 胶套硅光纤 、塑料光纤
（2）按传输模式分：单模光纤、多模光纤
（3）按折射率分布分：跳变式光纤 、渐变式光纤

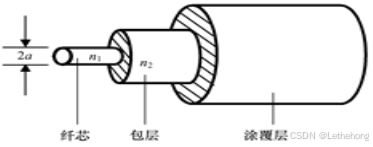

图4-1 光纤结构示意图
5、光纤通信技术
是通过光学纤维传输信息的通信技术。在发信端，信息被转换和处理成便于传输的电信号，电信号控制—光源，使发出的光信号具有所要传输的信号的特点，从而实现信号的电一光转换。发信端发出的光信号通过光纤传输出到远方的收信端，经光电二极管等转换成电信号，从而实现信号的光一电转换。
在发送端，通过光发送机将电信号转换成光信号，再把光信号导入光纤；在接收端，光接收机负责接收光纤上传输的光信号，并将其转换为电信号，经过解码后再作相应处理。光发送机和光接收机可以是分离的单元，也可以使用一种称为收发器的设备，它能够同时执行光发送机和光接收机的功能。另外，光信号在光纤中只能沿着一个方向传输，所以全双工系统应采用两根光纤。光纤通信系统构成图如图5-1所示:

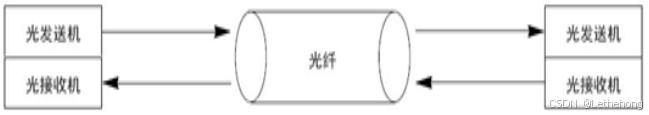

图5-1 光纤通信系统结构图
光纤通信的特点：
传输频带宽，通信容量大；
线路损耗低，传输距离远；
抗化学腐蚀能力强；线径细，质量小；
抗干扰能力强，应用范围广；
制造资源丰富。
6、光缆
是利用置于包覆护套中的一根或多根光纤作为传输媒质并可以单独或成组使用的通信线缆组件。是为了满足光学、机械或环境的性能规范而制造的，光缆主要是由光导纤维和塑料保护套管及塑料外皮构成，光缆内没有金、银、铜铝等金属，一般无回收价值。是一定数量的光纤按照一定方式组成缆心，外包有护套，有的还包覆外护层，用以实现光信号传输的一种通信线路。 即：由光纤（光传输载体）经过一定的工艺而形成的线缆。光缆的基本结构一般是由缆芯、加强钢丝、填充物和护套等几部分组成，另外根据需要还有防水层、缓冲层、绝缘金属导线等构件
光缆按纤芯数目分布为：单芯光缆、双芯光缆、多芯光缆。单芯的网络护套中只有一根光纤，通常有一个较大的缓冲层和一个较厚的保护层；双芯光缆在护套中有两根光纤线芯，通常用于光纤局域网的主干网线。多芯光缆是指在一个护套中包含了两根以上的光纤线芯，主要用于局域网。
光缆的结构可以分为中心管式、层绞式和骨架式三种。
中心管式光缆：由一根二次光纤松套管或螺旋形光纤松套管（无绞合直接放在缆的中心位置），纵包阻水带和双面涂塑钢（铝）带，两根平行加强圆磷化碳钢丝或玻璃钢圆棒组成。
层绞式光缆：由多根二次被覆光纤松套管（或部分填充绳）绕中心金属加强件绞合成圆整的缆芯。
骨架式光缆：将光纤带以矩阵形式置于U型螺旋骨架槽或SZ螺旋骨架槽中，阻水带以绕包方式缠绕在骨架上，使骨架与阻水带形成一个封闭的腔体。
三、管槽设计
1、线管
综合布线管槽系统中的线管主要有钢管和塑料管两种。
钢管按照制造方法不同可分为无缝钢管和焊接钢管两大类。无缝钢管只有在综合布线系统中的特殊场合（如管路引入屋内承爱极大的压力时）才采用，使用较少短。暗敷管路系统中常用的钢管为焊接钢管。钢管按壁厚不同分为普通钢管（水压实验压力为2.5MPa）、加厚钢管（3MPa）和薄壁钢管（2MPa）。薄壁钢管又简称薄管或电管。这两种规格在综合布线系统中都有使用。主要用在垂直主干上升管路、房屋底层或受压力较大的地段；
钢管的规格有多种，以外径（mm）为单位，综合布线工程施工中常用的金属管有：D16、D20、D25、D32、D40、D50、D63、D110等规格。
塑料管，由树脂、稳定剂、润滑剂及填加剂配制挤塑成型。目前按塑料管使用的主要材料，塑料管主要有以下产品：聚氯乙烯管材（PVC- U管）、高密聚乙烯管材（HDPE管）、双壁波纹管、子管、铝塑复合管、硅芯管等。
综合布线系统中通常采用的是软、硬聚氯乙烯管，且是内、外壁光滑的实壁塑料管。
室外的建筑群主干布线子系统采用地下通信电缆管道时，其管材除主要选用混凝土管（又称水泥管）外，目前较多采用的是内外壁光滑的软、硬质聚氯乙烯实壁塑料管（PVC-U）和内壁光滑、外壁波纹的高密度聚乙烯管（HDPE）双壁波纹管，有时也采用高密度聚乙烯（HDPE）的硅芯管。

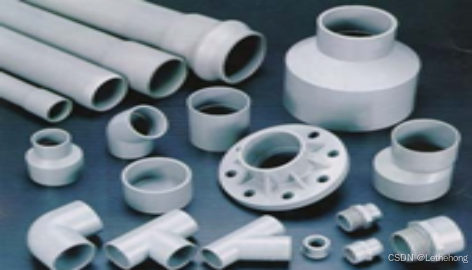

聚氯乙烯管材（PVC- U管）见图1-1所示。聚氯乙烯管材是综合布线工程中使用最多的一种塑料管，管长通常为4m、5.5m或6m。PVC- U管以外径（mm）为单位，有D16、D20、D25、D32、D40、D45、D63、D110等多种规格。
图1-1 PVC-U管及管件
塑料双壁波纹管结构先进，除具有普通塑料管的耐腐性、绝缘性好、内壁光滑、使用寿命长等优点外；还具有刚性大，耐压强度高于同等规格之普通光身塑料管；

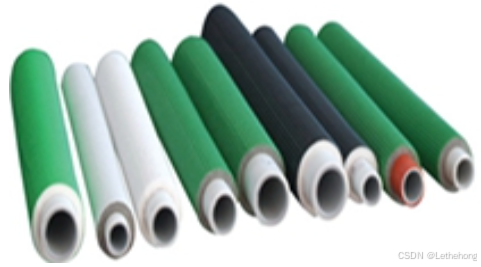

铝塑复合管是近年来广泛使用的一种新的塑料材料，它是以焊接管为中间层，内外层均为聚乙烯，聚乙烯与铝管之间以高分子热熔胶粘全，经复合挤出成型的一种新型复合管材。它的结构如图1-2所示。铝合金是非磁材料，具有良好的隔磁能力，抗电磁场音频干扰能力强，是良好的屏蔽材料；因此常用作综合布线、通信线路的屏蔽管道。
图1-2 铝塑复合管

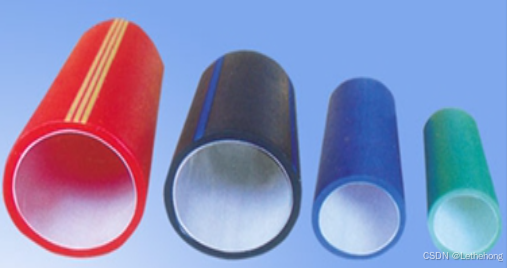

硅芯管可作为直埋光缆套管，内壁预置永久润滑内衬，具有更小的摩擦系数，采用气吹法布放光缆，敷管快速，一次性穿缆长度500～2000m，沿线接头、人孔、手孔相应减少。如图1-3所示为内壁固体润滑HDPE管材。
图1-3 内壁固体润滑HDPE管（硅芯管）
2、线槽
线槽有金属线槽和PVC塑料线槽（见图2-1）。塑料线槽是综合布线工程明敷管槽时广泛使用的一种材料，它是一种带盖板封闭式的管槽材料，盖板和槽体通过卡槽合紧。
塑料线槽的品种规格更多，从型号上讲有PVC-20、PVC-25、PVC-30、PVC-40、PVC-60等系列；从规格上讲有：20×12、24×14、25×12.5、25×25、30×15、40×20等。与PVC槽配套的连接件有：阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头等。

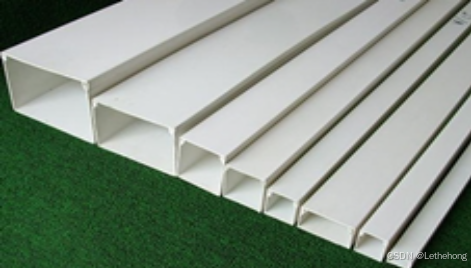

图2-1 PVC线槽
3、桥架
桥架按结构可分为梯级式、托盘式和槽式三种类型。
按表面工艺处理分为以下三类：
① 电镀彩（白）锌。适合一般的常规环境使用；
② 电镀后再粉末静电喷涂。适合于有酸、碱及其它强腐蚀气体的环境中使用；
③ 热浸镀锌。适用于潮湿、日晒、尘多的环境中。
（1）槽式桥架（图2-1）。槽式桥架是全封闭电缆桥架，也就是通常所说的金属线槽，由槽底和槽盖组成，每根槽一般长度为2米，槽与槽连接时使用相应尺寸的铁板和螺丝固定。它适用于敷设计算机线缆、通信线缆、热电偶电缆及其它高灵敏系统的控制电缆等，它对屏蔽干扰重腐蚀环境中电缆防护都有较好的效果。适用于室外和需要屏蔽的场所。在综合布线系统中一般使用的金属槽的规格有：50mm´100mm、100mm´100mm、100mm´200mm、100mm´300mm、200mm´400mm等多种规格。

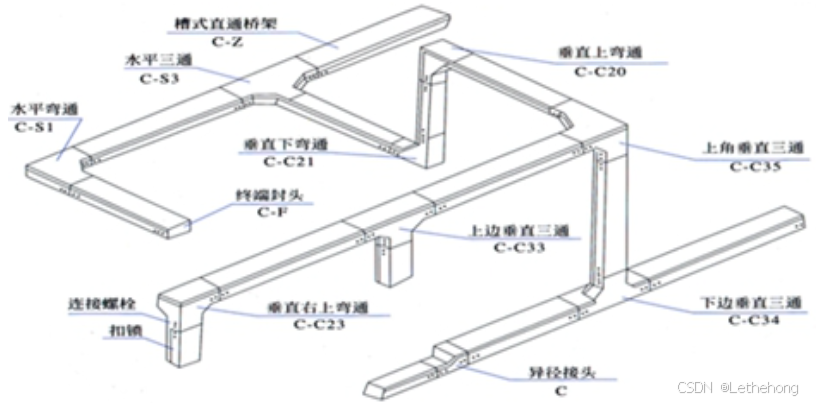

图2-1 槽式桥架空间布置示意图

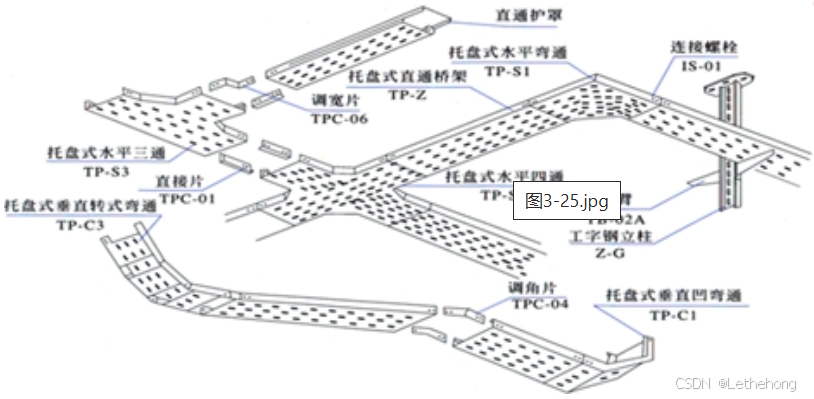

（2）托盘式桥架（图2-2）。具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点，适用于地下层、吊顶内等场所。
图2-2 托盘式桥架空间布置示意图

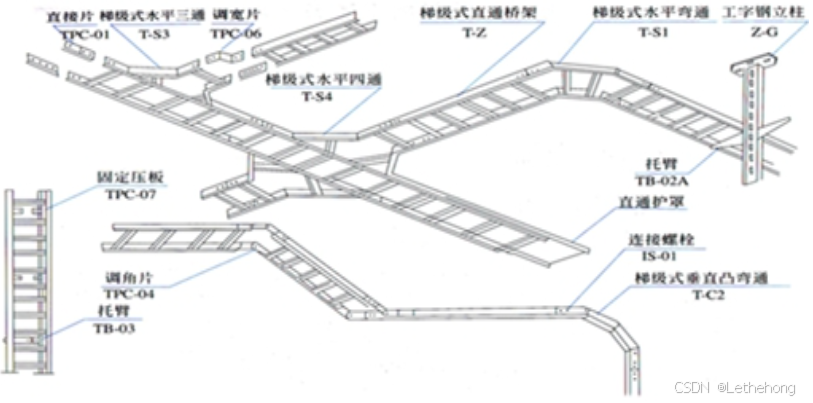

（3）梯级式桥架（图2-3）。具有重量轻、成本低、造型别致、通风散热好等特点。它适用于一般直径较大电缆的敷设，适用于地下层、垂井、活动地板下和设备间的线缆敷设。
图2-3 梯级式桥架空间布置示意图
（4）支架。支架是支撑电缆桥架的主要部件，它由立柱、立柱底座、托臂等组成，可满足不同环境条件（工艺管道架、楼板下、墙壁上、电缆沟内）安装不同形式（悬吊式、直立式、单边、双边和多层等）的桥架，安装时还需连接螺栓和安装螺栓（膨胀螺栓）。
4、线缆长度统计
第一步：根据布线方式和走向测定信息插座到楼层配线架的最远和最近距离；
第二步：确定线缆的平均长度
M＝（L＋S）/2+3
式中：L――最远电缆长度；
S――最近电缆长度；
3――预留的线缆端接长度为3m。
第三步：根据所选厂家每箱线缆的标称长度（一般为1000ft，约305m），取整计算每箱线缆可含平均长度线缆的根数。
第四步：以楼栋信息点的数量N除以X，得到的值则为购买双绞线电缆的箱数。
四、机柜配线架认识及选择
1、机柜
综合布线系统一般采用19in宽的机柜，称之为标准机柜，用以安装各种配线模块和交换机等网络设备。
根据外形可将机柜分为立式机柜（如图1-1所示）、挂墙式机柜（如图1-2所示）和开放式机架（如图1-3所示）三种。
立式机柜主要用于设备间。挂墙式机柜主要用于没有独立房间的楼层配线间。各高校建立的网络技术实验/实训室和综合布线实验/实训室大多采用开放式机架来叠放设备。
图1-1 立式机柜 图1-2 墙挂式机柜 图1-3 开放式机柜
从应用对象来看，除可分为布线型机柜（又称为网络型机柜）、服务器型机柜等二种类型外，还有：控制台型机柜、ETSI机柜、X Class通信机柜、EMC机柜、自调整组合机柜及用户自行定制机柜等。
从材质和结构方面可将机柜分为豪华优质型机柜和普通型机柜。
机柜的材料与机柜的性能有密切的关系，制造19英寸标准机柜的材料主要有铝型材料和冷轧钢板两种材料。冷轧钢板制造的机柜具有机械强度高、承重量大的特点。
2、配线架
配线架是电缆或光缆进行端接和连接的装置。在配线架上可进行互连或交接操作。建筑群配线架是端接建筑群干线电缆、光缆的连接装置。建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。楼层配线架是端接水平电缆、水平光缆与其他布线子系统或设备相连接的装置。
2.1双绞线电缆配线架
双绞线电缆配线架又叫铜缆配线架，铜缆配线架系统分110型配线架系统和模块式快速配线架系统。相应地，许多厂商都有自己的产品系列，并且对应3类、5类、5e类、6类和7类缆线分别有不同的规格和型号。
110型配线架是110型连接管理系统核心部份，110配线架是阻燃、注模塑料做的基本器件，布线系统中的电缆线对就端接在其上。
110型配线架有25对、50对、100对、300对多种规格，它的套件还应包括4对连接块或5对连接块、空白标签和标签夹、基座。
110型配线架主要有以下类型：
110AW2：100对和300对连接块，带腿。
110DW2：25对、50对、100对和300对接线块，不带腿。
110AB：100对和300对带连接器的终端块，带腿。
110PB-C：150对和450对带连接器的终端块，不带腿。
110AB：100对和300对接线块，带腿。
110BB：100对连接块，不带腿。
110型配线架主要有五种端接硬件类型。110A型、110P型、110JP型、110VP VisiPatch型和XLBET超大型。如图2-1为机架型110A型配线架。
110A型配线架配有若干引脚，俗称“带脚的110配线架”，机架型110A配线架适用于电信间、设备间水平布线或设备端接、集中点的互配端接。
110A型配线架用由金属制成的188B1和188B2两种底板，底板上面装有两个封闭的塑料分线环。

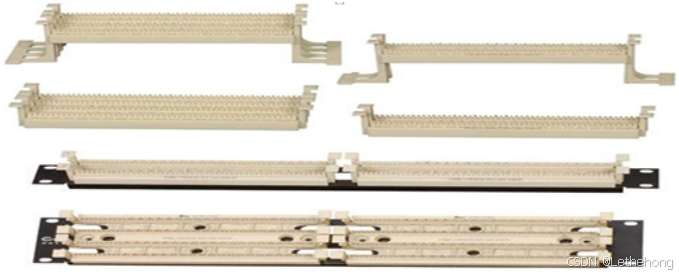

图2-1 机架型110A型配线架
模块化快速架又称为快接式（插拔式）配线架、机柜式配线架，是一种19in的模块式嵌座配线架。它通过背部的卡线连接水平或垂直干线，并通过前面的RJ-45水晶头将工作区终端连接到网络设备。
按安装方式，模块式配线架有壁挂式和机架式两种。常用的配线架，通常在1U 或2U 的空间可以提供24个或48个标准的RJ-45接口。如图2-2为48口模块化快速配线架。
图2-2 48口模块化快速配线架
2.2光纤配线设备
光纤配线设备主要分为室内配线和室外配线设备两大类。其中：
室内配线包括机架式（光纤配线架、混合配线架，见图2-3）、机柜式（光纤配线柜、混合配线柜）和壁挂式（光纤配线箱、光纤终端盒、综合配线箱，见图2-4）；
室外配线设备包括光缆交接箱（见图2-5）、光纤配线箱、光缆接续盒（见图2-6）。
这些配线设备主要由配线单元、熔接单元、光缆固定开剥保护单元、存储单元及连接器件组成。

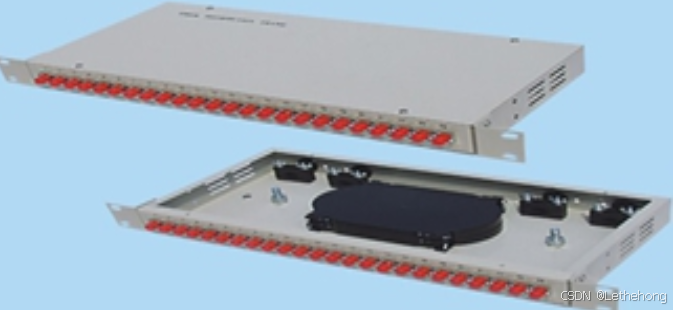

图2-3 机架式光纤配线架

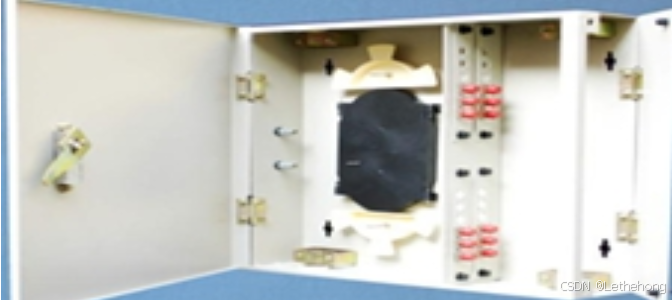

图2-4 墙挂式光纤配线箱

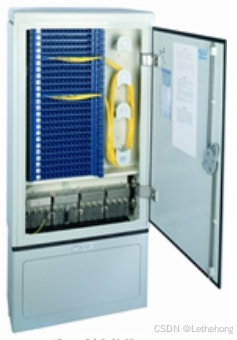

图2-5 光纤交接箱

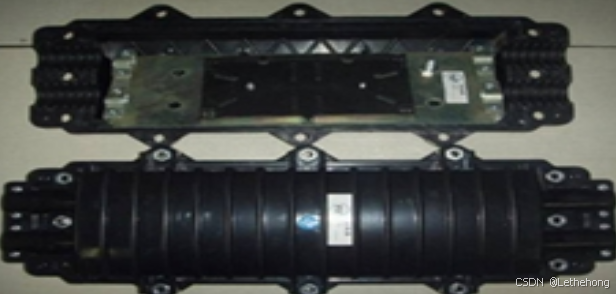

图2-6 光纤接续盒
3、其他辅助设备
3.1理线器
理线器：也称线缆管理器，安装在机柜或机架上，为机柜中的电缆提供平行进入配线架RJ-45模块的通路，使电缆在压入模块之前不再多次直角转弯，减少了自身的信号辐射损耗，减少对周围电缆的辐射干扰，并起到固定和整理线缆，使布线系统更加整洁、规范。
从外观上看，理线器可分为过线环式理线器（如图3-1所示）和墙式理线器（如图3-2所示）。

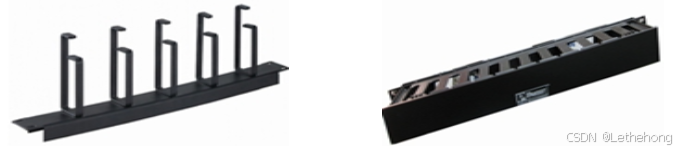

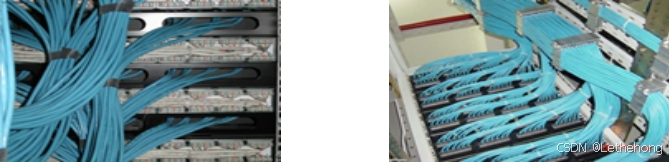

图3-1 过线环式理线器 图3-2 墙式理线器
在机柜中，理线器能安装在三种位置：
在机柜或机架的上、下两端或中部，安装垂直理线器，完成线缆的前、后双向垂直管理。
在机柜或机架的前面，安装水平理线器，与机架式配线架配合使用，提供配线架或设备跳线的水平方向的线缆管理。
在机柜或机架的顶部，安装理线器，线缆走机柜顶部进入机柜，为进出的线缆提供一个安全可靠的路径。
3.2扎带
扎带：将成束的光缆和双绞线分类绑扎、固定，从而避免使布线系统陷于混乱，并便于日后的维护和管理。扎带分为两类，即夹贴式扎带和锁扣式扎带。
夹贴式扎带（如图3-3所示）由聚乙烯钩和尼龙环构成，其中的钩和环背对背地紧贴在一起。可以多次使用、可调整、可解开和容易使用等优点。
另外还有标准扎带（如图3-4所示）、解开型扎带、架上固定式扎带和可延长型扎带分别适用于不同的布线场合。
图3-3 夹贴式扎带及使用 图3-4 标准扎带及使用
五、总结
这篇文章主要介绍了信息点位置设计的相关理论知识，包括业务需求特点、楼栋结构特点、安全美观性等方面的考虑。信息点设计需要综合考虑网络拓扑分析、流量分析、服务依赖度评估等多种方法，以确保信息点在网络中的重要性和稳定性。此外，还详细介绍了信息点产品选择和信息点统计的知识，包括RJ-45连接器、信息插座、光纤适配器、光纤连接器、光纤跳线和光纤尾纤等产品的特点和应用。
文章还介绍了线缆选择的知识，包括双绞线电缆、同轴电缆和光纤的性能参数、分类和应用。其中，双绞线电缆分为非屏蔽双绞线电缆和屏蔽双绞线电缆，同轴电缆分为基带同轴电缆和宽带同轴电缆，光纤则根据构成材料、传输模式和折射率分布进行分类。
此外，文章还介绍了管槽设计的相关知识，包括线管、线槽和桥架的类型、规格和应用。线管主要有钢管和塑料管两种，线槽有金属线槽和PVC塑料线槽，桥架则根据结构分为梯级式、托盘式和槽式三种类型。
最后，文章还介绍了机柜配线架的认识及选择，包括机柜的类型、材质和结构，以及配线架的类型、规格和应用。配线架是电缆或光缆进行端接和连接的装置，根据安装方式分为壁挂式和机架式两种。
总体来说，这篇文章全面介绍了信息点位置设计的相关理论知识，包括信息点设计、线缆选择、管槽设计和机柜配线架的认识及选择等方面，对于理解综合布线系统的构建和优化具有重要的参考价值。
扫一扫
4369
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
