一、实验目的

掌握交换机远程登录的配置方法。

二、实验设备

华为S5700和S3700交换机，一台pc。

三、实验任务及要求

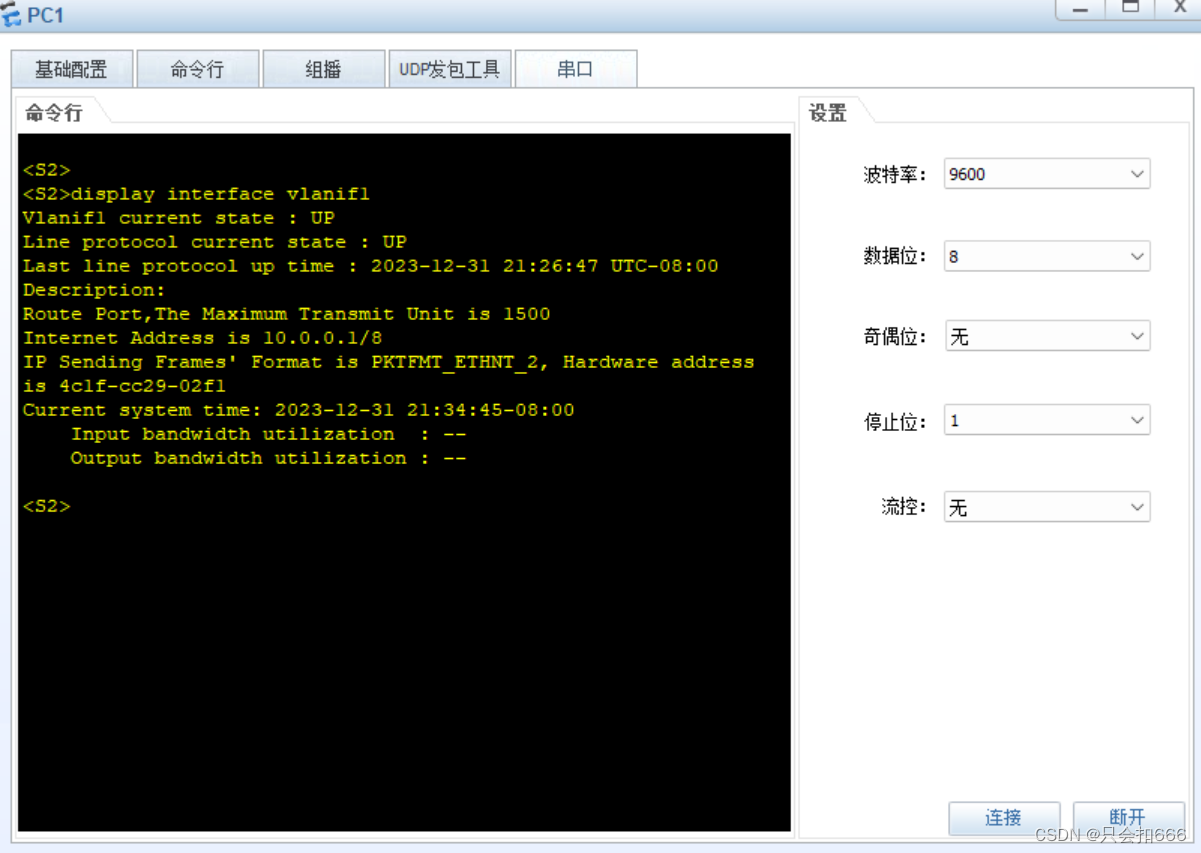

在交换机LSW2上配置远程登录的账号，实现在交换机LSW1上使用telnet命令去登录LSW2，进行相应测试。通过pc的串口连接到交换机LSW2上进行配置。

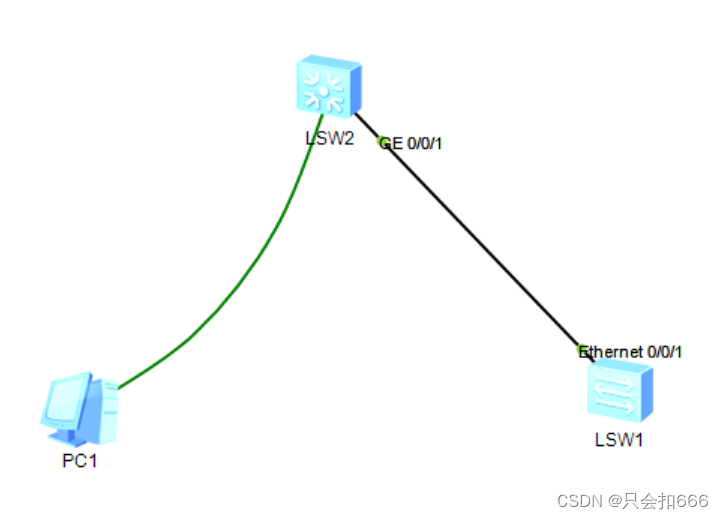

四、实验拓扑

五、实验步骤

交换机LSW2：
<Huawei>undo terminal monitor//关闭终端提示
<Huawei>system-view//进入系统视图
[Huawei]sysname S2//给交换机改名字
[S2]interface vlanif1//配置交换机的管理地址
[S2-Vlanif1]ip address 10.0.0.1 8
[S2-Vlanif1]quit
[S2]telnet server enable //开启telnet服务
[S2]user-interface maximum-vty 15//配置vty的最大个数（可同时登录的最大用户数）
[S2]user-interface vty 0 14//进入用户
[S2-ui-vty0-14]protocol inbound telnet//指定远程登录的协议为telnet
[S2-ui-vty0-14]authentication-mode aaa//登录方式为aaa模式
[S2-ui-vty0-14]quit
[S2]aaa//进入aaa配置模式（认证、授权、计帐）
[S2-aaa]local-user admin password cipher huawei123//设置账号和密码，登录时输入密码是加密的（不显示在屏幕上）
[S2-aaa]local-user admin privilege level 3//设置admin账号权限
[S2-aaa]local-user admin service-type telnet//将admin账号的准入协议设置为telnet协议
[S2-aaa]quit
[S2]quit
<S2>save//保存交换机配置

交换机LSW1：
<Huawei>undo terminal monitor//关闭终端提示
<Huawei>system-view//进入系统视图
[Huawei]sysname S1//给交换机改名字
[S1]interface vlanif1/配置交换机的管理地址
[S1-Vlanif1]ip address 10.0.0.2 8
[S1-Vlanif1]quit
[S1]quit
<S1>save//保存交换机配置

六、实验结果

1：进入交换机LSW1的命令行界面，ping交换机LSW2管理地址，发现能ping通。再输入telnet 10.0.0.1(交换机的管理地址)，发现需要输入账号（admin）和密码（huawei123）(账号和密码是有[S2-aaa]local-user admin password cipher huawei123生成的)，输入后发现进入了交换机LSW2的配置界面，说明远程登录成功。
