计算机网络实验 VLAN 间路由配置

一、实验目的

1、理解路由基本原理和作用；

2、掌握利用三层交换机实现 VLAN 间路由配置方法；

3、掌握利用单臂路由方式实现 VLAN 间路由配置方法；

二、实验内容

1、本次实验中，涉及的 IP 地址设置如下：

设备	IP 地址	子网掩码
PC1	10.1.1.62	255.255.0.0
PC2	10.1.1.112	255.255.0.0
PC3	10.1.2.62	255.255.0.0
PC4	10.1.2.112	255.255.0.0

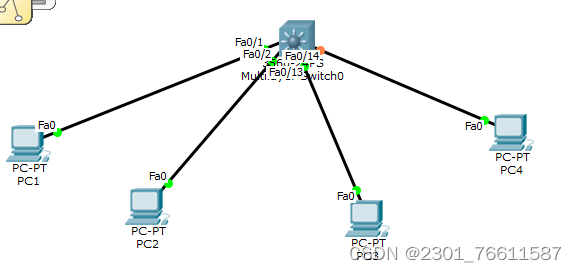

2、利用三层交换机实现 VLAN 路由, 实验拓扑结构如下：

3、首先按以上拓扑图构建网络结构，配置各 PC 终端的 IP 地址，并且实现各 PC 相互

之间可达。

    均可达：因为各主机在同一网络中

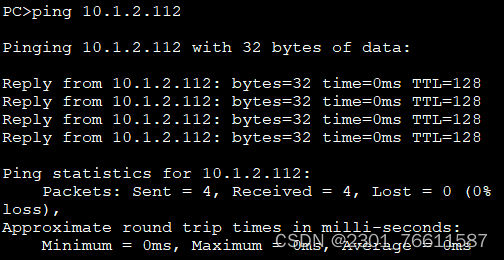

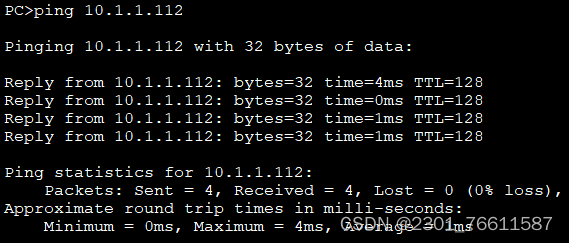

1. 测试PC1与PC2是否可达

1. 测试PC1与PC3是否可达

1. 测试PC1与PC4是否可达

4、在 3560 交换机上创建 VLAN 10 和 VLAN 20，并将交换机上 fastethernet0/1-12 接

口划分到 VLAN 10 中，将交换机上 fastethernet0/13-24 接口划分到 VLAN 20 中，验证 PC1

ping PC2 是否可达？PC1 ping PC3 是否可达？PC3 ping PC4 是否可达？通过测试结果分析，

说明了什么？

    答：PC1 ping PC2、PC3 ping PC4可达，因为均在同一vlan中；PC1 ping PC3不可达，因为二者一个在vlan10、一个在vlan20，即不在同一网络中。

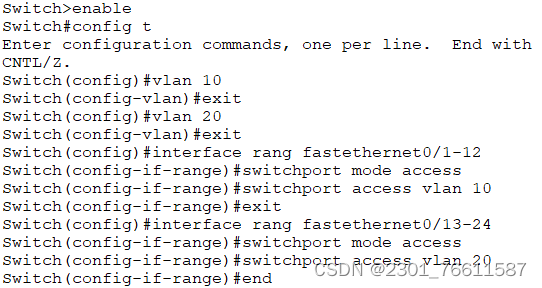

1. 配置 3560 交换机：

1. 查看 VLAN 信息：

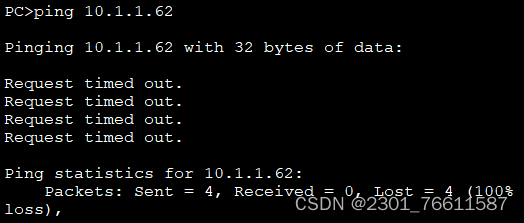

1. PC1 ping PC2、PC3、PC4 测试：

PC1pingPC2（可达）

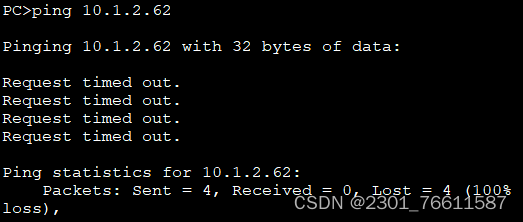

PC1pingPC3（不可达）

PC1pingPC4（不可达）

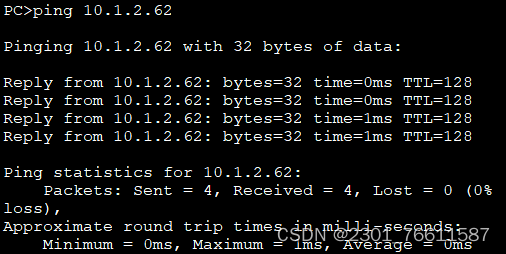

1. PC3 ping PC1、PC2、PC4 测试：

PC3pingPC1（不可达）

PC3pingPC2（不可达）

PC3pingPC4（可达）

5、在3560交换机上启用三层路由功能，并且设置VLAN 10 SVI（10.1.1.1/255.255.255.0）

和 VLAN 20 SVI（10.1.2.1/255.255.255.0）的 IP 地址，分别作为 VALN 10 和 VLAN 20 中各

PC 的默认网关。（注意：同时需要修改原来各 PC 的子网掩码为：255.255.255.0，默认网关

为各自 VLAN 虚拟接口 SVI 的 IP 地址），完成正确配置后，通过测试结果分析，对比步骤

4 中测试结果，为什么 VLAN 10 的 PC1 到 VLAN 20 的 PC3 和 PC4 可达？

    答：PC1 ping PC3、PC1 ping PC4均可达.因为启用了3560交换机上的三层路由功能，且主机的子网掩码与VLAN 10 SVI和 VLAN 20 SVI相同，默认网关为各自 VLAN 虚拟接口 SVI 的 IP 地址，相当于将4个主机互联。

此阶段设备 IP 地址：

设备	IP 地址	子网掩码	默认网关
PC1	10.1.1.62	255.255.255.0	10.1.1.1
PC2	10.1.1.112	255.255.255.0	10.1.1.1
PC3	10.1.2.62	255.255.255.0	10.1.2.1
PC4	10.1.2.112	255.255.255.0	10.1.2.1
VLAN 10 SVI（3560）	10.1.1.1	255.255.255.0	无
VLAN 20 SVI（3560）	10.1.2.1	255.255.255.0	无

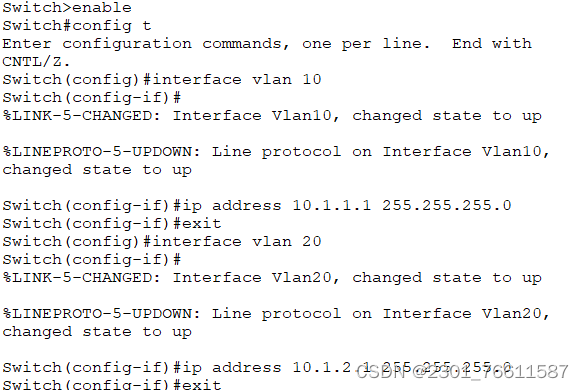

（1）3560 配置：

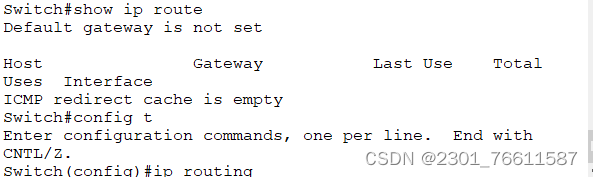

  启用路由前查看 3560 上路由表，并启用三层路由：

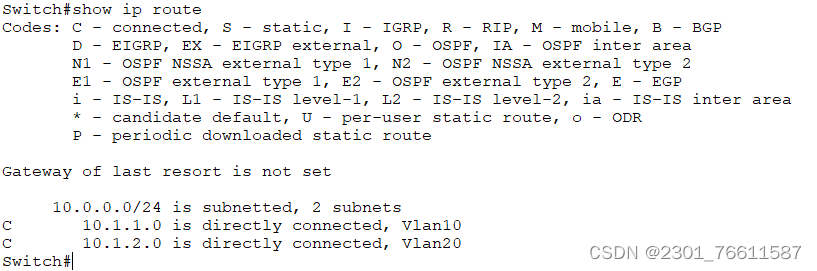

启用路由后查看 3560 上路由表：

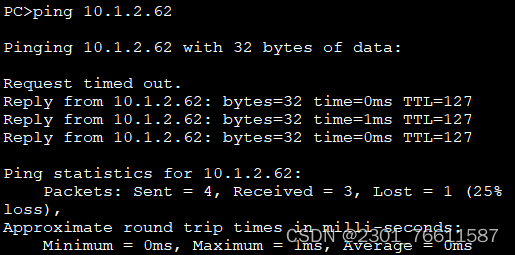

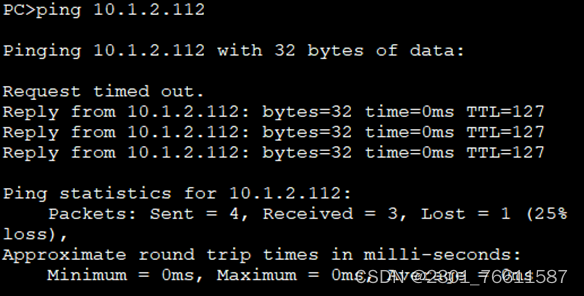

（2）PC1 ping PC3、PC4 测试：

PC1pingPC3

PC1pingPC4

6、利用单臂路由实现 VLAN 相互访问，在前面拓扑结构基础上中加入一台 2811 路由

器，并关闭 3560 的路由（Switch3560(config)#no ip routing）、取消各 VLAN 虚拟接口地址；

并将 2811 路由器和 3560 的 g0/1 接口连接，并配置 g0/1 接口上两个子接口作为 VLAN 10

和 VLAN 20 设备的默认网关。PC1 ping PC2、PC3、PC4 和 PC2 ping PC3、PC4 的结果是

什么？

    答：PC1pingPC2可达，PC1pingPC3、PC1pingPC4不可达；PC2 ping PC3、PC4均可达。

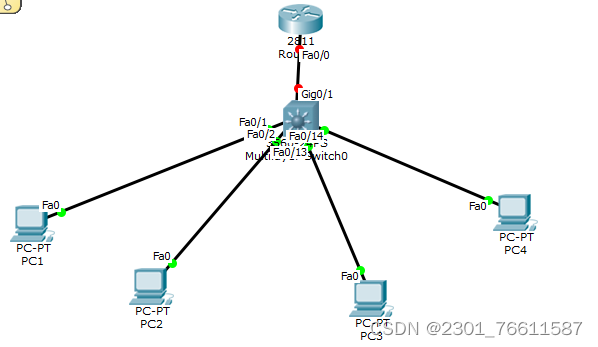

实验拓扑图：

此阶段设备 IP 地址：

设备	IP 地址	子网掩码	默认网关
PC1	10.1.1.62	255.255.255.0	10.1.1.1
PC2	10.1.1.112	255.255.255.0	10.1.1.1
PC3	10.1.2.62	255.255.255.0	10.1.2.1
PC4	10.1.2.112	255.255.255.0	10.1.2.1
VLAN 10 SVI（3560）	无	无	无
VLAN 20 SVI（3560）	无	无	无
fa0/0.10	10.1.1.1	255.255.255.0	无
fa0/0.20	10.1.2.1	255.255.255.0	无

（1）在 3560 交换机上配置，取消步骤 5 中配置的 SVI 接口配置和三层路由功能



 （2）配置 trunk 接口

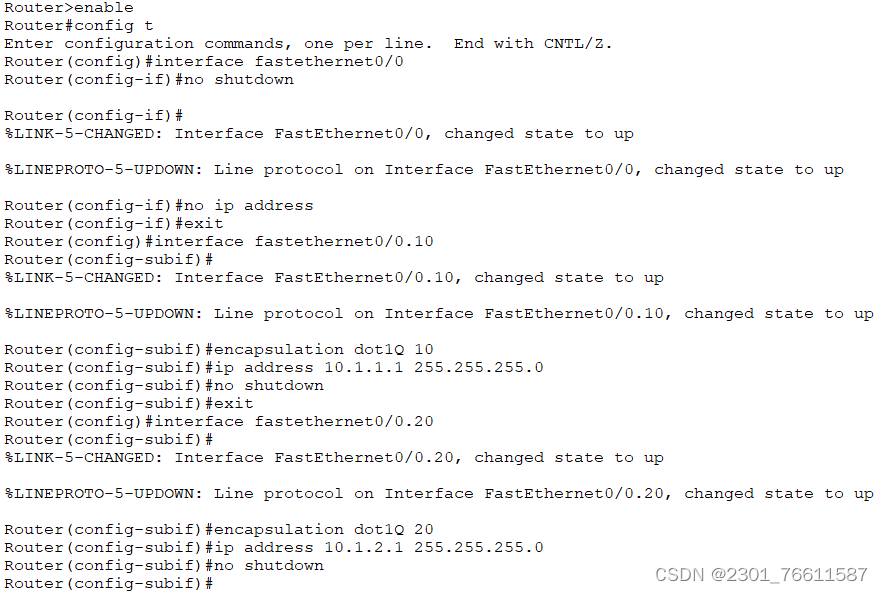

 （3）路由器上配置

 （4）PC1 ping PC2、PC3、PC4 测试：

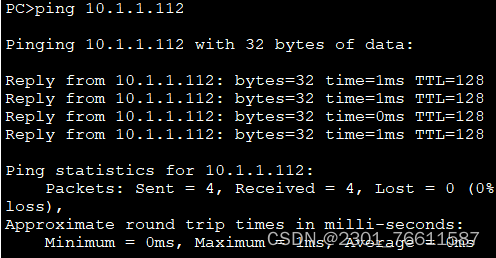

        PC1pingPC2



PC1pingPC3



PC1pingPC4

1. PC2 ping PC3、PC4 测试：

PC2 ping PC3

PC2 ping PC4

7、在步骤 6 中，正确配置了单臂路由参数后：.

（1）在 3560 交换机上将 g0/1 接口配置为 trunk 模式的目的是什么？

    答：通过VLAN Trunk，多个VLAN的数据可以通过同一条物理线路传输。

（2）为什么在 VLAN 10 中的 PC1 ping PC3、PC4 不可达，而 PC2 ping PC3、PC4 可

达？（提示：从跨网络传输数据过程中，数据帧封装过程角度分析）

    答：ARP，全称为地址解析协议是一个在TCP/IP网络中用于将IP地址转换为物理地址（通常指MAC地址）的协议；在步骤五中，ARP的缓存表不再适用该传输。

（3）要通过什么方法能够使得 PC1 ping PC3、PC4 可达？（提示：结合 ARP 命令参数

作用）

    答：由于原ARP不适用，应先清除其缓存表。

（4）如果在步骤 5 中同时使用了 PC2 ping PC3 或 PC4，那么在步骤 6 中，PC2 ping

PC3、PC4 是否可达？为什么？

答：不可达，同PC1 ping PC3、PC4，ARP的缓存表同样不适用。

三、实验总结

1、通过本次实验，我了解到物理位置不同的多个主机如果划分属于同一个 VLAN，则这些主机之间可以相互通信；物理位置相同的多个主机如果属于不同的VLAN，则这些主机之间不能直接通信。同时我也了解到了不同VLAN 之间通过路由实现相互访问可以通过单臂路由、通过三层交换机配置vlan虚接口等方式实现。

2、我对路由基本原理及作用有了更加深刻的认识和了解：路由器通过智能地转发数据包，使得不同网络之间的通信成为可能，并保证了数据能够高效、准确地到达目的地。

3、同时我也熟悉了利用三层交换机实现VLAN间路由配置、利用单臂路由方式实现VLAN间路由配置的方法，对网络层数据传输有了更深刻的理解。

4、同时我也对ARP（地址解析协议）有了更为生动的认识，了解到在原ARP不适用时，要进行清除缓存的操作；其工作原理为：路径选择、路由表维护、数据包转发、动态适应网络变化、支持不同网络互连以及提供安全性和优化。
