计算机网络实验 交换机VLAN配置

一、实验目的

1、理解 VLAN 的概念、原理；

2、掌握基于交换机端口的 VLAN 划分方法；

3、掌握 Cisco2950 交换机的单交换机和跨交换机 VLAN 配置方法。

二、实验内容

1、本次实验涉及的IP地址设置如下：

设备	IP地址	子网掩码
PC1	10.1.1.61	255.255.255.0
PC2	10.1.1.111	255.255.255.0
PC3	10.1.1.161	255.255.255.0
PC4	10.1.1.211	255.255.255.0

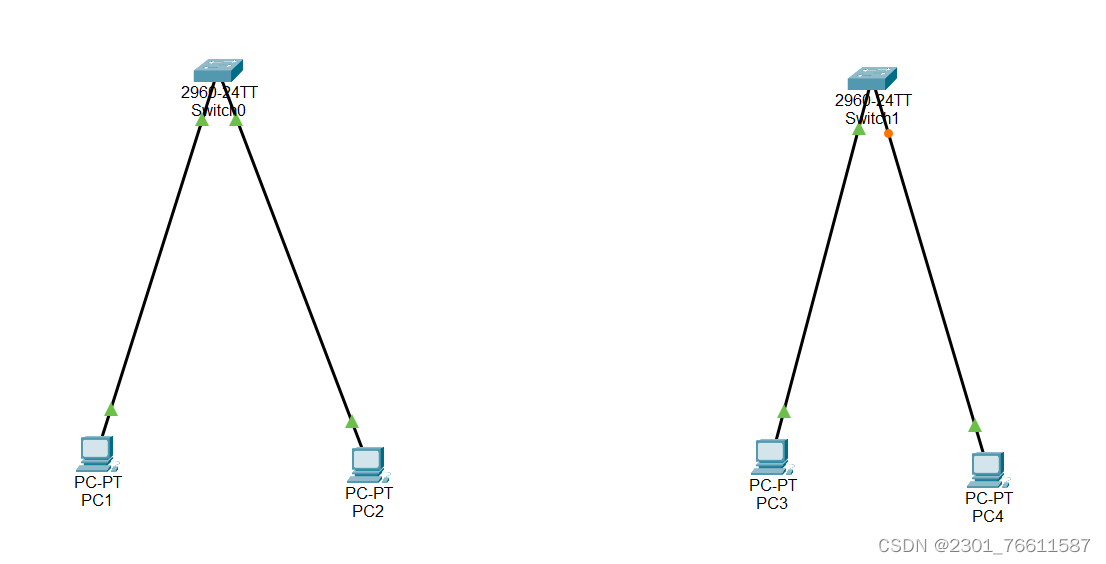

2、实验拓扑结构：



3、构建实验网络

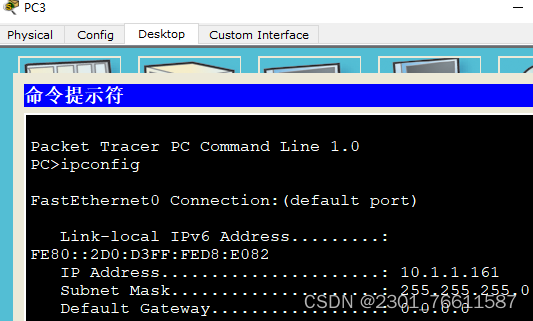

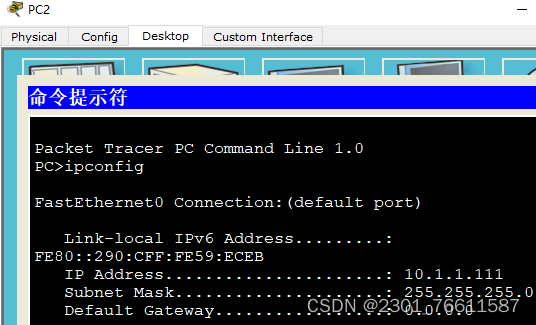

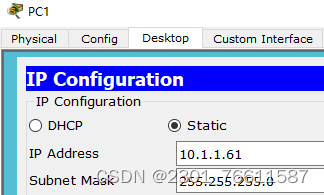

1. PC配置IP地址：

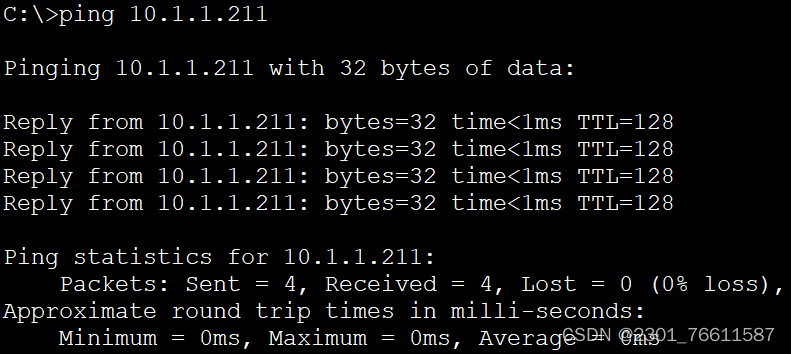

测试连接：

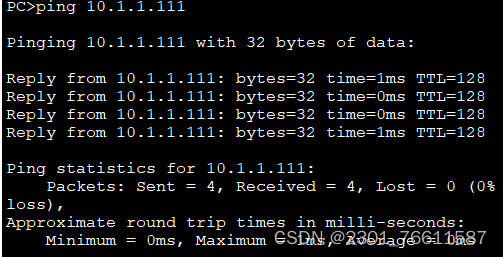

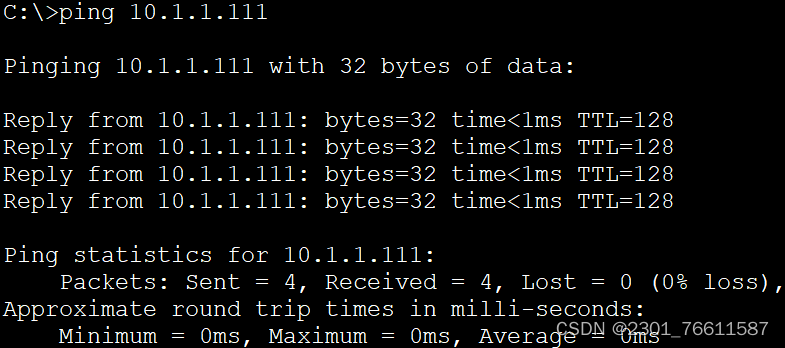

PC1与PC2 ：

PC3与PC4 ：

现在，PC1与PC2之间可达，PC3与PC4之间可达

1. 通过以上连接图示，现在 Switch1 和 Switch2 通过它们的 fastethernet0/24 接口使 用直连线（直通线）连接。

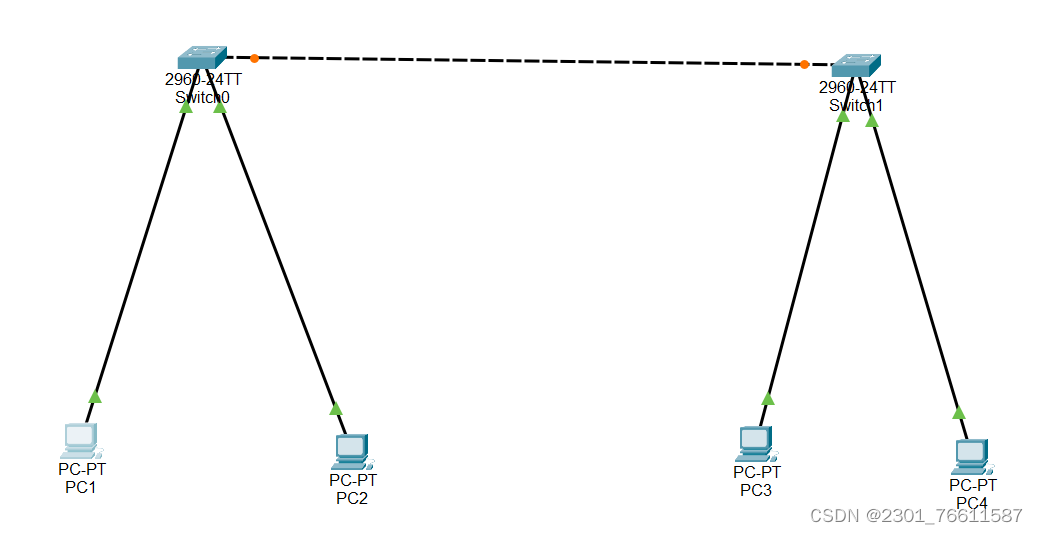

使用直通线拓扑结构变更为：

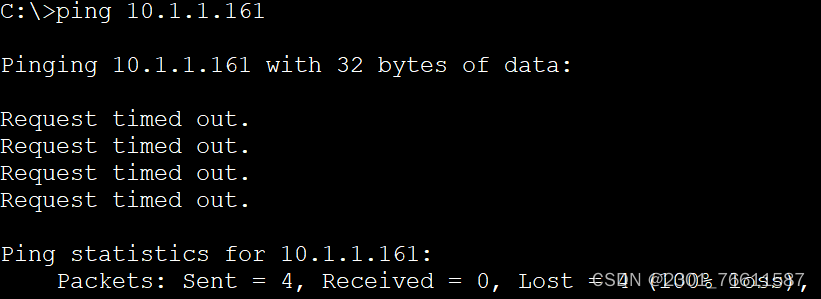

PC1与PC3连接测试：

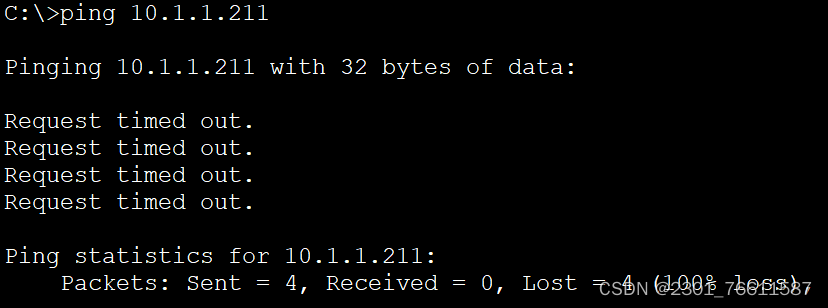

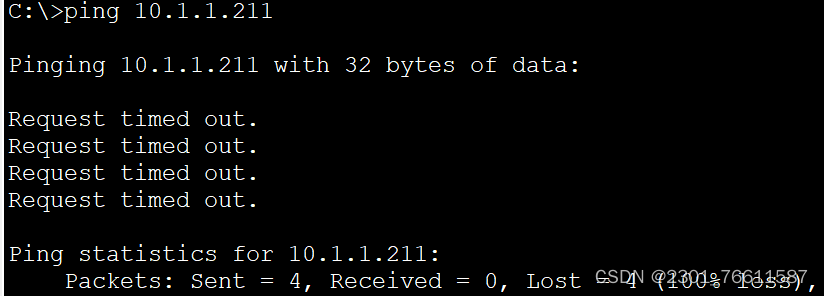

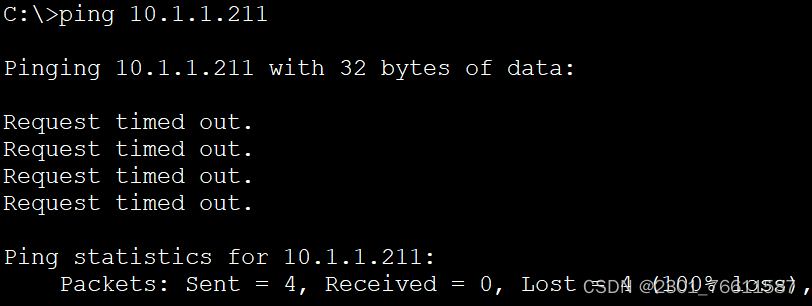

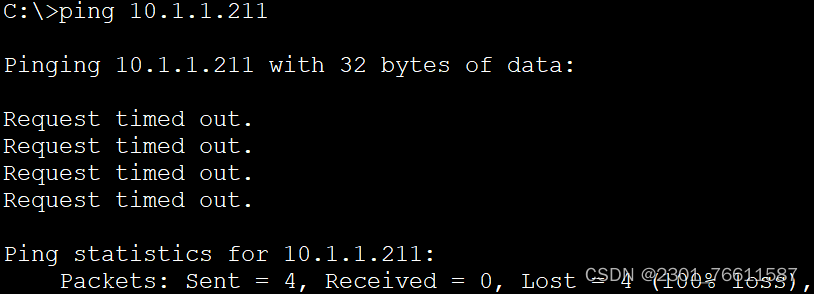

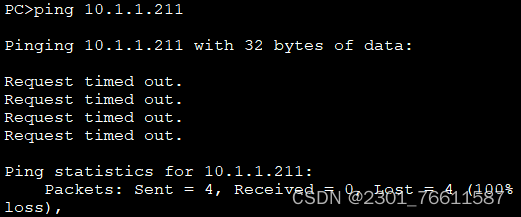

PC1与PC4连接测试：

所以PC1 ping PC3 /PC4无法连通，怎么连接才能使得 PC1 到 PC3 和 PC4 可达？

使用双绞线连接两个交换机，让它们处于同一个vlan中即可

使用双绞线后的拓扑结构变更为：

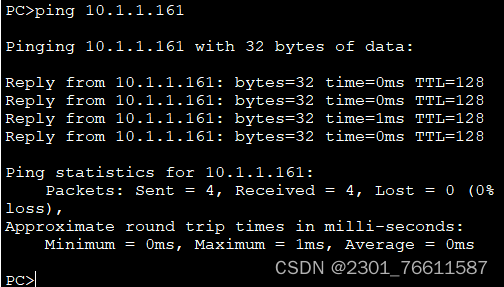

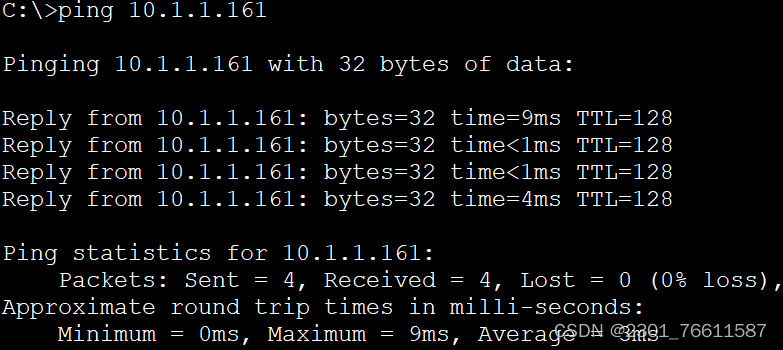

使用双绞线后PC1与PC3测试连接：

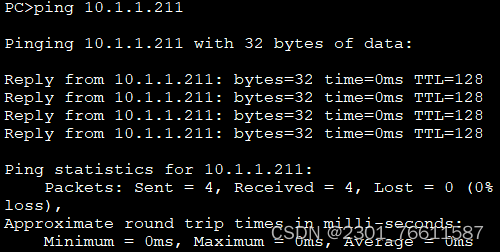

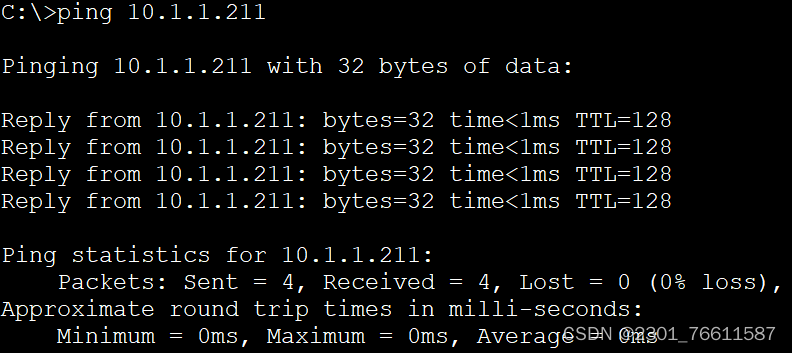

使用双绞线后PC1与PC4测试连接：

1. 使用交叉线将 Switch1 和 Switch2 的 fastethernet0/24 接口进行连接，且需要将 PC2 和 PC4 划分到编号为 10 的 VLAN 中，然后再进行测试。PC1 ping PC2 是否通？ PC1 ping PC3 是否通？ PC1 ping PC4 是否通？PC2 ping PC4 是否通？

PC1 到 PC3 可达，但是 PC1 到 PC2 和 PC4 不可达；PC2 到 PC4 不可达。

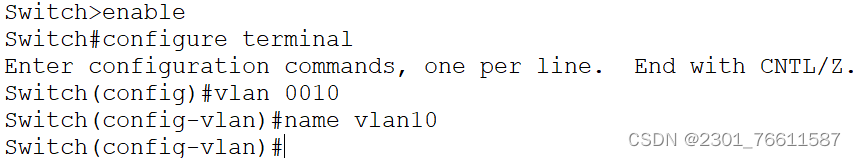

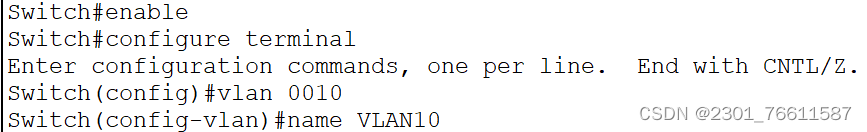

交换机1创建vlan10

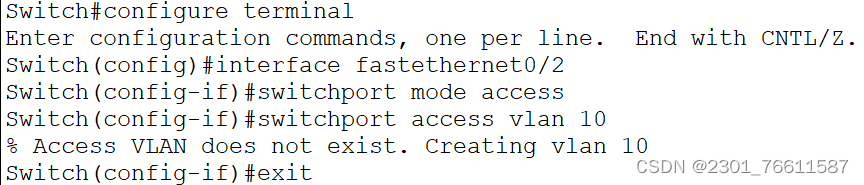

交换机1基于端口划分

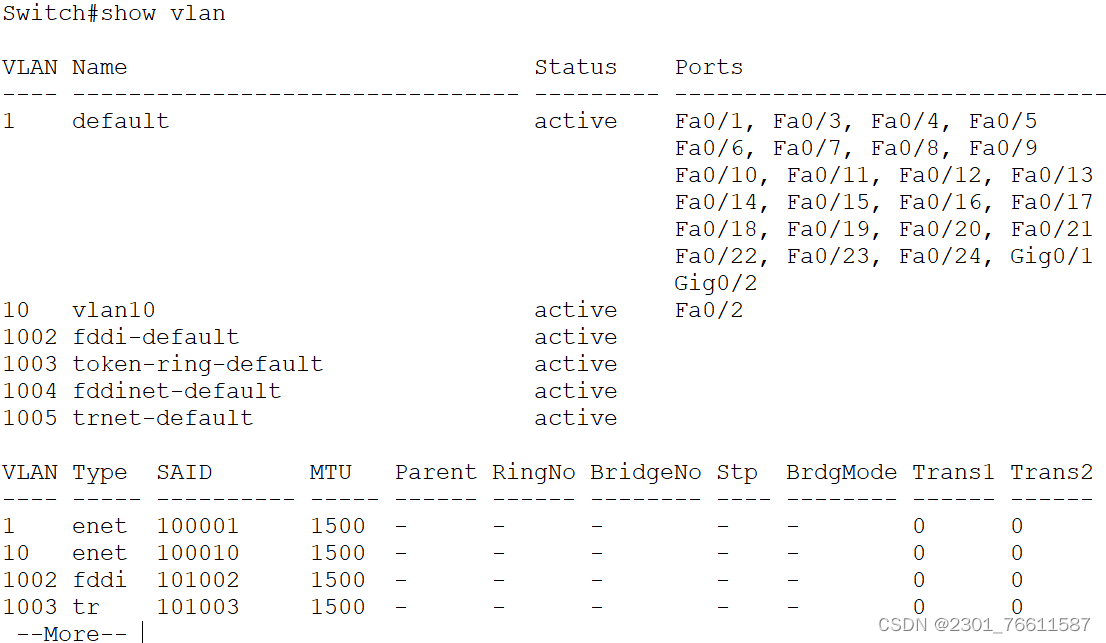

交换机1查看vlan信息

交换机2创建vlan

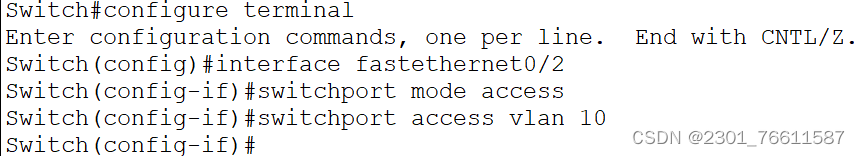

交换机2基于端口划分

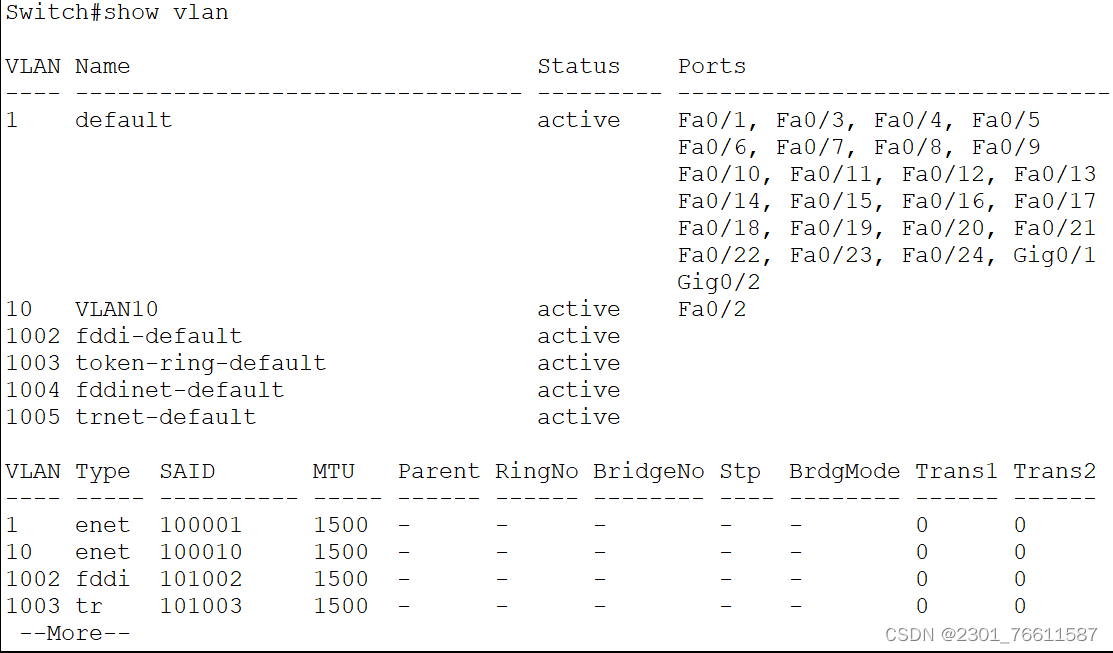

交换机2查看vlan信息

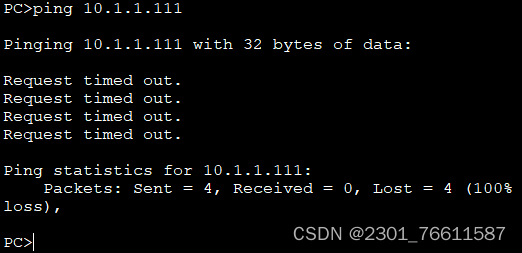

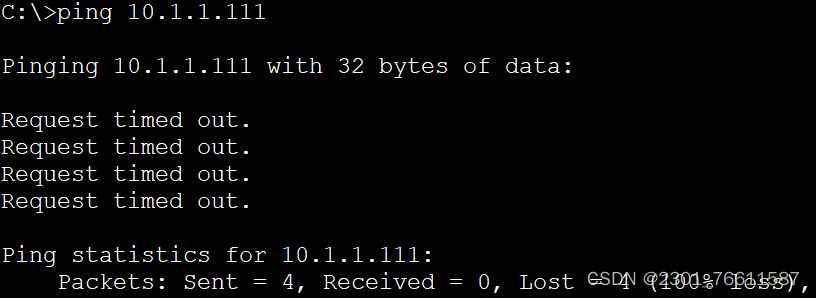

连接测试PC1与PC2

连接测试PC1与PC3

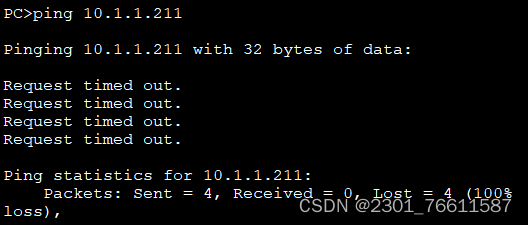

连接测试PC1与PC4

连接测试PC2与PC4

1. 通过以上测试，PC1 到 PC3 可达，但是 PC1 到 PC2 和 PC4 不可达；PC2 到 PC4 不可达，为什么？

PC1与PC3都在同一个vlan，且有一条链路将该vlan连接，所以二者可达；PC1和PC2、PC4不在同一个vlan，不能直接通信；PC2与PC4虽在同一个vlan10，但经过了两个交换机，且两个交换机之间的交换链路并没有允许该vlan通过。故测试结果如上。

1. 配置 trunk，将交换机中的 fastethernet0/24 接口模式配置为 trunk。此时测试 PC1 到

PC2 和 PC4 是否可达，PC2 到 PC4 是否可达，为什么？

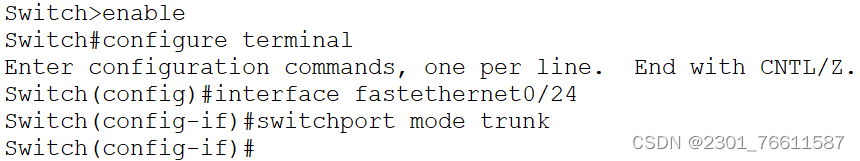

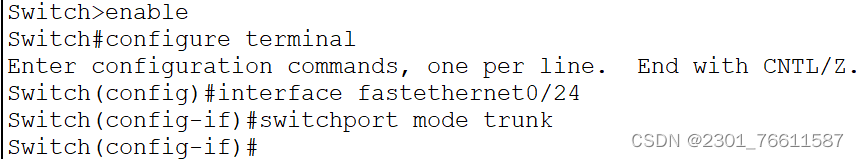

交换机1trunk配置

交换机2trunk配置

测试PC1与PC2

测试PC1与PC4

测试PC2与PC4

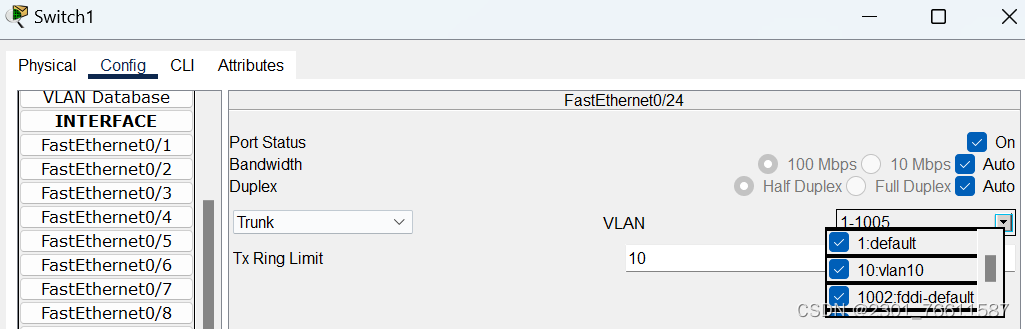

1. 配置trunk端口对VLAN数据帧转发条件。

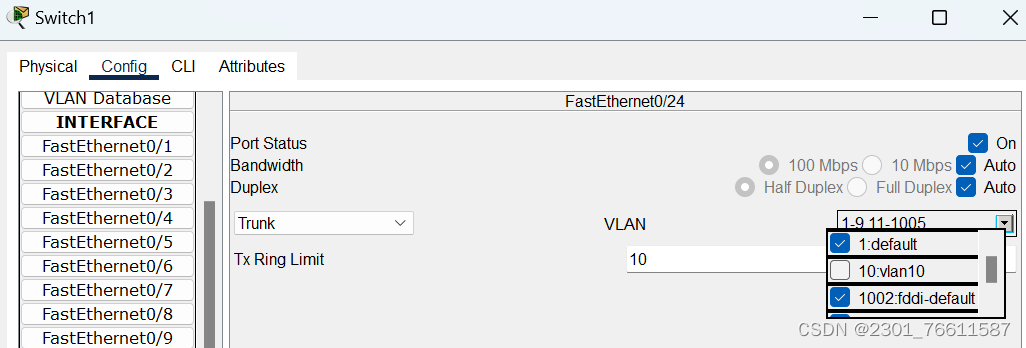

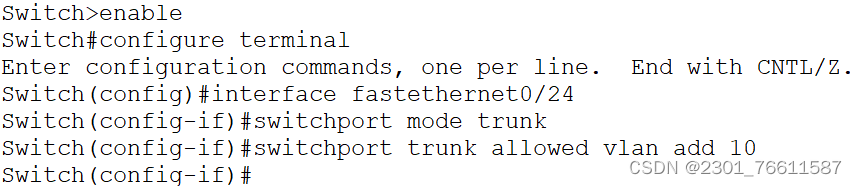

交换机1允许vlan10数据通过

交换机2允许vlan10数据通过

PC1与PC3

PC2与PC4

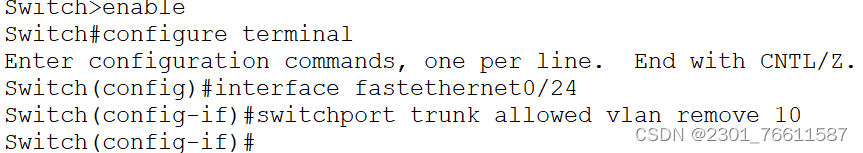

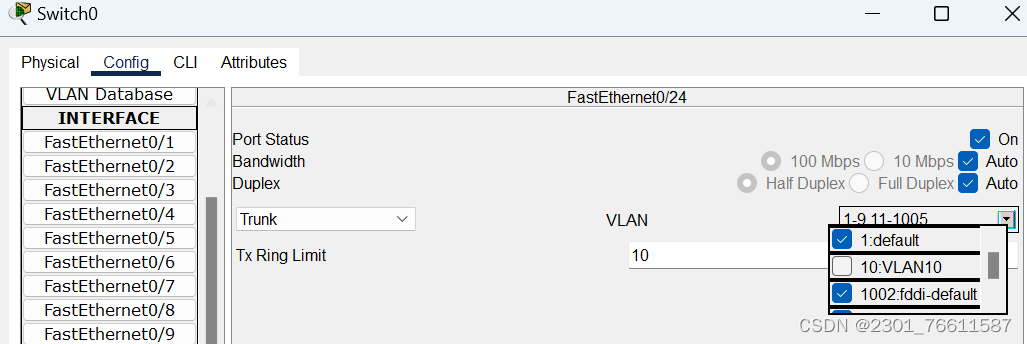

交换机1取消 vlan 10 数据通过

交换机2取消vlan10数据通过

测试PC1与PC3

测试PC2与PC4

三、实验总结

1、通过本次实验我对软件Cisco Packet Tracer的操作更加熟练。

2、我学习到配置 PC1、PC2、PC3、PC4 的IP地址，要使PC1和PC2、PC3和PC4能够相互通信，只需要为每个 PC 终端分配一个唯一的IP地址，并确保它们在同一子网内。

3、直通线用于连接不同类型的设备，例如连接主机与交换机；而双绞线主要用于连接相同类型的设备，例如主机与主机、交换机与交换机。在实际的应用中应该根据需要选择合适的电缆类型。

4、在本实验中，各种对于vlan的操作，例如划分vlan、双绞线连接交换机、trunk配置等操作以及PC机之间的通信状态都让我更深入的理解了vlan的概念与作用和vlan的配置过程。

5、通过trunk解决问题后，我也明白了trunk的作用，通过VLAN Trunk，多个VLAN的数据可以通过同一条物理线路传输，从而减少了需要的物理连接，而且可以方便的配置和管理网络中的多个VLAN，而不需要对每个VLAN进行单独的配置。

总的来说，通过这次实验，我对VLAN的概念和配置有了更深入的理解。我学会了如何配置 VLAN、如何划分不同的VLAN并通过交换机实现 VLAN 之间的隔离，同时这次实验让我更加熟悉了运用软件进行网络拓扑的构建和配置。
