uml/软件工程用例图类图协作图，时序图，活动图，状态图，构件图，部署图速通

已经是最精简了，请耐心看完文字哦，概念很重要的

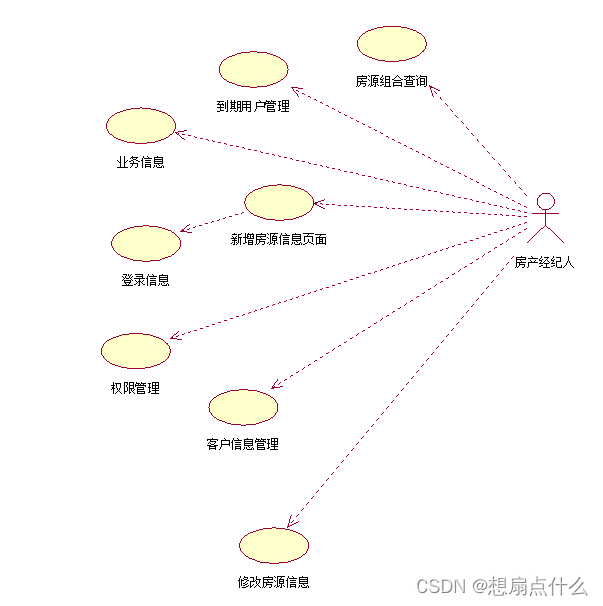

用例图：用于描述系统、参与者及二者间的关系。它通过矩形表示系统，小人图形表示参与者，椭圆表示用例

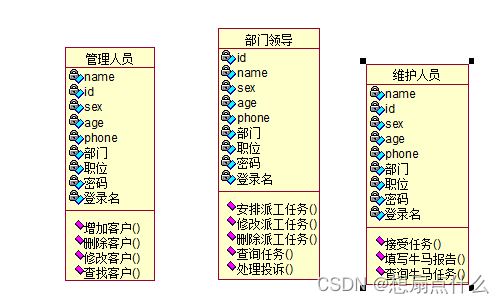

类图：类图是一种静态的结构图，描述了系统的类的集合，类的属性和类之间的关系，简化理解

元素：对象，属性，操作

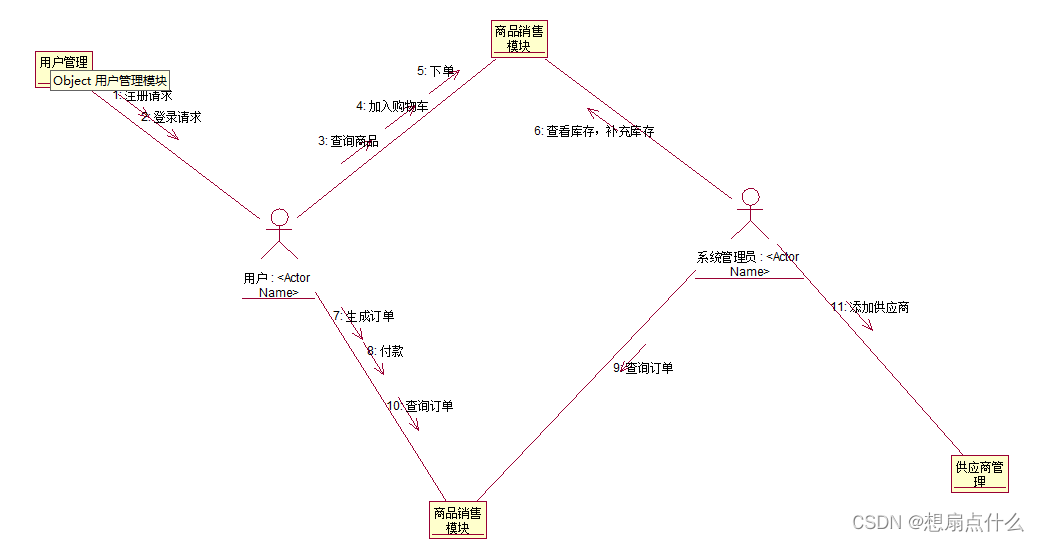

协作图（Collaboration Diagram），协作图通常用于表示系统中的操作或方法的执行过程，并显示在执行这些操作时对象是如何相互合作的。不强调时间和序列，描述操作。

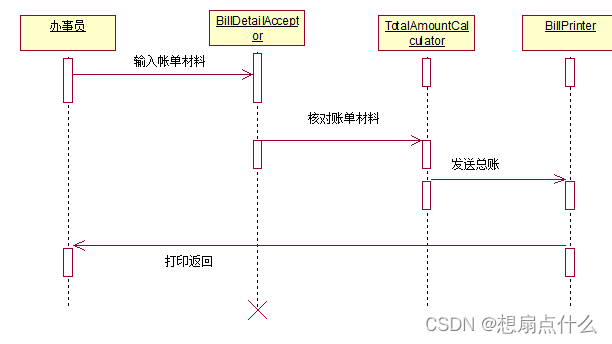

时序图又叫顺序图，用于描述对象之间的动态协作和消息传递的时间顺序，体现系统的动态行为。

组成：角色，对象（object），生命线，激活，消息{同步，异步，返回}，自关联消息



角色：外部与系统交互的实体，可是人物也可以是另一个系统



对象：系统内部的实体，也可以是类的实例



生命线：对象在时间线上的存在



激活：对象执行一项操作的时期, 表示该对象被占用完成某个任务，是一个垂直的窄的矩形



同步消息是实线加箭头，异步消息是实线单箭头，返回消息的虚线箭头



自关联消息：自己发自己



举栗子：

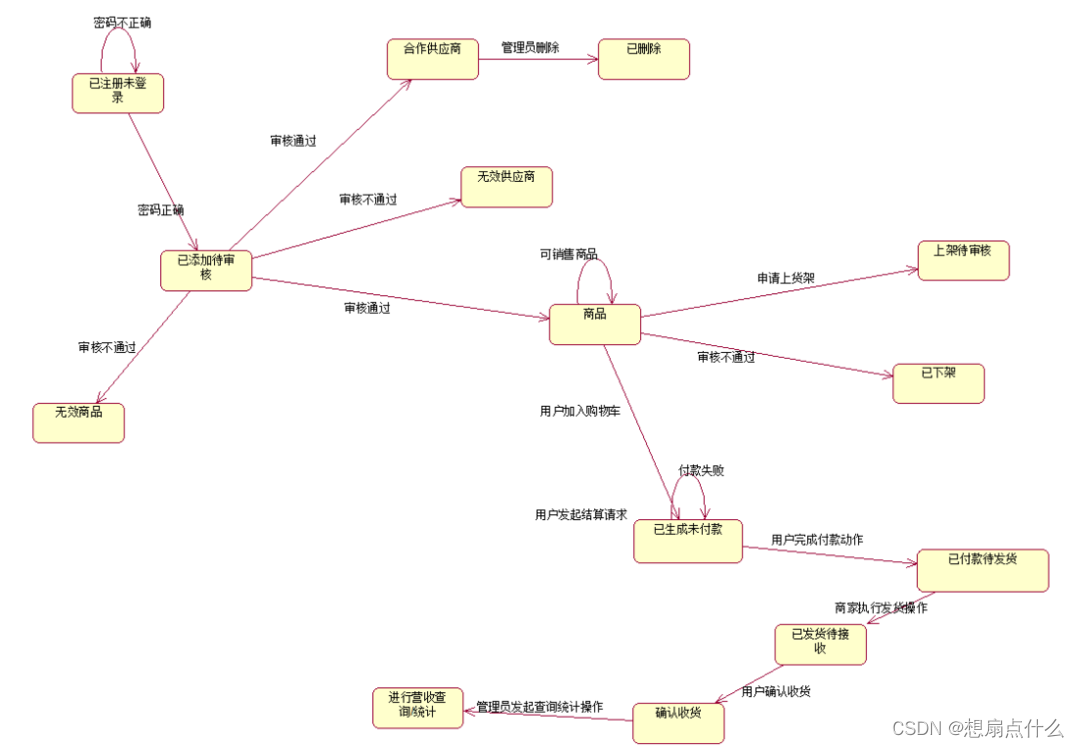

状态图：描述对象的生命周期和状态转换，是状态与状态之间的转换

元素：开始{实心圆}，结束{空心圆}，状态{圆角矩形}，转移{实线箭头}

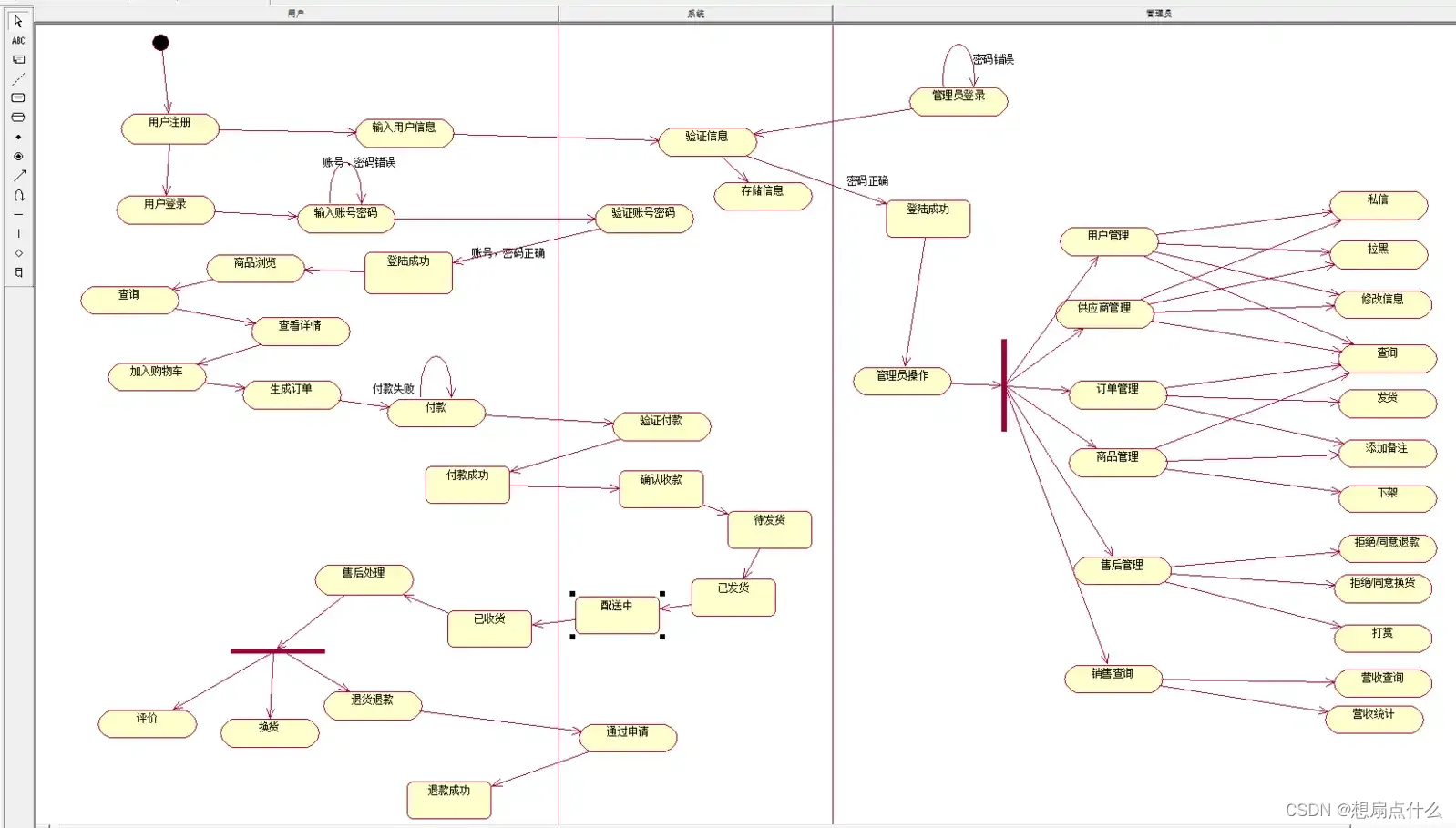

活动图：表达系统动态特性，描述具体动态的执行逻辑，展现活动与活动之间转移的控制流

元素：动作{这个更是圆角矩形2.0}，

活动节点，开始和终止，判断节点和合并节点{菱形}，泳道{区分各个对象可执行的活动}，分叉节点和结合节点{横杠，竖杠}，对象流{流程里面的隐藏项目}

构件图：描述软件构件和构件之间的依赖关系

元素：构件，接口，构建实例

构件长这样

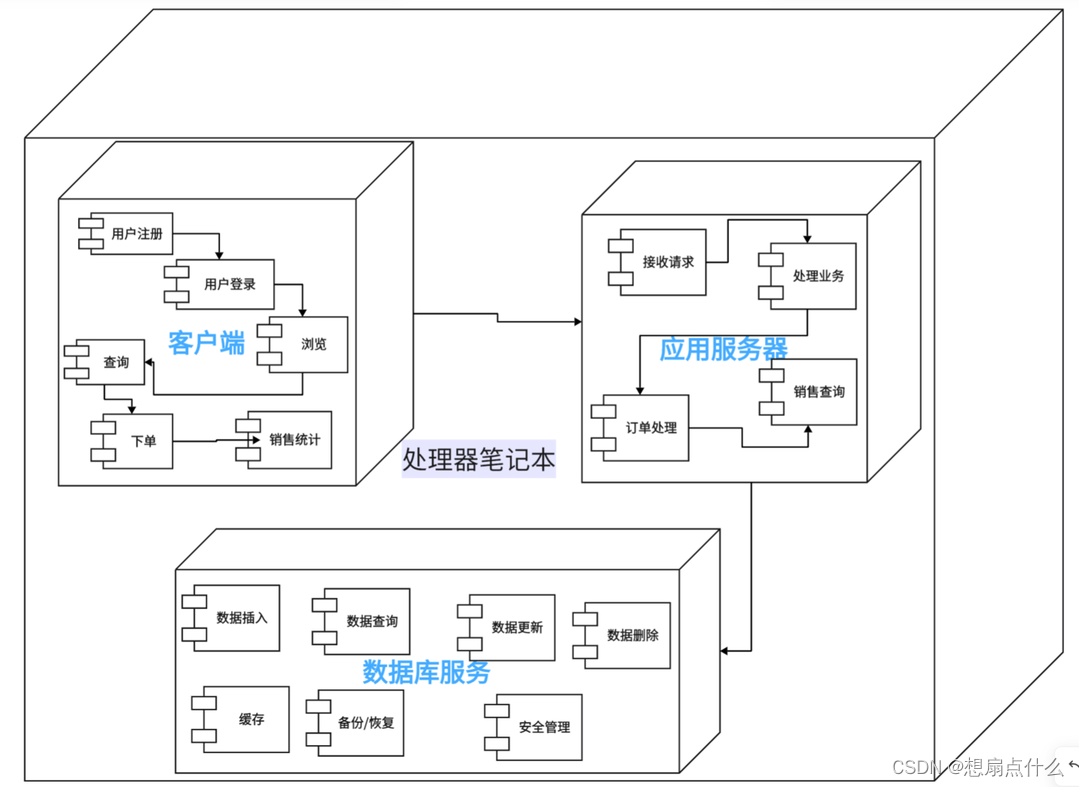

部署图:  描述不同环境中部署与配置情况

节点{正方体，执行环境，有阴影的是处理环境}，组件{长得和构件一样，是可部署的软件模块}，连线
