如果电路教材这么讲---光耦的CTR参数

 昨天工作中发现一个问题，主控MCU用串口给一个计量芯片通信，中间用光耦进行隔离，需要的光耦还在运输中，就用了一个现有同型号不同系列的光耦，结果总是通信失败，等正确的光耦到了后，通信正常。于是我查看两个光耦的不同之处，结果除了CTR范围不同，其他一模一样。可见我们在选择光耦时一定要了解此参数，于是我准备把光耦的这个参数用通俗易懂的话讲下，我们一起学习进步。

1. 光耦是什么？

光耦（光电耦合器） = “电信号→光信号→电信号”的信号隔离器。就像一个“快递员”：

输入侧（发光二极管 LED）：把电信号变成光信号（送快递）。

输出侧（光电三极管/晶体管）：把光信号变回电信号（收快递）。

它最大的作用是隔离高压和低压，防止高压干扰烧坏低压电路（类似“防火墙”）。

2. CTR是什么？

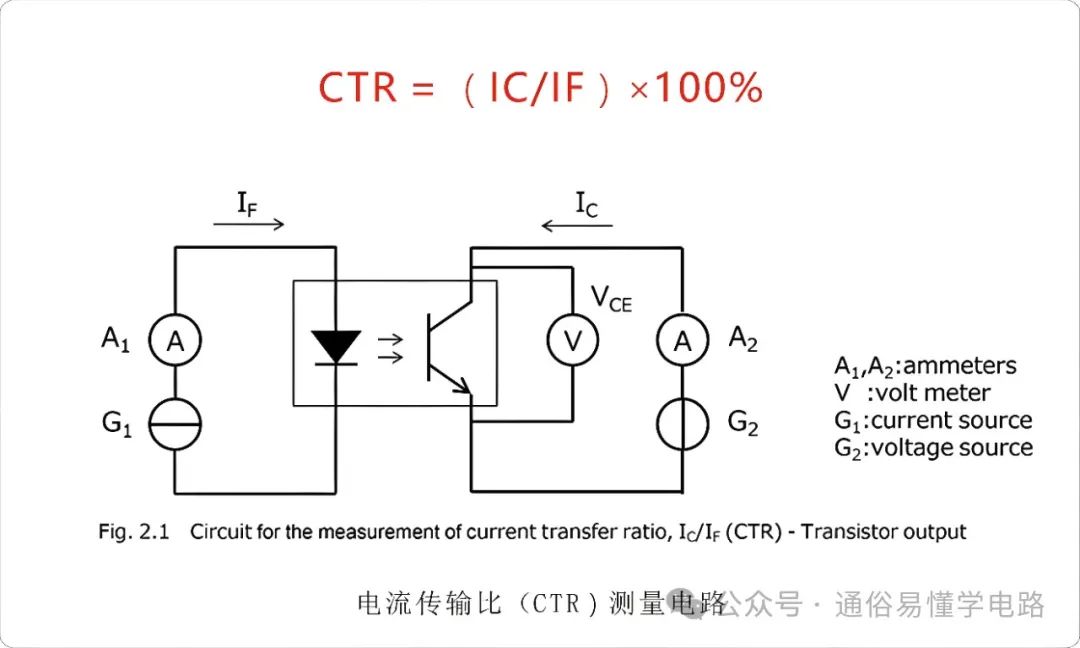

CTR（Current Transfer Ratio，电流传输比） = 光耦的“工作效率”。公式：

                CTR=输出侧电流Ic/输入侧电流If*100%

• CTR高（如100%）:输入10mA → 输出10mA（100%传输）。

• CTR低（如20%）：输入10mA → 只输出2mA（信号变弱）。

你可以理解为：

• CTR高的光耦

   = 快递员跑得快，包裹准确送达（信号强）。

• CTR低的光耦

   = 快递员跑得慢，丢了包裹（信号弱，甚至丢失）。

回到关键问题，为什么不同CTR会影响信号？

(1) 信号衰减（丢包）

• 低CTR= 输出信号太小，可能低于后级电路的“识别门槛”。

  • 比如MCU的IO口识别阈值是3V，但光耦输出只有1V → MCU收不到信号！

(2) 响应速度慢

• 低CTR的光耦通常光电转换效率低，延迟大，导致高速信号丢失（如PWM波形畸变）。

(3) 驱动能力不足

• 低CTR的输出电流太弱，带不动后级负载（比如继电器、MOS管），导致信号“萎靡不振”。

那么我们该如何选光耦避免信号丢失？

(1) 看CTR范围数字信号隔离

（如MCU通信）：选CTR≥50%的（如PC817）。模拟信号隔离

（如电流采样）：选线性光耦（如HCNR201），CTR稳定。

(2) 看负载需求

驱动大电流负载（如继电器）选高CTR+达林顿型光耦（如TLP521-4）。

(3) 调整电路低CTR补救方案：

增加输入电流（提高LED亮度，但不能超限）。

后级加三极管放大信号。

用生活来比喻

高CTR光耦 ≈ 顺丰快递（快速准确，信号强）。

低CTR光耦 ≈ 普通快递（慢，可能丢件，信号弱）。

解决办法：要么换快递公司（换光耦），要么多发几个包裹（增大输入电流）！

总结

CTR低→ 信号变弱、延迟、甚至丢失（快递员不给力）。

解决办法：

                选高CTR光耦。

                增加输入电流（但别烧LED）。

                 后级加放大电路（比如三极管）。

💡 记住：光耦隔离虽好，但CTR太低会“丢信号”，选型时要特别注意！
