如果电路教材这么讲--镜像电流源

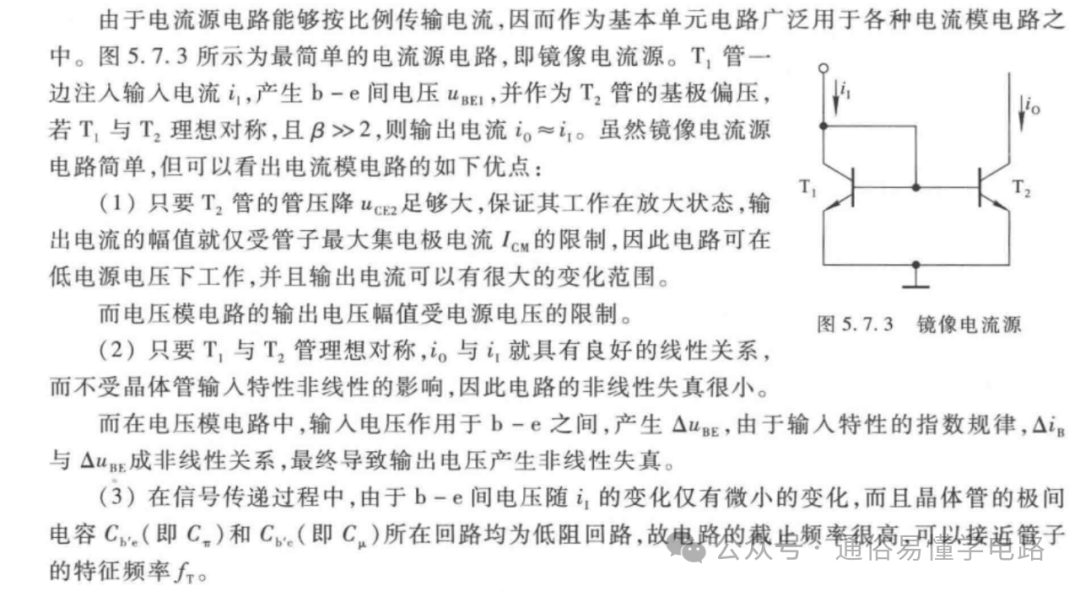

在学习放大电路正反馈章节里，教材上提到“镜像电流源”，教材上的感觉懂了，又感觉没懂。懂了是指教材上说的也能理解，知道为什么输入电流=输出电流，感觉没懂是指，这个电流为什么要设计成这样，要怎么用？带着一脸迷茫，开始今天我们的探索。上一张教材的截图：

身为学霸的你理解吗？

1. 基础概念：什么是“镜像”电流源？

核心作用：

        镜像电流源是一种能复制参考电流到其他电路支路的结构，如同“电流的克隆机”。

典型场景：

        在集成电路中需要一个稳定的电流源时，无需单独搭建多个独立电流源，而是通过“镜像”技术批量生成相同的电流。

2. 如何实现“复制电流”？

基本结构（以BJT为例）：使用两个参数相同的晶体管（Q1和Q2），使它们的基极-发射极电压（VBE）保持一致。

参考支路：通过电阻R设定Q1的电流 IREF。

镜像支路：Q2的电流 IO会被强制等于IREF（理想情况下）。
