DRV8701 有刷直流电机全桥栅极驱动器

PH/EN (DRV8701E)控制引脚

6mA 至 150mA 拉电流

12.5mA 至 300mA 灌点流

支持 1.8V、3.3V 和 5V 逻辑输入

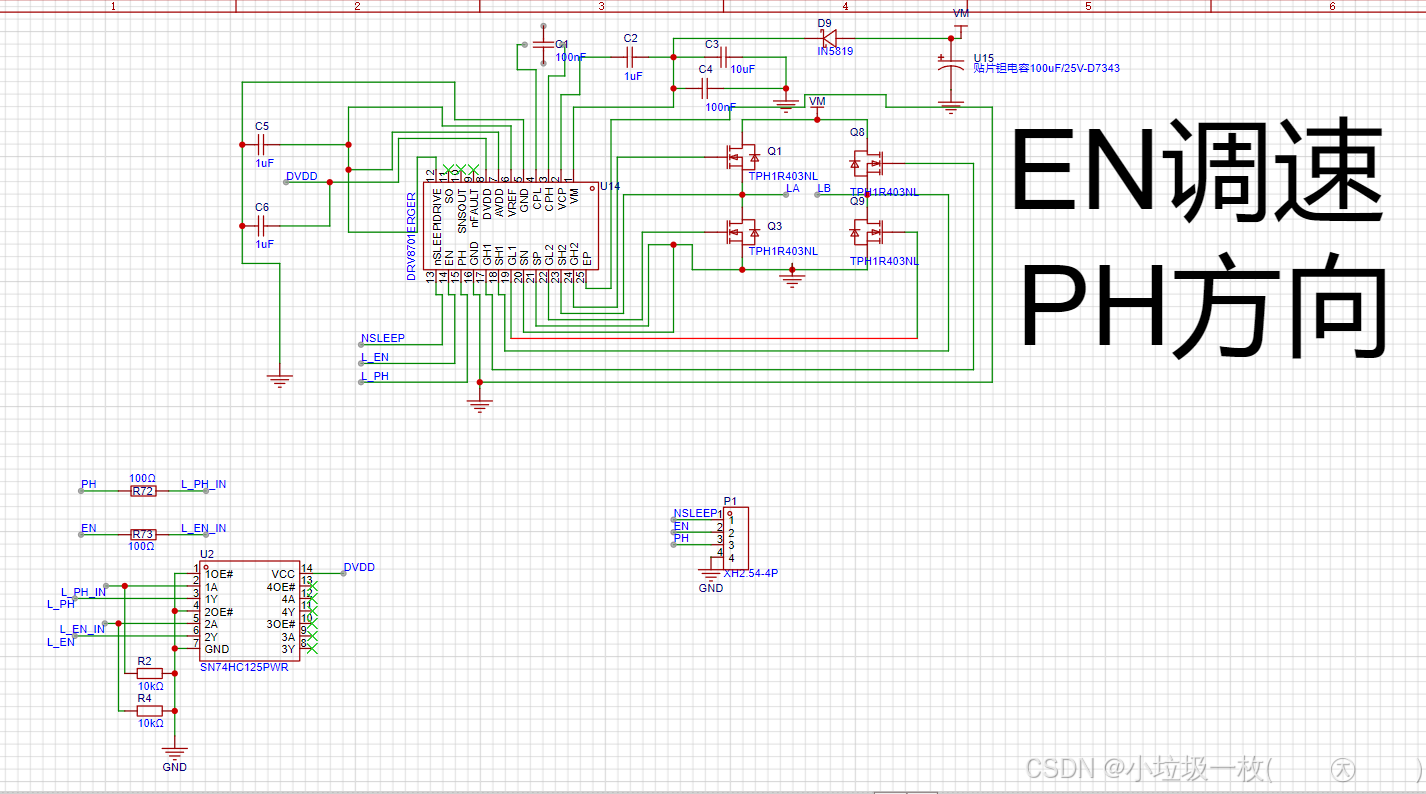

drv8701原理图

sn74hc125pwr信号转接芯片，目的保护单片机。

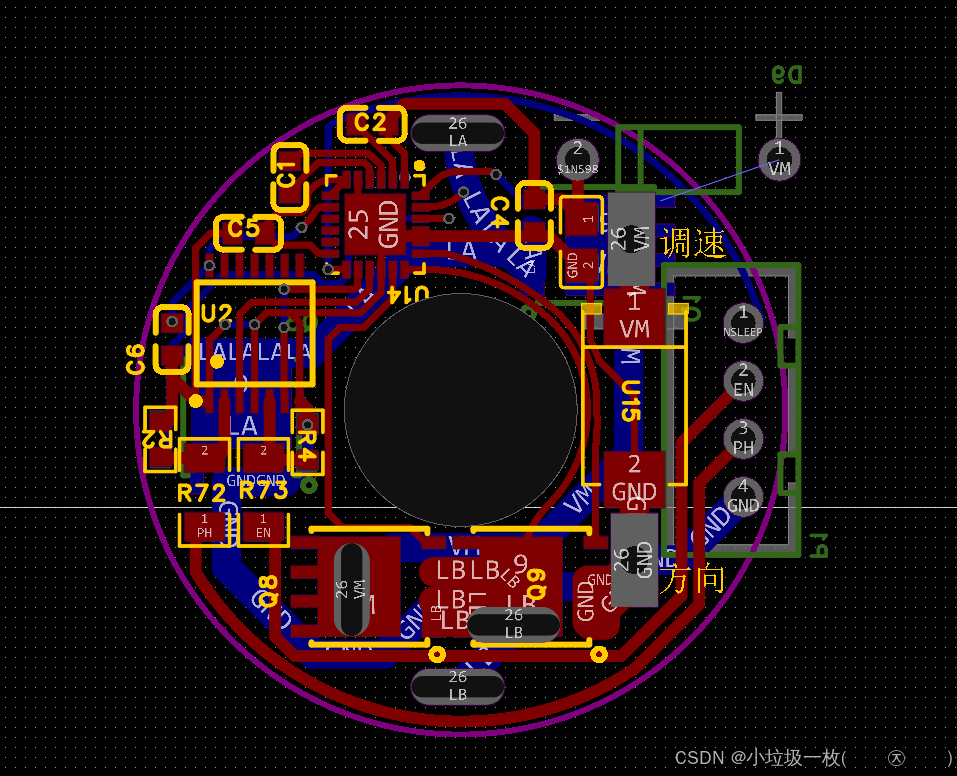

EN脚调速，PH脚方向。nsleep为使能脚高电平有效。drv8701epcb
