82、基于STM32单片机电动车充电桩 MLX90614温度检测自动灭火设计

毕设帮助、开题指导、技术解答（有偿）见文末。

目录

摘要

一、硬件方案

二、设计功能

三、实物图

四、原理图

五、PCB图

六、硬件框图

七、流程图

八、程序源码

九、资料包括

---

摘要

本文针对传统的测温仪器自身存在的诸多缺点以及在现实生活中所暴露的使用不便，缺少安全性等缺陷，提出了一种非接触式红外测温系统设计方案。该系统是以STM32F103C8T6作为红外测温传感器数据传输和控制核心。此外，还设计了报警模块、显示电路、功能按键等外围模块。本系统实现了对实时温度的显示，以及对后者过限时报警，同时还能对温度测量报警的上下限进行调节。它的最大的创新不仅仅是因为可以测量基本的温度，更在于它可以控制继电器电路使温度在测量范围内。它的安全性，方便性更有利于普通百姓的使用。本次红外测温系统的设计简化了电路结构，提高了测温的稳定性及可靠性。该系统具有反应速度快、传输效率高、测量精度高、可靠性高等优点。

关键字：STM32F103C8T6；报警；红外测温

一、硬件方案

本系统采用STM32单片机+LCD1602显示+继电器模块+小风扇+ GY-906 MLX90614非接触测温模块。

二、设计功能

1、设计可以通过非接触红外测温传感器进行电动车充电桩温度检测。

2、按下按键，指示灯点亮模拟充电正在进行中。

3、可以通过按键设置温度上下限安全值。

4、当检测的温度小于下限时，蜂鸣器报警;当检测的温度高于上限时，蜂鸣器报警且继电器控制小风扇进行降温灭火，充电指示灯熄灭，充电结束。

5、当检测的温度过高，充电指示灯熄灭，这种状况表明充电出现故障，只能通过断电重新上电才能恢复正常充电。

三、实物图

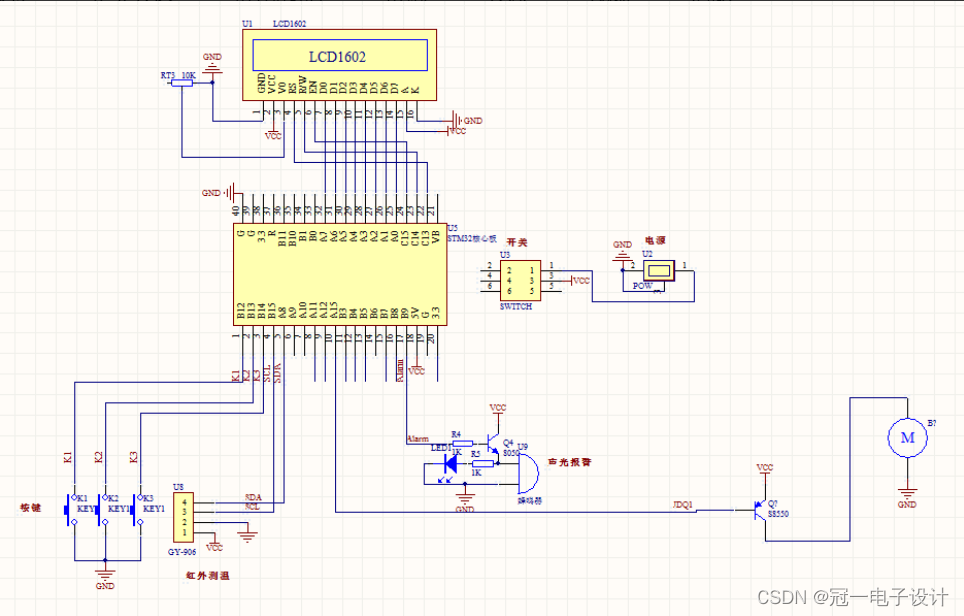

四、原理图

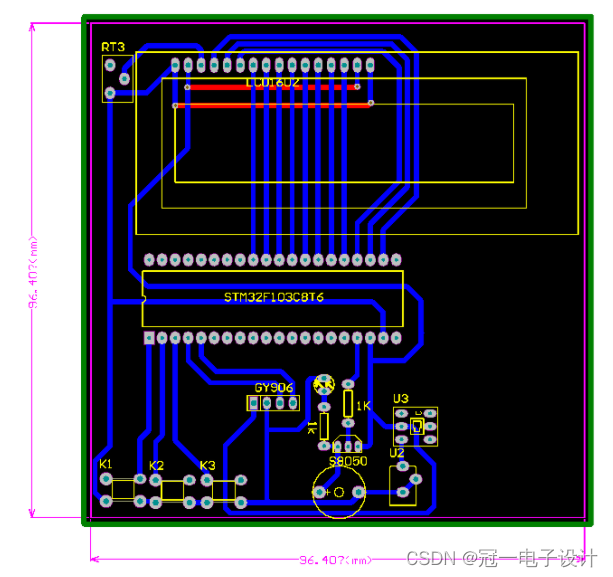

五、PCB图

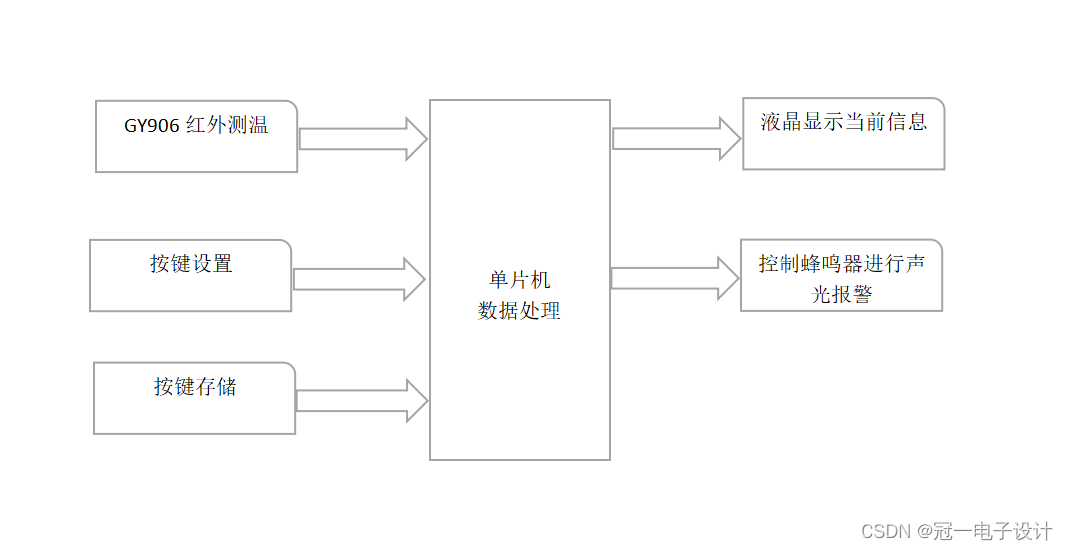

六、硬件框图

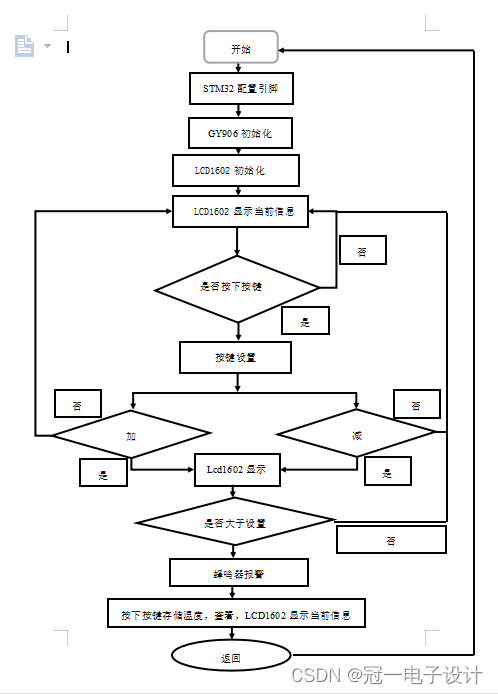

七、流程图

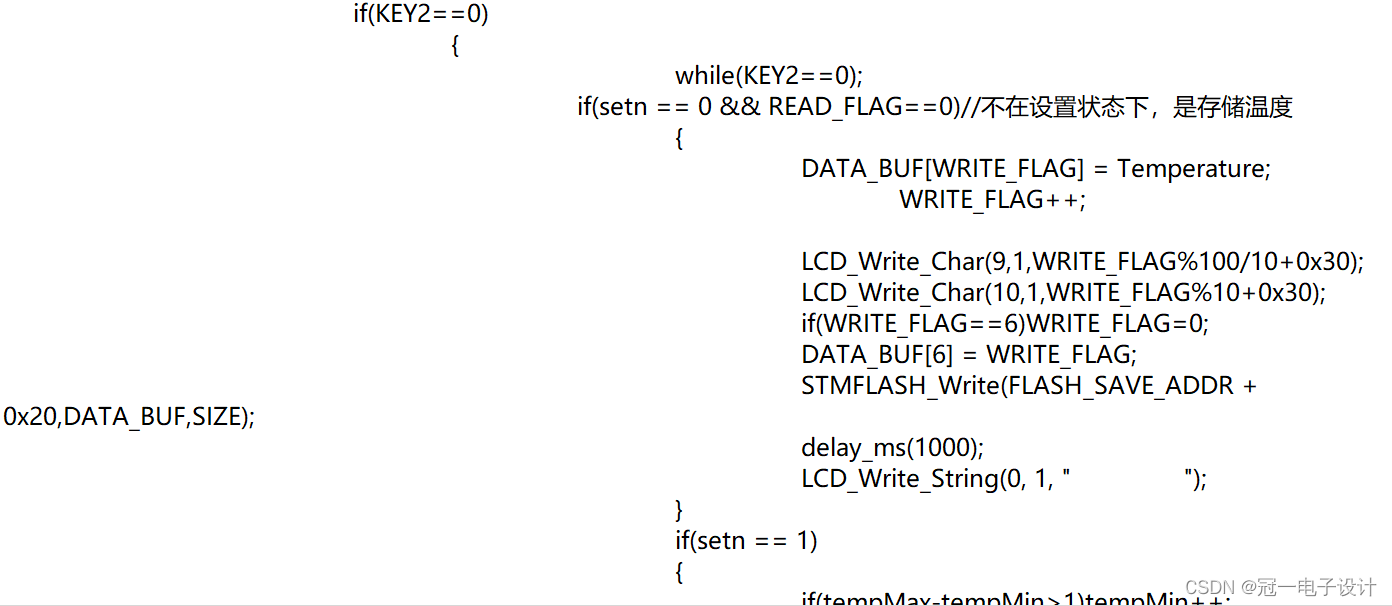

八、程序源码

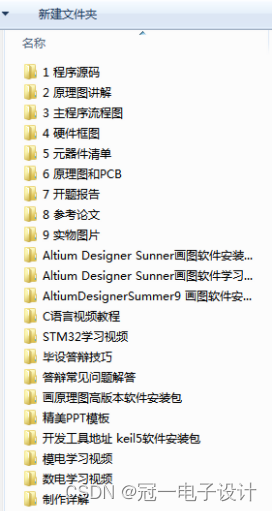

九、资料包括

需要完整的资料可以点击下面的名片，找我要资源压缩包的百度网盘下载地址及提取码。
