本文详细介绍了STM32中GPIO外设初始化、AFIO中断引脚设置、EXTI的配置，包括EXTI_GetFlagStatus和EXTI_GetITStatus的区别，以及NVIC的抢占优先级和响应优先级设置。通过实战练习，演示了如何使用中断实现按键控制LED亮暗变化。
目录
【EXTI_GetFlagStatus和EXTI_GetITStatus的区别】
【1】外部中断
外部中断就是芯片识别外部的信号，进行判断，如果满足自己设置的中断条件就会自动跳转到中断
函数内部执行函数里面的内容。因为平时我们的程序都放在while下的，执行主要内容，但有时我
们有一些紧急的情况需要处理，这时候中断就会打断主程序先把紧急的事情干完了，再干自己的正常工作；
一.GPIO外设的初始化
初始化还是跟上节的初始化流程是一样的，如果忘记了可以看一下上一节，注意中断是检测的外部
信号脉冲，所以记得把这里的GPIO_Mode改成输入模式，输入模式有三种，忘记了的同学可以看
一下上一节，代码举例如下：
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IN_FLOATING;
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_1;
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&GPIO_InitStructure);二.AFIO中断引脚的设置
当然AFIO作为挂载在APB2上的外设第一步就是打开时钟：

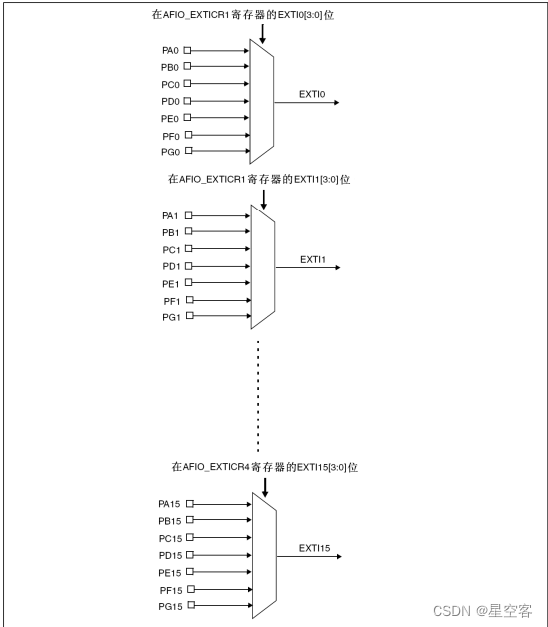

RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);STM32的外部中断的第二步就是中断引脚的设置，AFIO给出了16个通道给中断，而且就是对应
Pin0~15的端口；那么只给出了这么多的通道，而且有GPIOA或GPIOB或GPIOX等这么多外设容
易冲突，那么就有个规则：比如，当GPIOA_Pin_1即GPIOA已经占了通道1（通道几对应它的端口
几），通道1就已经用完了，那么这些GPIOB或GPIOC啥的GPIOX它们的Pin_1即它们的端口1就
不能在选择这个通道作为中断，只能用除了1之外的通道；也可以这么理解，相当于给了16条通道
线，每条通道线，对应连接端口0~15即Pin_X(0~15),但是每条线只能选择一个GPIO类型的外设。

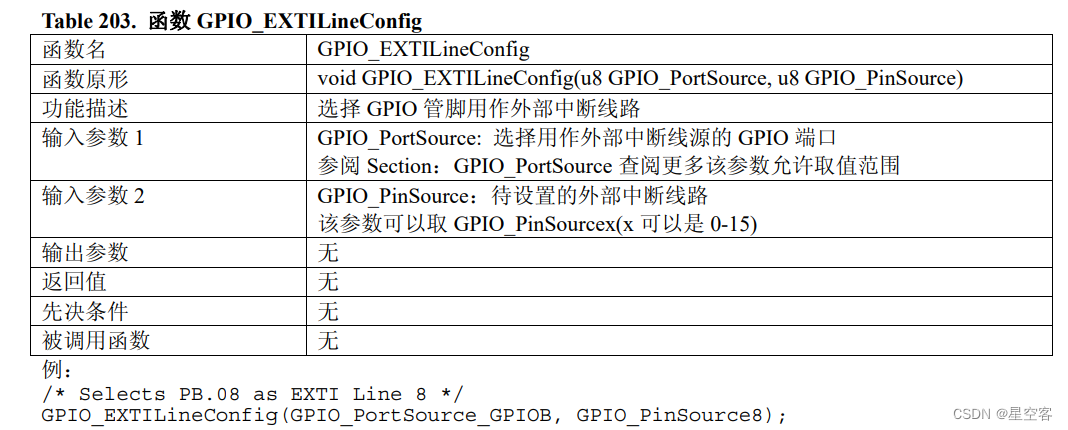

这个函数就是用来配置这个AFIO的中断线的，虽然它的名字里面没有AFIO，但其实函数内部是操
作AFIO的，第一个参数就是GPIO_PortSourceGPIOx(x：A~G)；--用来选择用哪一个GPIO外设
第二个参数就是GPIO_PinSourcex（x:0~15）； --用来选择哪一个中断线
GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource1);三.EXTI的配置
首先这里先介绍一下有关EXTI（外部中断事件控制器）的库函数：

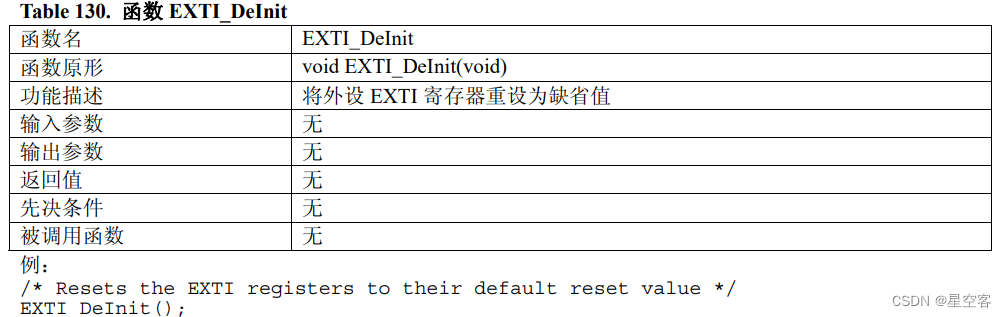

1.EXTI_DeInit();
这个函数说将EXTI外设的配置重新配置为缺省值，那么缺省值是什么呢，缺省值其实就是官方人
员配置的默认值，这个默认值呢，就是刚开始上电时的值，那么这个函数其实就是起到了一个清除
配置的作用；

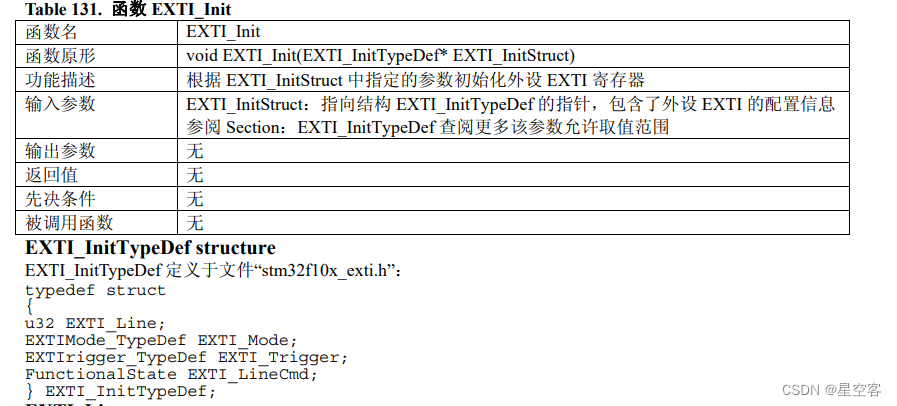

2.EXTI_Init()
这个函数就是对EXTI外设的初始化，跟GPIO_Init有异曲同工之妙；
其实，看到这里会发现，STM32的外设的函数都有个惯用套路：
【外设的初始化和设置】
1.打开时钟XXX_Cmd
2.声明一个结构体变量：XXX_InitTypeDef 变量；
3.为结构体变量的成员变量填充值；
4.调用数 XXX_Init()来初始化外设
注：EXTI和NVIC的时钟是一直开启的，就不需要手动开启了

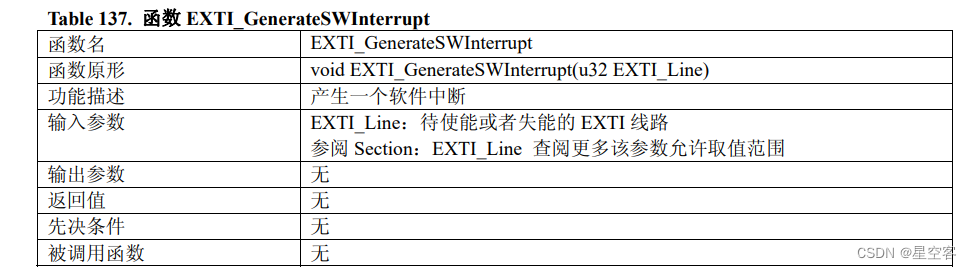

3.EXTI_GenerateSWInterrupt()
这个函数是用来程序触发中断的特殊类型中断的函数，比如你写了一些代码，在这个地方需要它进入中断，就用这个函数直接生成软件中断；

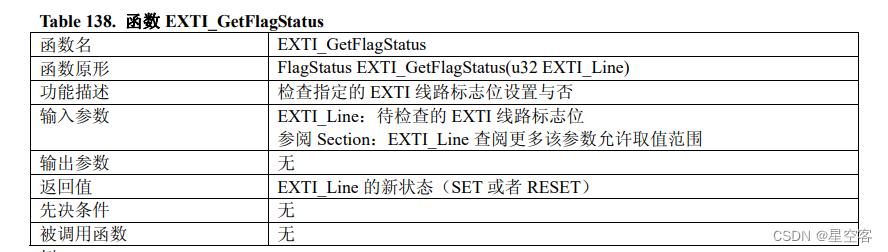

4.EXTI_GetFlagStatus()
当外部中断线已经达成了触发条件，那么这个EXTI的线路标志位就会被置1，那么这个函数就可以直接获取这个线路标志位的状态；

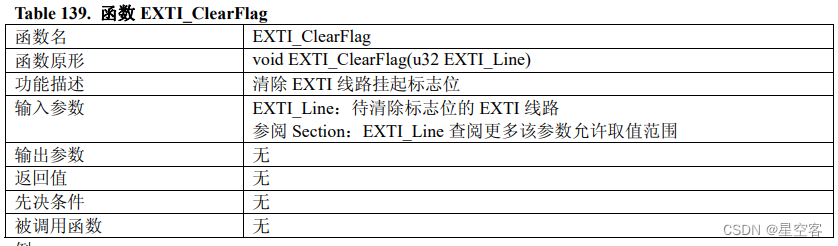

5.EXTI_ClearFlag()
外部中断的标志位需要手动清0，那么该函数就是用来清除外部中断触发中断条件标志位；

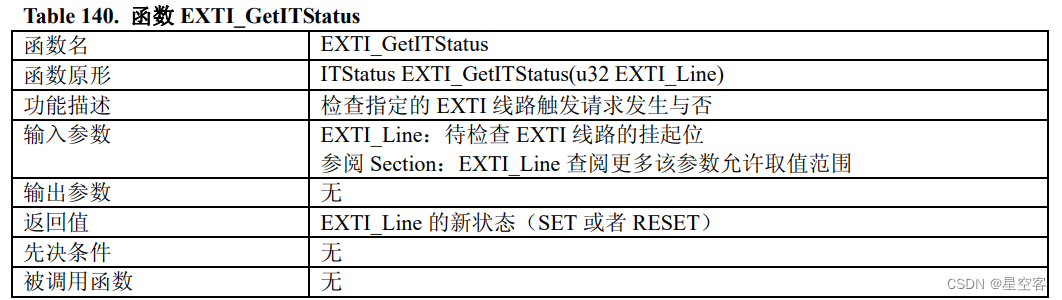

6.EXTI_GetITStatus()
【EXTI_GetFlagStatus和EXTI_GetITStatus的区别】
这个函数也是用来读取中断标志位的，区别于EXTI_GetFlagStatus()，它多了一个判断是否被特定
的寄存器进行了中断屏蔽，也就是说，当触发了中断条件时，这时单纯是满足条件而将标志位置
1，如果被特定寄存器进行中断屏蔽了，就是单纯的置位而不响应中断，那么EXTI就是单纯读取标
志位，而EXTI_GetITStatus还会判断是否被中断屏蔽，也就是这个函数进行读取中断是否响应时的
标志位，也就是读取中断状态；

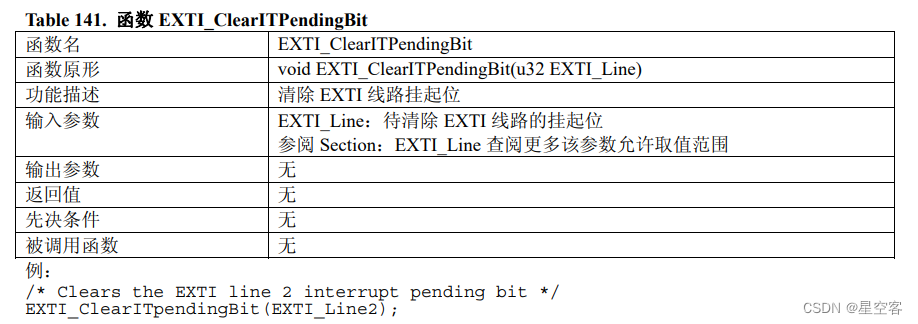

7.EXTI_ClearITPendingBit（）
这个函数就是对应EXTI_GetITStatus（），状态标志位的清除了
8.软件代码配置
如同上面介绍的外设的基本套路的配置这里也是这样做的
EXTI_InitTypeDef EXTI_InitStructure;
EXTI_InitStructure.EXTI_Line=EXTI_Line1;
EXTI_InitStructure.EXTI_LineCmd=ENABLE;
EXTI_InitStructure.EXTI_Mode=EXTI_Mode_Interrupt;
EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Rising;
EXTI_Init(&EXTI_InitStructure);这里解释一下上面的代码含义
1. EXTI_InitTypeDef EXTI_InitStructure; 这个很熟悉了，就是结构体变量的定义
2.第一个成员变量：
EXTI_Line这个是指的是你选择的哪一条中断线，
参数：EXTI_LineX(X:0~19)，这个中断线就是我们上面AFIO选择的那一条中断线，这里同样也可

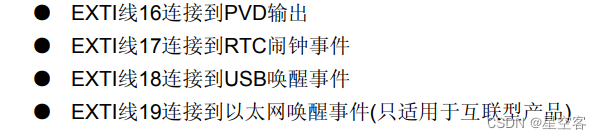

以进行或运算，选中多条中断线；当然这里总共二十条中断线，有四条特殊的中断线
3.第二个成员变量：
EXTI_LineCmd这个指的是否开启你选中的中断的线
参数：ENABLE或DISABLE
4.第三个成员变量：
EXTI_Mode指的是你要选择的中断方式，这里分别是中断方式和事件方式；中断方式就是字面意
思，选择触发中断进入中断函数；事件方式指的是就是当检测外部的信号时，此时的动作是触发某
个事件，比如说是当检测到外部信号后，信号是流入其他外设，让那些外设工作；
参数：EXTI_Mode_Interrupt（中断）或EXTI_Mode_Event（事件）
5.第四个成员变量：
EXTI_Trigger指的是触发方式，这里有三种触发方式分别是上升沿或下降沿或上升沿和下降沿触发
上升沿和下降沿触发自然是上升沿触发了，下降沿也要触发了
参数：EXTI_Trigger_Rising（上升）
EXTI_Trigger_Falling（下降）
EXTI_Trigger_Rising_Falling（上升沿和下降沿）
6.结构变量初始化EXTI_Init（）；
四、NVIC的配置
NVIC:嵌套中断向量列表控制器；

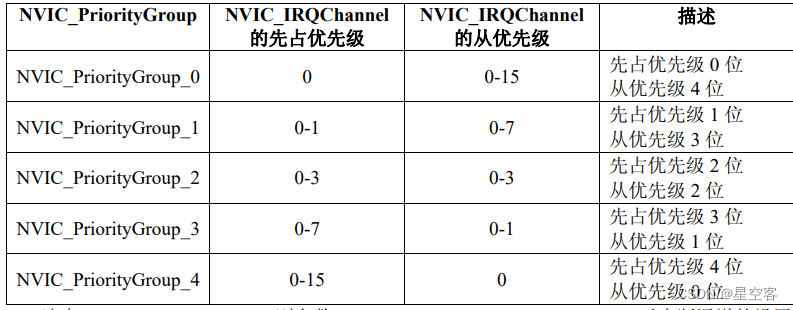

【NVIC的分组】
NVIC是用来设置中断优先级的，毕竟有这么多中断线输入进来，不可能同时发生，这时就要用中
断优先级给它们排个队，那么这里的优先级又分为抢占优先级和响应优先级，首先这里就给出了几
种排队分组的方式，你要先选择一种排队分组的方式，才能进行设置优先级去排列的先后顺序
【抢占优先级和响应优先级的介绍】
数值越小的优先级越高，这里从三种情况来解释抢占优先级（先占优先级）和响应优先级（从优先
级）；比如，甲程序的抢占优先级和乙程序的抢占优先级相同时，当甲程序比乙程序的响应优先级
高，那么当甲和乙的中断程序同时到来时，系统会先响应甲的中断；当甲程序的响应优先级和乙程
序的响应优先级相同时或不同时，甲程序的抢占优先级比乙的抢占优先级高，那么这时候如果乙进
入了中断程序就会被甲的程序给打断，执行完甲的再回头来执行乙的；假如抢占优先级和响应优先

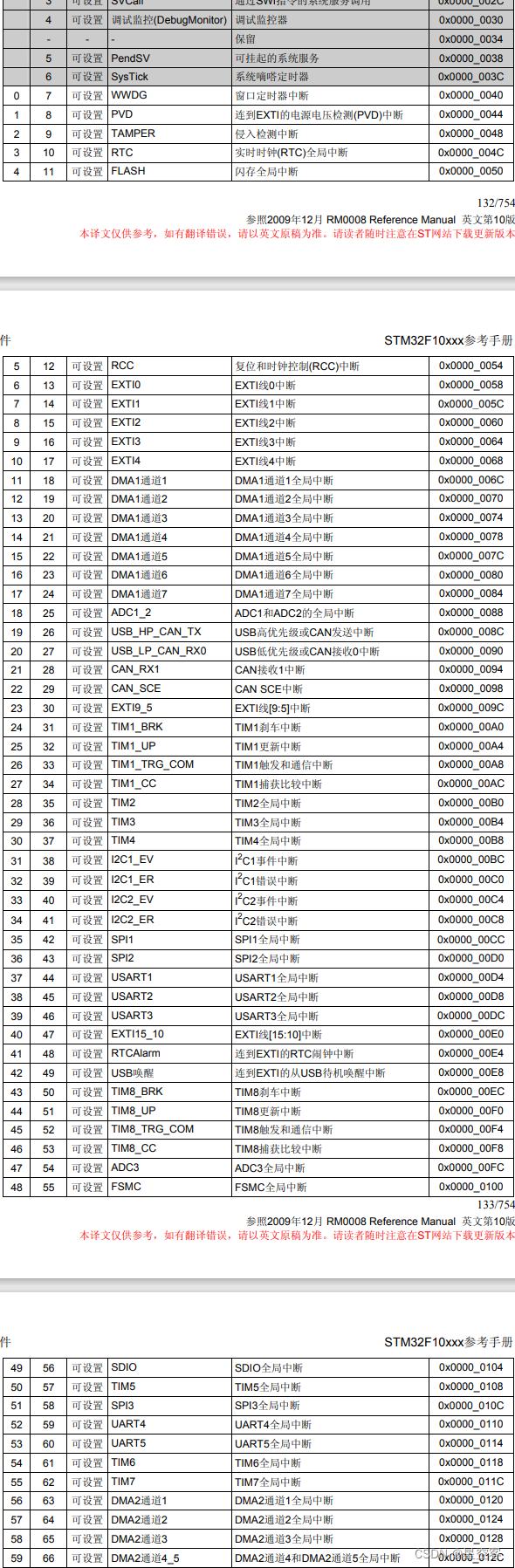

级都相同就按照系统排列的中断号进行排队，数字越小，中断优先级越高；
这里的第二列的数字优先级就是当抢占优先级和响应优先级相同时，这个数字越小，中断优先级越高；
这里先了解一些有关NVIC的有关函数：

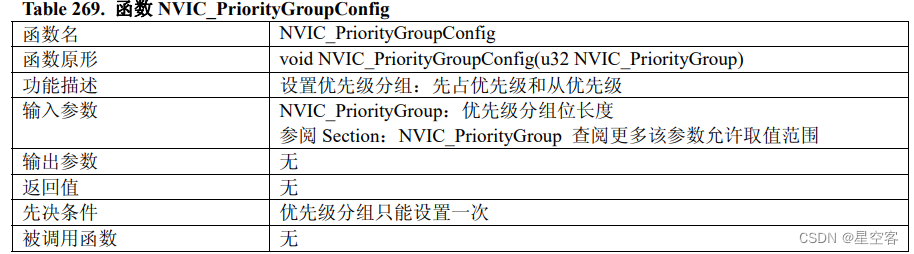

1.NVIC_PrioritygRoupConfig()
这个函数就是首先给优先级进行分组的，上面介绍了有5组的形式可以选，值得注意的是你写程序的时候，只能给中断分一次组，然后写的这些中断都是根据这个组来写优先级，不能每写一个中断就分一次组；

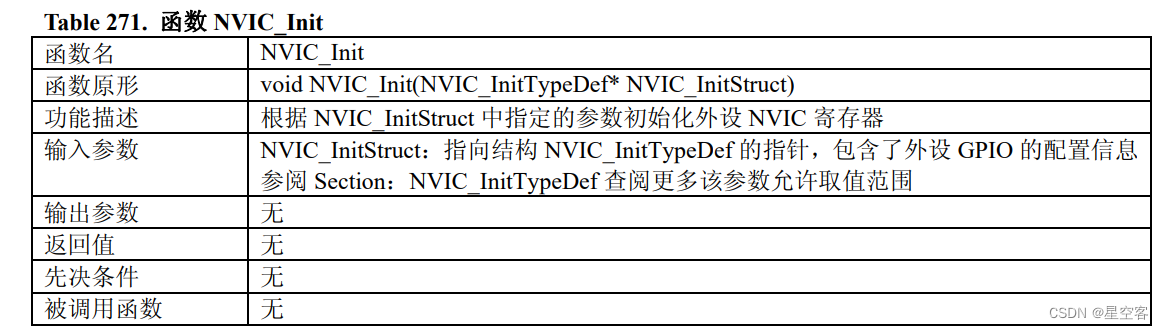

2.NVIC_Init()
这个函数就是经典的配置外设初始化的函数了，这里NVIC的初始化就用这个来配置
3.软件编写
1.先进行优先级分组
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0); //这里选择分组方式0
2.定义结构体变量
NVIC_InitTypeDef NVIC_InitStructure;3.引出成员变量
第一个成员变量：

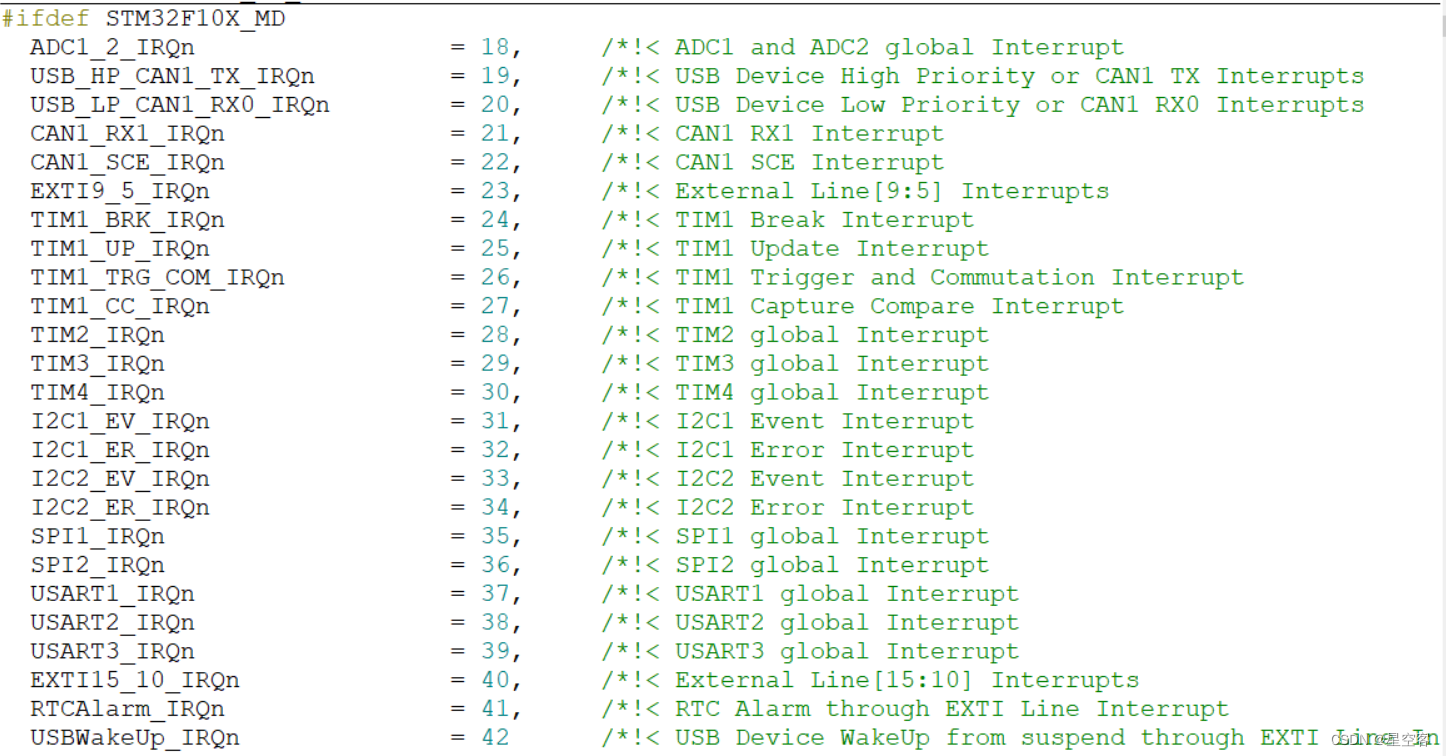

NVIC_InitStructure.NVIC_IRQChannel=EXTI9_5_IRQn;这个指的是中断通道，这个该怎么选呢，根据上一节的双击右键跳转定义再全局搜索
再根据自己芯片的型号，上一节介绍选择启动文件那里，比如我用的芯片配对的是后缀为MD的文
件可以找到EXTI的通道有两个，EXTI9_5_IRQn和EXTI15_10_IRQn，选择一个；
第二个成员变量：
NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;这个指的是要不要开启这个中断通道，参数就是ENABLE或者DISABLE
第三个成员变量：
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;这个就是抢占优先级，根据那个分组里的范围自行选择，注意分完组后，抢占优先级和响应优先级
就有取值范围了
第四个成员变量：
NVIC_InitStructure.NVIC_IRQChannelSubPriority=0;这个就是响应优先级
4.NVIC初始化
NVIC_Init(&NVIC_InitStructure);这个就是将NVIC按照自己的配置初始化了
5.中断函数

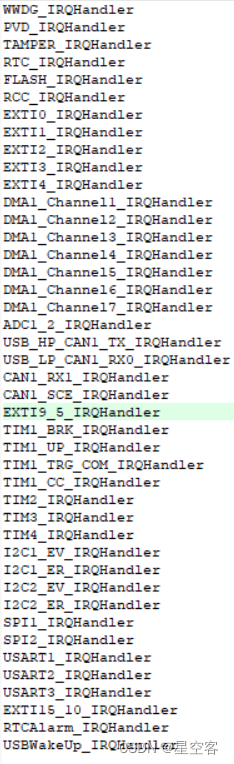

当上面都配置好了，接下来就等外部信号触发后，执行中断函数里的内容了，那么这里中断函数号也是有特定的名称的，你的特定通道是有对应的中断函数名的，可以在启动文件（启动文件在上一节有介绍）里面找
void EXTI9_5_IRQHandler(void)
{
if(EXTI_GetITStatus(EXTI_Line6)==SET) //当检测到中断标志位置位了，也就是进入中断了
{
EXTI_ClearITPendingBit(EXTI_Line6); //这里必须要手动将标志位清0
}
}
【2】实战练习
按一下按键来改变led的亮暗状态
我这里分模块写，就不都放在main函数这一页了
init.c:
#include "stm32f10x.h" // Device header
uint16_t count;
void init_intial(void)
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
GPIO_InitTypeDef InitStructure;
InitStructure.GPIO_Mode=GPIO_Mode_IPU; //这里采用上拉输入
InitStructure.GPIO_Pin=GPIO_Pin_6;
InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&InitStructure);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource6); //选择中断通道6
EXTI_InitTypeDef EXTI_InitStructure;
EXTI_InitStructure.EXTI_Line=EXTI_Line6;
EXTI_InitStructure.EXTI_LineCmd=ENABLE;
EXTI_InitStructure.EXTI_Mode=EXTI_Mode_Interrupt;
EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Falling;
EXTI_Init(&EXTI_InitStructure);
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //这里只有一个中断函数可以虽然设置优先级
NVIC_InitTypeDef NVIC_initStruct;
NVIC_initStruct.NVIC_IRQChannel=EXTI9_5_IRQn;
NVIC_initStruct.NVIC_IRQChannelCmd=ENABLE;
NVIC_initStruct.NVIC_IRQChannelPreemptionPriority=1;
NVIC_initStruct.NVIC_IRQChannelSubPriority=1;
NVIC_Init(&NVIC_initStruct);
}
uint16_t return_num(void)
{
return count; //将计数标志位返回
}
void EXTI9_5_IRQHandler(void)
{
if(EXTI_GetITStatus(EXTI_Line6)==SET)
{
count++; //设置一个计数标志位，给led做判断使用
EXTI_ClearITPendingBit(EXTI_Line6);
}
}
init.h
#ifndef __INIT_H
#define __INIT_H
void init_intial(void);
uint16_t return_num(void);
#endif
led.c
#include "stm32f10x.h" // Device header
void led_init(void)
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
GPIO_InitTypeDef InitStucture;
InitStucture.GPIO_Mode=GPIO_Mode_Out_PP;
InitStucture.GPIO_Pin=GPIO_Pin_0;
InitStucture.GPIO_Speed=GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&InitStucture);
GPIO_SetBits(GPIOA,GPIO_Pin_0);
}
led.h
#ifndef __LED_H
#define __LED_H
void led_init(void);
#endifmain.c
#include "stm32f10x.h" // Device header
#include "init.h"
#include "led.h"
uint16_t num;
int main()
{
init_intial(); //中断函数的初始化
led_init(); //led的初始化
while(1)
{
num=return_num(); //读取进入中断的计数标志位
if(num%2==1)
GPIO_ResetBits(GPIOA,GPIO_Pin_0);
else
GPIO_SetBits(GPIOA,GPIO_Pin_0);
}
}
proteus仿真：
STM32中断仿真测试
