Proteus仿真并点亮LED灯

1.汇编语言

汇编语言指令格式

[标号：] 操作码 [第一操作数] [，第二操作数] [，第三操作数] [；注释]

此处用到的51单片机汇编指令

1.ORG xxxxH命令

是指向程序不同功能固定入口。

如:0000H----系统复位入口 0013H—外中断1入口

0003H—外部中断0入口 001BH—T1溢出中断入口

000BH—T0溢出中断入口 0023H串口中断入口

2.数据传送类指令

MOV direct, A; 累加器传送到直接地址

MOV A,#data; data就是数据，直接赋给A

3.逻辑运算类指令

RR A; 累加器循环右移

4.控制转移类指令

JMP @A+DPTR; 相对DPTR的无条件间接转移

DJNZ Rn,rel; 寄存器减1，不为0则转移

RET 从子程序转移

LJMP add16 无条件长转移

L CALL add16 长调用子程序

SJMP 无条件相对转移

SETB C 置位进位位

LOOP 循环指令

2.点亮一个LED灯

汇编程序：

（1）ORG 0100H：在汇编语言中，ORG（Origin）指令用于程序的起始地址。因此在该代码中，

ORG 0100H 设置的起始地址为0x0100

（2）SETB P2.0：把P2.0置1，使接入P2.0端口的LED灯亮。

（3）SJMP $：为无条件相对转移指令

硬件部分：

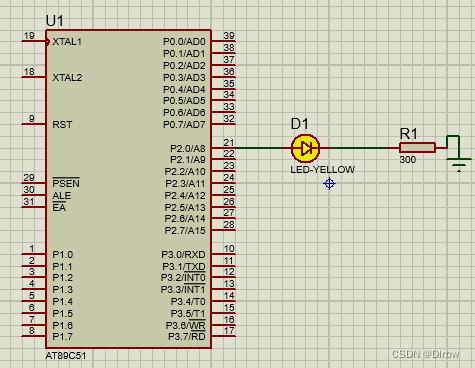

电路图设计原理：

点亮一个LED灯的电路设计原理是先引入一个AT89C51芯片，然后将LED灯接入芯片的某一个端口，在这里是将LED接入P2.0端，最后把代码生成的hex文件导入芯片中，来控制P2.0端，从而点亮LED灯。

3.LED流水灯电路

汇编程序:

ORG 0000H
LJMP MAIN

ORG 0100H
MAIN:
MOV A,#80H
LOOP:
MOV P2,A
LCALL DELAY
RR A
LJMP LOOP

DELAY:
MOV R2,#255
D1:MOV R3,#250
D2:DJNZ R3,D2       ;寄存器减1,不为0 则转移
DJNZ R2,D1
RET

END

要实现流水灯效果，只需要让累加器A中的1000 0000循环右移，中间加 以延时即可。延时要足够长，否则会看到所有的灯都是亮的。

延时程序分为两层的循环，D1和D2，分别用到R2、R3两个寄存器。两个八位寄存器，那对应的数字就是0~255，注意给寄存器传送立即数时不要超过255。

C语言编程：

#include <reg51.h>
	#include <intrins.h>

	void delay_ms(int a)
	{
		int i,j;
		for(i=0;i<a;i++)
		{
			for(j=0;j<1000;j++) _nop_();

		}
	}

	void main(void)
	{
		while(1)
		{
			P0=0xfe;
			delay_ms(50);
			P0=0xfd;
			delay_ms(50);
			P0=0xfb;
			delay_ms(50);
			P0=0xf7;
			delay_ms(50);
			P0=0xef;
			delay_ms(50);
			P0=0xdf;
			delay_ms(50);
			P0=0xbf;
			delay_ms(50);
			P0=0x7f;
			delay_ms(50);
		}
	}

首先写了一个delay_ms的延迟函数，其次在main函数中通过while循环，把地址为0xfe的P0端口置为1，接入该端口的LED灯点亮，延时一段时间后，地址为0xfe的端口置为0，LED灯灭；把地址为0xfd的P0端口置为1，该端口的LED灯点亮,然后依次让接入P0端口的LED灯点亮，从而完成流水灯的设计。

硬件部分：

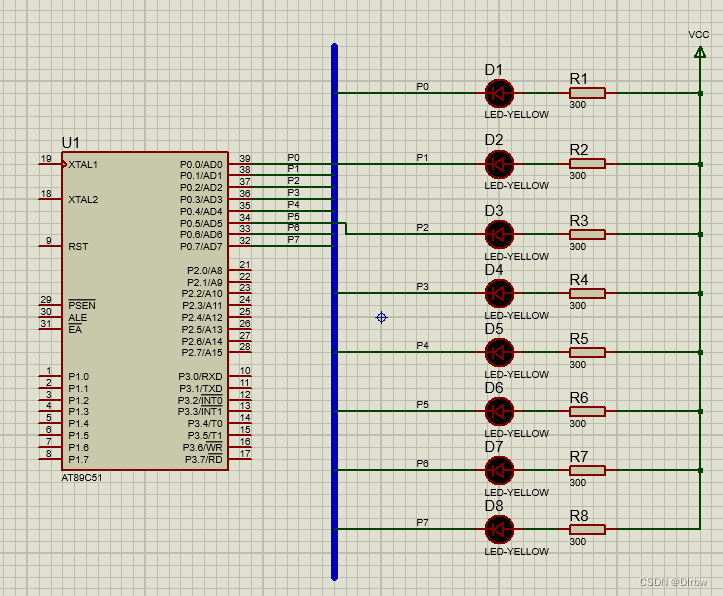

电路图设计原理：

实现LED流水灯的电路原理主要是首先将LED依次接入到AT89C51芯片的P0端，拉一条总线进行连接，通过编号形成一一对应的关系，然后将汇编程序或C语言编程生成的hex文件导入到此芯片中来控制P0端的输入和输出，从而间接控制LED灯的亮灭和流水灯的实现。

4.总结

通过此次的电路仿真实验，加强了对Proteus电路仿真平台和Keil软件编译器的了解，更能熟练地运用到实践中，它们使用起来十分方便，不过要更加熟练地掌握，还需要上网查阅更多的资料。在流水灯的仿真过程中，我也学习到了除C语言外的汇编语言。每种语言都需要我们深入地去学习，才能体会到它的魅力。
