PD协议芯片XSP08Q支持PD+QC+AFC+FCP(5V,9V,12V,15V,20V)，支持USB-C/USB-A输入

TYPE-C接口是近年来在电子设备中广泛采用的一种新型接口，它迅速取代了传统的USB接口，成为现代设备的标准配置。不仅如此，TYPE-C接口还支持PD（Power Delivery）取电快充协议，为我们的设备充电带来了极大的便利。



一、XSP08Q概述

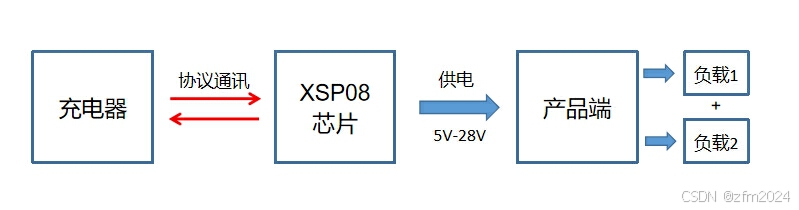

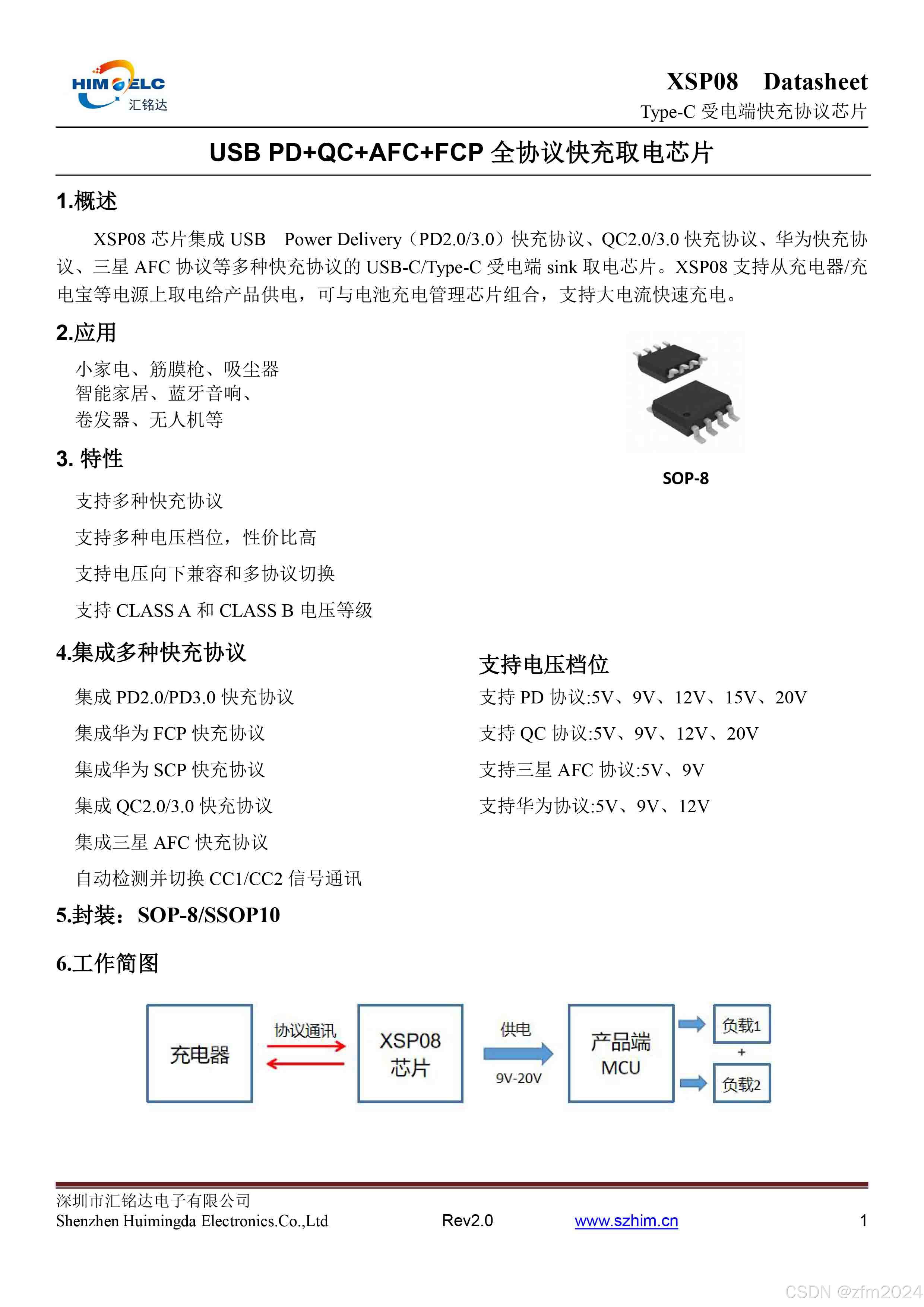

XSP08Q是汇铭达针对 USB-C快充协议开发的一款兼容 USB PD 、QC、AFC、FCP等快充通信芯片。输入端可以连接 USB-C或USB-A 的适配器，输出端配置输出固定的电压，支持 从适配器取电供电给设备使用。

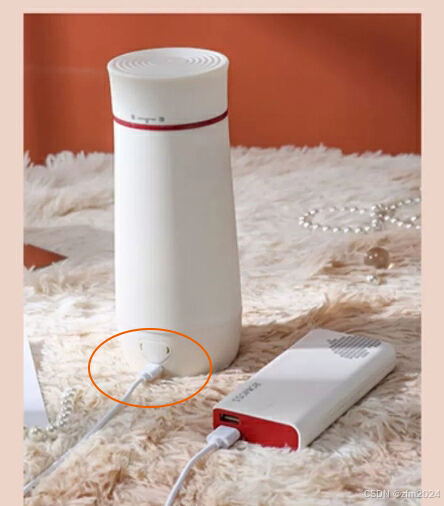

二、XSP08Q协议芯片在TYPE-C口加热杯的应用

TYPE-C口采用PD SINK协议芯片XSP08Q取电，特别适用于TYPE-C接口的设备。XSP08Q芯片支持PD（Power Delivery）3.0标准，能够提供20V的电压传输， 自动识别的电力传输，满足大部分电子产品充电需求。

 特点：
（1）输入电压：20V

（2）支持输入设备：充电器、充电宝、车充等

（3）快充协议：PD协议、QC协议、AFC协议、FCP协议

（4）支持的充电器接口：USB-C、USB-A

（5）加热时间：10分钟

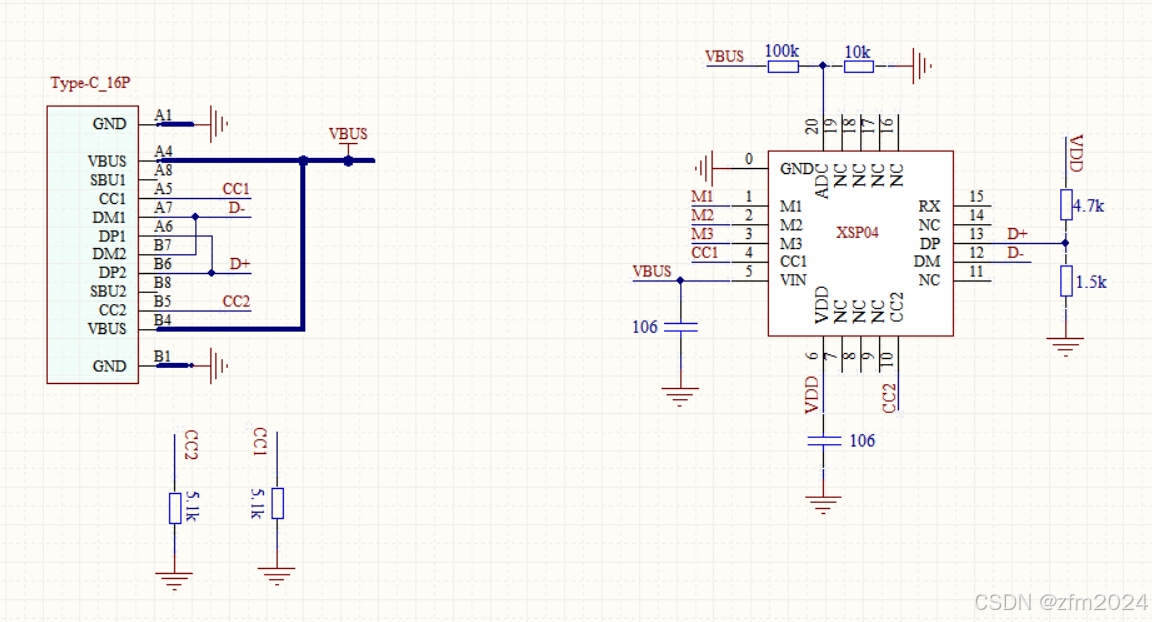

根据原理图连接电路。

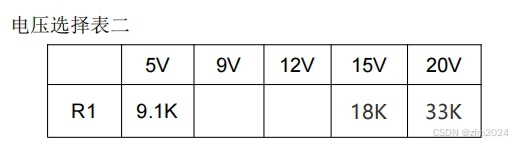

电压设置，产品需要20V，所以把MOD配置成20V模式。





三、电路说明

XSP08Q快充芯片通过Type-C和USB-C或USB-A充电器通讯，不论是USB-C的PD协议还是USB-A的QC、AFC等协议，都可以支持，通讯过程如下图。连接成功后，充电器电压由5V变成20V输出。

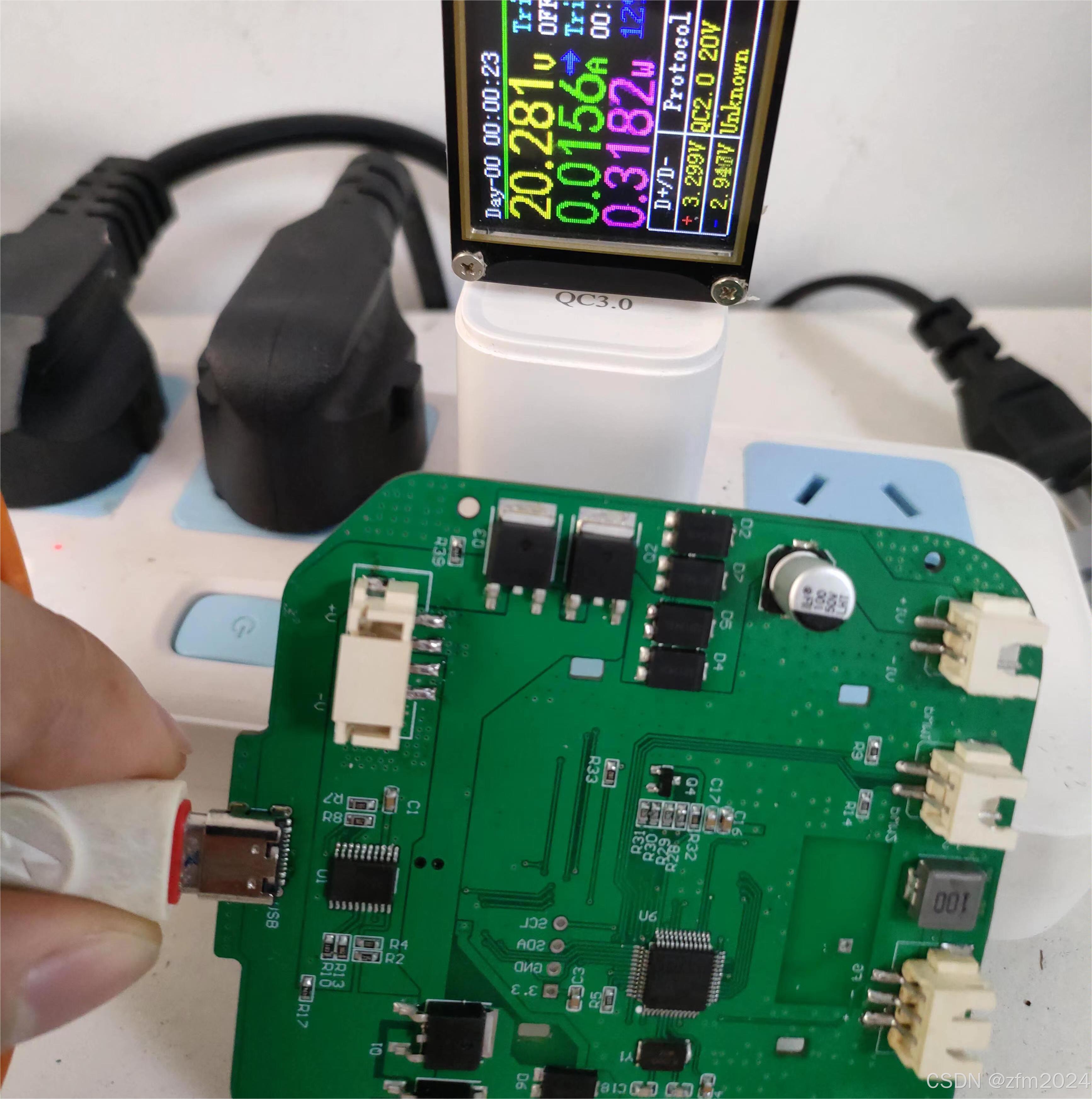

主板MCU检测到20V后，开始启动发热设备，对水杯开始加热，同时显示温度等。

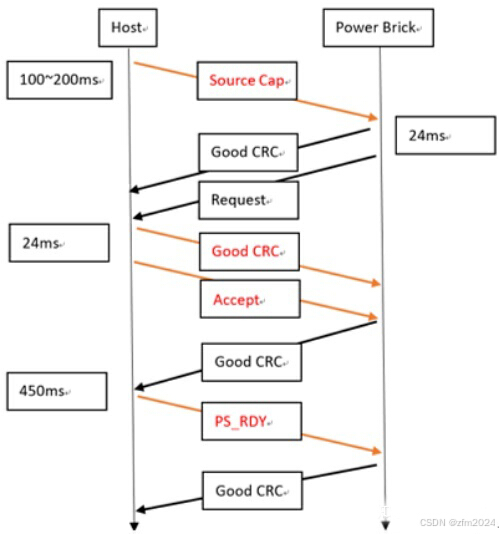

快充协议通讯过程：
