3串/4串12.6V锂电池快充芯片IC，27W快速充电1小时充80%电量，支持多种快充协议

随着快充技术的不断发展，快充在各个行业都开始逐渐替代传统的5V慢充。例如锂电池2500mAh，3节串联12.6V，使用慢充大概需要4~5个小时充满电，使用快充9V/3A充电，大概2个多小时就可以充满电，大大提升了充电体验。

现在，产品端也可以使用手机的快速充电器，给我们的产品电池提供快速充电。带有电池的产品如筋膜枪、手持吸尘器、卷发器、智能家居产品等等，改用Type-C接口，使用快速充电技术，可以大大缩短充电时间，提高产品体验。

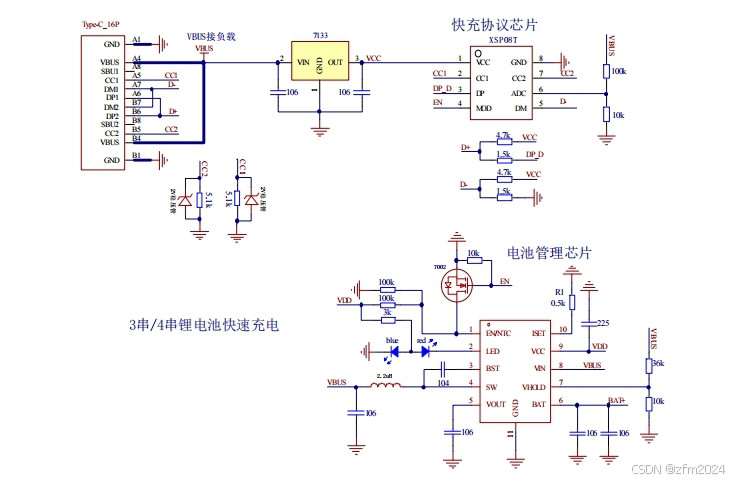

电路原理图。



Type-C输入端控制芯片XSP08T，可以与连接的充电器进行协议通讯，获取充电器的快充功率，例如5V3A、9V3A、12V3A、15V3A、20V5A等，芯片还可以控制后端的电池管理芯片，对电池进行快速充电。

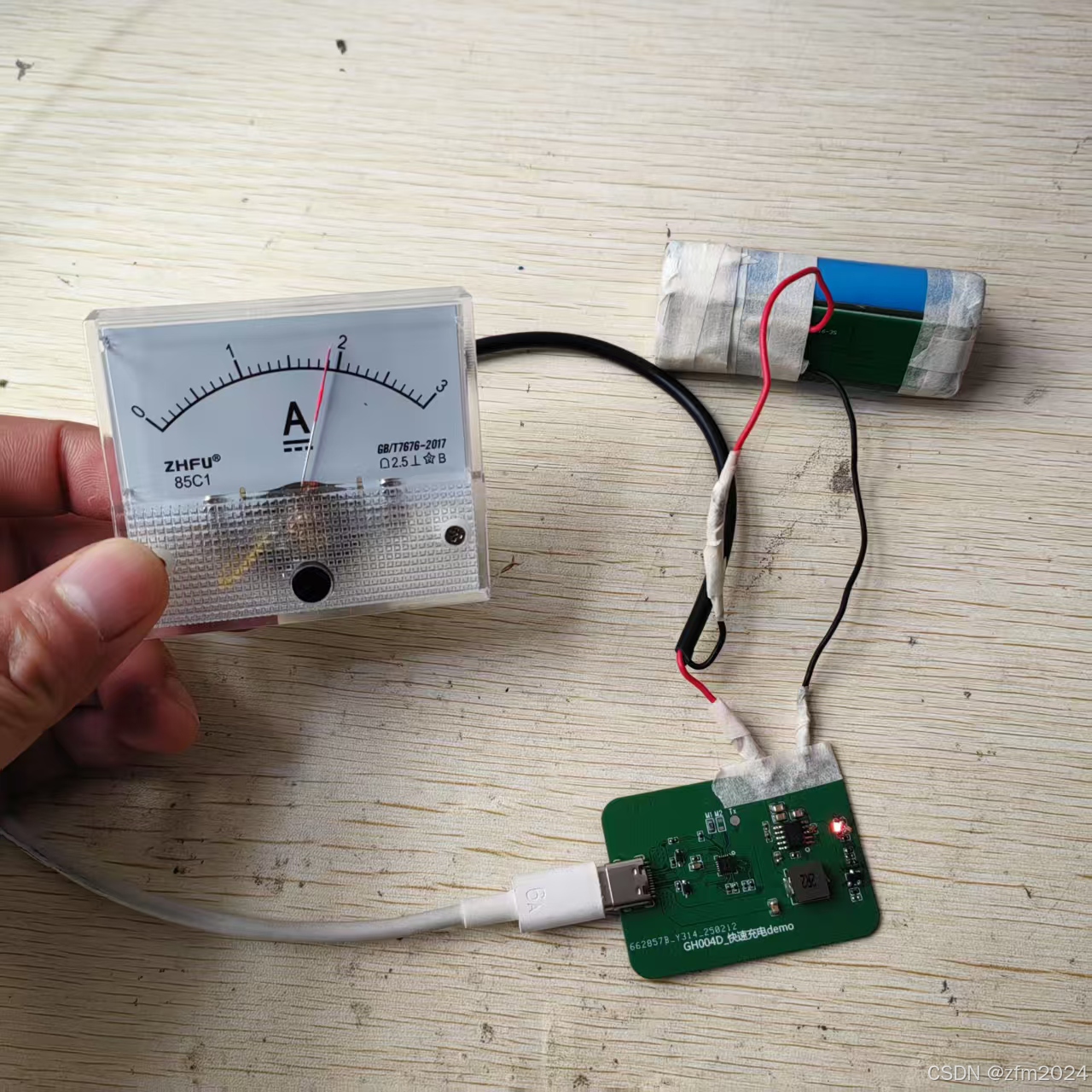

应用案例：
锂电池3节串联12.6V，2A快速充电，电池容量2500mAh，电池1小时充到80%电量，2 小时左右充满100%电量。
测试参数
1、XSP08T 使用默认版本，获取充电器9V/3A电压档位；
2、电池容量 2500mAh，3 节串联 12.6V，充电电流 2A；

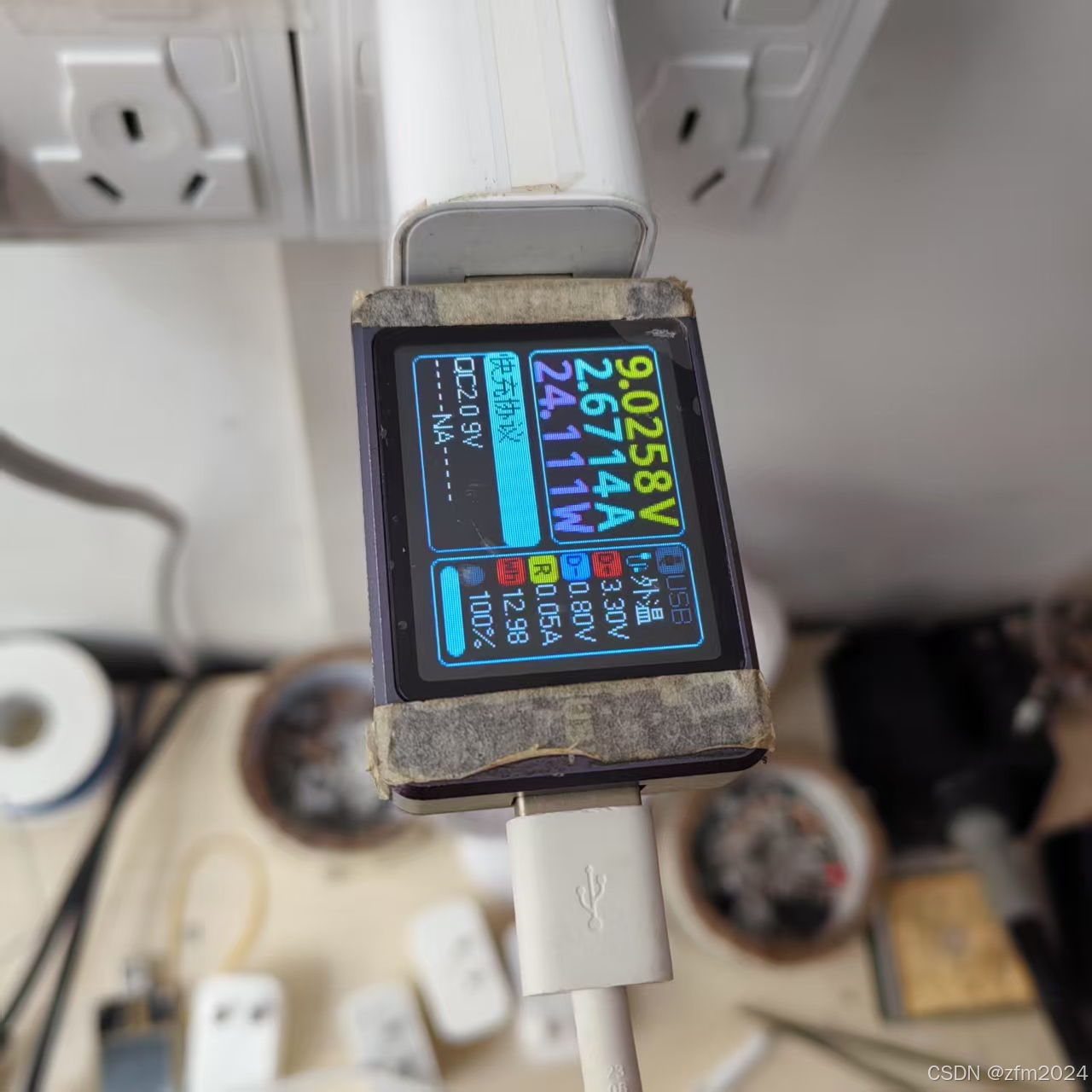

3、实际输入最大功率 26W，充进电池最大功率 24W；

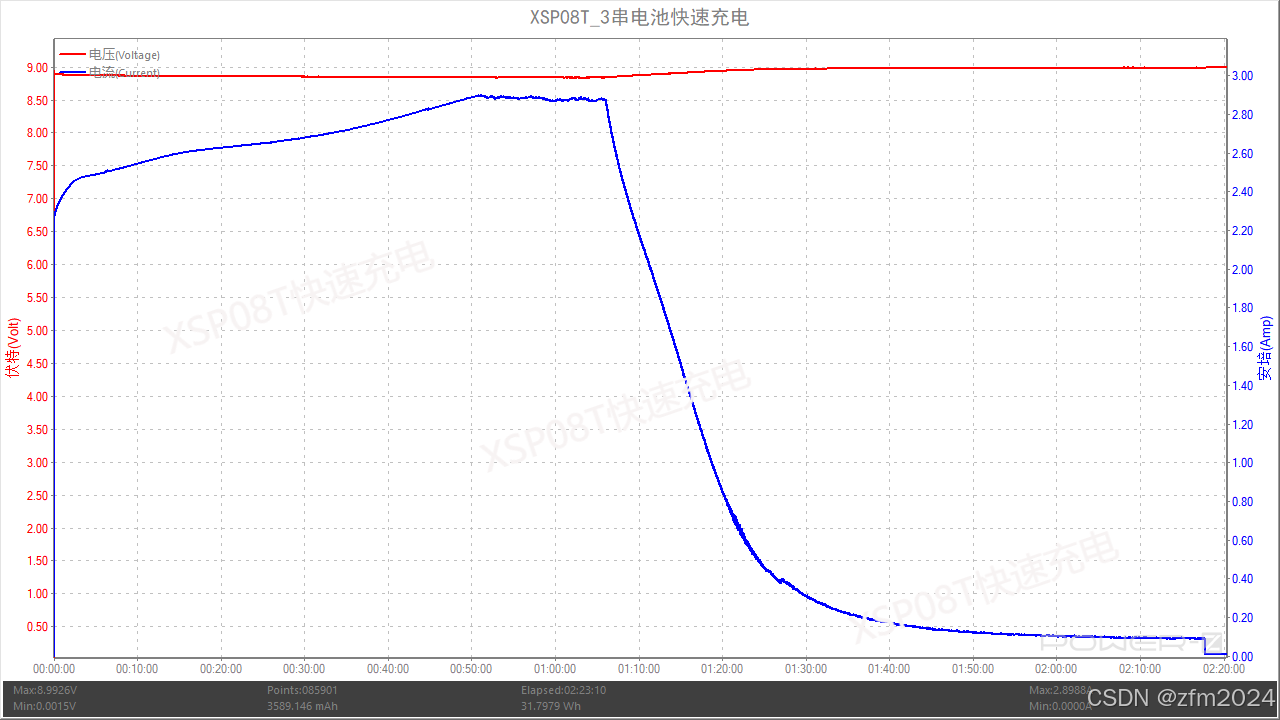

测试曲线图
电池1小时充到80%电量，2小时16分钟充满100%。
