硬件设备——电容

电容器：电容器是由两个互相靠近，彼此绝缘的金属板，中间夹有绝缘材料（绝缘介质构成的。电容广泛用于隔直，滤波，去耦，旁路，级间耦合，信号调谐，能量转换和控制电路；

一.电容器分类（按照结构，材料分类）

按照结构分：

1.固定电容器     有极性（白条为负，长脚为正）和无极性（不分正负）

2.可变电容        如空气双连变电容器

3.微调电容

按照材料分：

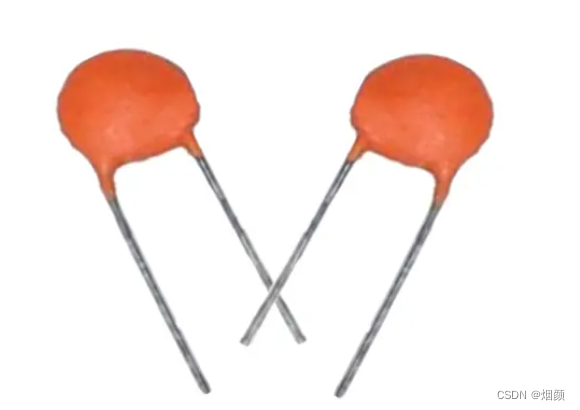

1.瓷介电容器（CC）

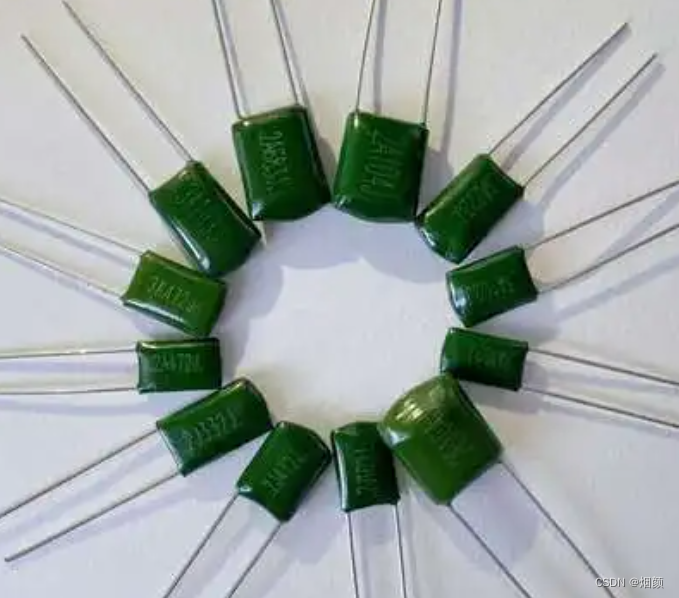

2.涤纶电容器（CL）

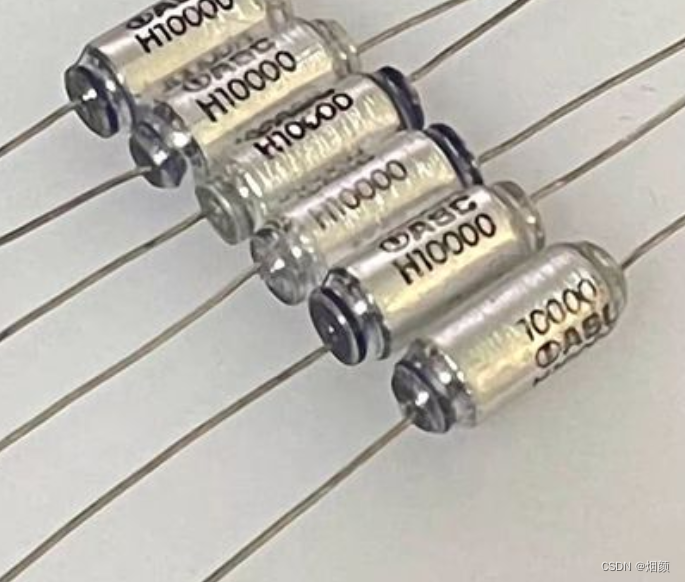

3.聚苯乙烯电容器（CB）

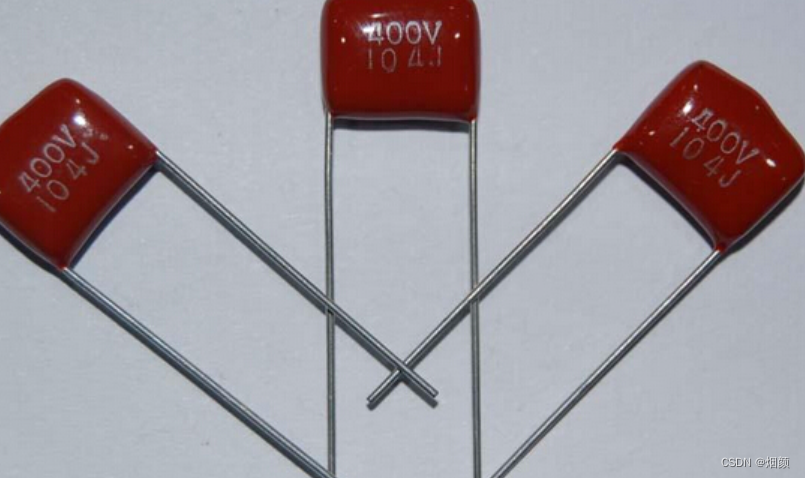

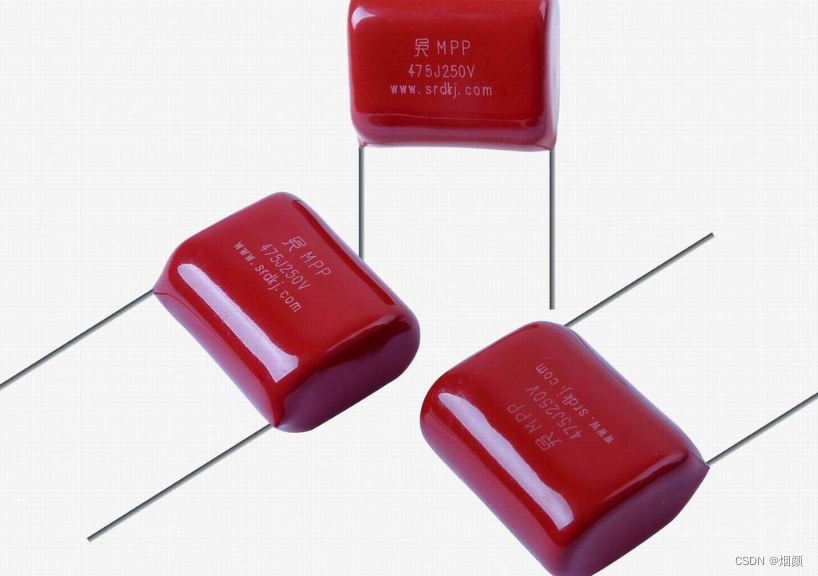

4.聚丙烯电容器（CBB）





薄膜电容

5.独石电容器

6.云母电容器（CY）

7.纸介电容器（CZ）



8.金属化纸介电容器（CJ）

9.铝电解电容器（CD）

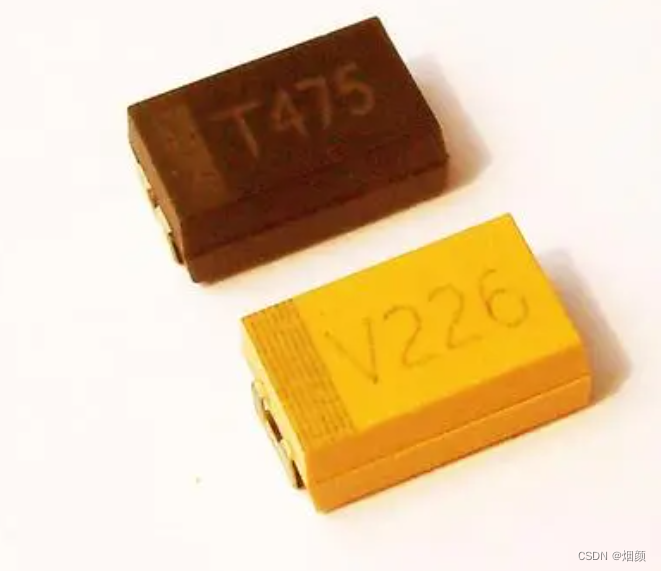

10.钽电解电容器（CA）

11.贴片电容



电容滤波是利用电容对特定频率的等效容抗小，近似短路来实现

电容器的特点就是对直流电表现出的阻抗极大，相当于不通

对交流电，频率高，阻抗小，利用这些可以把混杂在直流点里的交流成分过滤出

电容去耦是解决电源噪声问题的方法；

二.电容器符号，单位及参数

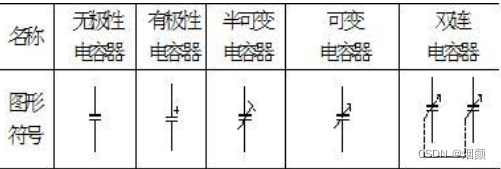

1.符号：C

 2.单位：

基本单位：法拉F

常用单位：毫法mF  微法μF  纳法nF  皮法pF

他们之间的转换为10三次方

3.电容器的主要参数

标称容量，耐压，绝缘电阻，允许误差

耐压指在电路中能够长期稳定，可靠的工作，所承受的最大直流电压也称额定工作电压

电容器耐压的标注三种常见方法：

1.把耐压值，直接印在电容器上

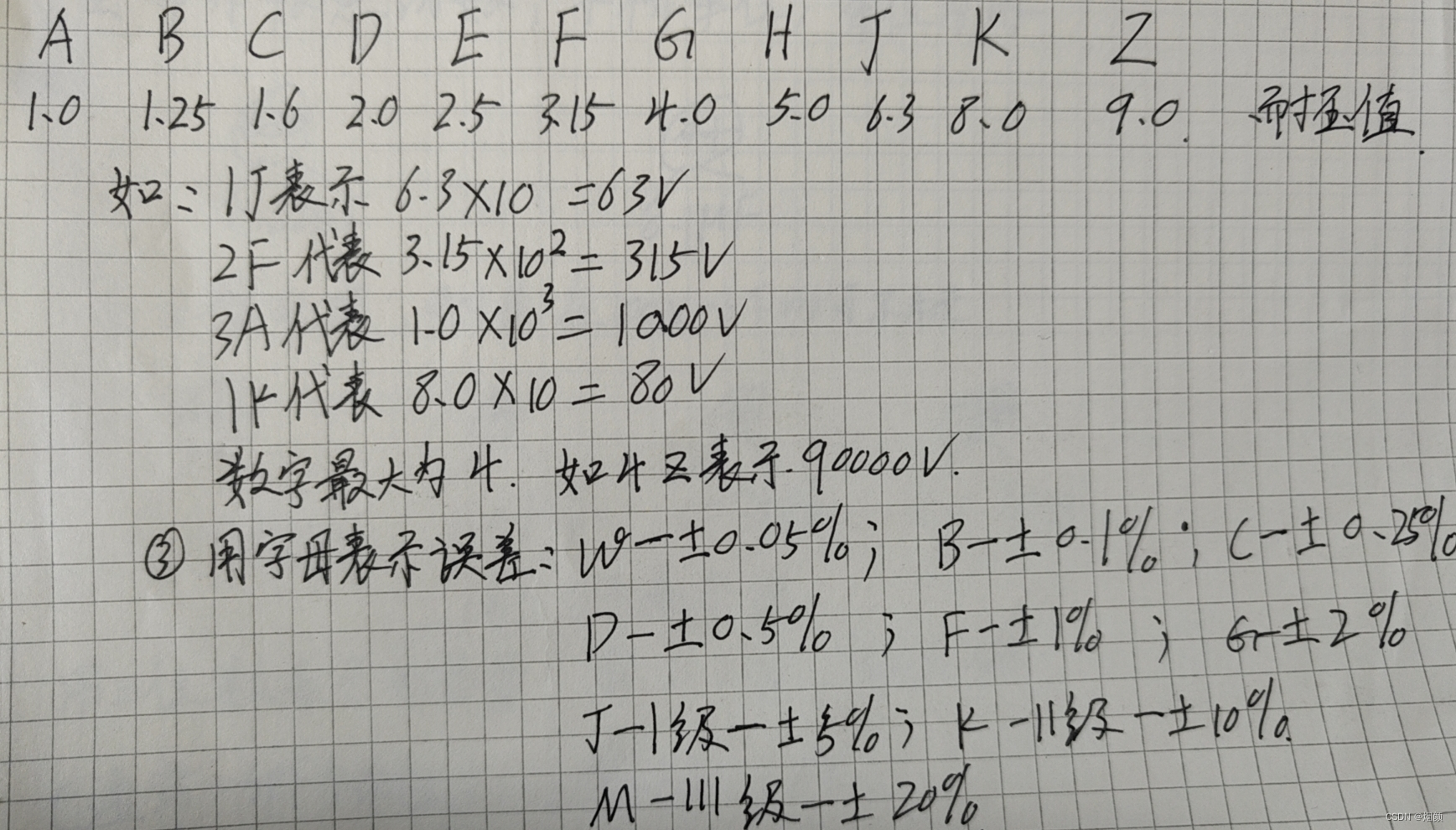

2.采用一个数字和一个字母组合成数字表示的幂指数，字母表示数值单位V

   绝缘电阻是指电容两极之间的电阻，或称漏电阻。一般来说绝缘电阻越大说明电容器介质性能越好；绝缘电阻越小，漏电越严重。故使用电容器时应该选绝缘电阻大的。无极性电容器一般绝缘电阻1000MΩ以上，电解电容器的绝缘电阻在几百千欧以上

允许误差：电容器实际容量与标称容量之间最大误差范围。

三.电容器容量标识方法

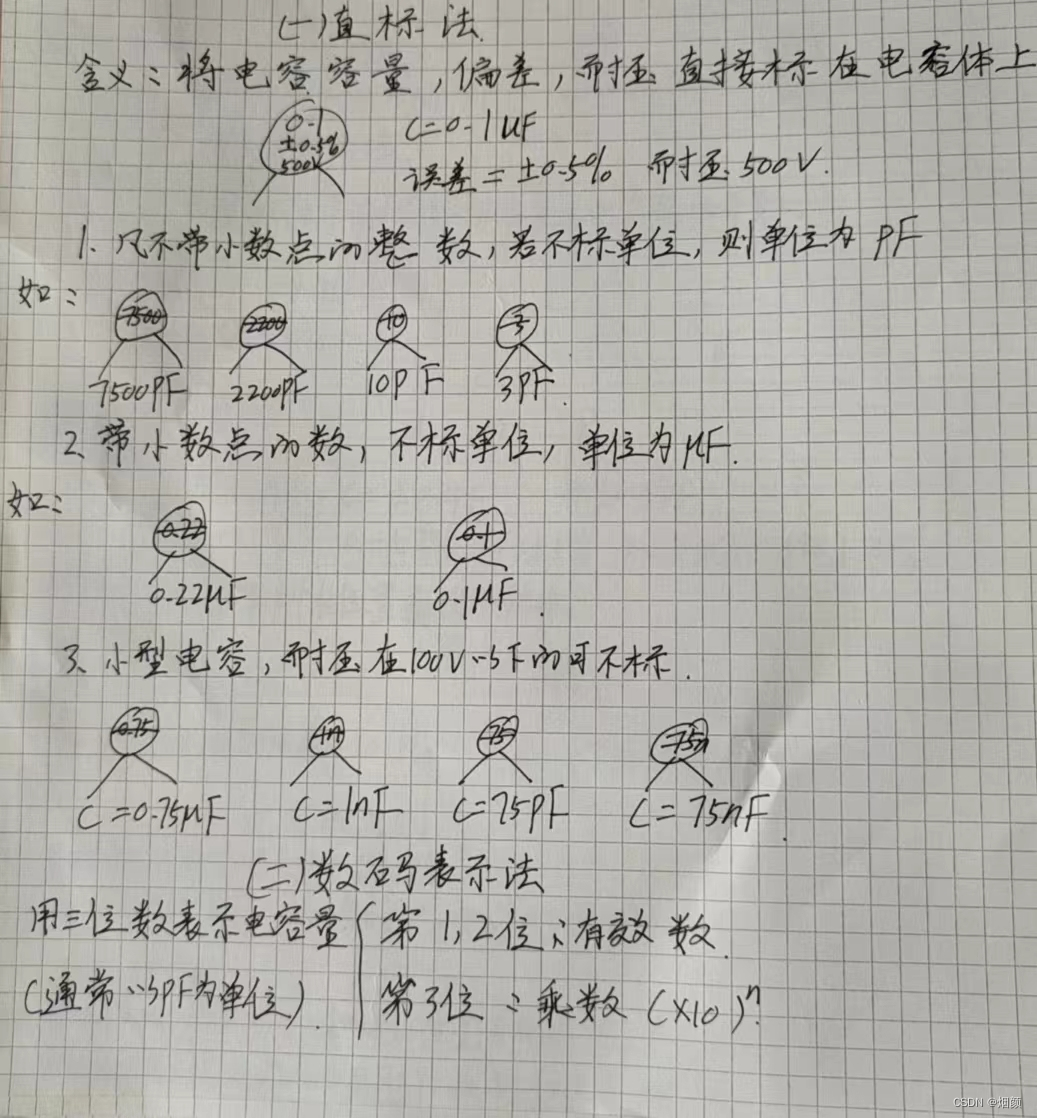

1.直标法

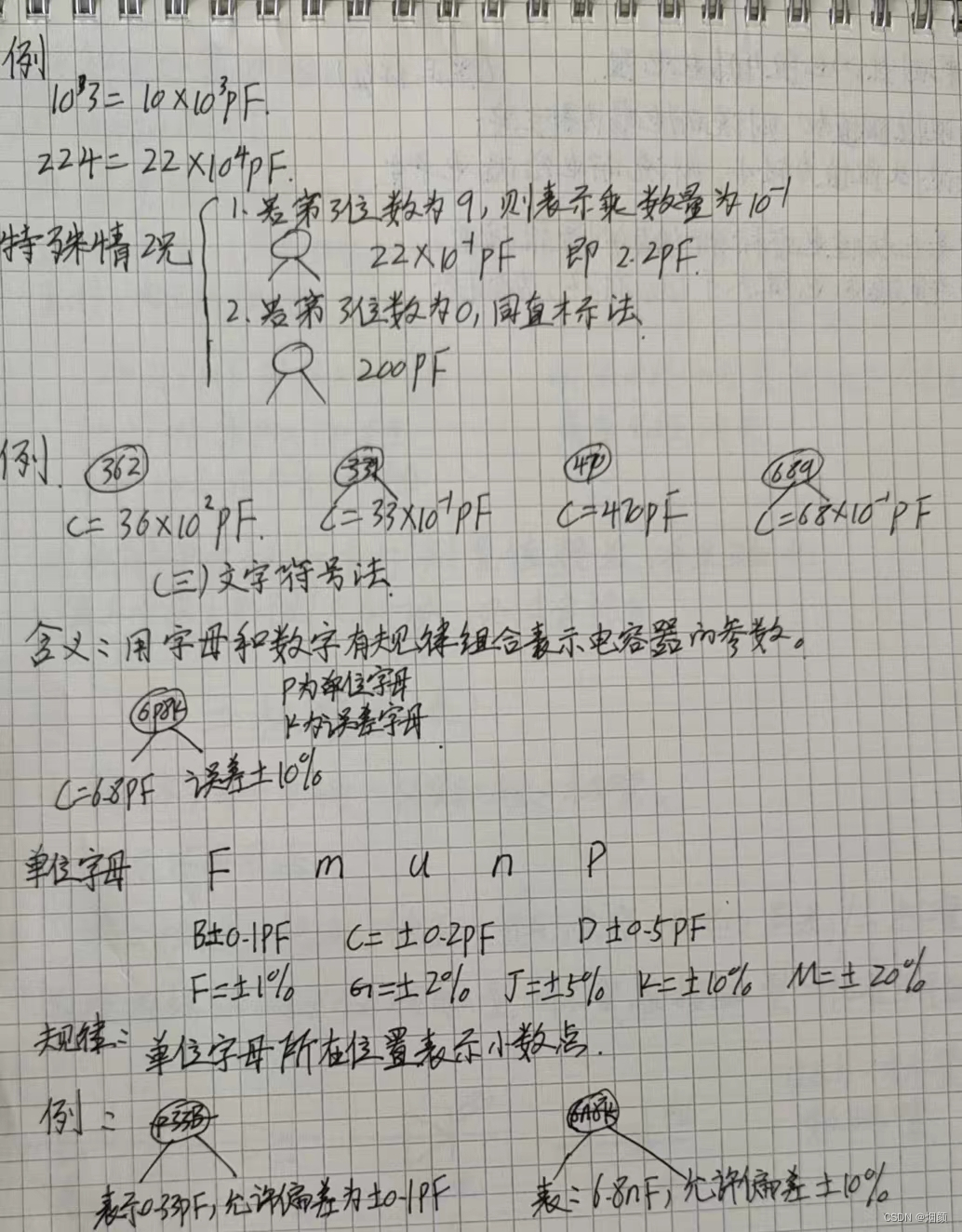

2.数码表示法

3.文字符号法

        四.电容检测

1.用数字万用表电容挡直接测

如果测量值与标值接近，则可能断该电容时是好的

2.用指针式检测

1.用R*10K档，只能定性的检测是否有漏电，内短路或击穿。

用表笔分别接电容的两引脚，指针不动或微动，即阻值为无穷大或无穷小

3.电解电容器的检测

（1.）极性的判别

（2.）漏电阻及质量的检测

如果测出的电阻为漏电电阻

若测出阻值为0，则说明电容内部击穿；

若测出阻值为较小，则说明内容漏电严重；

注：若无极性电容标称值与测量值接近

并且漏电电阻大于1000MΩ为合格；

选电阻档，（黑正，红负）指针向右摆，再向左返；直停，为正向阻值

大于47μF用R*100档

1~47μF用R*1k档

小于1μF用R*10k档

万用表指针始终不向右摆，说明该电容的容量已低于标称值或者已经消失；

若电解电容标称值与测量值接近，并且漏电阻大于几百千欧电阻，则为合格；
