前言:炸过学校的都知道一般炸弹定时器上有一个LED数码管,今天我们就在电路模拟器做一个简单的计数器。
一、网址:
http://scratch.trtos.com/circuitjs.html

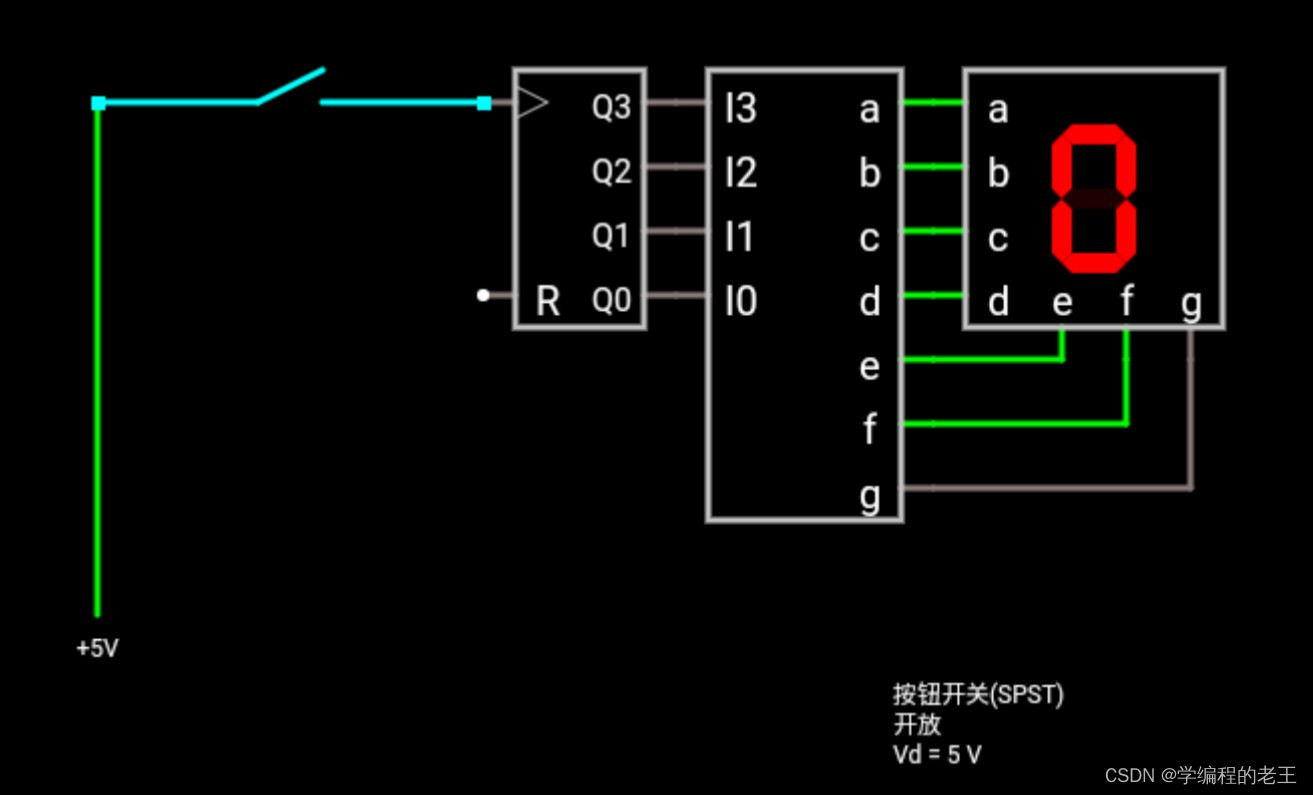

二、电路图
三、解析
1、电源

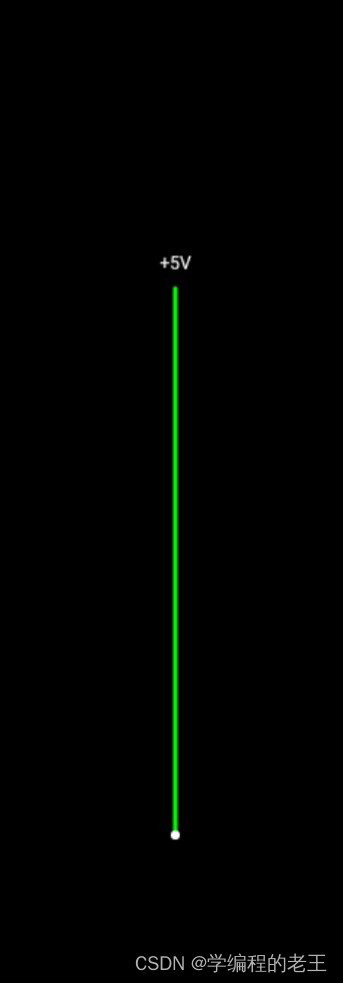

直流电压源单端口
2、显示
LED7段显示器
3、译码

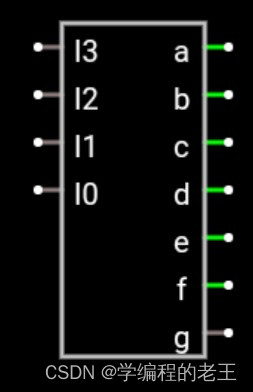

7段译码器
4、计数器
5、连接
将上述原件按图示连接
四、说明
在电源与计数器之间,用一个按钮开关连接,按下按钮就表示加1,该计数器会把次数用二进制输出至译码器,译码器再输出电流至7段数码管,显示。于是我们就得到了一个最大值为9的计数器。
