最近刚整理完 Altium Designer 入门基础教程，现在准备开始Creo/Proe入门基础教程的更新。希望喜欢本系列教程的小伙伴可以点点关注和订阅！下面我们开始进入 Creo/Proe 课程的介绍。

1、Creo Parametric 基础

1.1 Creo Parametric 工作界面

Creo Parametric作为参数化建模的名字，它包含Creo Elements/Pro也就是Pro/ENGINEER的所有功能。

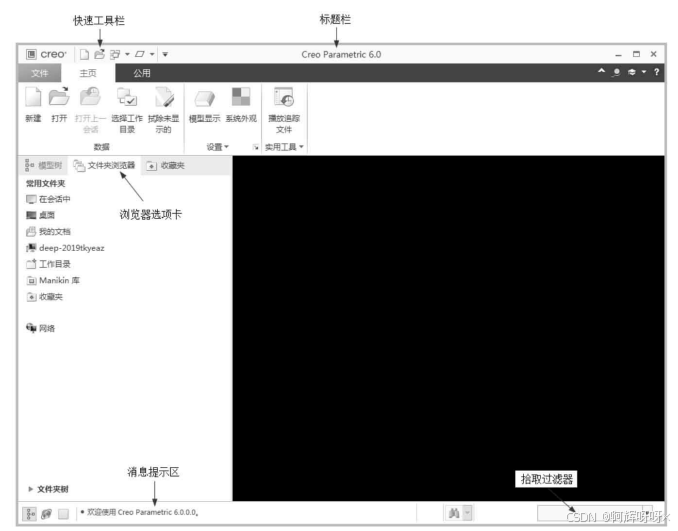

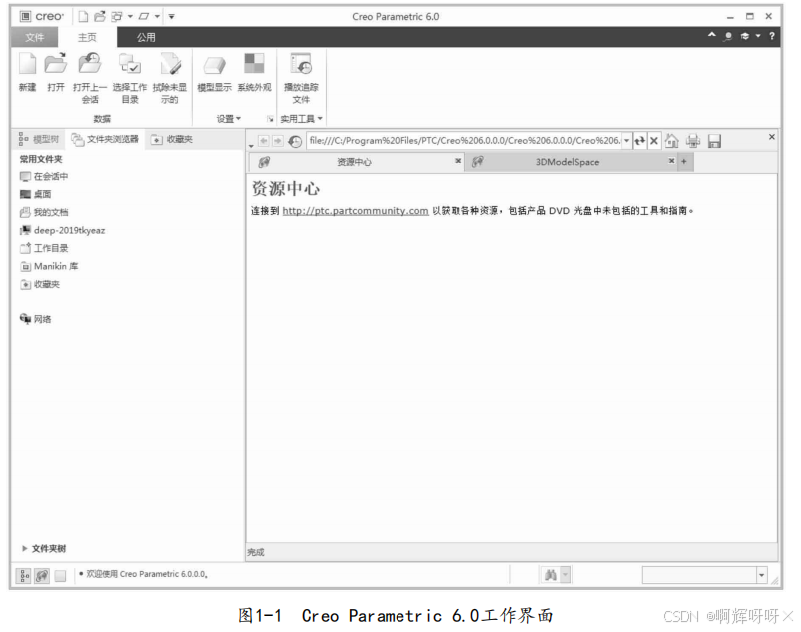

出现闪屏后，将打开如图1-1所示的Creo Parametric 6.0工作界面。

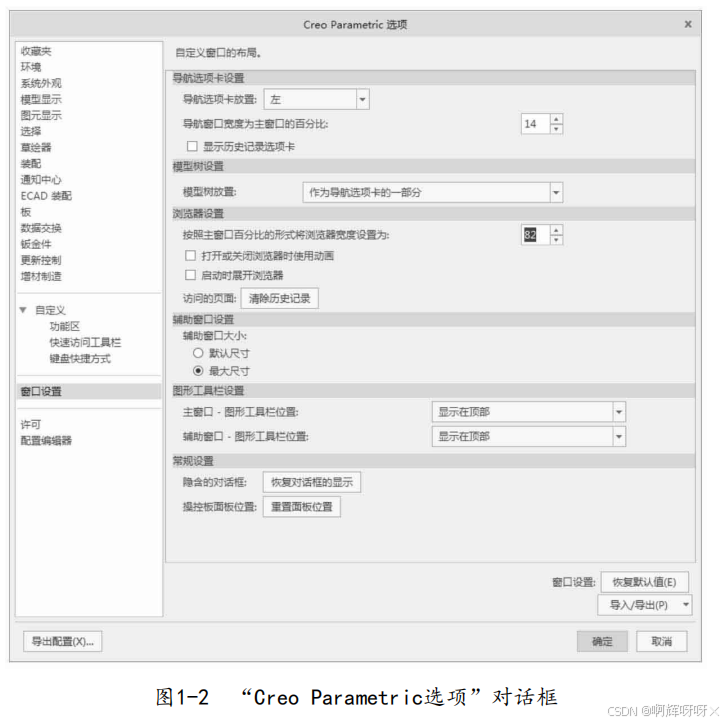

一进入Creo Parametric 6.0工作界面，系统会直接通过网络和PTC 公司的Creo Parametric 6.0资源中心的网页链接上（如果网络通的话）。如果要取消一打开Creo Parametric 6.0，就和资源中心的网页链接上这一设置（可以先跳过这个操作，看过工作窗口的布置后再进行这一个操作），可以选择“文件”→“选项”命令，系统打开“Creo Parametric选项”对话框，如图1-2所示。选择“窗口设置”选项卡，取消选中“浏览器设置”选项组中的“启动时展开浏览器”复选框，然后单击“确定”按钮，以后再打开Creo Parametric 6.0时就不会再直接链接上资源中心的网页，如图1-3所示。

1.2 文件操作

主要介绍文件的基本操作，如新建文件、打开文件、保存文件等，注意硬盘文件和进程中文件的异同，以及删除和拭除的区别。

1.2.1 新建文件

建立新模型前，需要建立新的文件。

新建文件的操作步骤如下：

（1）执行命令。单击“快速访问”工具栏中的“新建”按钮，执行新建文件命令。

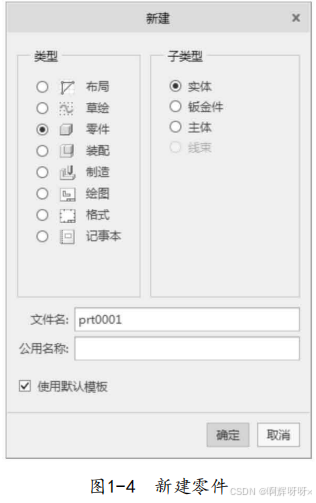

（2）选择文件类型。系统打开“新建”对话框，如图1-4所示。默认的类型选项为“零件”，在“子类型”选项组中可以选择“实体”“钣金件”“主体”“线束”，默认的子类型选项为“实体”。

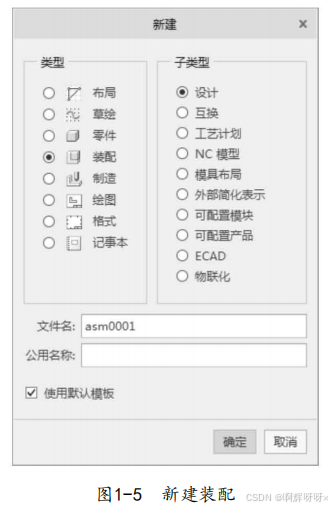

（3）选中“新建”对话框中的“装配”单选按钮，其子类型如图 1-5所示。

（4）选择模板。在“新建”对话框中选中“使用默认模板”复选框，生成文件时将自动使用默认的模板，否则在单击“新建”对话框中的“确定”按钮后还要在弹出的“新文件选项”对话框中选取模板。如

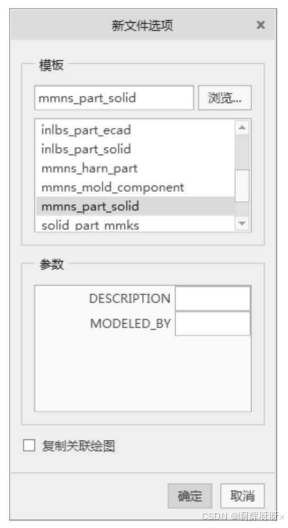

选中“零件”单选按钮后的“新文件选项”对话框如图1-6所示。在“新文件选项”对话框中可以选取所要的模板。

图1-6 选取模板

1.2.2 打开文件

在Creo Parametric 6.0中，可以打开已存储的文件，对其进行相应的编辑和操作。

打开文件的操作步骤如下：

（1）执行命令。单击“快速访问”工具栏中的“打开”按钮，执行打开文件命令。

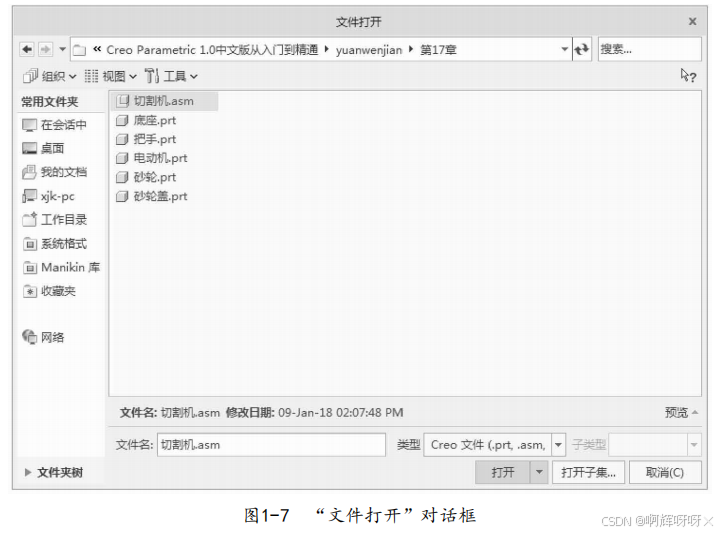

（2）选择文件。此时系统打开“文件打开”对话框，如图1-7所示。在此对话框中，可以选择并打开Creo Parametric的各种文件。单击“文件打开”对话框中的“预览”按钮，则在此对话框的右侧打开文

件预览框，可以预览所选择的Creo Parametric文件。

1.2.3 打开内存中的文件

在Creo Parametric 6.0中，可以打开内存中的文件，对其进行相应的编辑和操作。

打开内存中文件的操作步骤如下：

（1）执行命令。单击“文件打开”对话框上部的“在会话中”按钮，执行打开内存文件命令。

（2）打开文件。可以选择当前进程中的文件，单击“文件打开”对话框中的“打开”按钮就可以打开此文件。同样，打开的文件也是进程中的最新版本。

1.2.4 保存文件

已编辑的图形只有保存起来，在需要时才能打开该文件对其进行相应的编辑和操作。

保存文件的操作步骤如下：

（1）执行命令。当前设计环境中如有设计对象时，单击“快速访问”工具栏中的“保存”按钮，执行文件保存命令。

（2）保存文件。此时系统打开“保存对象”对话框，在此对话框中可以选择保存目录、新建目录、设定保存文件的名称等操作，单击此对话框中的“确定”按钮就可以保存当前设计的文件。

1.2.5 删除文件

删除文件的操作步骤如下：

（1）删除旧版本文件。选择“文件”→“管理文件”→“删除旧版本”命令，用于删除同一个文件的旧版本，就是将除了最新版本的文件以外的所有同名的文件全部删除。注意，使用“旧版本”命令将删除数据库中的旧版本，而在硬盘中这些文件依然存在。

（2）删除所有版本文件。选择“文件”→“管理文件”→“删除所有版本”命令，删除选中文件的所有版本，包括最新版本。注意，此时硬盘中的文件也不存在了。

1.2.6 删除内存中的文件

删除内存中文件的操作步骤如下：

（1）删除当前文件。选择“文件”→“管理会话”→“拭除当前”命令，用于擦除进程中的当前版本。

（2）删除不显示的文件。选择“文件”→“管理会话”→“拭除未显示的”命令，用于擦除进程中除当前版本之外的所有同名的版本。

1.3 Creo Parametric 6.0系统环境的配置

Creo Parametric 6.0功能强大，命令菜单和工具按钮繁多，为了界面的简明，可以将常用的工具显示出来，而非常用的工具按钮没有必要放置在界面上。

1.3.1 界面定制

Creo Parametric 6.0支持用户界面定制，可根据个人、组织或公司需要定制Creo Parametric用户界面。

界面定制的操作步骤如下：

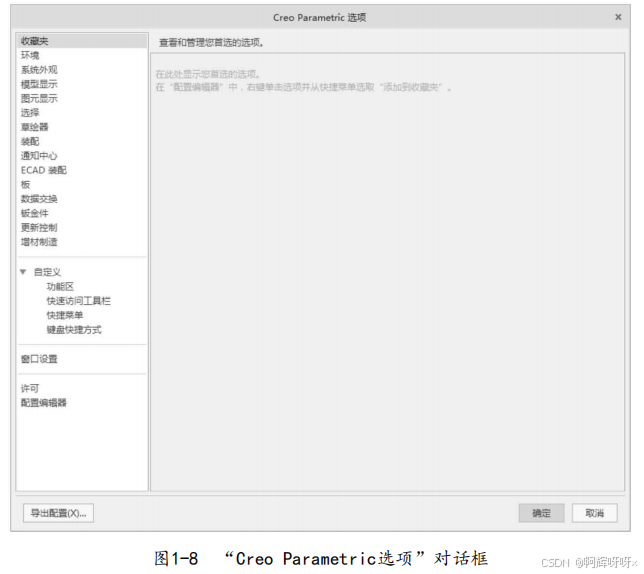

（1）执行命令。选择“文件”→“选项”命令，系统打开如图1-8 所示的“Creo Parametric选项”对话框。

（2）界面定制。

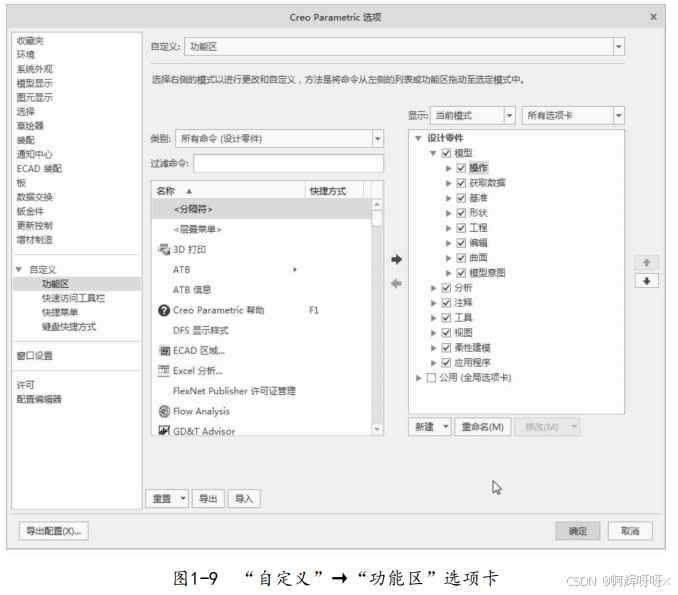

在对话框中选择“自定义”→“功能区”选项卡。默认情况下，所有命令（包括适用于活动进程的命令）都将显示在对话框中，如图1-9 所示。

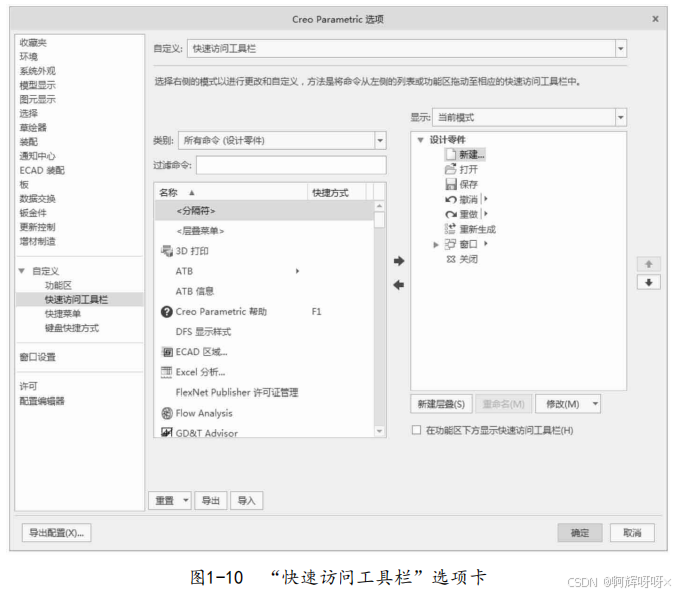

在对话框中选择“快速访问工具栏”选项卡，如图1-10所示。在该选项卡中主要包括两个部分，左边部分用来控制工具栏在屏幕上的显示。所有的工具栏都在该列表中，如果要在屏幕上显示该工具栏，就将其前面的复选框选中，然后单击“将选定项添加到功能区”按钮，将选定的工具栏添加到右侧部分；如果要在屏幕上移除该工具栏，就取消选中该工具栏前的复选框，然后单击“从功能区移除选定项”按钮，将选定的工具栏移除右侧部分，工具栏可以显示在图形区的顶部、右侧和左侧。

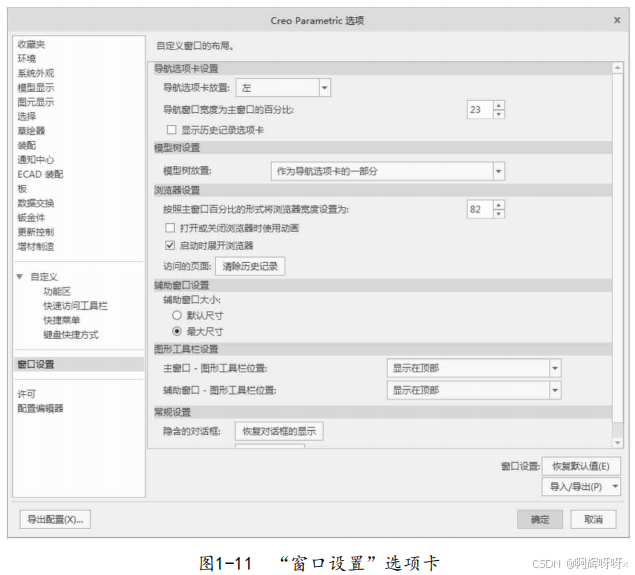

在对话框中选择“窗口设置”选项卡，如图1-11所示，它负责设定导航器的显示位置以及显示宽度、消息区的显示位置等。

1.3.2 配置文件

配置文件是Creo Parametric系统中最重要的工具，它保存和记录了所有参数设置的结果，默认配置文件名为config.pro。系统允许用户自定义配置文件，并以.pro为文件扩展名保存，大多数的参数都可以通过配置文件对话框来设置。

配置文件的操作步骤如下：

（1）执行命令。选择“文件”→“选项”命令，执行选项命令。

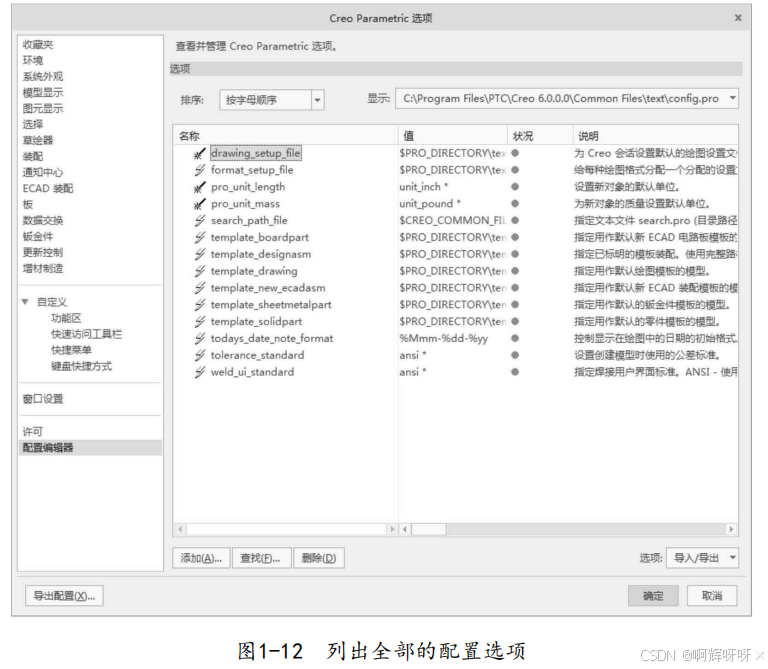

（2）配置文件。系统打开“Creo Parametric选项”对话框，选择“配置编辑器”选项卡，系统将列出全部的配置选项，左侧列表框按种类列出了所有选项，右侧列表框列出了对应选项的值、状况和说明，如图1-12所示。

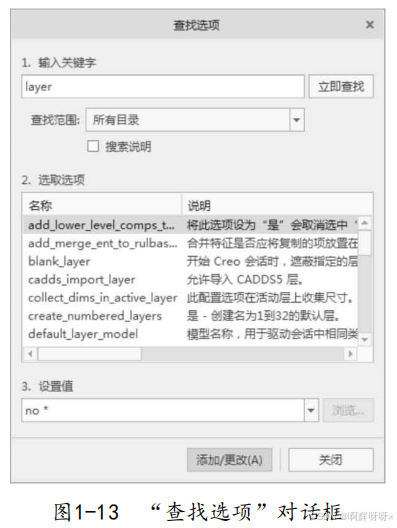

（3）搜索文件。系统配置文件选项有几百个，单击“查找”按钮可以进行搜索，系统打开如图1-13所示的“查找选项”对话框，例如要查找“layer”相关选项，首先在文本框中输入“layer”，然后在“查找范围”下拉列表框选择“所有目录”选项，单击“立即查找”按钮，系统将搜索出所有相关的选项供选择。

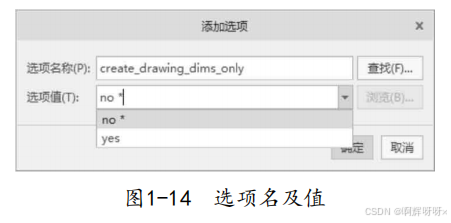

config.pro文件中的选项通常是由选项名称与选项值组成，图1-14 所示的选项名称create_drawing_dims_only，选项值no*/yes，其中附加“*”的值是系统默认值。

当确定配置选项与值后，单击“确定”按钮记录到配置文件中，然后单击“确定”按钮完成设置。

1.3.3 配置系统环境

配置系统环境的操作步骤如下：

（1）执行命令。选择“文件”→“选项”命令，执行选项命令。

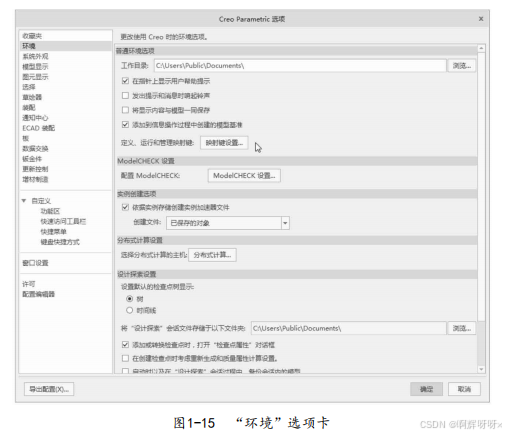

（2）系统打开“Creo Parametric选项”对话框，选择“环境”选项卡，如图1-15所示，通过该对话框可以设置部分环境参数，这些参数也可以在配置文件中设置，但每次重新启动系统后，环境选项都设置成 config.pro文件中的值，如果config.pro文件中没有所要的参数选项，可以直接进入“Creo Parametric选项”对话框设置所要的参数。
