菜鸟学习creo（从入门到入门-3）

书接上回——

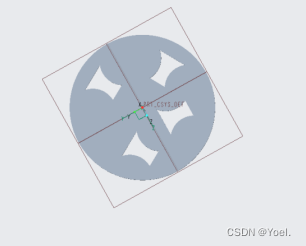

22.异形孔板（先做出一个异形孔，然后复制—选择性粘贴，再对孔进行移动变换）

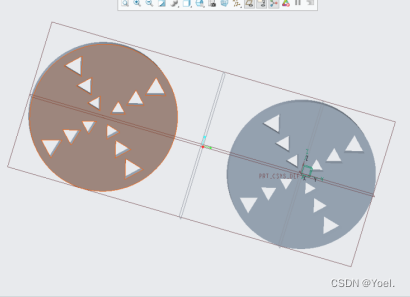

 23.三角孔板

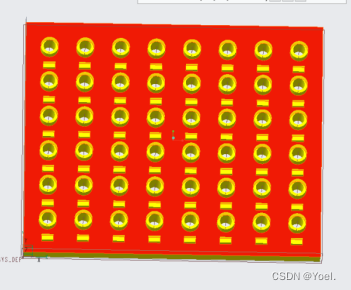

24.先画出一个圆柱、孔和方块，圆柱体属于尺寸阵列，孔和方块属于参考阵列。（尺寸阵列 ：需选取驱动尺寸，并指定这些尺寸的增量变化以及阵列中特征实体数。参考阵列：借助已有的阵列实现新阵列的方法，参考阵列操作对象必须与已有阵列的源实体有定位尺寸关系。）阵列时尺寸要和轴发生关联，否则不成功。

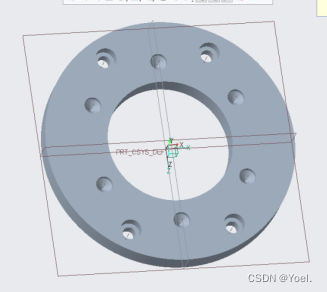

25.轴阵列

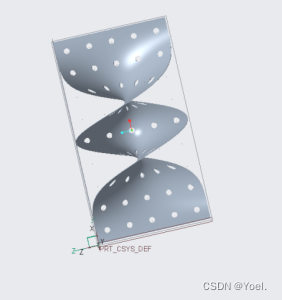

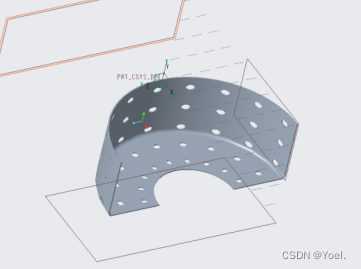

26.薄板上的通孔由填充阵列做出（填充阵列：指定的物体表面或部分表面区域，生成均匀的阵列。）孔板进行两次变形，弯折和扭转。

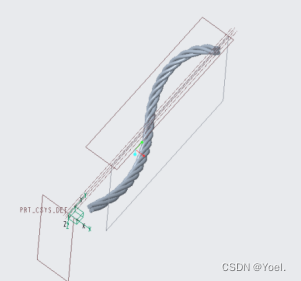

27.缆线的截面由四个圆构成，扭转2000度，第一次折弯120度，第二次折弯90度。

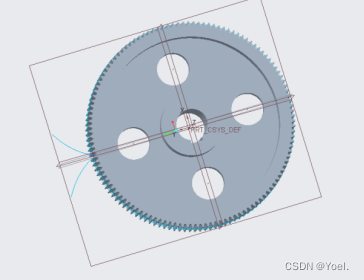

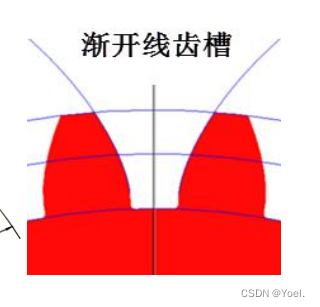

28.在学习过程中，齿轮的练习花费了挺多时间，对初学者是比较难的。步骤是：使用方程曲线绘制标准渐开线，利用两条渐开线及齿顶圆弧、齿根圆弧绘制齿槽围线，在齿轮圆柱上切剪齿槽，对齿槽特征进行轴阵列，完成渐开线直齿轮造型。

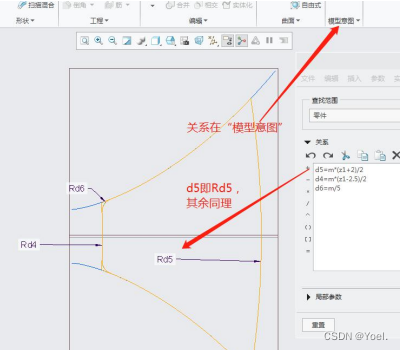

建立关系（模型意图-参考）

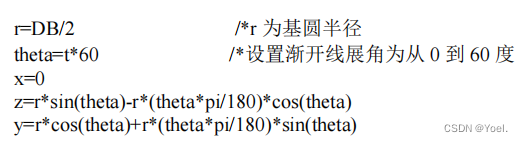

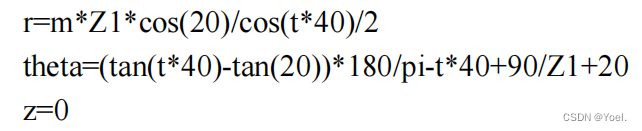

 绘制渐开线（柱坐标）

通过镜像做出对称的渐开线，实际做的过程中，每个人的d？显示的不同

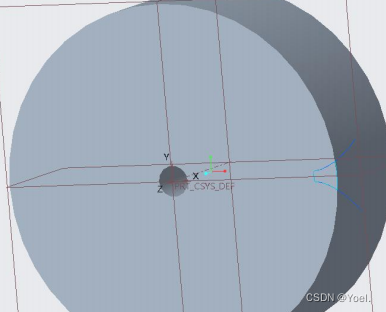

拉伸一个带孔圆，同样利用关系

去除材料，把齿轮拉伸出来，再进行阵列

 29.渐开线圆柱齿轮，在输入方程后，渐开线的方向不正确，可以试着交换一下xyz方程，就能改变方向。（这个模型耗费了很长时间）

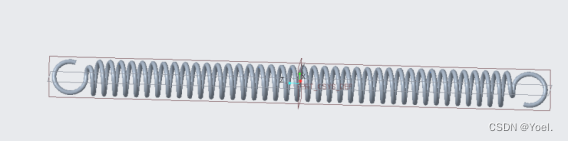

30.拉伸弹簧

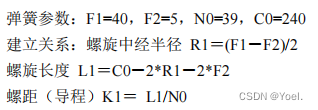

弹簧参数



绘制螺旋线（笛卡尔方程）



 挂钩是通过参数定义，在通过线将挂钩和弹簧连起来，起点和终点都选择与各自曲线相切，扭转一下即可。

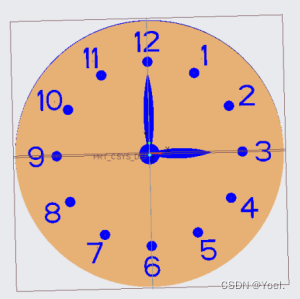

 31.时间钟表

正面

 反面

 表盘上的数字是通过关系定义的，先设置一个参数A,不给定其值，然后在水平基准上绘制一个点，其位置尺寸设为s，建立关系 做好1后对数字进行尺寸阵列就可得到1-12。

下篇就到了装配的部分！
