DCDC BUCK开关电源PCB设计

此为基础文

在开关电源中，BUCK（降压）电路、BOOST（升压）电路以及BUCK - BOOST（升降压）三种电路是最基本的拓扑结构。转换器又分DCDC（直流转直流）和ACDC（交流转直流），DCDC装换器结构无疑是比ACDC转换器结构简单，所以从DCDC转换器结构入手学习开关电源是一种很好的选择。本文主要从应用角度，进行相关器件的选型计算以及PCB绘制讲解DCDC 12V转5Vbuck电路。

BUCK原理图

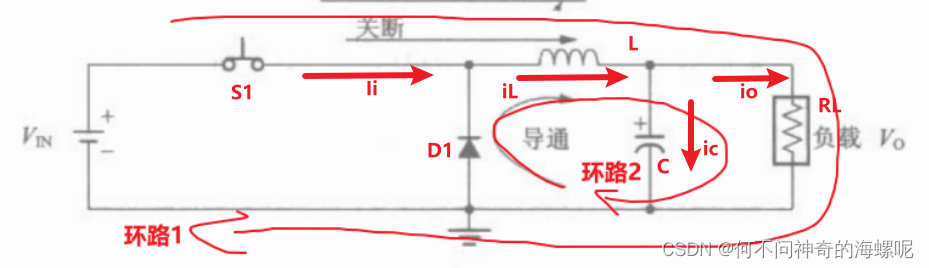

                buck电路基本拓扑结构图

BUCK电路其核心器件如图：输入电源Vin、两个开关元件S1、D1，两个电抗元件L、C，以及输出负载RL。其电流回路 主要的 有两个：
当S1闭合，D1截止时，环路1接通Vin，Vin（Ii）开始给L供电，L开始充电、此时iL>io，L开始给C和RL供电；
当S1断开时，Vin（Ii）停止供电，L相当于一个电压源，其电流方向不变，但电压方向与S1闭合时相反，现在为左负右正。此时D1导通环路2接通开始续流，当iL>io时，L给C和RL供电，当iL<io时，iL和ic一起给RL供电，直到iL=0，D1截止，由ic单独给RL供电。
由此可见，只要iL≠0，无论S1是否关断，RL都能在一定时间内得电。
如果我们加快开关的闭合开启频率，就会形成一个方波，也就是PWM（脉宽调制），这个方波举例说明是假设buck电路是12V转5V这么一个设定，则S1开关导通时间Ton除以整个开关周期的比值为5/12，也就是PWM的占空比，占空比公式D=ton/[ton+(T-ton)]。光有PWM还不行，PWM本身无法实现降压。所以最早的buck电路在输出端引入RC滤波器，RC电路很神奇，它能把PWM按照举例的5/12比例输出成5V线性直流电，因为(5/12)*12=5V。
一旦引入电容，在直流电源场合就会产生浪涌，RC电路中电阻能限制浪涌电流但电阻本身是耗能元件，会影响电源整体效率，使用电抗元件既能储能理论上又不消耗能量，所以电感是很好的选择，电容和电感配合可以很好限制电容浪涌电流。这是BUCK电路的基本运行方式。

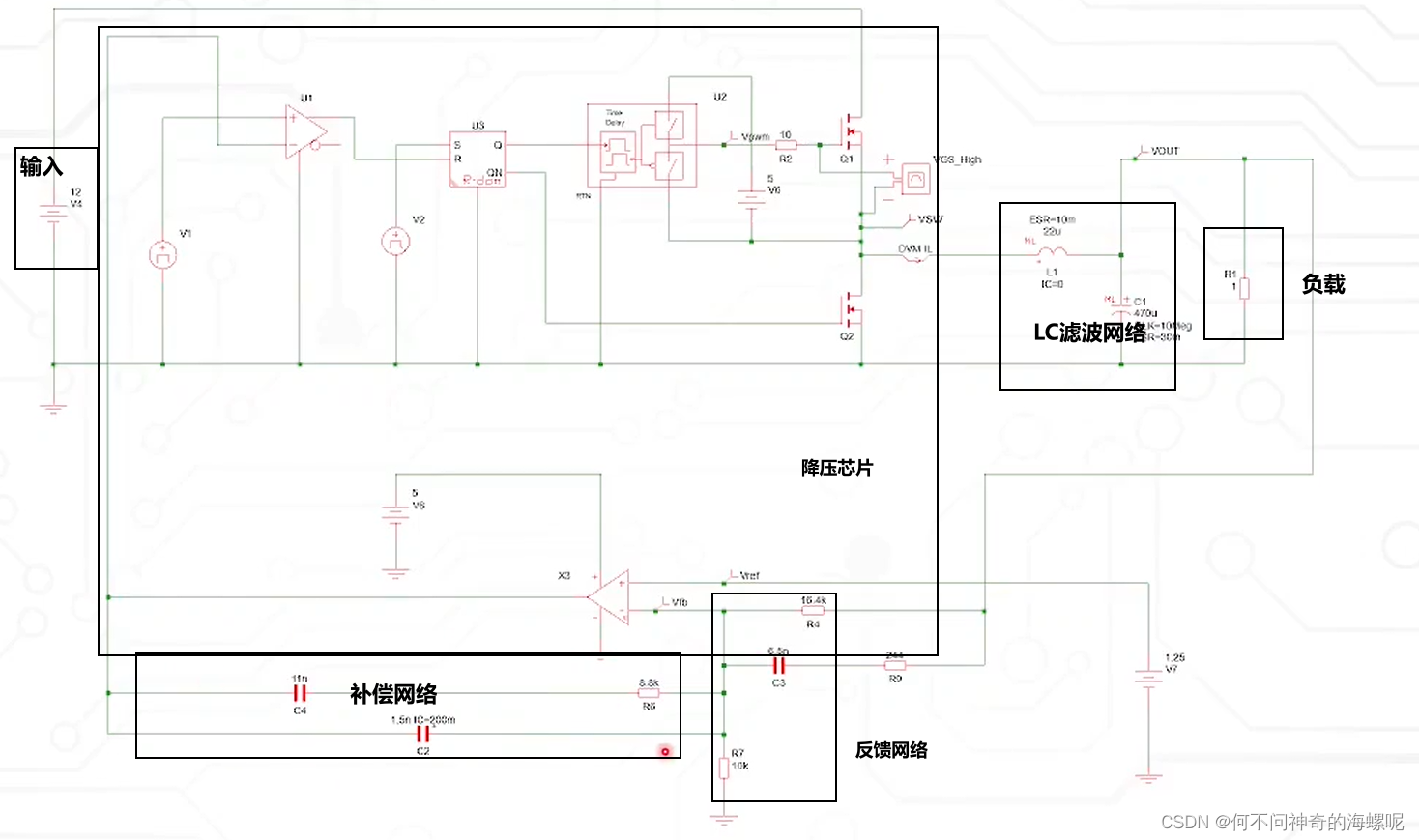

               加入集成芯片的buck电路
上图是降压转换芯片加外部电路的buck电路简图，从芯片的输出端看，它集成了两个Nmos开关，上端为主开关管，下端为续流管，这表明它是一款同步整流芯片，不需要我们再外加续流二极管；负载前级由电感电容组成的LC二阶低通滤波网络；反馈网络采样输出电压至误差放大器负反馈端，和参考电压1.25V比较，然后由放大器输出；误差放大器输出和负极还接有补偿网络，补偿网络和运放本身构成补偿器，补偿器能改善开关电源系统的动态性能；误差放大器输出至PWM比较器负极，和正极自带的锯齿波比较；PWM比较器输出至RS触发器，通过逻辑运算实时控制两个Nmos开关管分别导通和截止，从而实时调节稳定输出电压。

MP2307芯片

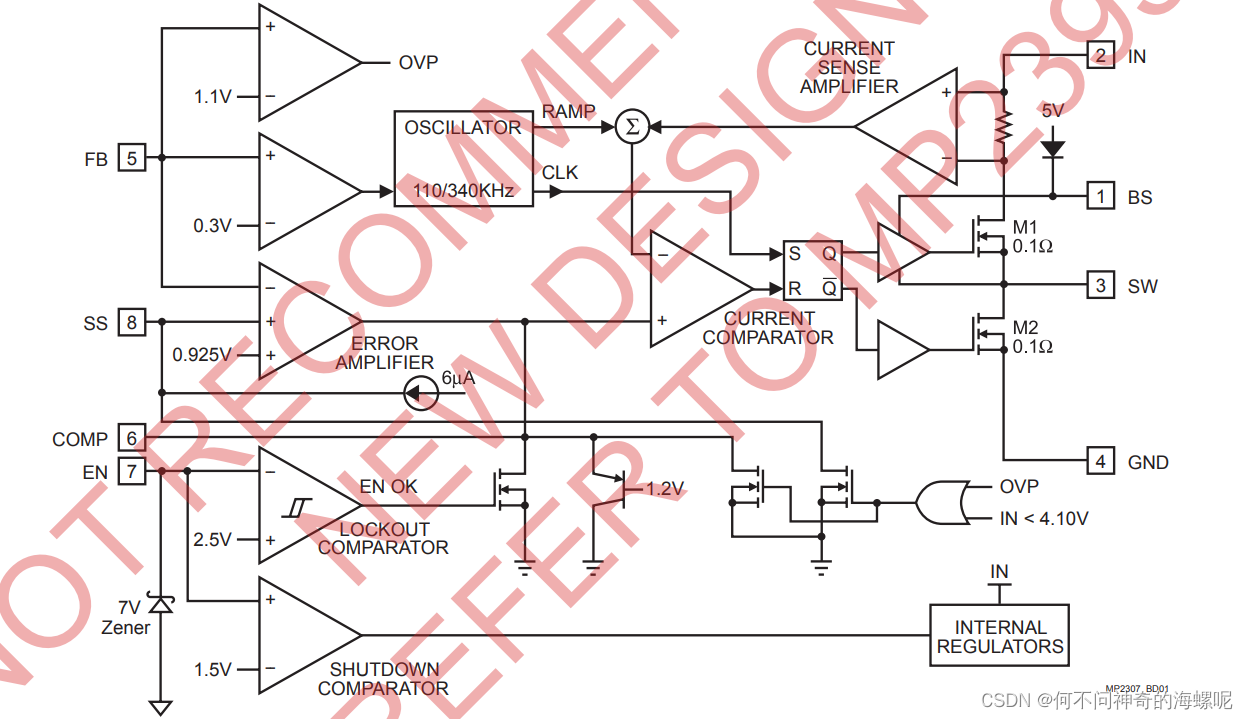

               MP2307芯片内部结构图

数据手册

现在打开MP2307的数据手册
MPS（芯源）公司的MP2307内部结构也是类似的，电阻分压构成的反馈网络采集输出信号后，通过FB脚进入芯片，和0.925比较电压比较，然后输出至PWM比较器，和锯齿波信号比较后产生所需的方波（调节占空比），然后输出至RS触发器，最后控制两个开关管通断。

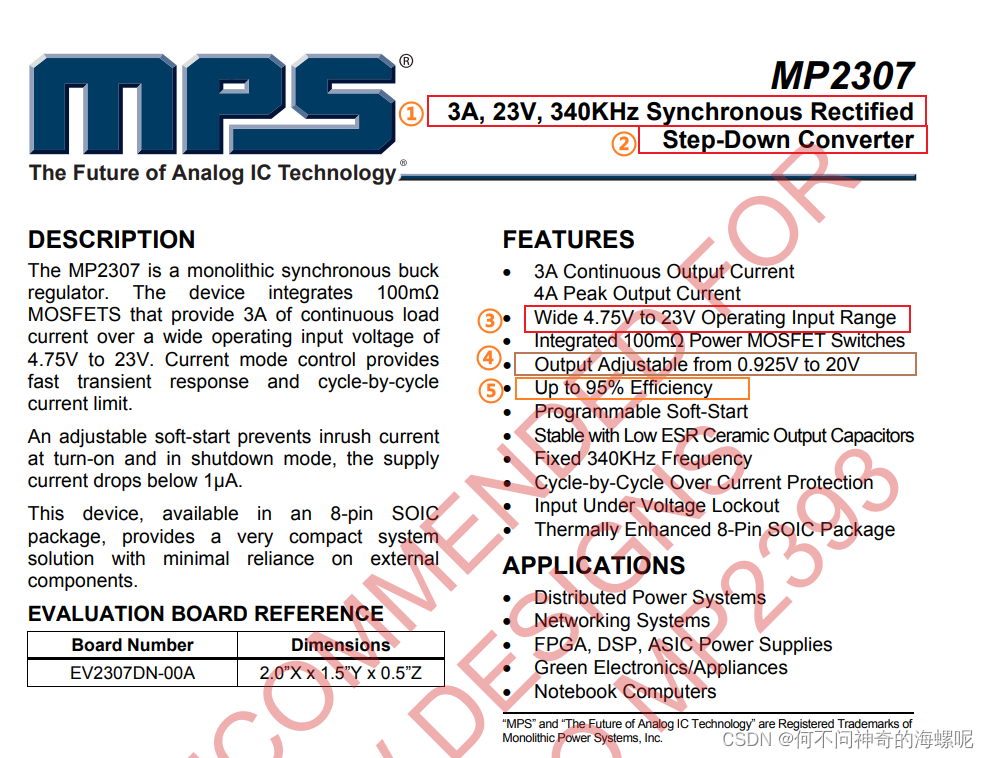

               MP2307主要参数
在MP2307芯片手册首页，直接就能获取到其主要参数：①最大输出电流3A、最大输入电压23V、典型值开关频率340KHZ；②是款降压转换器；③输入电压范围4.75V-23V；④输出电压范围;0.925V-20V，反馈信号比较电压0.925V；⑤特定条件下，效率理论值能达到95%

效率

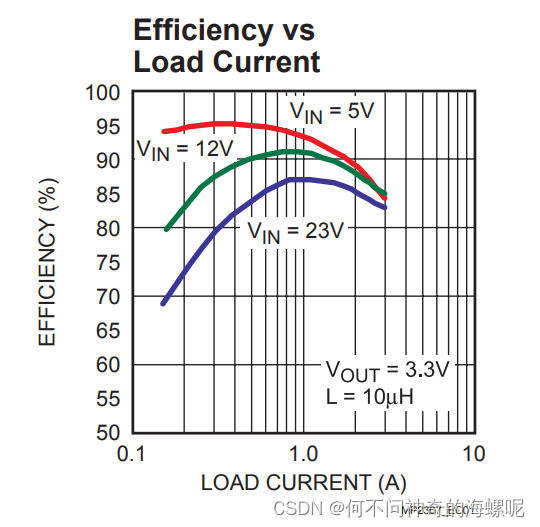

               MP2307的效率
在输出电压3.3V，电感10μH条件下，输入5V，输出0.2A，效率能达到95%，而输入12V，满载输出3A时效率在85%左右。

引脚说明

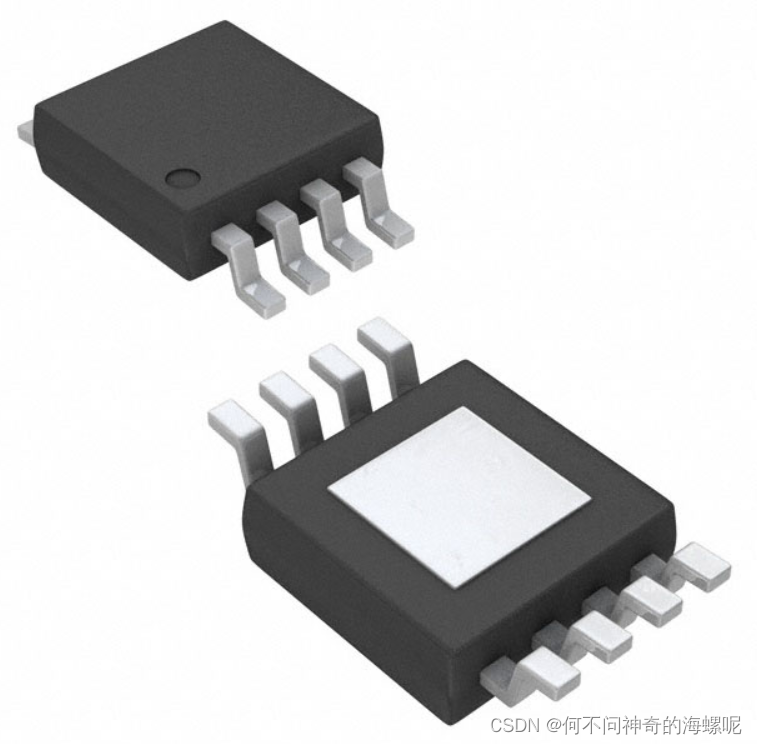

               MP2307实际外观

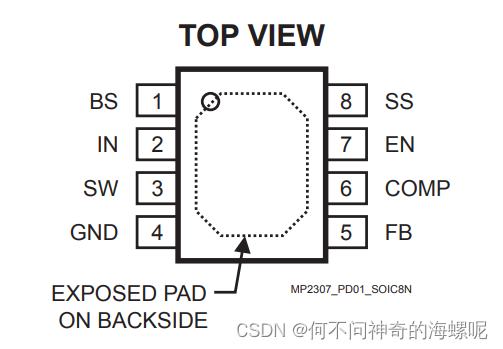

               MP2307引脚分布

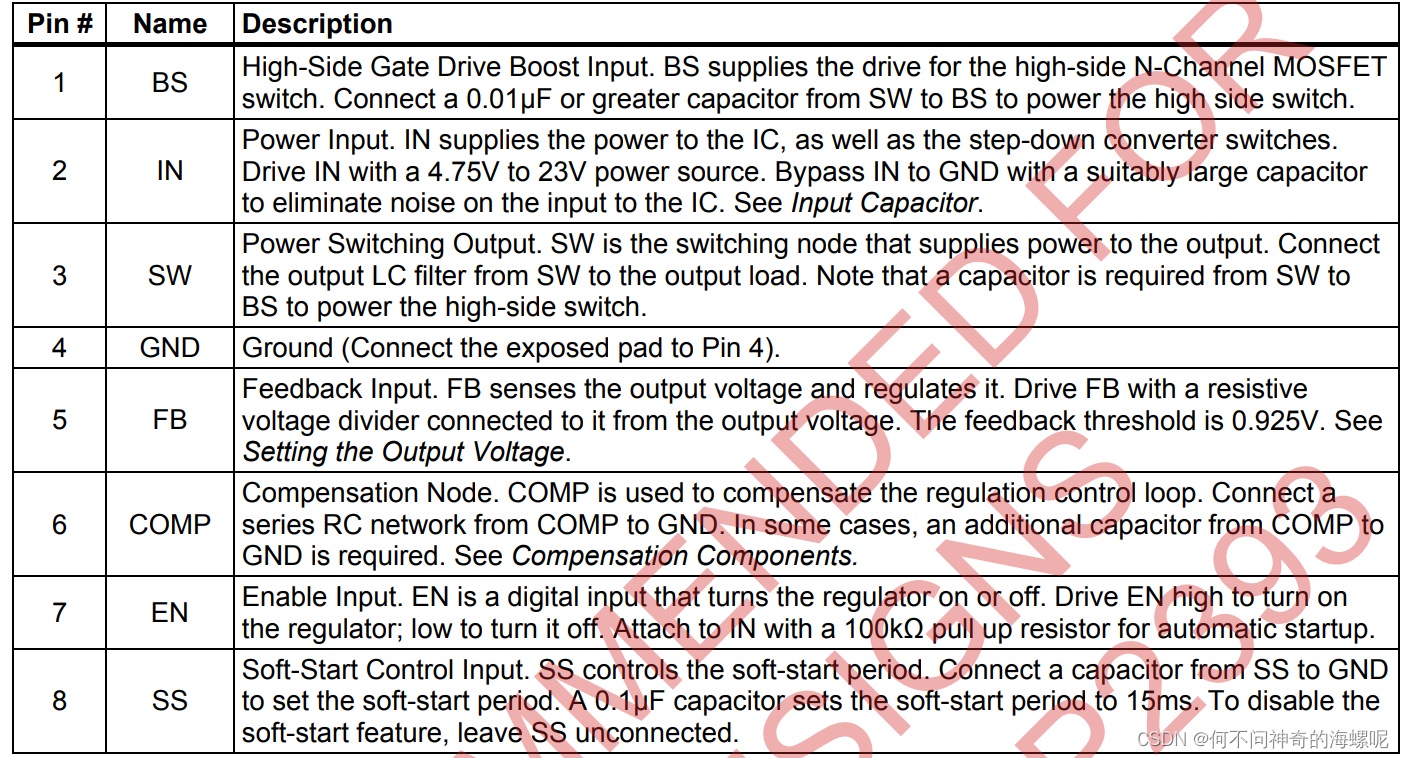

               MP2307引脚说明

MP2307实际引脚有九个，除了外部引脚8个，底部还有个大面积覆铜的引脚与GND相连，起散热作用。其余引脚说明如下：

2pin_IN：转换器芯片供电引脚，MP2307输入电压范围4.75V-23V。该引脚和地之间需要连接合适滤波电容，滤除高频干扰信号。
3pin_SW：转换器芯片输出引脚，MP2307输出电压0.925-20V。该引脚和地之间需要连接合适滤波电容，滤除高频干扰信号。
4pin_GND：转换器芯片接地引脚。
7pin_NE<
