四位数码管显示原理

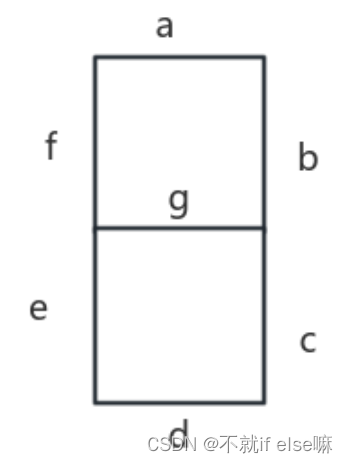

      这里讲解的是供阴极的数码管，四位数码管的显示总的来说就是由四个8组成，然而每个8是由7个灯段排列而成，所谓显示数字，其实就是把对应位置的LED灯点亮。

      位选：8盏LED灯的公共端，位选接在74LS139译码器上，对一个的IO为PB4，PB5

      段选：决定哪个位置量的引脚，段选接在74LS373数据锁存器



     74LS139译码器真值表（分别表示四位的位选）：

B（PB5）	A（PB4）	Y3	Y2	Y1	Y0
0	0	1	1	1	0
0	1	1	1	0	1
1	0	1	0	1	1
1	1	0	1	1	1

74ls373数据锁存器：

       LE为高电平，数据同步//使能

       LE为低电平，数据锁存

共阴极数码管：位选低电平有效，段选高电平有效

        共阴段选码

数字	dp	g	f	e	d	c	b	a	16进制位
0	0	1	1	1	1	1	1	1	0x3f
1	0	0	0	0	0	1	1	0	0x06
2	0	1	0	1	1	0	1	1	0x5b
3	0	1	0	0	1	1	1	1	0x4f
4	0	1	1	0	0	1	1	0	0x66
5	0	1	1	0	1	1	0	1	0x6d
6	0	1	1	1	1	1	0	1	0x7d
7	0	0	0	0	0	1	1	1	0x07
8	0	1	1	1	1	1	1	1	0x7f
9	0	1	1	0	1	1	1	1	0x6f
A	0	1	1	1	0	1	1	1	0X77
B	0	1	1	1	1	1	0	0	0X7c
C	0	0	1	1	1	0	0	1	0x39
D	0	1	0	1	1	1	1	0	0x5e
E	0	1	1	1	1	0	0	1	0x79
F	0	1	1	1	0	0	0	1	0x71

共阳极数码管：位选高电平有效，段选低电平有效

共阳段选码

数字	dp	g	f	e	d	c	b	a	16进制位
0	1	0	0	0	0	0	0	0	0x3f
1	1	1	1	1	1	0	0	1	0x06
2	1	0	1	0	0	1	0	0	0x5b
3	1	0	1	1	0	0	0	0	0x4f
4	1	0	0	1	1	0	0	1	0x66
5	1	0	0	1	0	0	1	0	0x6d
6	1	0	0	0	0	0	1	0	0x7d
7	1	1	1	1	1	0	0	0	0x07
8	1	0	0	0	0	0	0	0	0x7f
9	1	0	0	1	0	0	0	0	0x6f
A	1	0	0	0	1	0	0	0	0X77
B	1	0	0	0	0	0	1	1	0X7c
C	1	1	0	0	0	1	1	0	0x39
D	1	0	1	0	0	0	0	1	0x5e
E	1	0	0	0	0	1	1	0	0x79
