带光耦继电器的工作原理(详细说明)

目录

产品概述

产品特点

接口说明

接线参考

视频讲解

产品资料


产品概述

  •  继电器是一种电控制器件,通常应用于自动化的控制电路中,它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
  • 高电平触发:使用​电源正极+ 接入到信号输入端
  • 低电平触发:使用电源负极- 接入到信号输入端
  • 高低电平触发切换方式:通过调整跳线帽实现

产品特点

  • 具有输出信号指示灯指示。
  • 信号输入口可接单片机IO口,信号驱动有高电平,低电平,高低可调三种供选择。
  • 双电源选择设计抗干扰能力强,光电隔离保护可靠性高,驱动能力强,性能稳定。
  • 模块工作电压有3V、5V、12V、24V可供选择。
  • 具有二极管续流保护。
  • 响应时间小于20毫秒。
  • 继电器寿命长可连续吸合10万次。
  • 外部连线采用旋转压接端子,使接线更牢固。
  • 带固定安装孔,方便安装。

接口说明

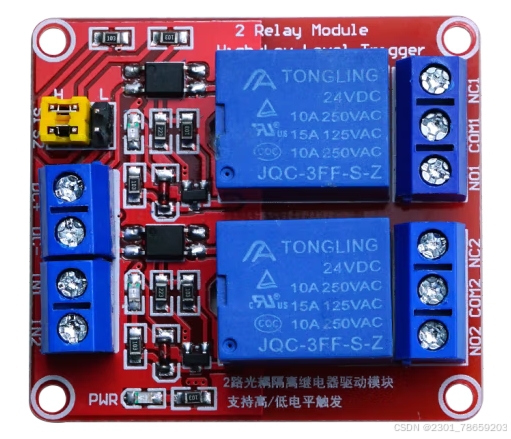

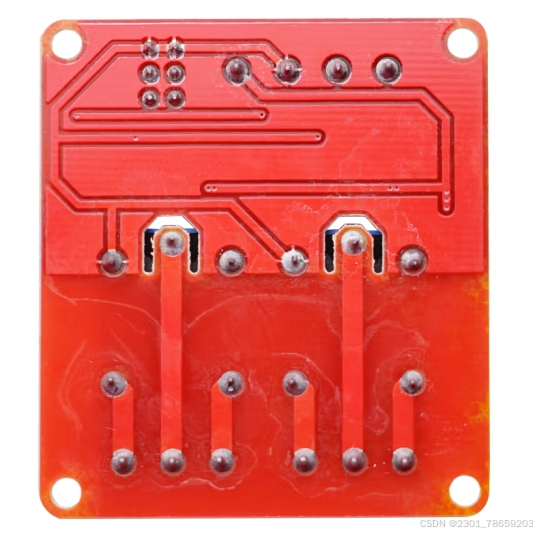

以Relay Module With Optocoupler (2, 5V, 10A, 高低可调) 为例

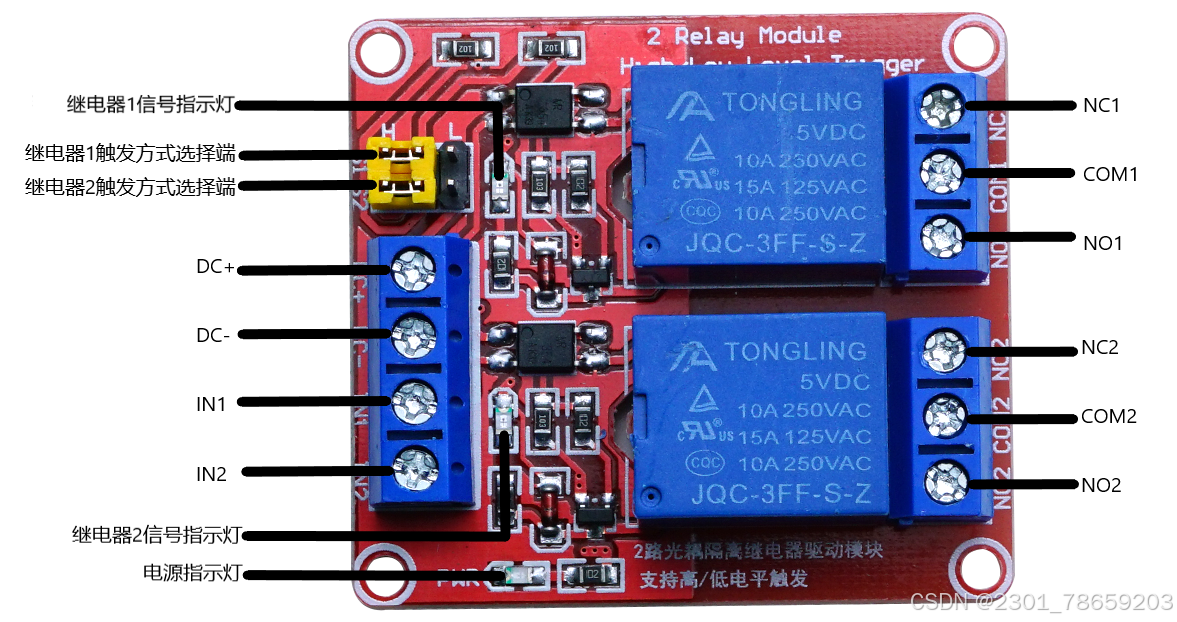

  • DC+:模块直流供电正极(触发端电压正极)
  • DC-:模块直流供电负极(触发端电压负极)
  • IN1:继电器1信号触发端(可以设置高或低电平控制继电器吸合)
  • IN2:继电器2信号触发端(可以设置高或低电平控制继电器吸合)
  • 继电器1触发方式选择端S1:跳线与LOW短接时为低电平触发:跳线与high短接时为高电平触发。
  • 继电器2触发方式选择端S2:跳线与LOW短接时为低电平触发:跳线与high短接时为高电平触发。
  • NO1:继电器1常开接口,继电器吸合前悬空,吸合后与COM短接
  • COM1:继电器1公用接口
  • NC1:继电器1常闭接口,继电器吸合前与COM短接,吸合后悬空
  • NO2:继电器2常开接口,继电器吸合前悬空,吸合后与COM短接
  • COM2:继电器2公用接口
  • NC2:继电器2常闭接口,继电器吸合前与COM短接,吸合后悬空

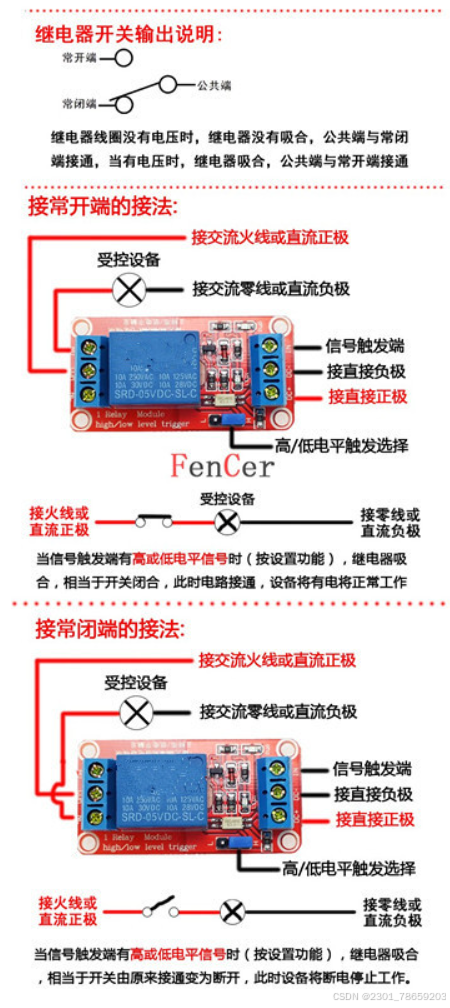

接线参考

产品资料

 产品资料:

 https://wiki.diustou.com/cn/Relay_Module_With_Optocoupler
