通信用智能高频开关电源系统

1.1高频开关电源系统的组成

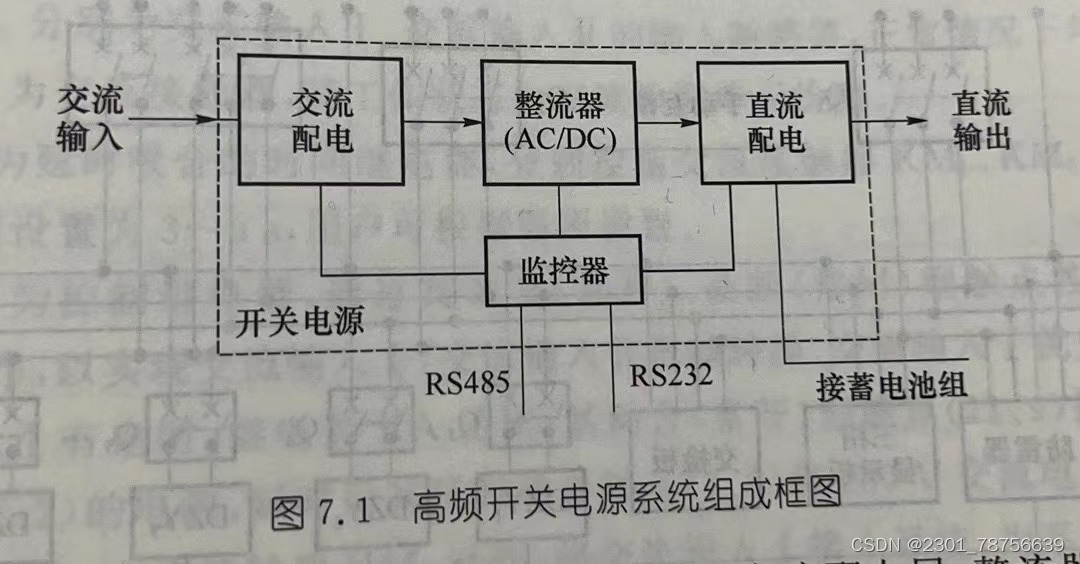

通信用高频开关电源系统由交流配电部分,整流器直流配电部分和监控器(又称监控模块.监控单元或控制器)组成,方框图如图7.1所示

在大容量的分立式高频开关电源系统中,有独立的交流配电屏、整流器机柜(插入整流模块)和独立的直流配电屏，监控器装设在直流配电屏或整流器机柜上。
在组合式高频开关电源设备中,包含交流配电单元、整流模块、直流配电单元和监控器根据开关电源容量大小和使用要求的不同,其安装方式有落地式、壁挂式和嵌人式,嵌人式开美电源可以嵌人19英寸机架。

1.2交流配电部分
开关电源系统中的交流配电部分,输人220/380V低压交流电将其分配给各整流模块以及其他负荷，同时对低压交流供电进行通断控制、检测、告警和保护,并装设浪涌保护器(SPD)进行防雷保护。交流配电部分除了主电路外,还有交流检测单元,用于检测输入交流三相电压、线电请(该项选用)、防雷器状态等,检测结果传送到开关电源系统中的监控器。
交流电源一般为TN-S系统，也可为 TT系统。在这些供电制式中，零线与保护地线必须严格分开。机柜内零线汇集排应与机架绝缘,机架及机壳则应通过保护接地线可靠接地通常开关电源设备输入三相交流电，如果设备中配置的是单相供电的整流模块,在安装开通设备时,应注意尽可能使三相负荷平衡,设备的总零线电流应小于相线电流的 30%设备中交流电源输人端子的排列规则是:U(A)相、V(B)相W(C)相零线(N)端子次为一一水平排列:左、中、右、最右,垂直排列:上、中、下、最下,前后排列;远、中、近、最近.

1.2.1 输人两路电源手动转换的交流配电主电路举例
输入两路交流电源、手动转换的交流配电主电路,举例如图 7.2 所示。接通交流输入1的断路器 Q，和接通交流输入 2的断路器 Q，机械互锁，任
