大家好，今天我想和大家分享一个无线通信中不可或缺，但可能经常被我们忽视的重要组件——馈线。虽然它不像智能手机或路由器那样直观可见，但馈线在无线通信系统中扮演着至关重要的角色。
本文章链接为：
目录
一、馈线是什么？
馈线，简单来说，是连接天线和无线通信设备（如基站、收发信机等）的导线。它的主要作用是传输射频信号，确保信号能够在发射设备和接收设备之间准确无误地传递。
另外在选择和布局馈线时，通常需要考虑以下因素：
频率范围：要与使用的频率相匹配，以确保良好的信号传输性能。
衰减特性：选择衰减较小的馈线，减少信号损失。
功率容量：需满足传输信号的功率要求，避免过载。
柔韧性：便于在不同场景下进行布线和安装。
环境适应性：例如温度、湿度、腐蚀性等环境条件对其的影响。
长度需求：根据实际安装距离合理选择长度，避免过长造成过多信号衰减。
抗干扰能力：保证在复杂电磁环境下能有效抵御干扰。
成本因素：在满足性能要求的前提下考虑成本效益。
布线空间：结合实际空间情况，确保馈线布局合理，不影响其他设备和操作。
兼容性：与相关设备的接口和参数相兼容。
系统整体性能：要从整个系统的角度考虑馈线对性能的影响，进行综合权衡。
二、馈线的重要性
在无线通信系统中，馈线的作用至关重要。没有馈线，天线就无法接收到来自空中的信号，也无法将信号发送到空中。同时，馈线的性能直接影响无线通信的质量和稳定性。一条优质的馈线能够减少信号衰减和失真，提高信号的传输效率和稳定性，从而确保无线通信的顺畅进行。馈线在通信等领域具有多方面的重要性，主要体现在以下几点：
1.信号传输保障：它是信号传输的重要通道，能确保信号从发射端高效、准确地传输到接收端，对维持整个通信系统的正常运行起着关键作用。
2.低损耗特性：高质量的馈线可以有效减少信号在传输过程中的损耗，使信号保持足够的强度和质量。
3.适应复杂环境：能够在各种不同的环境条件下稳定工作，如高温、低温、潮湿等，具有较好的环境适应性。
4.匹配与兼容性：可以与不同的通信设备良好匹配和兼容，保证整个系统的协调性和稳定性。
5.系统性能提升：合适的馈线选择和布局有助于优化系统性能，提升通信的可靠性和效率。
总之，馈线作为信号传输的关键环节，对于保障通信及相关系统的正常运行和良好性能表现不可或缺。

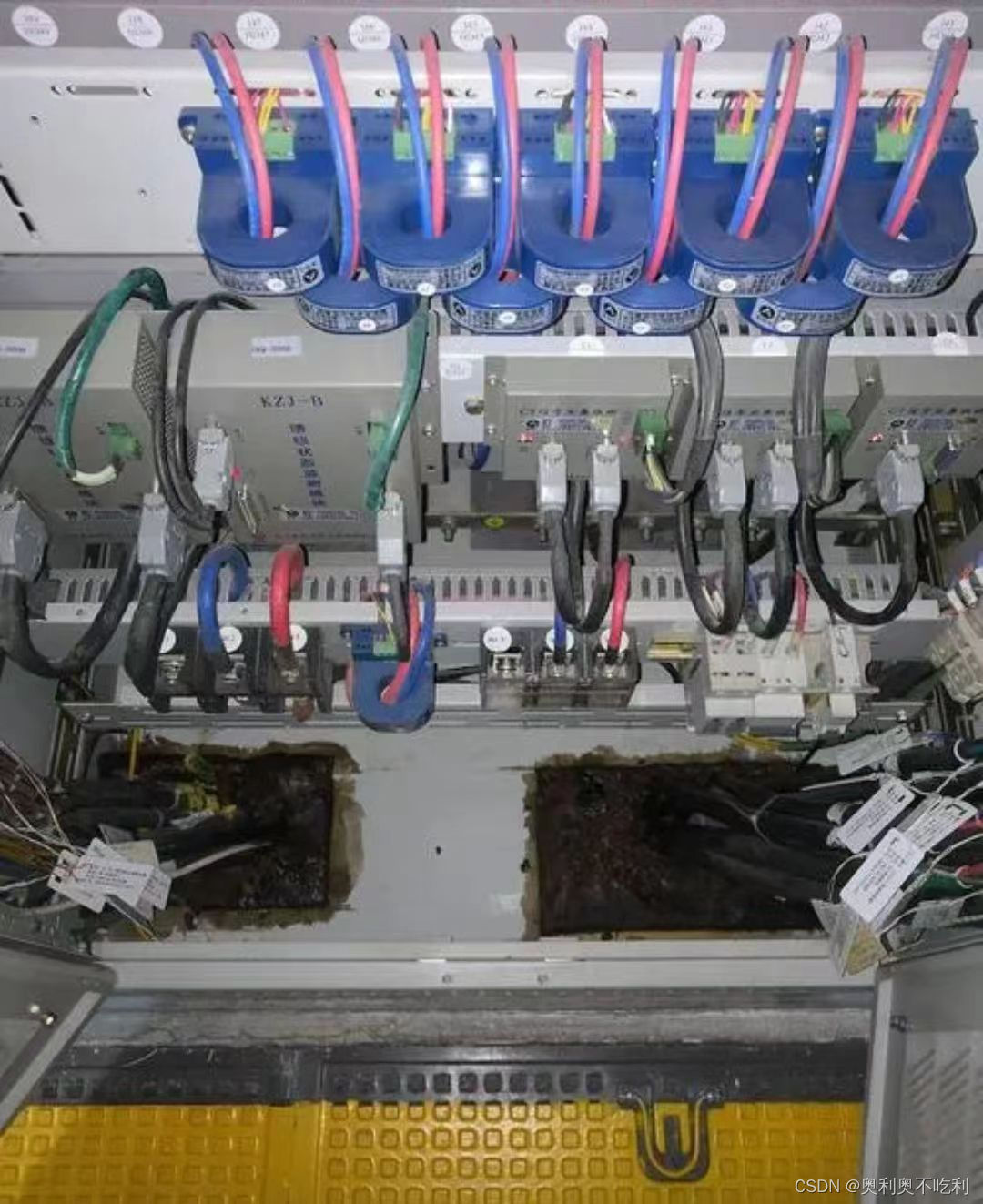

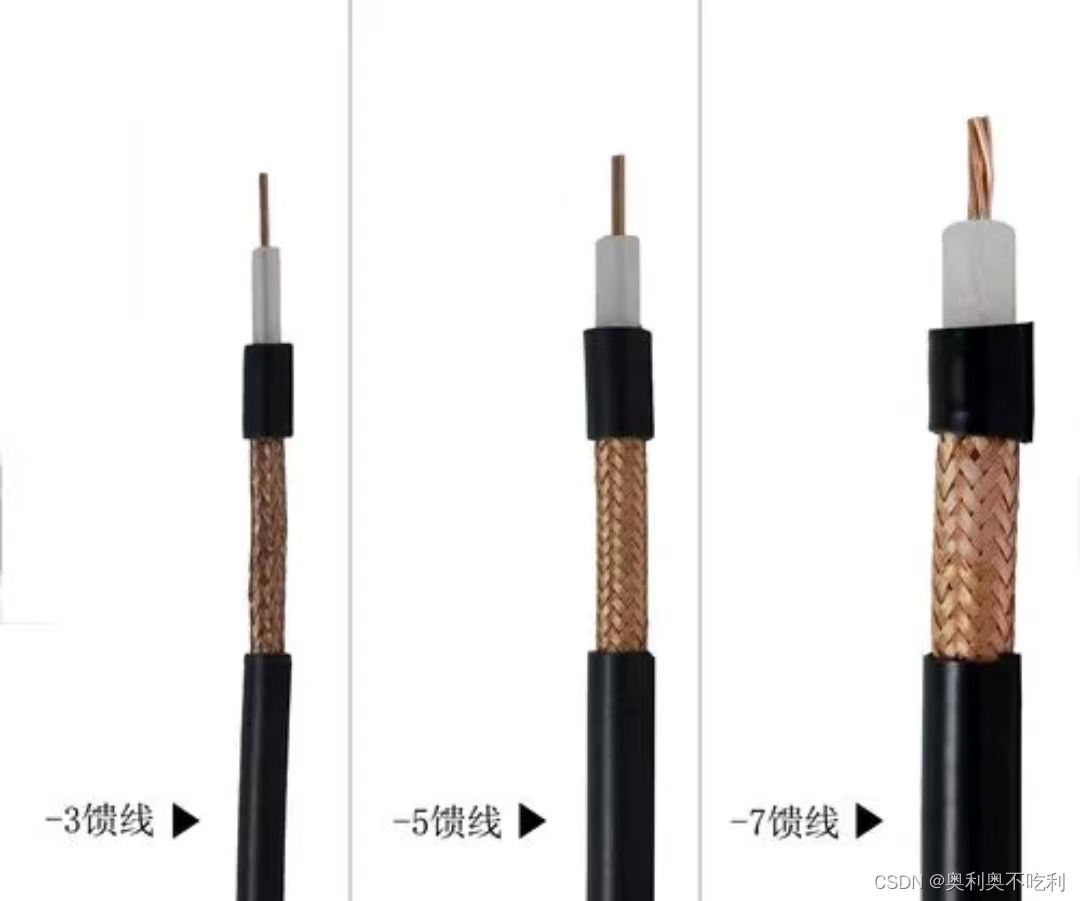

三、馈线类型介绍
在无线通信系统中，馈线作为信号传输的桥梁，其类型多样，各有特点。以下是对几种常见馈线类型的详细介绍：

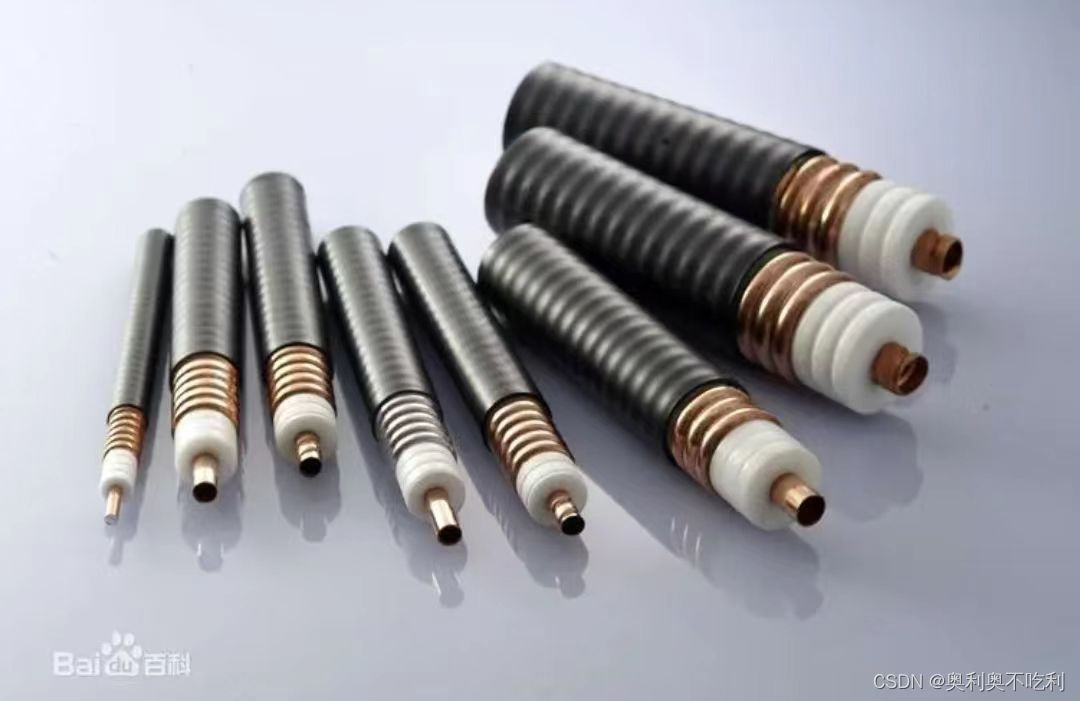

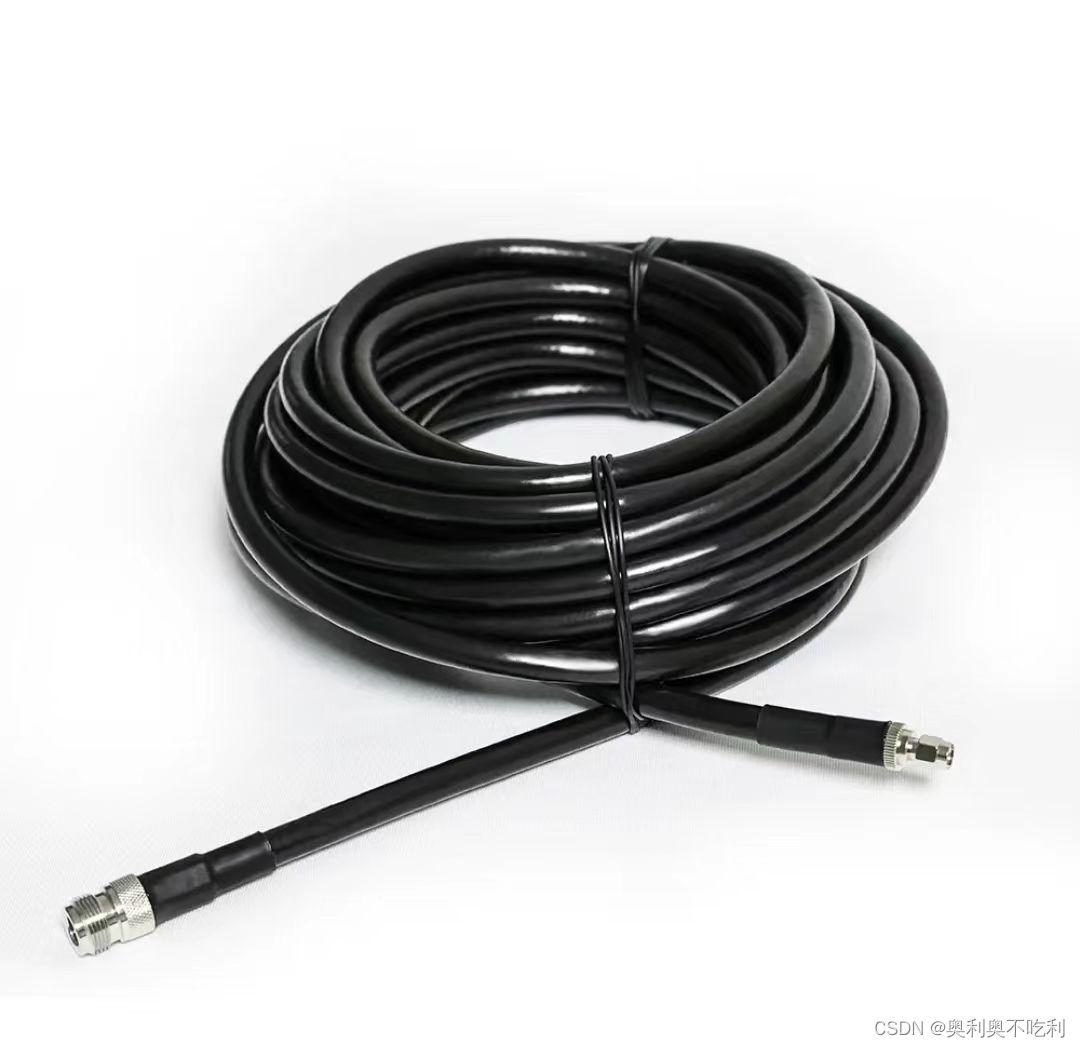

同轴电缆
定义：同轴电缆是一种常见的馈线类型，由内外两个导体和中间的绝缘体组成。
特点：传输信号稳定，抗干扰能力强，但成本较高。其特性阻抗通常为75Ω和50Ω，在城市有线电视系统中广泛应用，是较理想的电视信号传输线。
应用场景：适用于高频率、高保真度的数据传输，特别是在有线电视、卫星通信、以太网等领域。
开放式馈线（Open Wire）
定义：开放式馈线是由一对平行的金属线构成。
特点：稳定性低，易受天气影响，但适用于长距离传输。由于开放式设计，需要额外的支撑结构来确保线路的稳定性。
应用场景：主要在长距离传输场景下使用，尽管稳定性有所欠缺，但其成本优势使得它在特定场景下具有应用价值。
带状线（Strip Line）
定义：带状线是将信号线和地线夹在两层金属板之间。
特点：具有较好的抗干扰能力和传输效率，适用于高频率、低误差的传输需求。
应用场景：在需要高频率、低误差传输的通信系统中，带状线因其优越的性能而得到广泛应用。
微带线（Microstrip）
定义：微带线是将信号线直接贴在板面上，再用地面覆盖。
特点：具有体积小、重量轻的优点，适用于高频段的数据传输。
应用场景：在通信、雷达、卫星通信等高频段数据传输的系统中，微带线因其体积小、重量轻而备受青睐。
同轴带电缆（Triaxial Cable）
定义：同轴带电缆在同轴电缆的基础上增加了第三层金属导体。
特点：相对于同轴电缆有更高的信噪比和更好的抗干扰性能。
应用场景：适用于高精度的信号传输，特别是在对信号质量有严格要求的应用中。
电力传输馈线
分类：包括输电线路和配电线路。输电线路主要用于长距离的高压电力输送，电压等级通常为110千伏、220千伏等；而配电线路则将高压电力转换为低压电力供给用户，电压等级通常为10千伏、35千伏等。
微波传输馈线
包括微带馈线和同轴馈线等。微带馈线结构简单、容易制造，适用于通信、雷达等领域；同轴馈线则主要用于高频率和高功率的微波系统，如雷达、卫星通信等。
总的来说，不同类型的馈线各有其特点和适用场景。在选择馈线时，需要根据具体的应用需求、成本预算和环境条件进行综合考虑。
四、馈线制作工具
一、基本工具
切割工具：如美工刀、钢锯等，用于准确切割馈线到所需长度。其中，美工刀常用于在馈线的特定位置进行横向切割。
剥线工具：包括自动剥线器和手动剥线器，用于剥除馈线的外皮，露出内部的导体和屏蔽层。这些工具可以适应不同直径和皮厚的馈线。
压接工具：如机械压接器和手动压接工具，用于将馈线接头或连接器与馈线进行压接固定。压接工具的选择应根据馈线的规格和接头的类型来确定。
焊接工具：如烙铁和焊锡，用于在需要焊接的馈线部分进行焊接操作。使用焊接工具时，应确保焊接质量可靠，避免虚焊或短路等问题。
二、专用工具
馈线刀：一种专用的馈线制作工具，用于馈线头的制作和修剪。馈线刀通常具有精确的切割和修剪功能，能够确保馈线头的质量。
驻波测试仪：用于测试馈线连接后的信号传输性能。驻波测试仪能够测量馈线的驻波比（SWR）等参数，帮助用户判断馈线连接的质量和信号传输的效果。
三、辅助工具
螺丝刀（一字和十字）：用于安装和拆卸馈线连接器和固定件等。
扳手（活动扳手、呆扳手等）：用于紧固馈线接头和连接器的螺母等部件。
钳子（尖嘴钳、斜口钳、老虎钳等）：用于夹持和弯曲馈线，以及剪断多余的馈线部分。
锉刀：用于修整馈线接头的金属部分，去除毛刺和锐边。
绝缘胶带和防水胶带：用于馈线接头的绝缘和防水处理，确保馈线连接的可靠性和安全性。
防水胶泥：用于馈线接头的防水密封，防止水分进入馈线系统。
在馈线制作过程中，选择适当的工具对于确保馈线连接的质量和稳定性至关重要。同时，正确的使用和维护这些工具也是确保馈线系统正常运行的关键。
五、馈线制作步骤
馈线制作视频可观看下方链接视频：
9.23 复制打开抖音，看看【依薇特通信的作品】一起来做馈线<二> https://v.douyin.com/i6Lj1jou/ l@p.qe EHi:/ 03/29

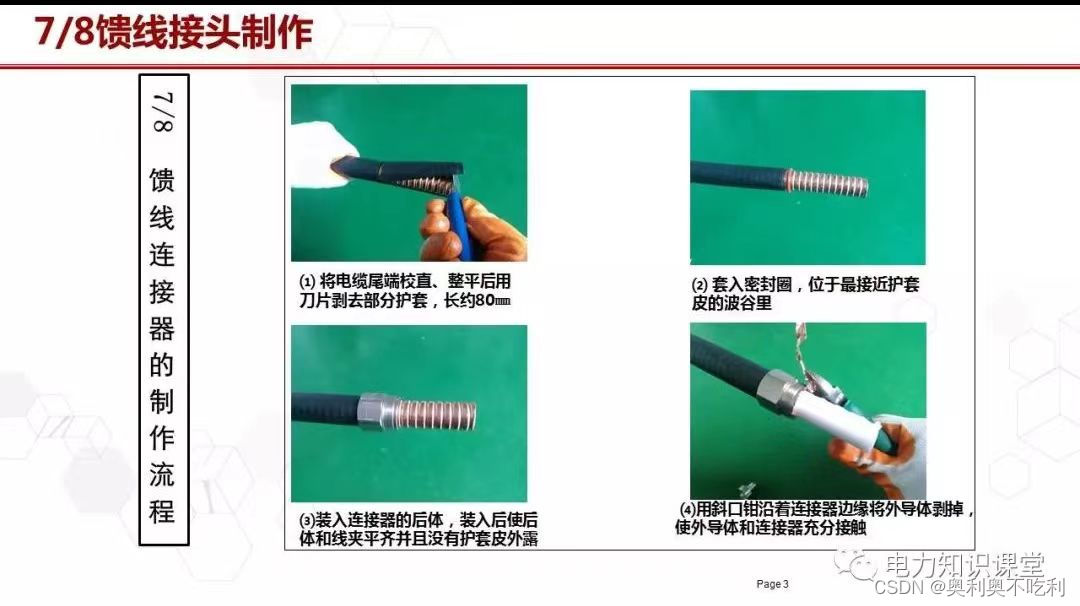

以下为制作步骤：
1、测量和剥离外绝缘层
使用水平尺和刻度尺测量所需的馈线长度，并在馈线电缆上做出标记。
使用绝缘剥离工具沿着标记线剥离馈线电缆的外绝缘层。确保剥离的长度与连接器的长度匹配，并注意不要损坏内绝缘层。
2、剥离内绝缘层
使用绝缘剥离工具剥离馈线电缆内绝缘层。根据连接器的要求，剥离的长度需要适当调整，一般为连接器长度的一半至三分之二。
3、安装馈线连接器
将剥离后的内绝缘层插入连接器中，并确保连接器与电缆的金属导体紧密接触。
使用焊锡和焊锡枪焊接连接器与电缆的金属导体，确保焊点牢固。
使用压线钳压紧连接器的外绝缘层，并确保连接器与电缆之间没有松动。
4、测试连接质量
使用数字万用表或其他测试工具测试馈线连接的电阻和连通性。确保连接质量良好，电阻值接近零，连通性正常。
注意事项
剥离技巧：在剥离馈线电缆的绝缘层时，应确保剥离的长度准确，避免损坏内绝缘层或导体。
焊接质量：焊接时应确保焊点牢固，避免虚焊或短路等问题。
连接器选择：选择合适的连接器对于确保馈线连接的质量和稳定性至关重要。
测试工作：在完成馈线连接后，务必进行测试以确保连接质量。
六、馈线测试方法
一、阻抗测试
阻抗测试是评估馈线性能的重要方法。通过测试馈线的电阻、电感和电容等参数，可以确定馈线的电学特性，包括电子信号的传输速度、反射损耗、信号衰减等。
测试方法：
使用专业阻抗测试仪器，将测试仪器连接到馈线的两端。
调整测试仪器的参数，设置测试频率和测试功率等。
读取测试仪器显示的阻抗值，包括电阻、电感和电容等。
根据测试结果，判断馈线的阻抗是否匹配，以及是否存在其他问题。
注意事项：
- 在测试过程中，需保持测试环境的一致性，如温度和湿度等参数。
- 使用相同的测试仪器和测试方法，以保证测试数据的准确性。
- 使用符合标准的测试设备和测试方法，以确保测试数据的可靠性。
二、反射损耗测试
反射损耗测试是评估馈线连接性和传输稳定性的另一种方法。反射损耗是指信号从一个阻抗较高的接口到另一个阻抗较低的接口时所产生的信号衰减。
测试方法：
使用反射损耗测试仪器，将测试仪器连接到馈线的两端。
发送一定频率和功率的信号，并测量馈线的反射损耗。
根据测试结果，判断馈线的连接性和传输稳定性。
注意事项：
- 在测试过程中，需确保馈线连接良好，无松动或短路等情况。
- 根据测试结果，及时对馈线进行调整或更换，以确保其性能符合要求。
三、频谱分析测试
频谱分析测试是一种专门用于测试和分析信号频谱的方法。通过将频谱分析仪连接到馈线的两端，可以检测信号的频谱分布，从而评估馈线的性能。
测试方法：
使用频谱分析仪，将分析仪连接到馈线的两端。
发送一定频率和功率的信号，并观察频谱分析仪显示的频谱分布。
根据频谱分布的结果，判断馈线的性能是否满足要求。
注意事项：
- 在测试过程中，需确保频谱分析仪的校准准确，以保证测试结果的可靠性。
- 根据测试结果，及时对馈线进行调整或更换，以确保其性能满足系统要求。
四、其他测试方法
除了上述三种常见的测试方法外，还可以使用其他测试工具和方法来评估馈线的性能。例如：
- 使用电表测试馈线的通断性和电阻值。
- 使用示波器观察馈线传输的信号波形和幅度等参数。
- 使用场强仪测试馈线辐射的电磁场强度等。
这些方法可以根据具体需求和测试条件进行选择和使用。
五、馈线测试的注意事项
在进行馈线测试时，为确保测试的准确性和有效性，需要注意以下事项：
一、测试前的准备
仪器校准：在测试前，确保所使用的测试仪器（如阻抗测量仪、频谱分析仪等）已经过校准，以保证测试结果的准确性。
测试环境：测试时，应保持测试环境的一致性，包括温度、湿度等参数。避免在干扰较大的环境下进行测试，以减少外界因素对测试结果的影响。
馈线连接：确保馈线连接正确、牢固，避免连接不良或固定不牢导致的测量误差。
二、测试过程中的注意事项
测试频率和功率：根据测试需求，设置合适的测试频率和功率。过高的功率可能会对馈线造成损害，而过低的功率则可能无法准确反映馈线的性能。
测试数据的记录：在测试过程中，应详细记录测试数据，包括测试时间、测试条件、测试结果等。以便于后续的数据分析和处理。
重复测试：对于重要的馈线或关键连接点，建议进行多次重复测试，以确保测试结果的可靠性。
三、测试后的处理
数据分析：对测试数据进行详细分析，包括比较不同测量方法得到的结果，以验证测量的准确性。同时，根据测试结果对馈线进行调整和优化，以改善其电气性能和提高通信系统的效率。
问题处理：如果测试结果显示馈线存在问题，如阻抗不匹配、反射损耗过大等，应及时进行处理。可以通过调整馈线的长度、截面积或改变馈线材料等方式来优化其性能。
记录保存：将测试数据和结果保存下来，作为后续维护和管理的参考依据。
四、其他注意事项
安全操作：在测试过程中，应遵守安全操作规程，避免发生电击、火灾等安全事故。
设备保护：在测试过程中，应注意保护测试仪器和设备，避免损坏或过度使用导致设备性能下降。
人员培训：对参与测试的人员进行必要的培训，使其了解测试流程和注意事项，提高测试的准确性和效率。
总之，馈线测试是通信工程中不可或缺的一环。通过遵循上述注意事项，可以确保测试的准确性和有效性，为整个信系统的稳定运行提供有力保障。
七、馈线的安装和维护
馈线的安装和维护同样重要。正确的安装方式和良好的维护习惯可以确保馈线始终保持良好的性能，延长其使用寿命。在安装馈线时，我们需要遵循相关的安装规范和标准，确保馈线与其他设备之间的连接牢固可靠。同时，我们还需要注意馈线的防水、防潮、防腐蚀等措施，以确保馈线在恶劣环境下也能正常工作。
在维护馈线时，我们需要定期检查馈线的性能和状态，及时发现并处理潜在的问题。例如，我们可以使用专业的测试仪器来检测馈线的衰减、阻抗等参数，以确保其性能符合要求。同时，我们还需要注意馈线的清洁和保养，避免灰尘、污垢等杂质对馈线性能的影响。
八、总结
馈线作为无线通信系统中的重要组成部分，虽然可能不常被我们提及，但它的作用却是不可或缺的。正是有了馈线的存在，我们才能享受到稳定、高效的无线通信服务。因此，我们应该更加重视馈线的选择、安装和维护工作，确保无线通信系统的顺畅运行。同时，随着无线通信技术的不断发展，馈线技术也将不断进步和完善，为无线通信的发展做出更大的贡献。
