西门子S7-1200/1500机联网采集方案

西门子PLC数据采集需求分析

        随着工业智能化，MES、MDC、SCADA等各类与生产制造相关的管理系统不断出现在大大小小的工厂中。而在工业生产制造场景中，PLC主要被运用于非标、标准化设备、压铸等生产中，当产线负责人想要提高产能、监控安全隐患、产品质量溯源等。此时就需要了解PLC加工的实时状态、生产数据、等相关信息。

西门子PLC机联网采集演示

        直接上数据采集结果，继续看PLC机联网配置方法：

西门子S7-1200/S7-1500机联网配置方法

当连接S7-1200/s7-1500PLC时，应进行如下设置：

• 优化块访问必须被关闭。
• 访问级别必须是完全，连接机制必须允许GET/PUT。

本节将使用TIA Portal演示如何进行相关配置。

1、首先，应进行连接设备配置，如下图所示。

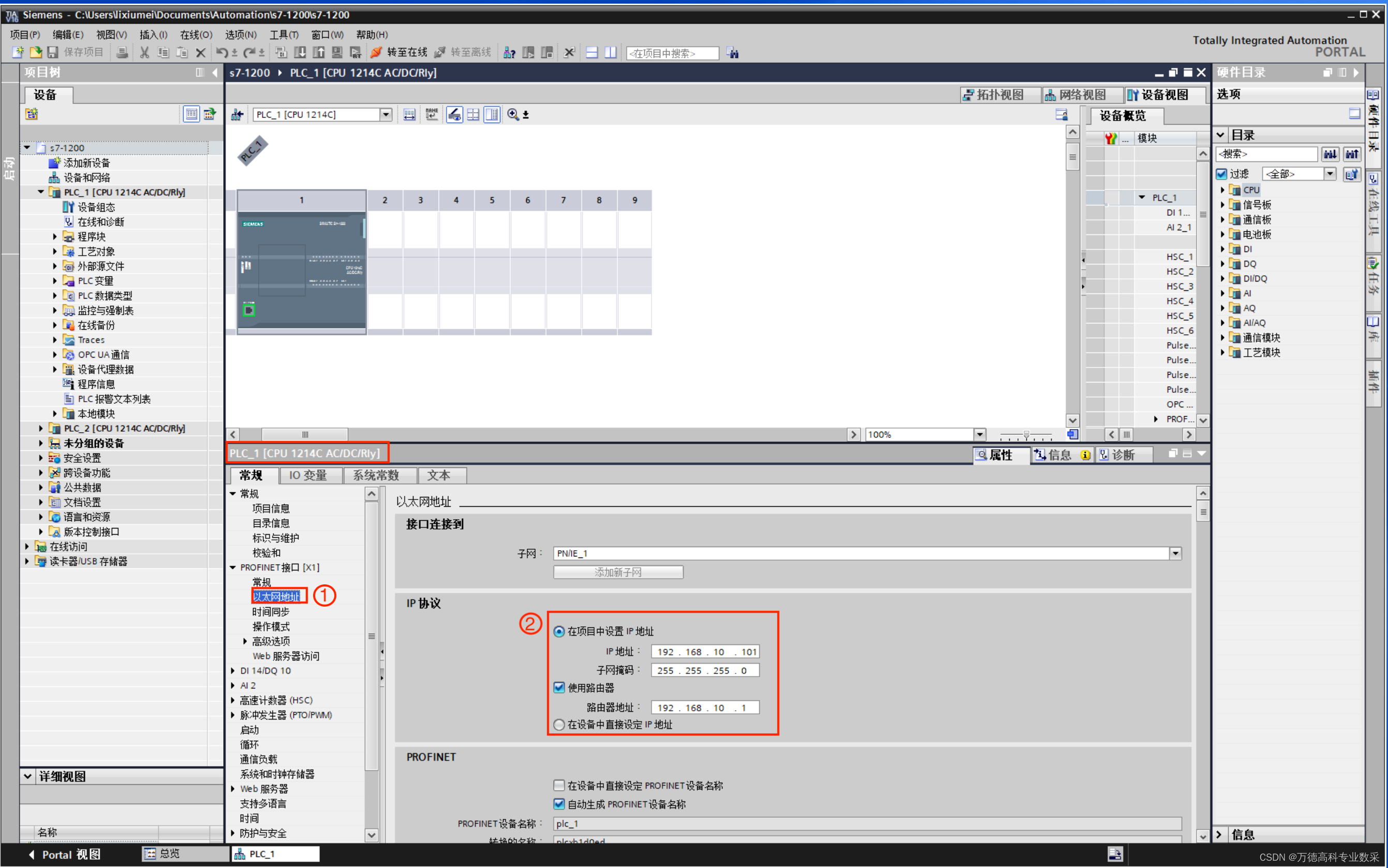

• 在设备名称下，双击设备组态，在接口目录下选择以太网网络。
• 对应填写 PLC 连接的网络的 IP 地址，完成连接设置。

2、查看机架号与插槽号

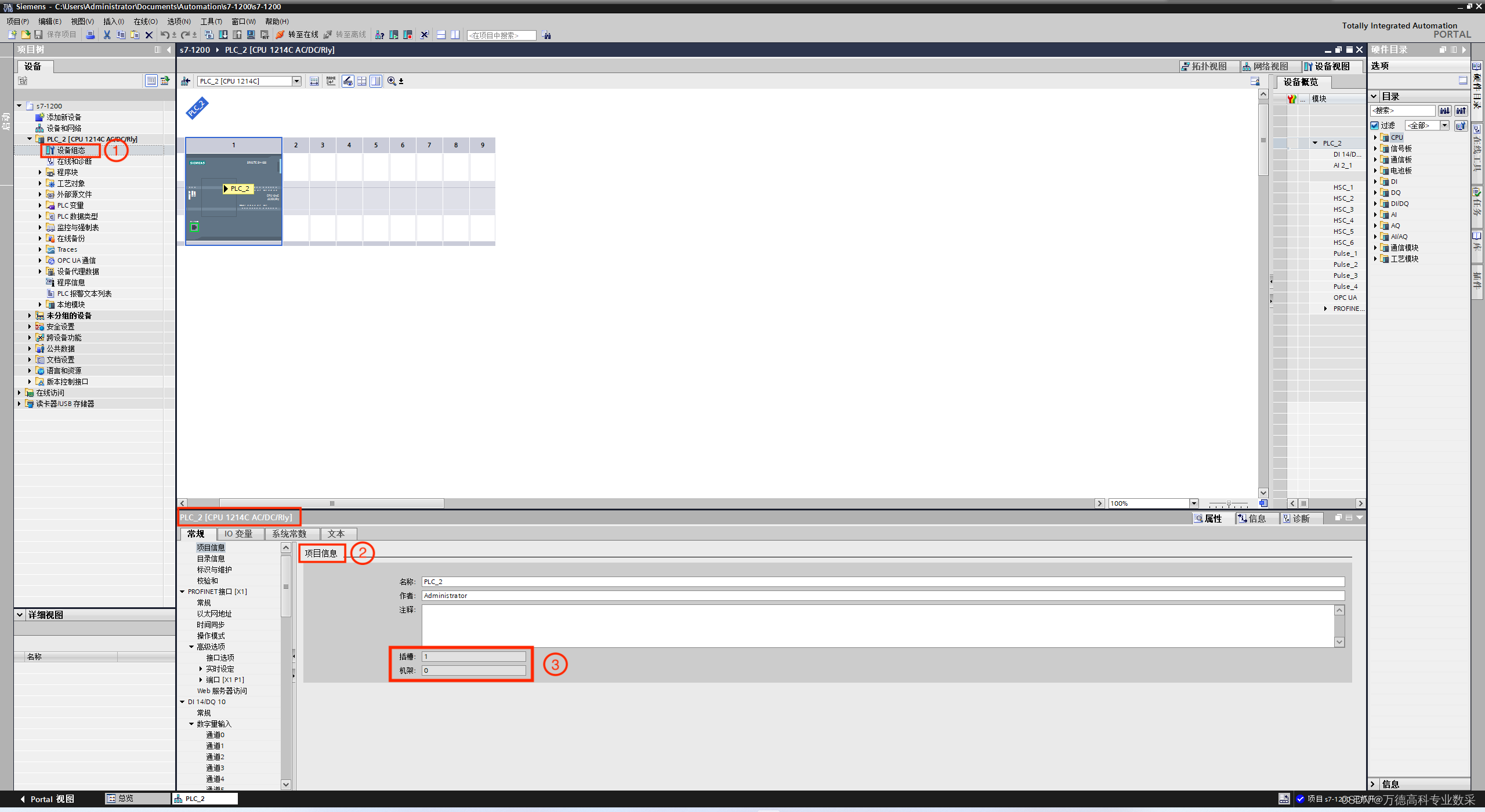

• 在软件与设备正确连接的条件下，在设备组态页面下，选择常规->项目信息，查看对应的机架号和插槽号，如下图所示。

3、关闭优化块访问

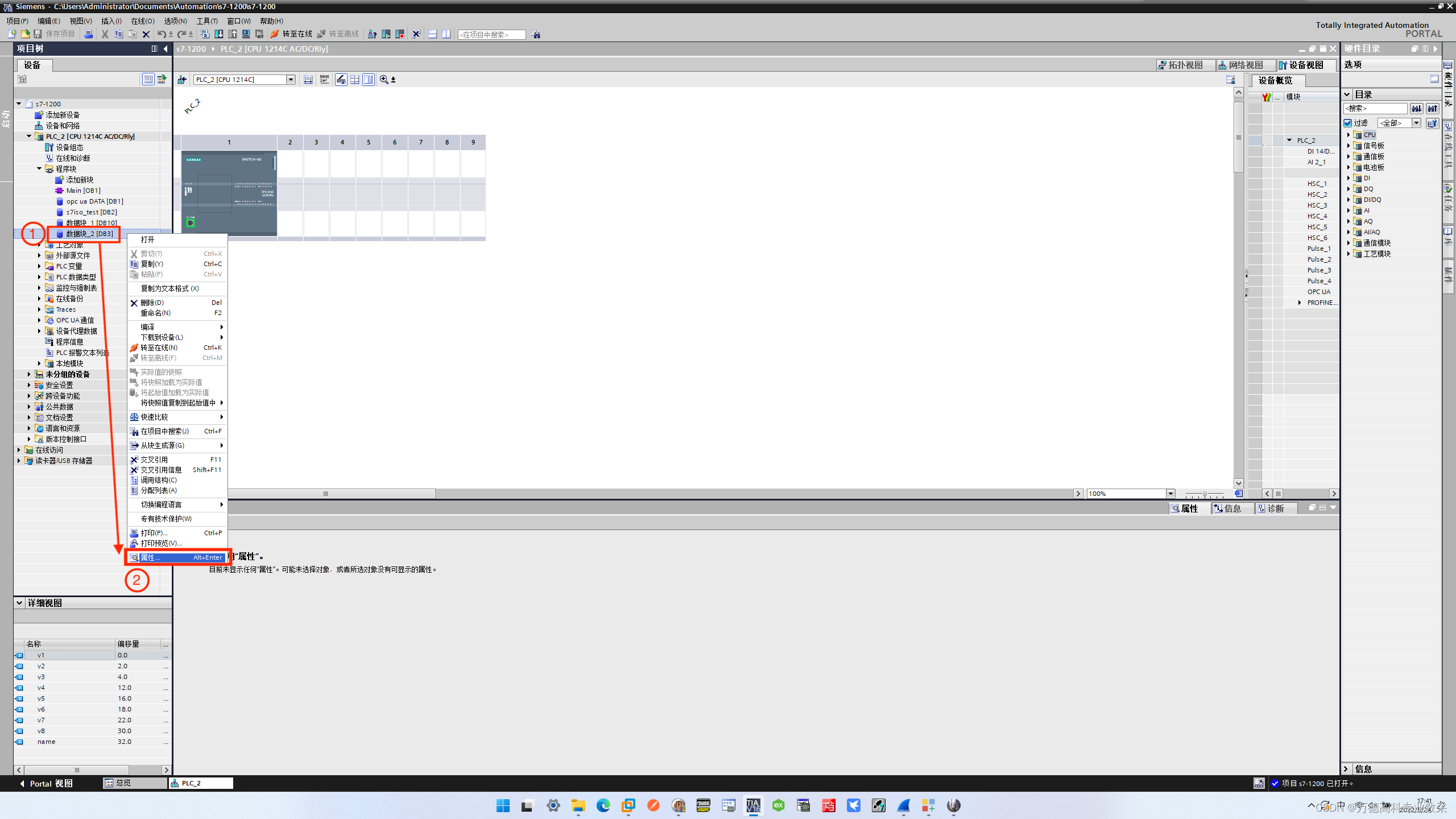

• 右键单击要使用的 DB 块，在弹出的会话框中选择属性，如下图所示。

4、PLC安全设置

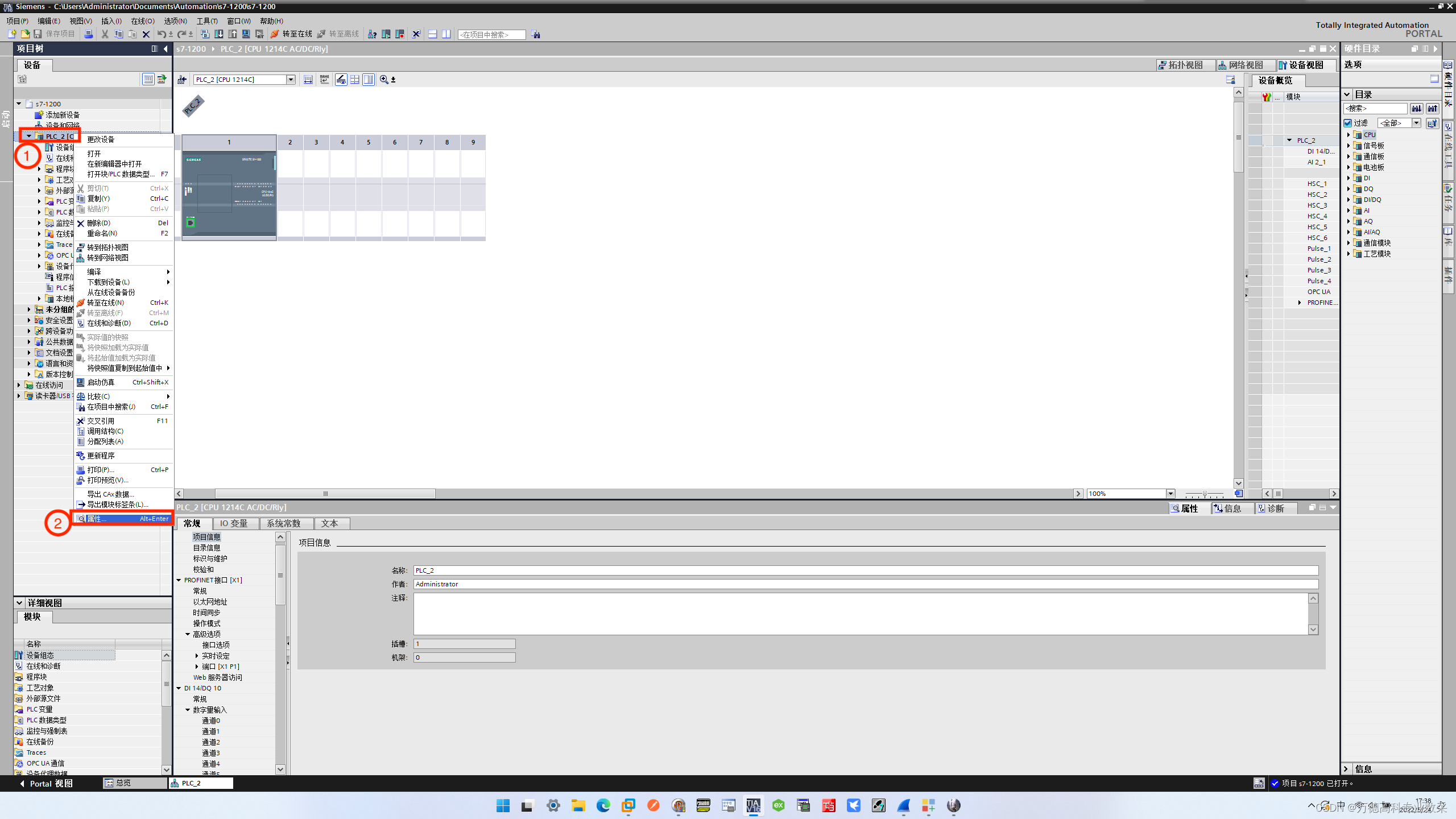

• 右键单击设备名称，在弹出的会话框中选择属性，如下图所示。

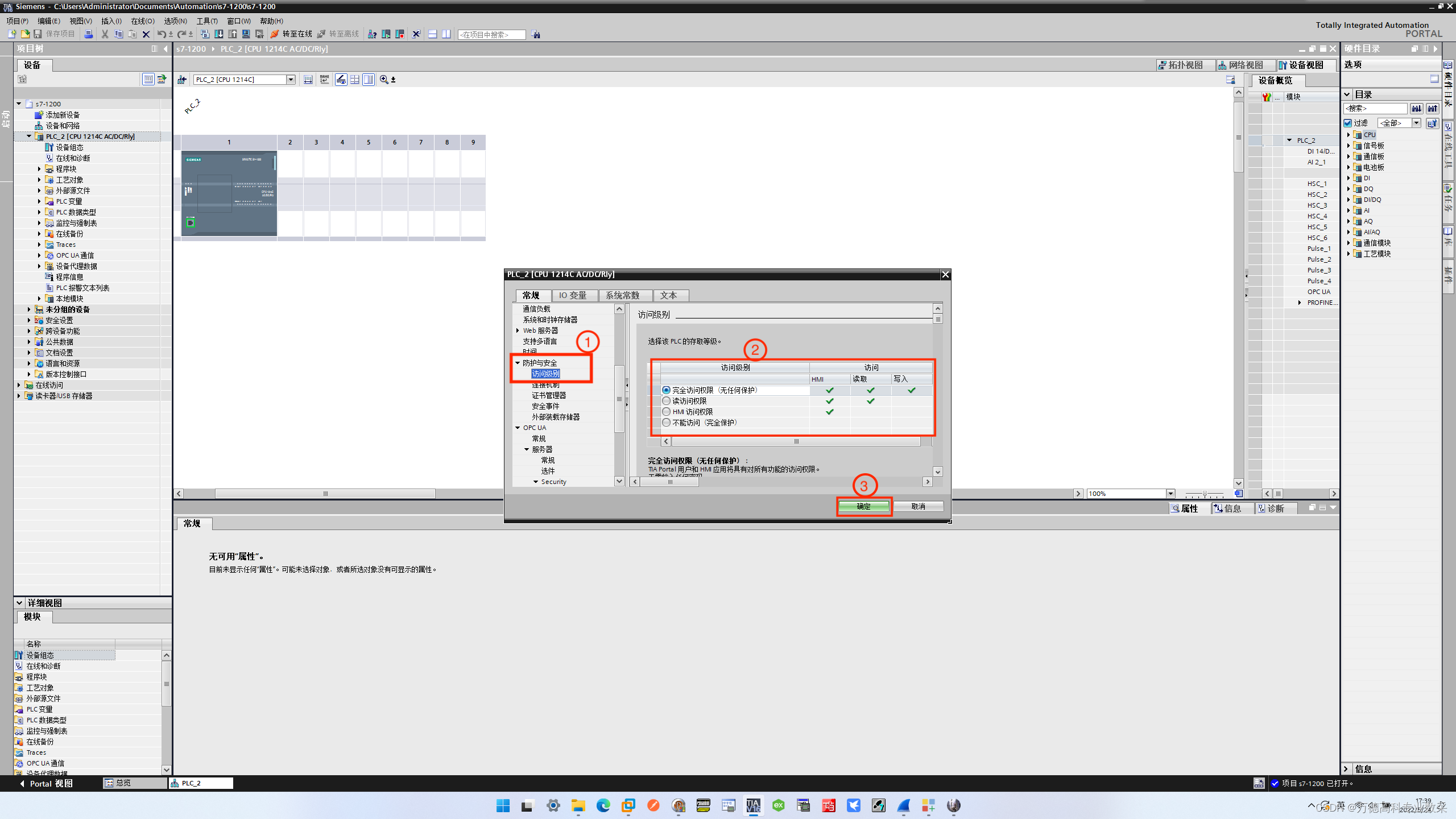

首先，设置访问级别，根据需求设置读取与写入的权限，如下图所示。

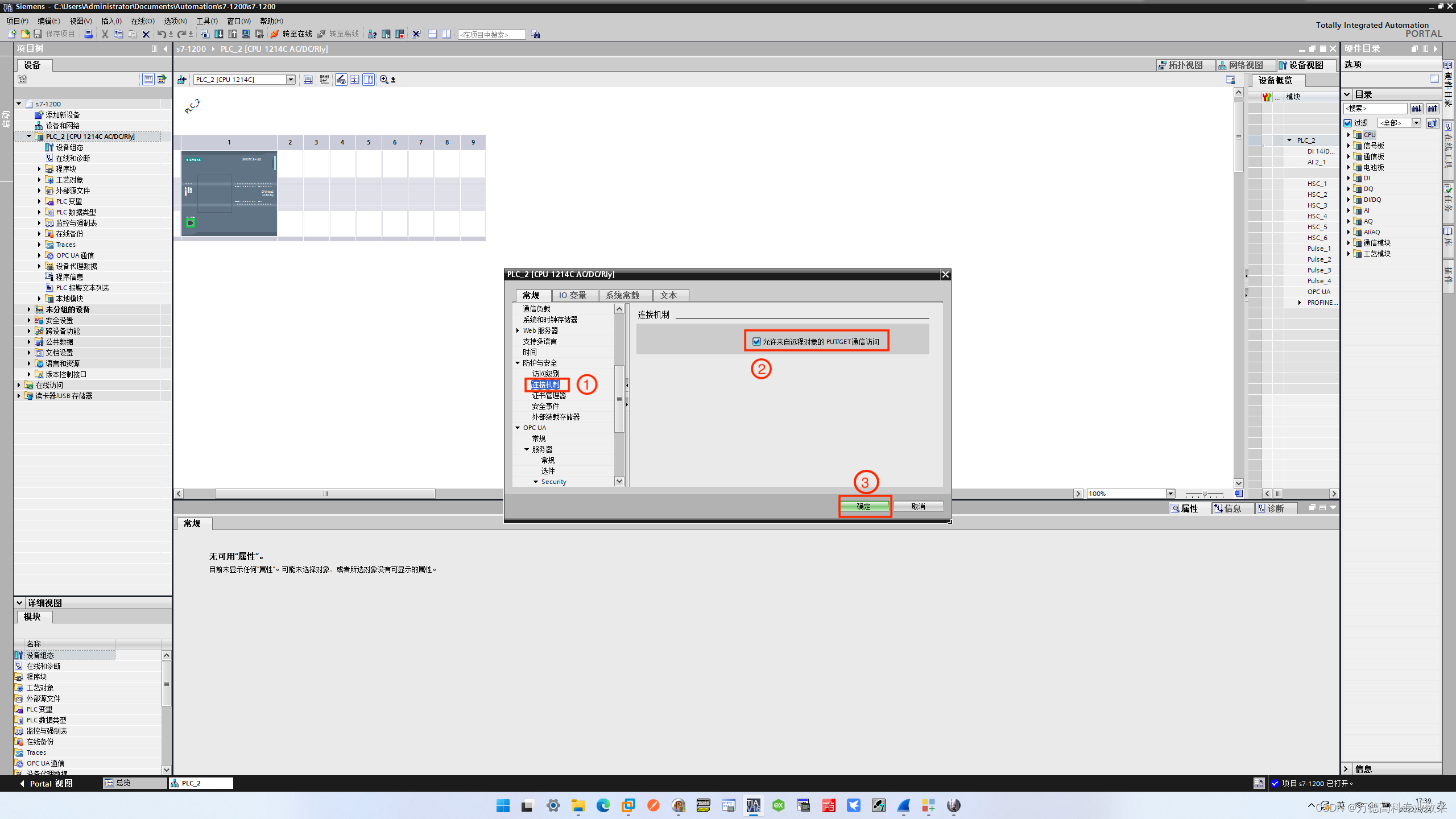

再设置连接机制，勾选允许来自远程对象的PUT/GET通信访问，如下图所示。

5、S7-1500PLC点位

• 使用TIA Portal软件打开PLC项目，点击PLC项目名称，进入PLC项目配置页面。

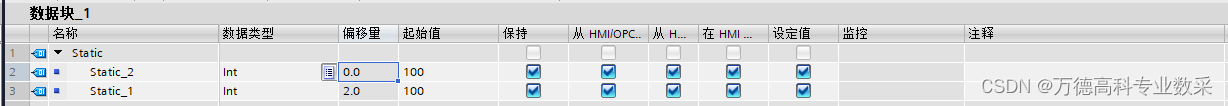

• 在左侧菜单中，选择需要采集的全局数据块点表设备->程序块->任意全局数据块(DB)如下图所示。

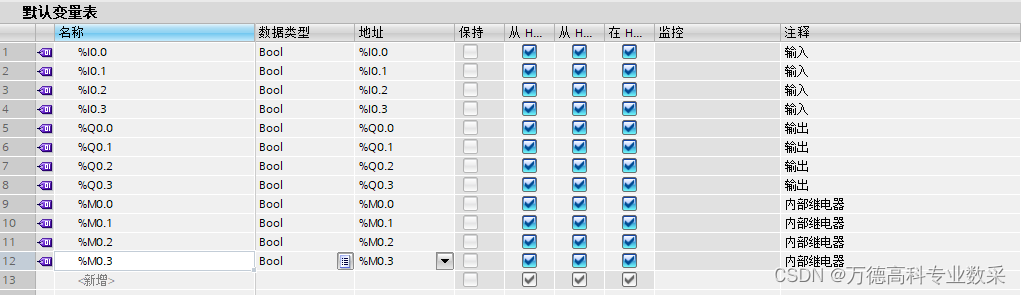

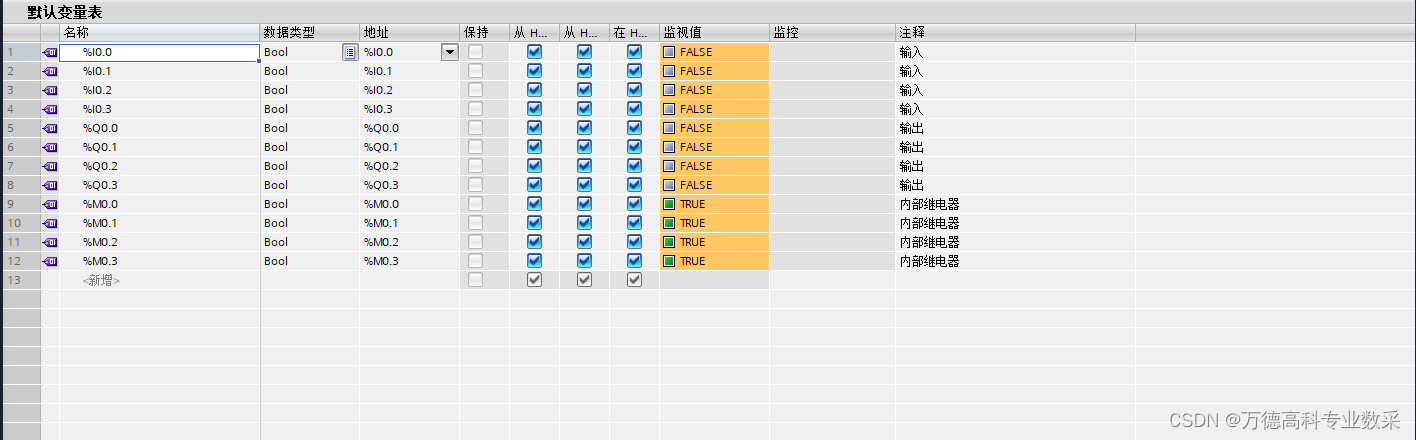

• 在左侧菜单中，选择需要采集的PLC变量设备->PLC变量->任意变量表如下图所示。

6、网关设备配置连接S7-1500PLC

• 在配置页面中选择网关配置->通信通道

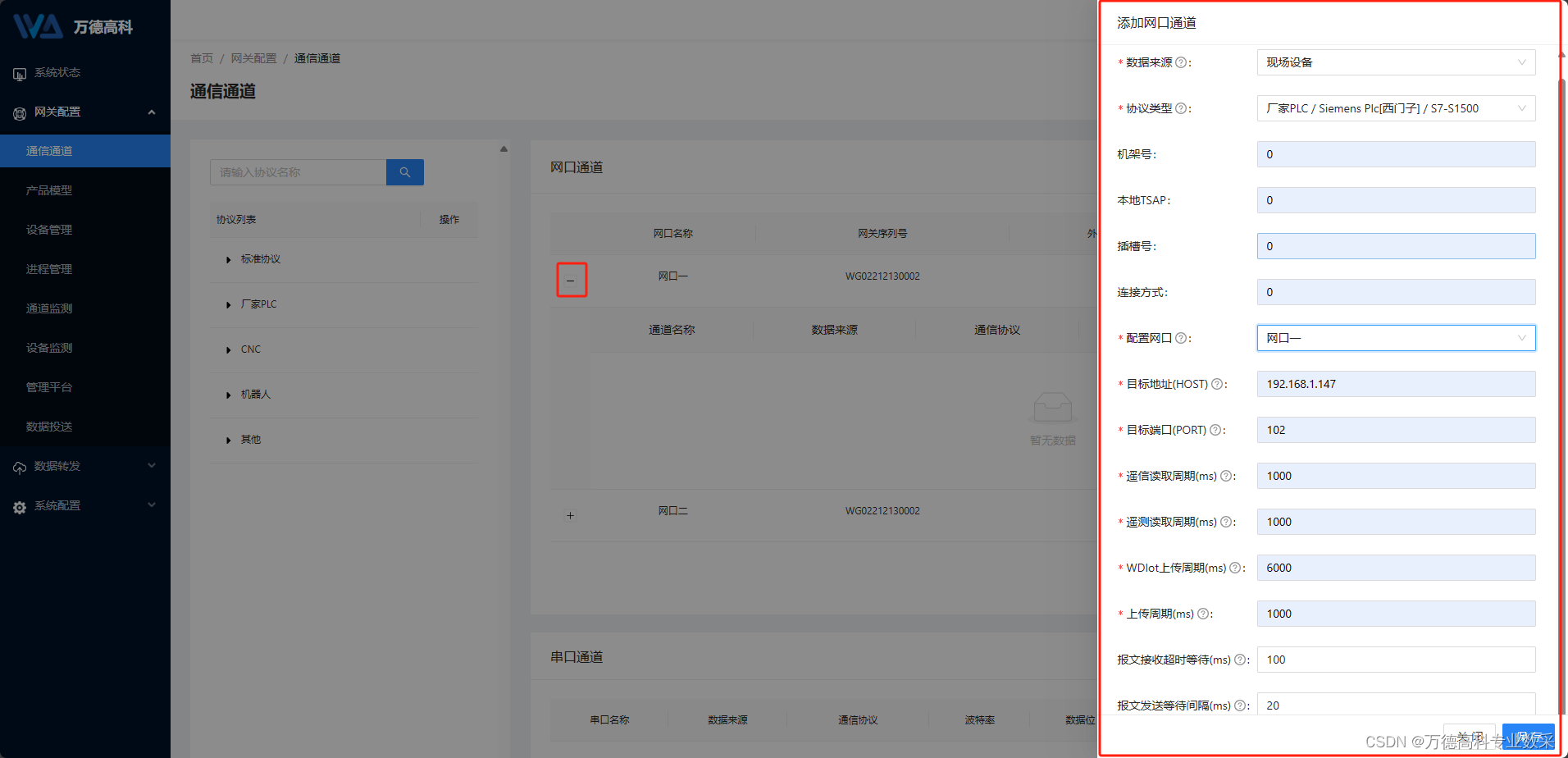

• 在网口通道中选择网口一/网口二->添加网口通道，此处配置如下图，点击保存。
• S7-1500配置信息

参数名	参数类型	参数解释
IpAddress	string	远程服务器的IP地址
Port	int	远程服务器的端口号
Rack	byte	PLC的机架号
Slot	byte	PLC的插槽号
ConnectionType	byte	获取或设置当前PLC的连接方式，PG:0x01，OP:0x02，S7Basic:0x03...0x10
LocalTSAP	int	西门子相关的本地TSAP参数信息

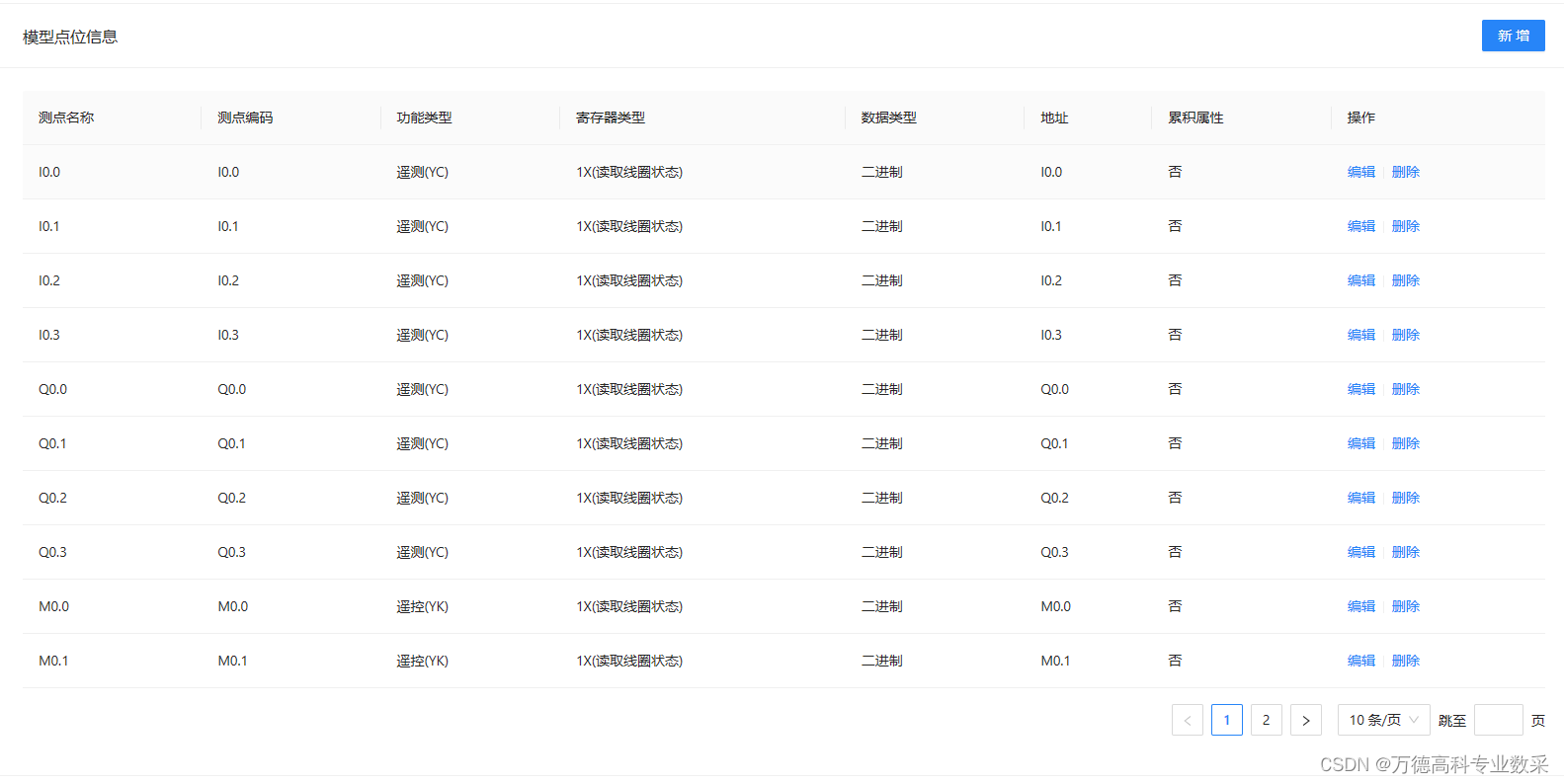

在配置页面中选择网关配置->产品模型->新建，配置模型信息、模型点位信息（注意点击保存）如下图。

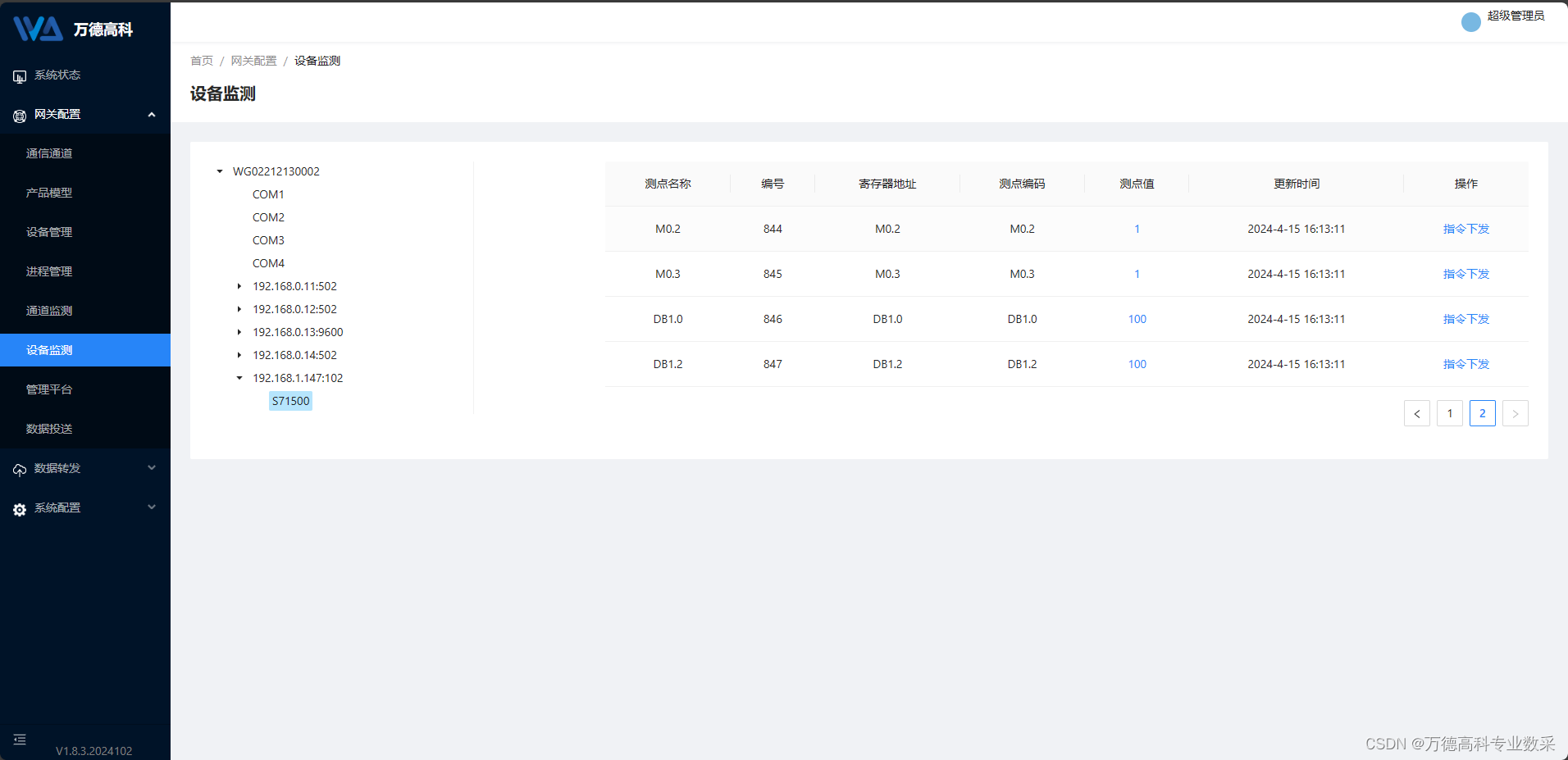

在配置页面中选择设备管理->新建（配置如下图）->确定->导出配置。

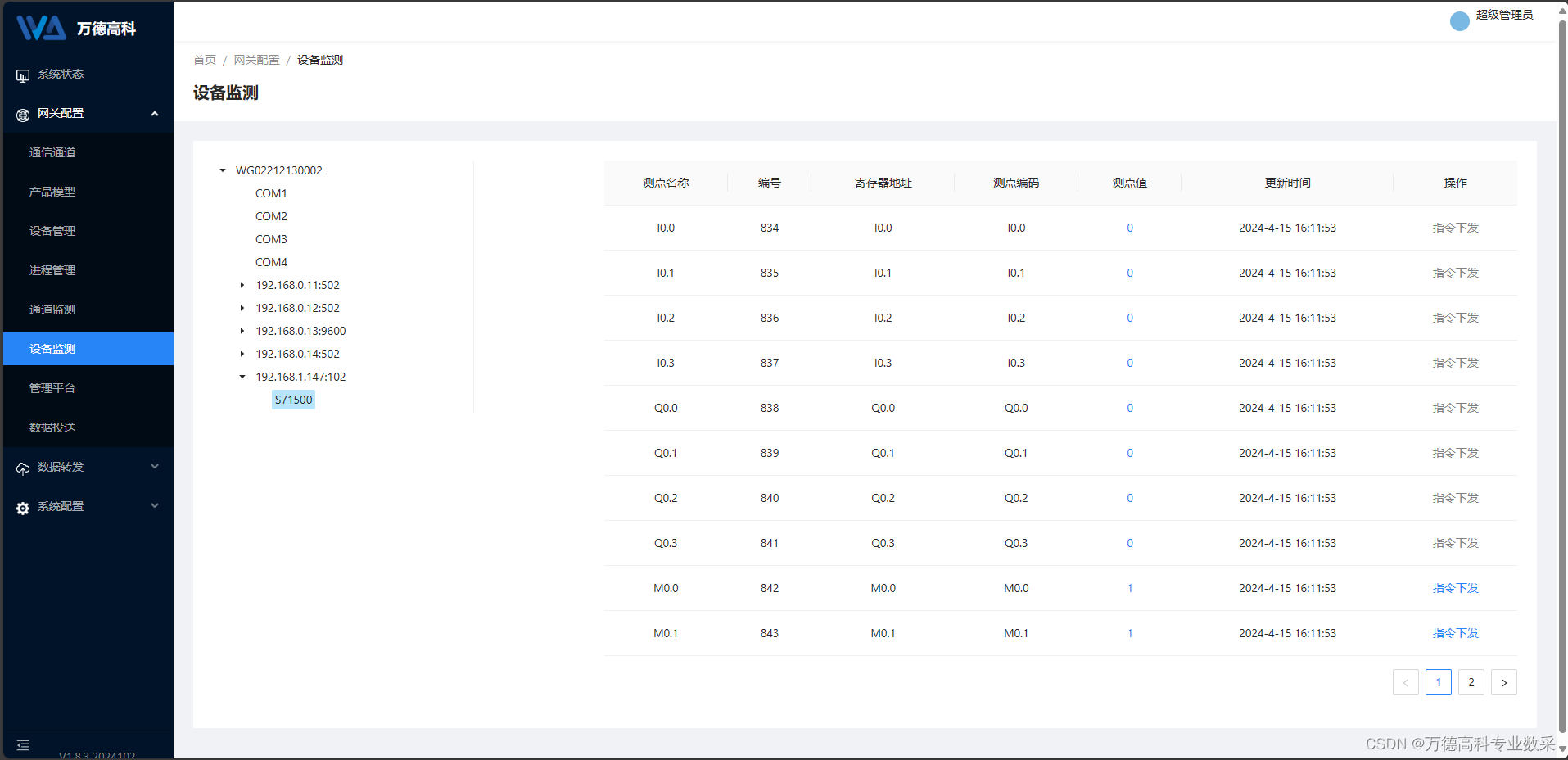

在配置页面中选择设备监测->选择所配置PLC，可以看到采集结果与博途中一致。
