【硬件设计】STM32紫外线消毒系统

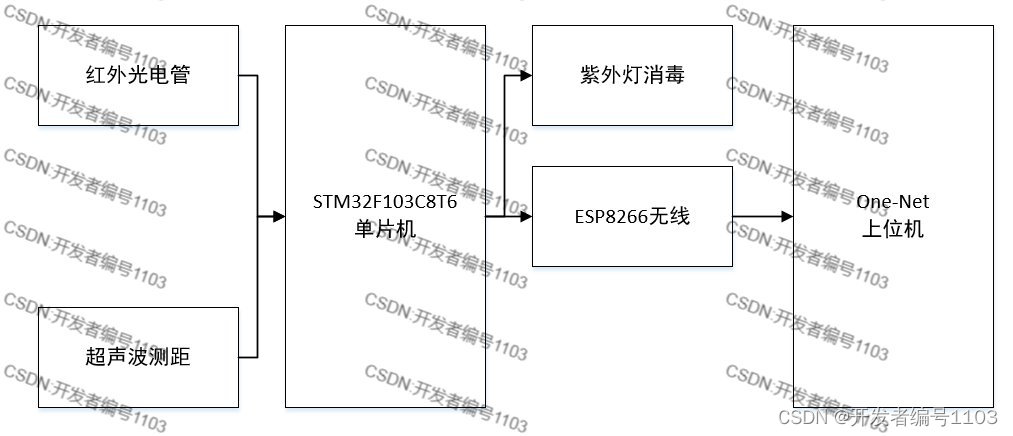

一、系统设计

     通过STM32单片机进行主控,通过设置消毒时间来控制消毒,超声波测距模块和光电开关主要起到人体检测作用,当检测达不到人体时才能进行消毒,检测到人即使在上位机端启动消毒,也不会执行消毒。

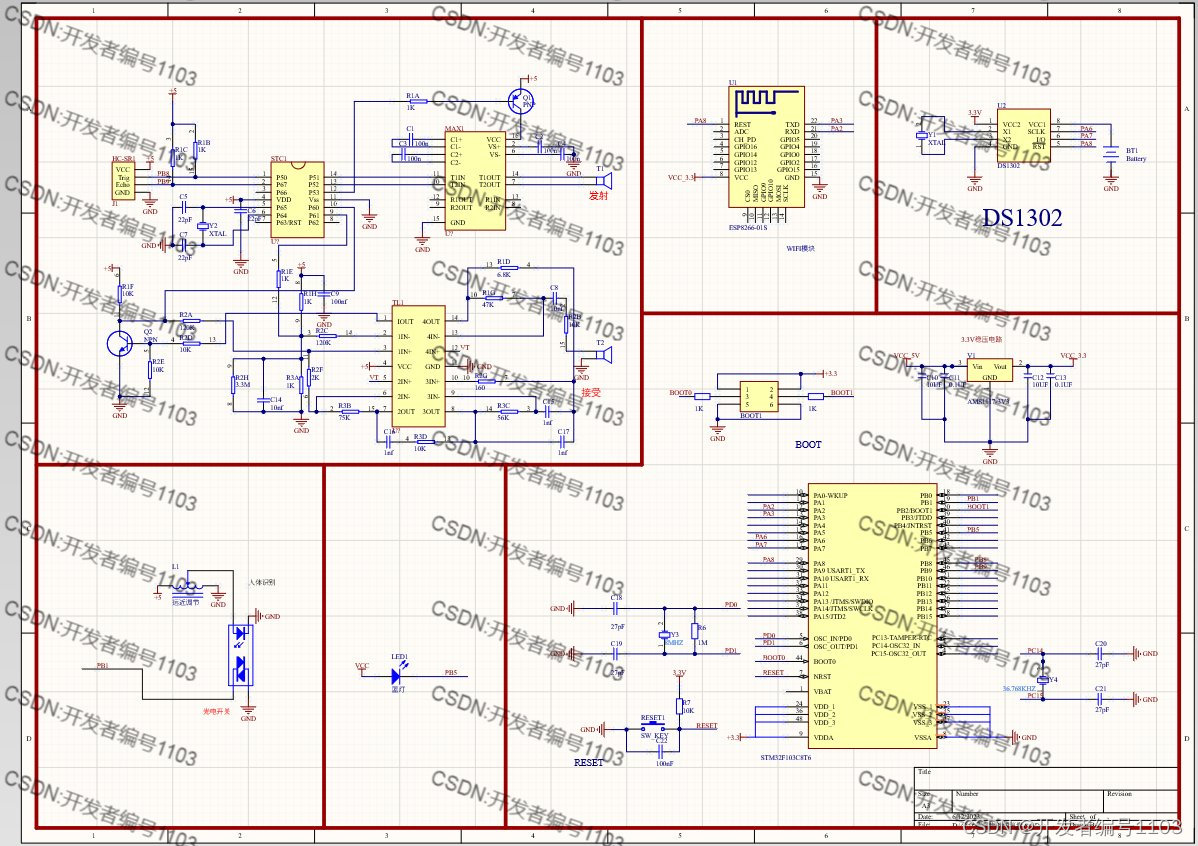

二、硬件设计

     本设计所采用的STM32F103C8T6是以Cortex-3为核心的单片机,单片机上普通GPIO即可与HC-SR04超声波模块进行数据收发端进行通信,另外使用DS1302进行消毒定时,通过UART串口实现单片机和ESP8266-01S的通信。

 三、软件设计

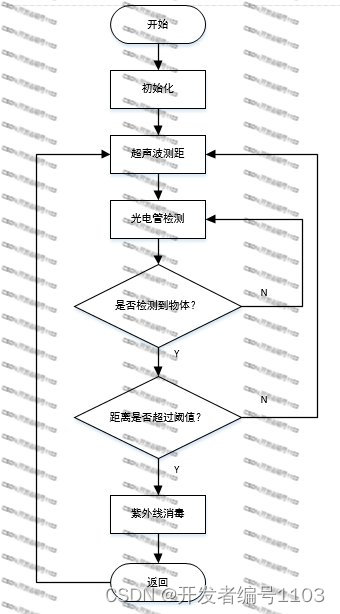

 主程序流程

      系统在完成系统初始化后就开始通过传感器进行数据检测,检测到的数据有距离和光电识别信息,上位机端设置距离阈值,当到达消毒时间就会控制消毒,如果红外光电开关检测到人或者检测距离人过近都会停止消毒。

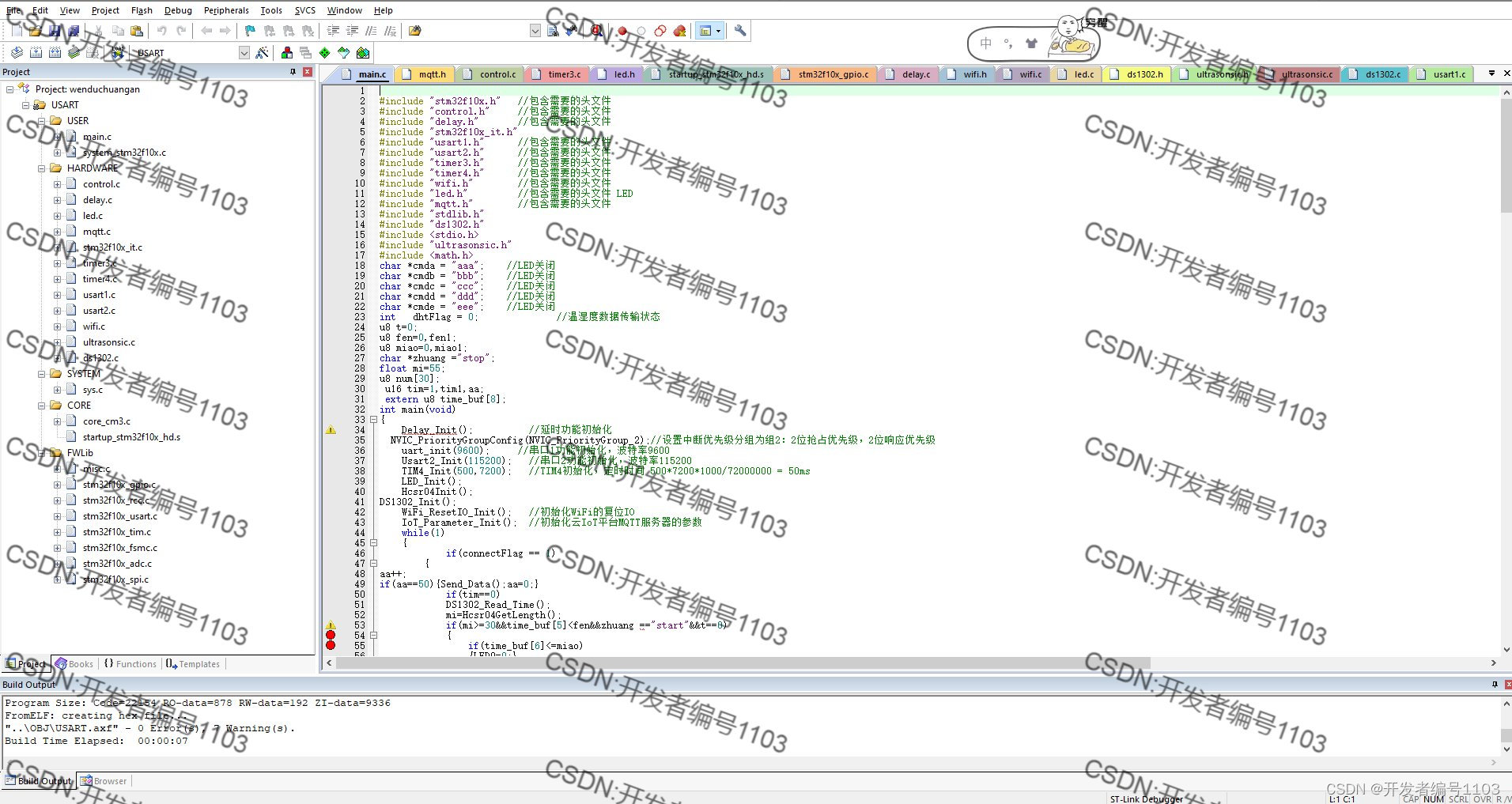

 Keil程序运行界面

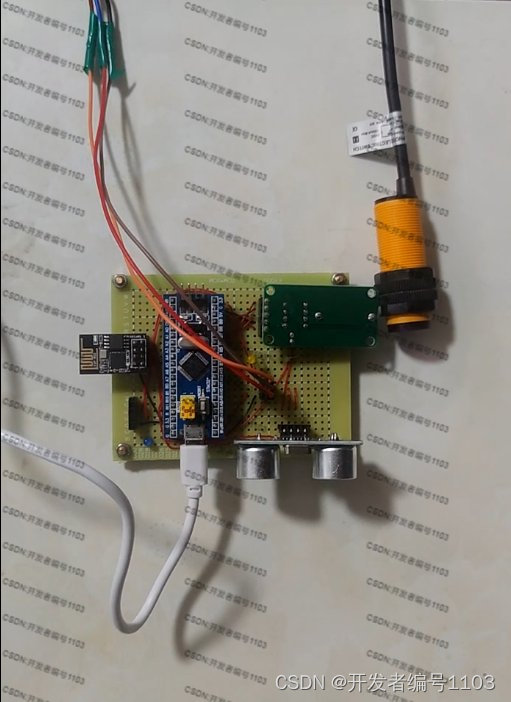

 四、实物展示

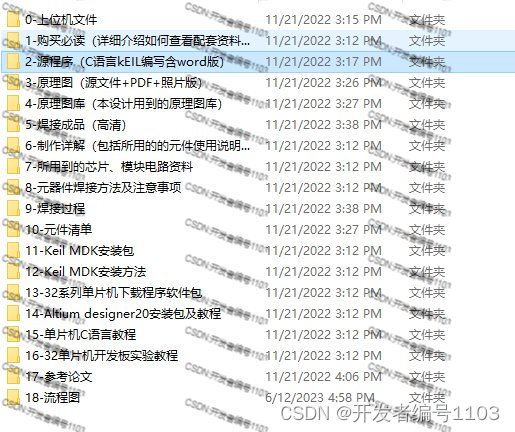

 五、资料内容

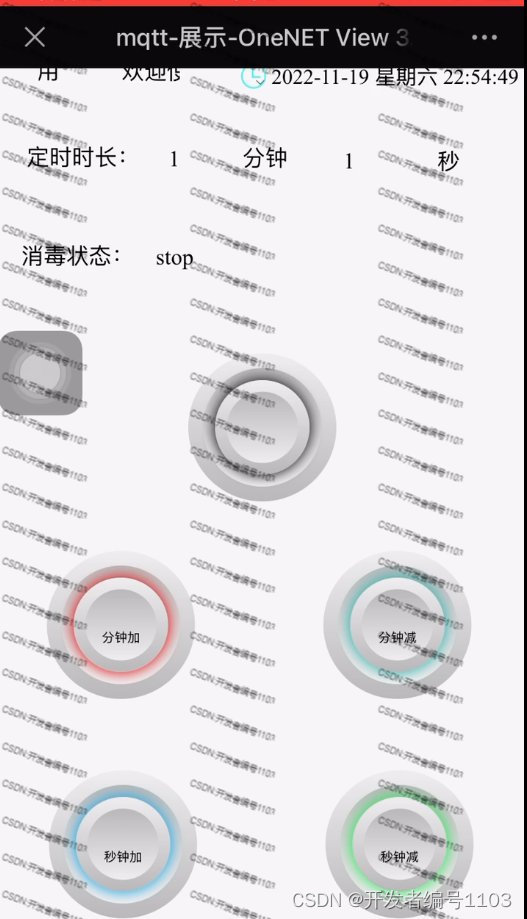

 六、上位机


————————————————
