锐捷路由与静态路由技术（下）

锐捷路由实验

1. 默认路由

2.浮动静态

默认路由

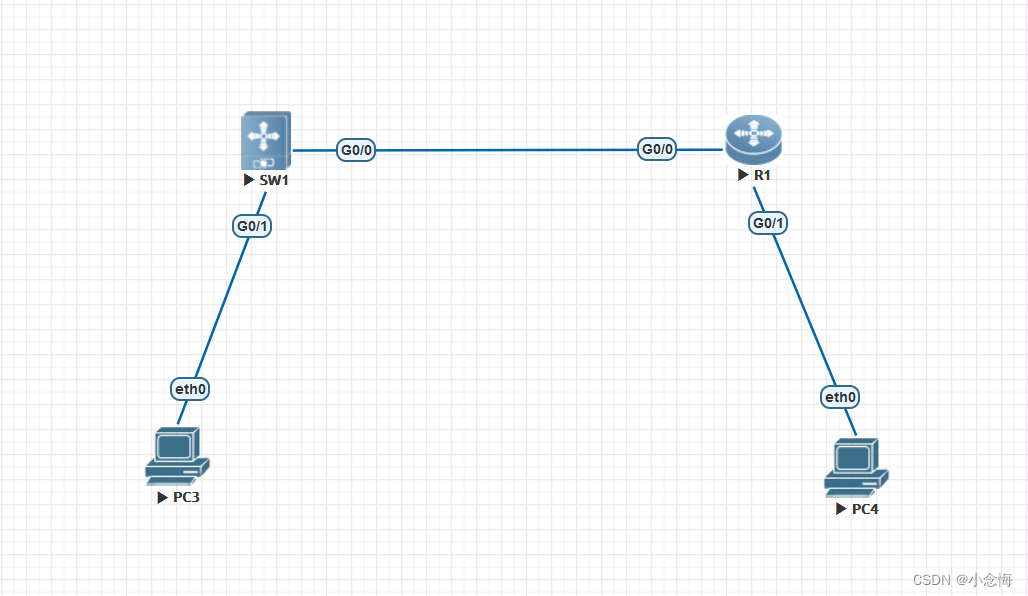

实验拓扑

实验须知

设备	接口	地址	网关
SW1	G0/1	172.16.1.1/24	\
	G0/0	172.16.2.1 /24	\
R1	G0/1	172.16.3.1/24	\
	G0/0	172.16.2.2/24	\
PC3	Eth0	172.16.1.2/24	172.16.1.1/24
PC4	Eth0	172.16.3.2/24	172.16.3.1/24

实验步骤

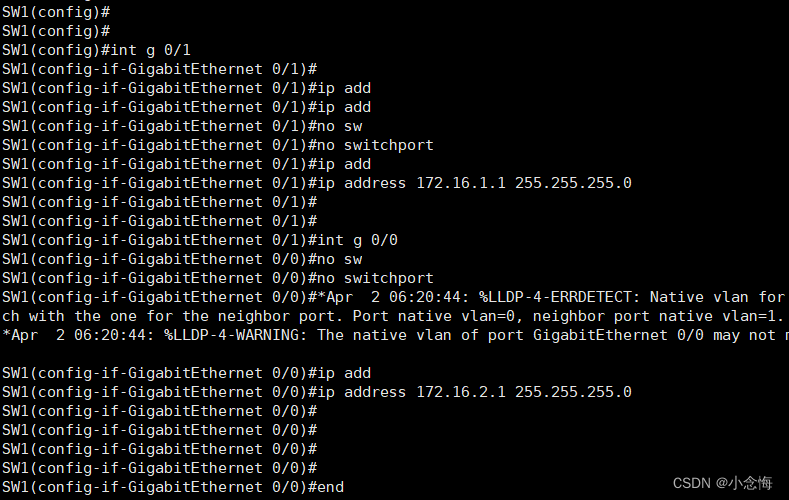

步骤一：

对交换机配置IP地址

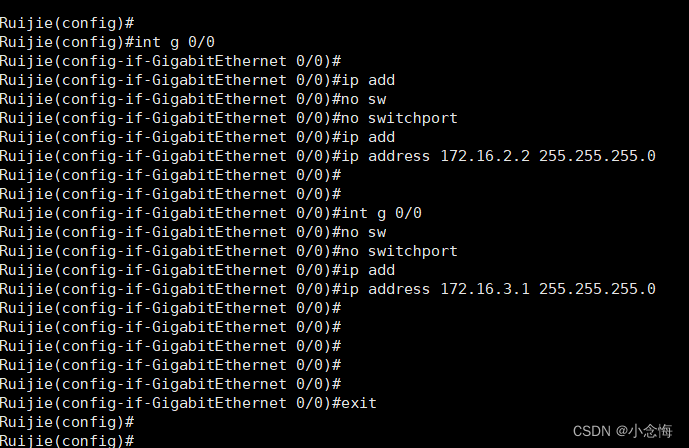

步骤二：

对路由器上配置IP地址

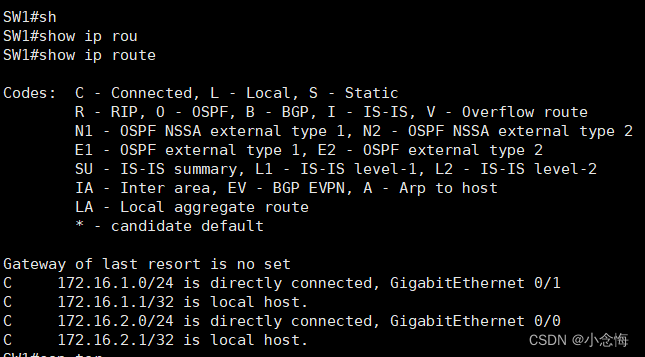

步骤三：

查看路由信息

步骤四：

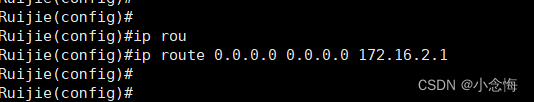

配置默认路由

浮动静态

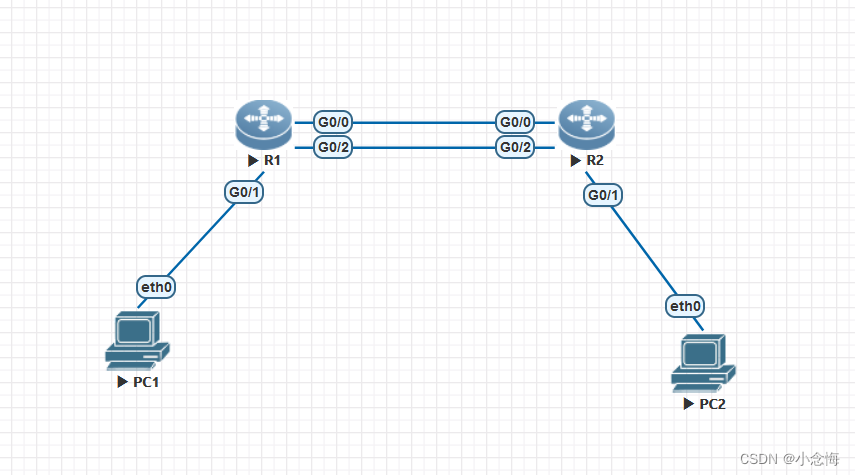

实验拓扑

实验须知

1.路由器有两条路径可以到达目的网络

2.当主线路（示例主用线路为G0/0）失效时（接口down或线路断开），备用线路切换为主用

实验步骤

步骤一：

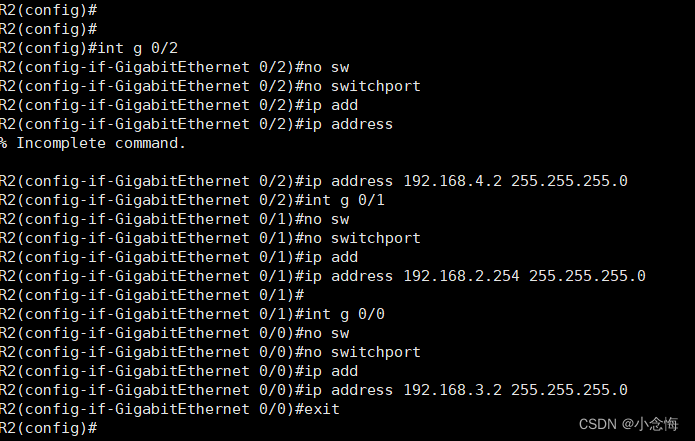

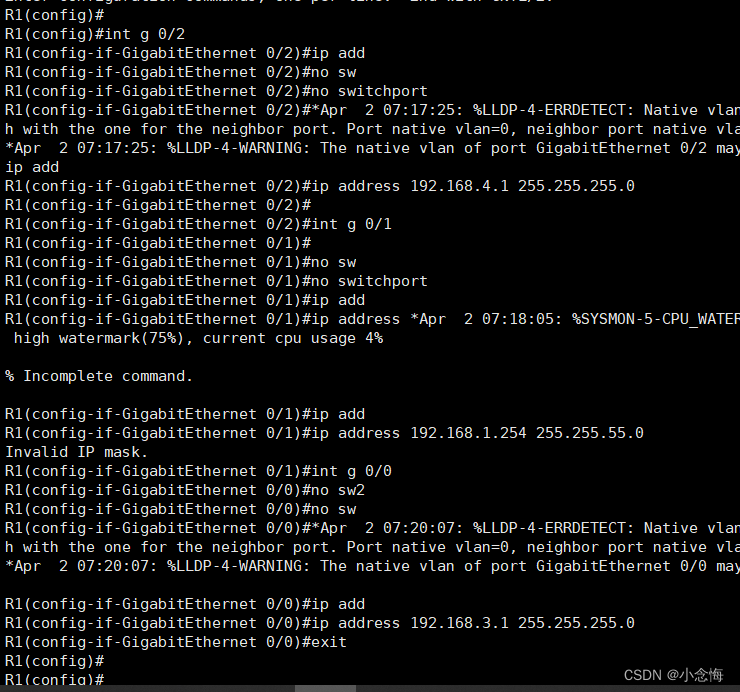

配置路由器的IP地址

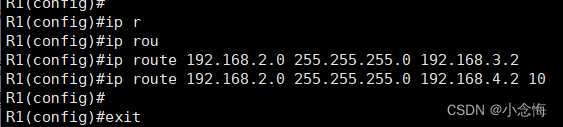

步骤二：

配置静态

1.配置静态路由的下一跳有2种表现形式（下一跳ip地址和本地出接口），若配置为本地出接口，则认为该静态路由为直连路由，在以太网链路，需要解析每个目的地址的arp信息，若在网络出口配置默认路由，下一跳为本地出接口，则会有大量的arp解析，占用大量的arp表，若对方关闭arp代理功能，甚至导致网络不通。若配置为下一跳ip地址，则为普通的递归路由。

2.建议在以太网链路，配置静态路由的时候，配置为下一跳的ip地址，若是在网络出口配置默认路由，切勿配置为本地出接口。

3.若是在ppp、hdlc广域网链路，静态路由配置为本地出接口和下一跳ip地址均可以，因为ppp、hdlc为点到点链路，不涉及二层地址解析。

4.静态路由的下一跳配置为本地出接口，则认为该静态路由为直连路由，默认管理距离为 0；若下一跳配置为下一跳的ip地址，则认为该静态路由为普通递归路由，默认的管理距离为 1。

步骤三：

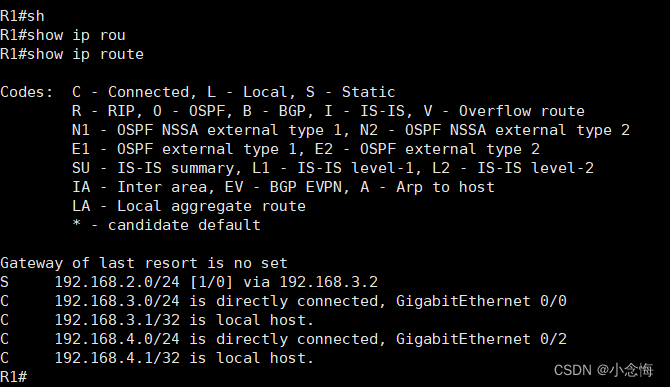

查看配置信息

S  192.168.2.0/24  [1/0] via 192.168.3.2  //去往192.168.2.0走主用线路F0/0，下一跳为192.168.3.2

步骤四：

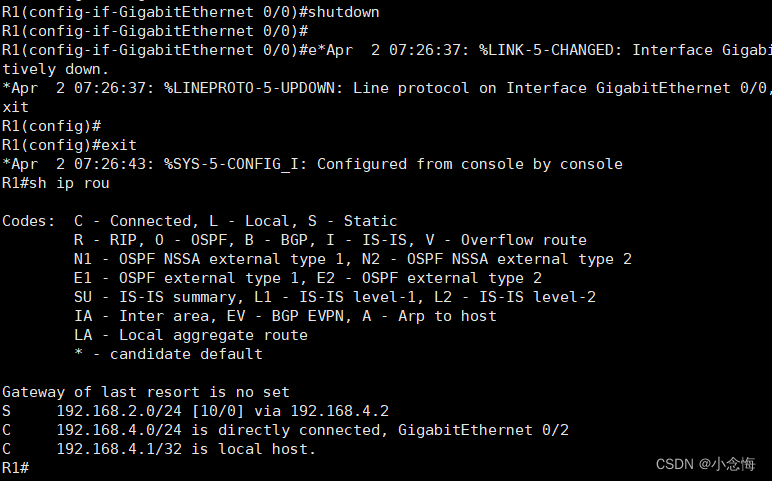

若R1的0/0接口down掉，查看配置信息，确认路由是否切换到备份线路。

S  192.168.2.0/24 [10/0] via 192.168.4.2  //去往192.168.2.0走备用线路F0/2，下一跳192.168.4.2，主备线路正常切换
